三格电子——RS232/485/422转光纤的应用

型号:SG-RS232/485/422-Fiber-110

功能概述

本产品是一款光纤中继器。

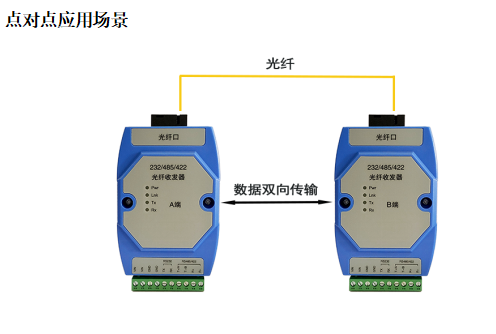

将RS232(232光纤)、RS485(485光纤)、RS422(422光纤)电信号转为光纤信号传输到另一端，另一端还原232、485、422信号。

光纤采用单模单纤SC，1310nm、1550nm，最远可以达到20公里到40公里。

专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。

支持串口速率0-115200bps，过采样下可达230400bps。

设计了防雷、防静电电路，提供了优良的EMI/RFT特性。

接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，响应可达微秒级，使模块使用非常简单

硬件参数

硬件参数	参数说明
电源	9-36V(峰值12V/200mA)带过压、过流保护
工作温度	-30~75℃
工作湿度	5%~95%无冷凝
232、422、485接口	内置120R终端电阻，带过压、过流保护

指示灯说明

本系列产品的指示灯如下：

指示灯	功能说明
Pwr	接通电源，常亮指示电源正常
Lnk	常量代表光模块接收到对端光信号（光纤通）
TX	串口发送数据时闪烁
RX	串口接收数据时闪烁

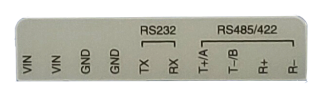

接线端子说明

本系列产品的接线端子如下：

接线端子	功能说明
VIN、GND	电源供电口，支持9-36V直流电
RX、TX	RS232接口(通讯时需要交叉接)
A、B	RS485接口
T+、T-、R+、R-	RS422接口
