AU6825集成音频DSP的2x32W数字型ClaSSD音频功率放大器（替代TAS5825）

1.特性
● 输出配置
- 立体声 2.0: 2 x 32W (8Ω,24V,THD + N =10%)
- 立体声 2.0: 2 x 26W (8Ω,21V,THD + N =1%)
● 供电电压范围
- PVDD:4.5V -26.4V
- DVDD: 1.8V 或者 3.3V
● 静态功耗
- 37mA at PVDD=12V
● 音频性能指标
- THD+N ≤ 0.02% at 1W,1kHz
- SNR ≥ 107dB (A-weighted)
- DC offset ≤ 5mV
● 音频输入信号格式
- 3-wire I2S, LJ,RJ, TDM (无需 MCLK)
- Fs 支持 32/44.1/48/88.2/96/176.4/192kHz采样率
- 支持独立回声消除通道Sdout
● 音频 DSP 算法
- 2x15 EQs +3-band DRC+AGL+3*post EQs
- DPEQ 或者 3D音效
- Class H 算法
● 控制模式
- 支持I2C软件配置模式
- 支持硬件IO控制模式，无需I2C寄存器控制
- 两个通道可独立开启或者关闭
- 最多支持6个I2C地址
● 保护功能
- 过流/过压/过温/欠压/直流保护
- 过流保护门限6.5A
- PVDD掉电检测自动关闭
- 支持系统级热管理保护
● 调音及系统集成
- 一站式GUI调音软件ASATP，驱动级整体解决方案
- 支持上位机一键生成配置文件

2.应用
● 专业音响设备
● 智能音箱
● 条形音响
● 电视
● 笔记本电脑
● 会议系统

3.说明
● AU6825是一款数字输入型，立体声，高效的音频classD功率放大器，其最大输出功率可达2X32W或者1X64W。
● AU6825采用创新的调制模式，可以有效降低静态功耗，如何配合外部boost电路，可以实现class H算法，从而有效提升电池供电应用的续航时间。AU6825内部集成32位的高精度音频DSP，提供包括2X15个均衡器，3段DRC等调音算法，此外，为了进一步增强小音量下的低音表现，AU6825还支持动态低音增强算法。针对电视应用场景，AU6825也提供有3D音效算法。AU6825内部DSP处理带宽最大支持96kHz（192kHz采样率)。
● 在音质表现方面，AU6825的THD+N指标可以达到0.03%以下的水平，此外极低的直流偏置电压是的AU6825在开机关机pop音方面具备极其出色的性能。此外，AU6825还集成PVDD掉电检测电路，可以在PVDD突然掉电情况下通知控制器或者芯片可以自动关闭，防止掉电pop音。
● 作为一款中大功率音频功率放大器，AU6825在热管理方面支持四档过问报警和过温度关断保护，此外该芯片温度可以通过寄存器连续输出，方便系统做整体热管理。在喇叭保护方面，AU6825还支持过流/过压/欠压/直流保护等。
● AU6825支持QFN-32封装，无需散热片，其额定温度范围为-40°C至+85°C。

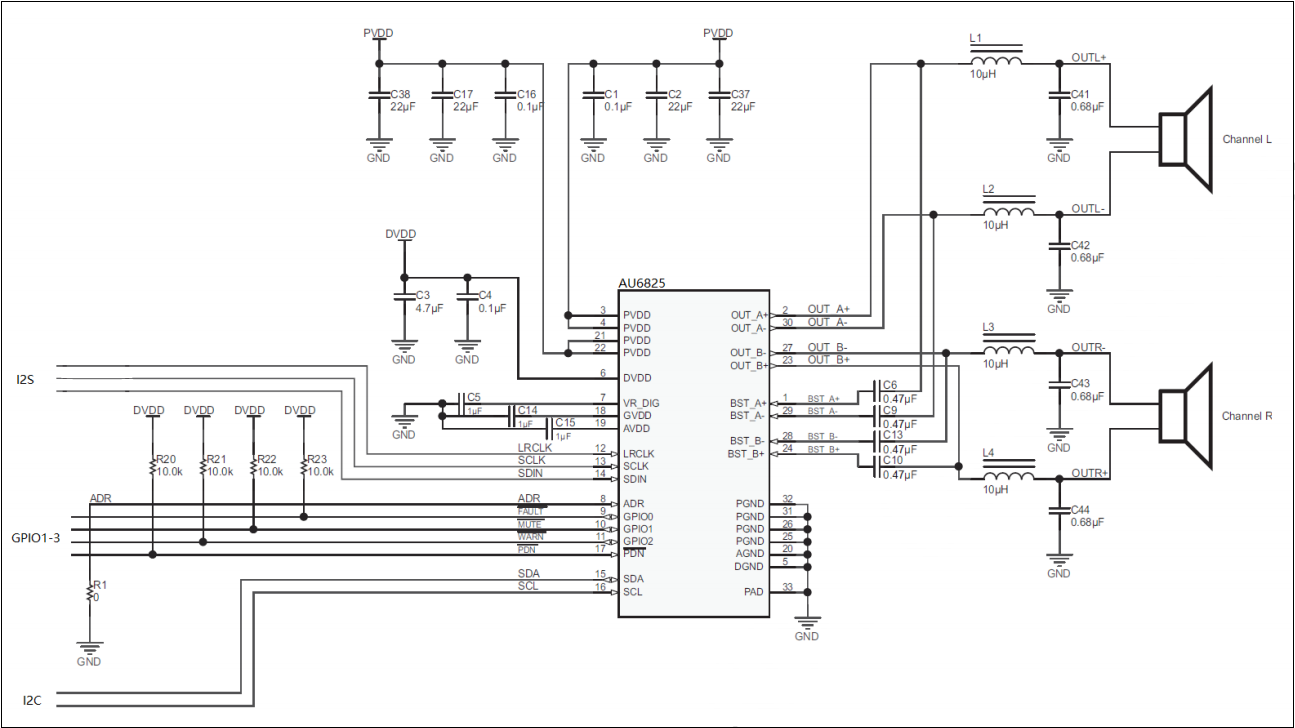

4 应用电路

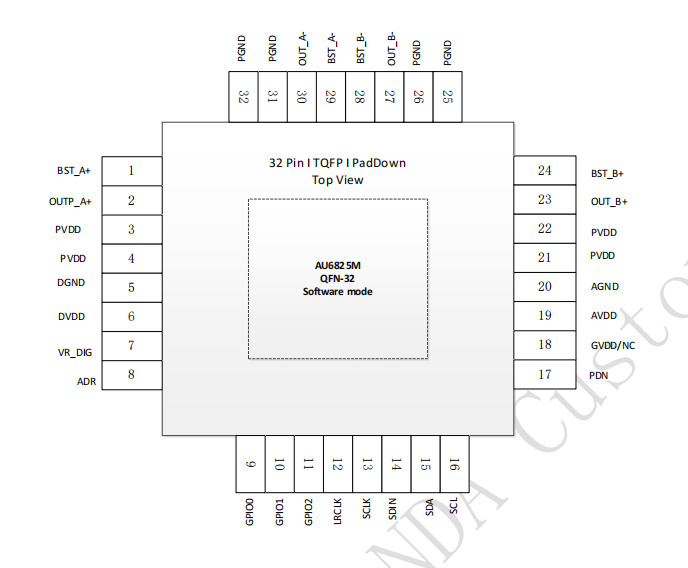

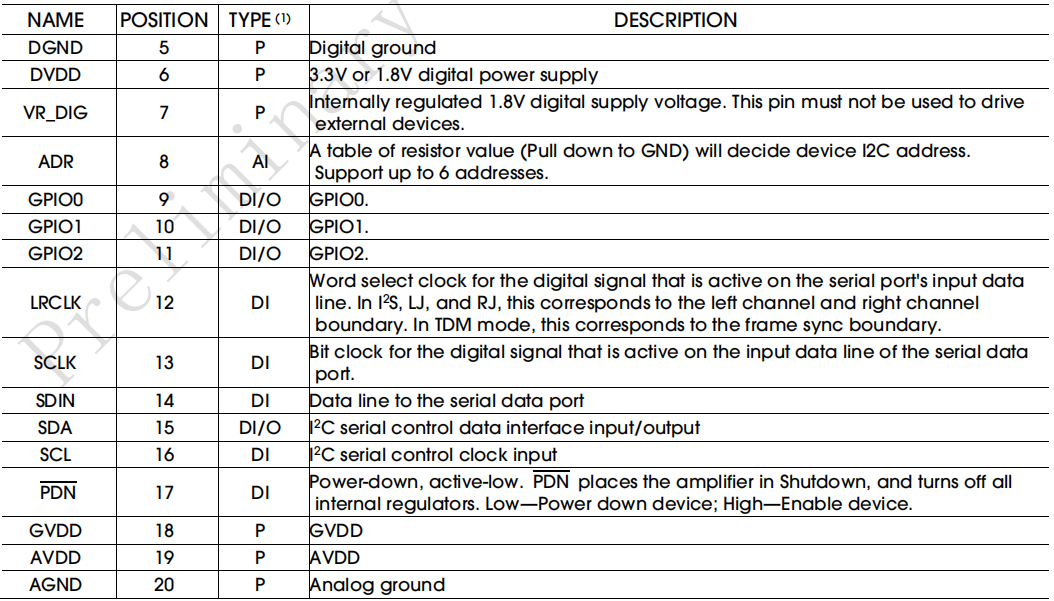

5 管脚配置
