网工实验——按照接口划分VLAN

首先需要选择所有，右键启动

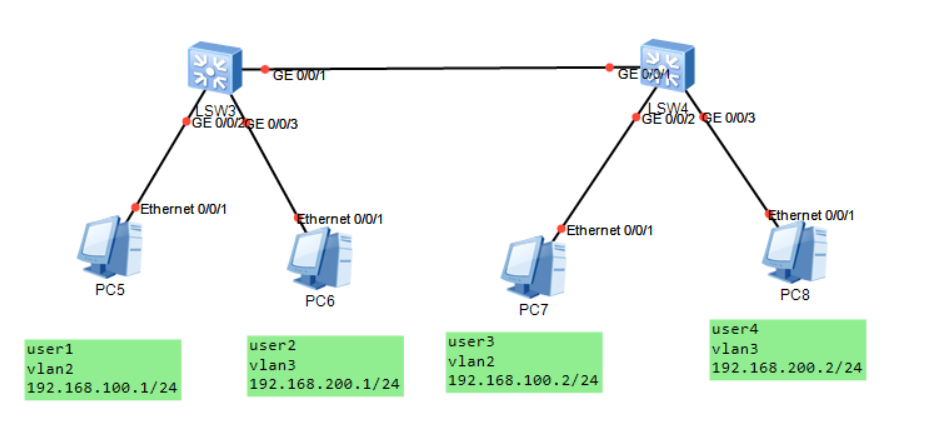

1.拓扑图

2.设备

两台交换机，四台pc机，直接用自动设备连线把设备连接起来

3.配置

1.先配置pc机的ip地址，按照网络拓扑图的ip方式配置

双击pc机器

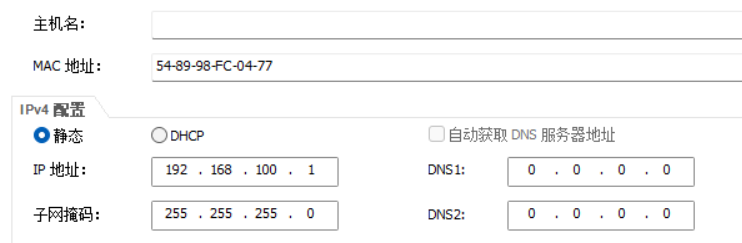

配置ip地址和网子网掩码

2.配置交换机的vlan

双击交换机，选择命令行

配置命令如下

u t m #关闭终端屏幕回显，防止有信息不合时的弹出来system-view #也可以简写syssysname switchA #取名字vlan batch 2 3 #创建vlan2和vlan3，也可以分开创建分次输入vlan 2 和 vlan 3，主要有空格

另一台交换机同样配置，只是取名字换为switchB

3.为switchA配置trunk

int g0/0/1 #进入需要配置trunk接口port link-type trunk #配置为trunk类型port trunk allow-pass vlan 2 3 #配置允许通过的vlan

同理switchB也同样配置

4.为switchA剩下两个端口配置vlan

int g0/0/2port link-type access #连接类型为accessport default vlan 2 #指定默认vlan为2

剩下的g0/0/3口的配置类似，vlan为3

switchB的配置也相同

5.查看vlan配置

查看命令

display vlan

查看当前接口配置内容命令

display this

6.检查

利用pc机器分别ping相同vlan的机器看是否通信

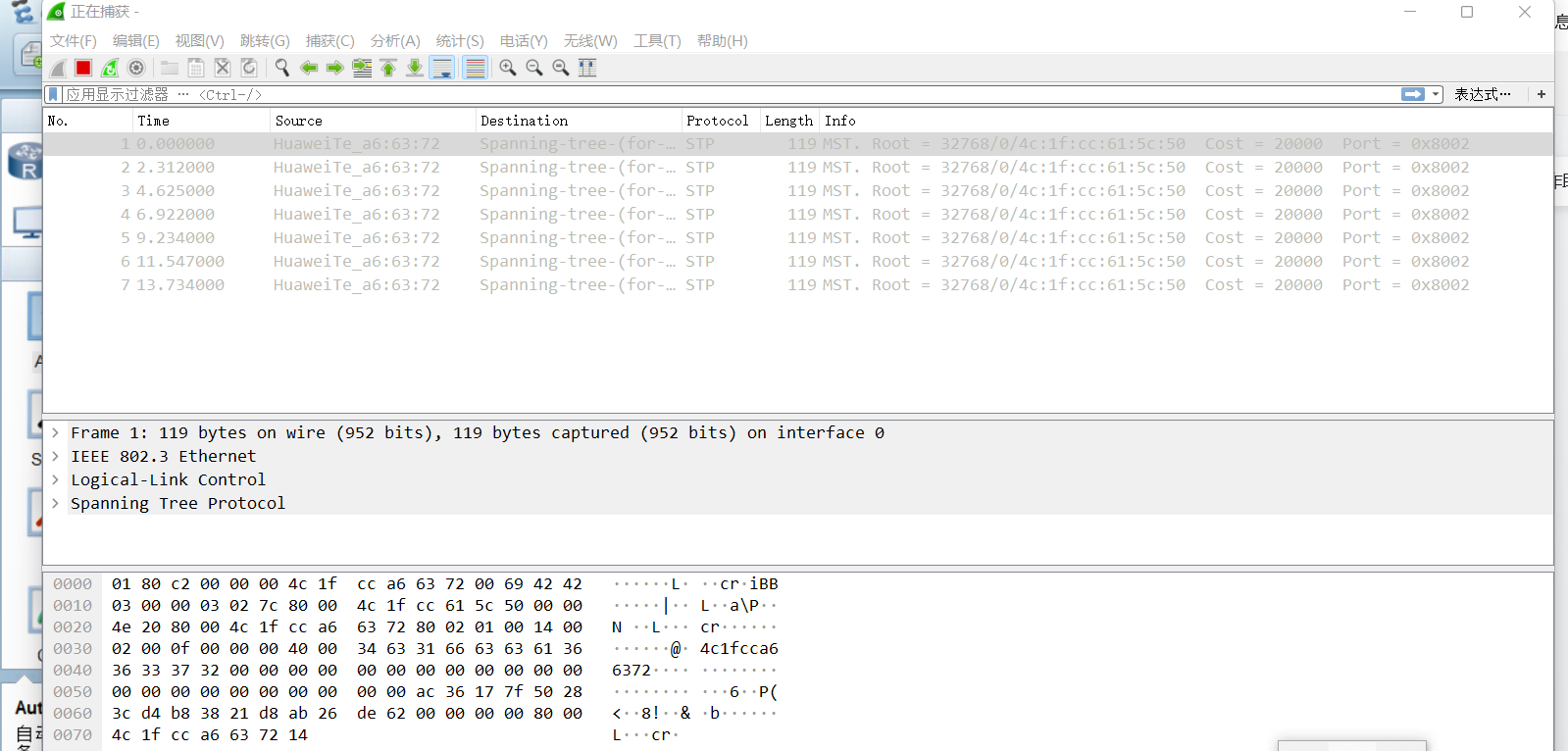

同时可以抓包查看内容

选择想要抓包的端口，右键他选择开始抓包

在ping机器的过程中就可以看到相应的内容

4.配置三层交换机，实现不同vlan通信

选择switchA配置

int vlan 2ip address 192.168.100.254 24int vlan 3ip address 192.168.200.254 24

查看ip地址的摘要情况

dis ip int brief #查看ip地址的摘要情况

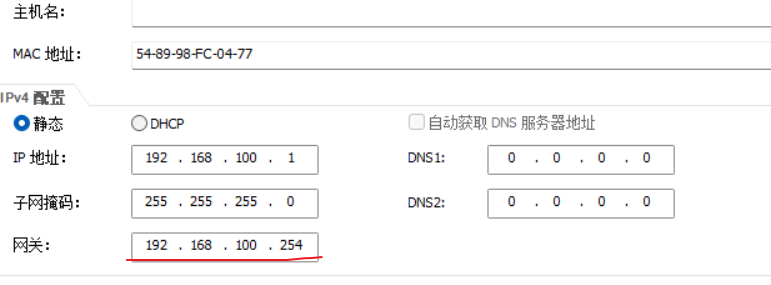

最后在pc机（user1）的网关配置刚才vlan的IP地址

user2，配置另一个vlan3的ip地址
