破解高原运维难题：分布式光伏智能监控系统的应用研究
安科瑞刘鸿鹏
摘要
高原地区光照资源丰富，具有发展分布式光伏发电的巨大潜力。然而，该地区复杂的气候环境、地形地貌和运维条件对光伏电站的运行与维护带来严峻挑战。本文结合Acrel1000DP分布式光伏监控系统的技术特点和典型应用案例，探讨其在高原地区分布式光伏电站中的具体应用策略，包括系统架构、关键功能、优势分析以及在实际部署中所面临的问题与对策，旨在为高原地区的分布式光伏建设提供参考。
关键词：分布式光伏；高原地区；智能运维；电能质量；Acrel1000DP；防孤岛保护
1. 引言
近年来，随着清洁能源的快速发展，光伏发电在中国西部高原地区获得广泛应用。与集中式电站不同，分布式光伏系统多部署于居民屋顶、企业厂房及高原农村牧区，具备就地发电、就地消纳的优势。但高原地区海拔高、紫外线强、昼夜温差大等因素也给系统的稳定运行带来挑战，迫切需要具备远程监控、智能运维与快速故障响应能力的系统平台支持。
2. 分布式光伏电站特点与分类
分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。
分布式光伏发电系统的基本设备包括光伏电池组件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜等设备，另外还有供电系统监控装置和环境监测装置。
应用范围:可在农村、牧区、山区，商业区附近建造，解决当地用户用电需求。
2.1电站的分类

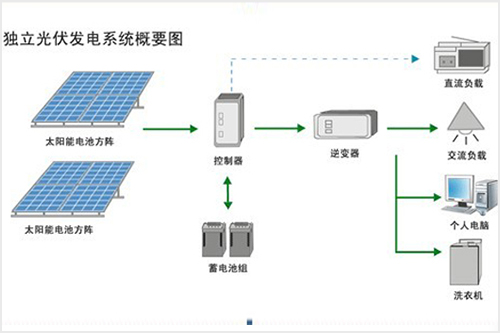

独立光伏发电系统(离网系统)
主要由：光伏阵列、光伏控制器、（蓄电池组）、逆变器、监控系统、负载。
编辑搜图

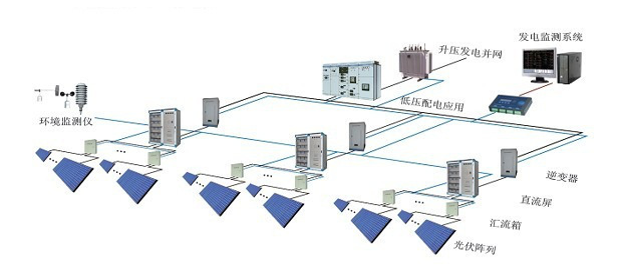

并网光伏发电系统
主要由：光伏阵列、汇流箱、直流屏、并网逆变器、监控系统、负载、公共电网。
编辑搜图
有逆流并网光伏发电系统：多余光电不可以上送电网
无逆流并网光伏发电系统：多余光电可以上送电网
切换型并网光伏发电系统：支持并离网切换，离网需配储能
有储能装置的并网光伏发电系统：支持并离网切换
2.2 典型特征
光照强、资源稳定：全年有效辐照时数高，适合光伏资源开发。
环境复杂：昼夜温差大、风沙强烈，对组件老化和连接器寿命提出更高要求。
人员维护困难：电站多为偏远地区，人工巡检难度大。
电网接入条件有限：部分地区电网结构薄弱，对并网设备的适应性和保护要求更高。
因此，在高原地区部署分布式光伏系统，必须依赖高可靠性、高智能化的监控与运维平台。
3. 分布式光伏监控系统

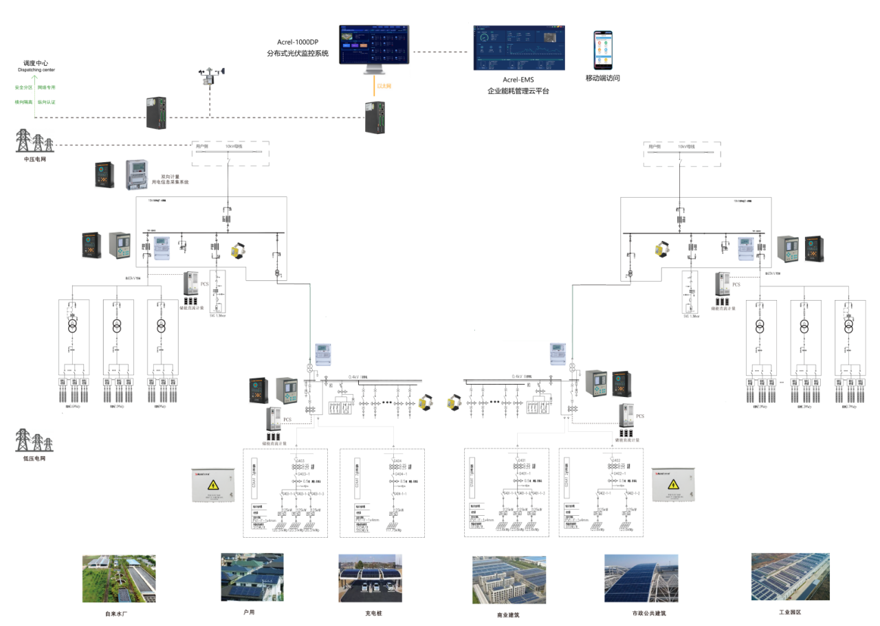

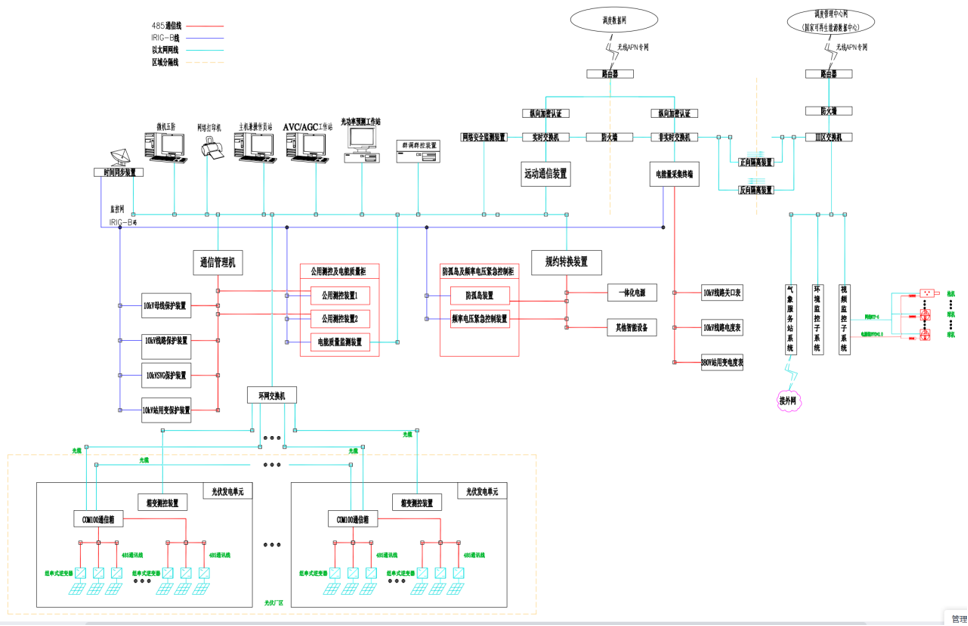

Acrel1000DP是安科瑞公司推出的一体化光伏智能运维平台，涵盖发电监控、电能质量监测、防孤岛保护、频率电压控制、光功率预测等多个功能模块。其系统拓扑采用模块化结构，便于在高原区域分布式部署和远程统一调度。
编辑搜图
布式光伏监控系统平台即可对用户光伏发电、用电进行集中监控、统一调度、统一运维，满足用户可靠、安全、节约、有序用电的要求。对用户提供运维服务，实现能源互联，信息互通，打破信息孤岛；根据用电设备负荷重要性分级管理，错峰有序用电。
172，。有任何问题6972，。
都可以随时问的，。5322，。
3.1 核心功能模块
综合监测与数据分析：实时采集组件、逆变器及汇流箱的工作状态、电参量数据，并可视化展示发电效率和电站健康状态。
编辑搜图

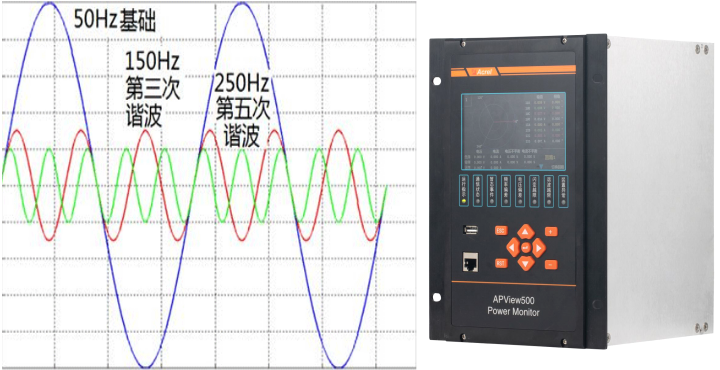

电能质量在线监测：通过APView500系列设备，监控谐波、电压偏差、电压波动、三相不平衡、闪变等指标，符合GB/T198622005标准。
编辑搜图

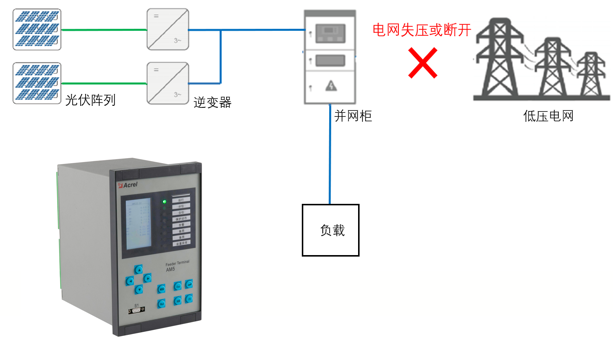

防孤岛保护装置：AM5SEIS装置能够快速识别孤岛现象并切除并网点，防止安全事故。
编辑搜图
频率电压控制与AGC/AVC支持：IPC200装置满足电网调度对频率控制、低频减载的要求，提升系统对电网扰动的应对能力。
编辑搜图

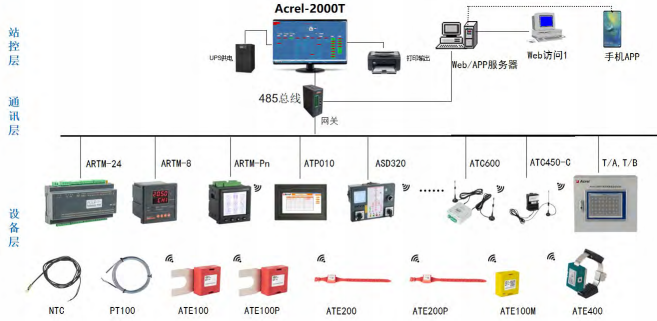

无线测温监控：实时监控高原地区常见接点过热问题，预防由于氧化、松动等因素导致的火灾隐患。
编辑搜图
3.2 系统界面

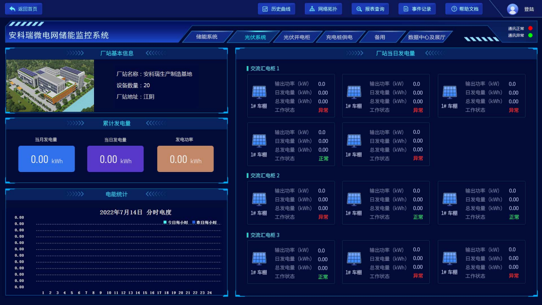

综合界面
展示光伏电站名称、位置、逆变器数量等基本信息；统计当前光伏电站日、月、年发电量；按汇流数据分散分析每组光伏组件发电功率以及工作状态
编辑搜图

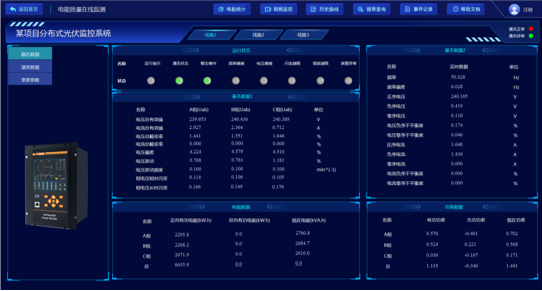

电能质量监测界面
监测站内电能质量检测仪所采集数据，如电压有效值，偏差率，谐波畸变率，电流有效值，分相功率，总功率等；
通过柱状图展示电能质量检测仪谐波和间谐波各频谱；
通过曲线图展示三相电流/电压谐波数据、实时负荷曲线、有效值/波动/偏差/闪变等参数；
展示所选站点下全部电能质量检测仪所有暂态事件。
编辑搜图

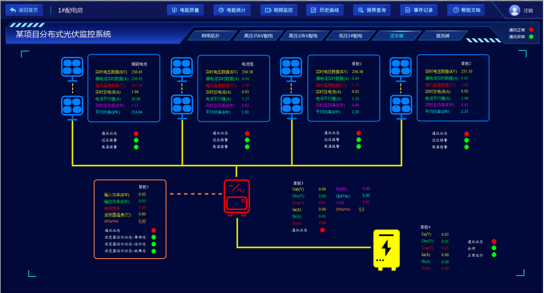

监控界面
监测整个光伏阵列各个组件的电压、电流、功率等电参量信息；
监测逆变器当前输入功率、输出功率、温度及当前状态等信息；
监测逆变器交直流侧电参量信息。
编辑搜图

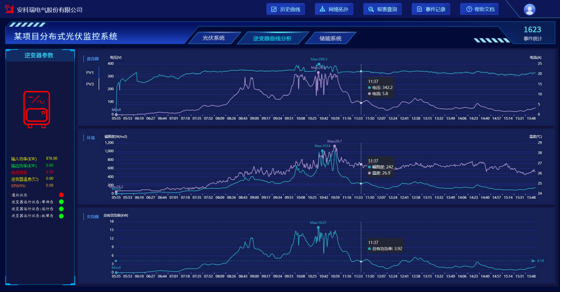

逆变器曲线分析界面
展示逆变器交流侧总有功功率曲线；
展示逆变器直流侧电压曲线；
展示当前光伏发电站所处环境温度曲线；
综合分析环境对光伏发电的影响。
编辑搜图

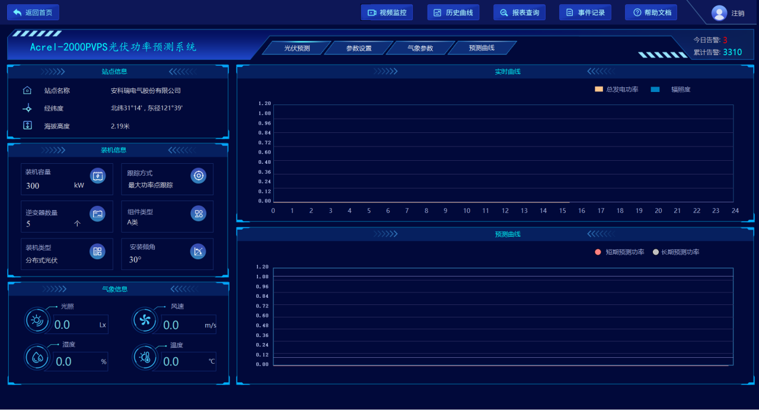

光功率预测
光伏发电功率预测系统通过采集数值天气预报数据、实时环境气象数据、光伏电站实时输出功率数据、光伏组件运行状态等信息对发电量进行预算。
编辑搜图
5. 典型应用案例分析

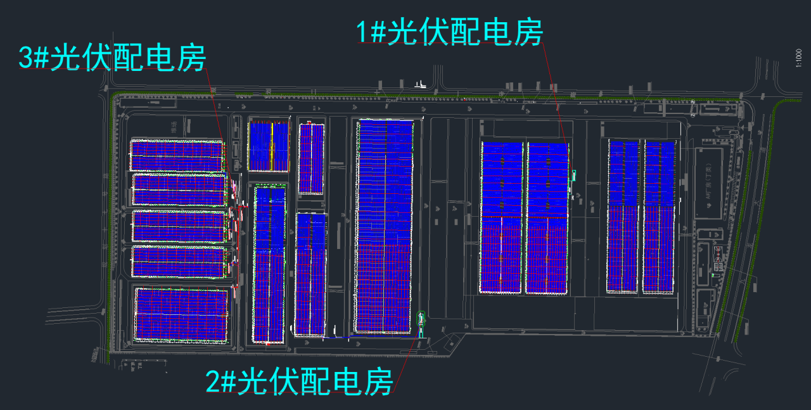

以某重工企业18MW分布式光伏项目为例，Acrel系统部署在三个光伏配电房中，利用通信屏、站控屏、远动系统等设备，实现：对站点实时发电量、电压电流等参数进行监控；实时采集并上传环境参数（温湿度、风速、辐照度）；通过逆变器曲线分析平台，评估环境对发电性能的影响；实现本地与电网调度系统的信息联动和远程控制。
该项目在高原地形复杂、运维难度大的背景下，仍保持了良好的发电效率和系统安全性。
编辑搜图
6. 结论
Acrel1000DP分布式光伏监控系统凭借其功能集成环境适应能力以及数据管理能力，已在高原地区多个光伏项目中得到成功应用。未来，随着光伏技术的不断发展和智能化水平的提升，分布式光伏系统将更加适应高原等复杂环境，助力构建绿色、安全、低碳的能源生态。
