LVDS系列14：Xilinx Ultrascale系可编程输入延迟(四)

本节讲解Ultrascale IDELAYE3的TIME模式仿真；

 TIME模式下参数和时序：
必须例化IDELAYCTRL，IDELAYCTRL时钟频率与REFCLK_FREQUEMCY参数相同；
有温度电压补偿，EN_VTC在修改抽头值时拉低，修改完毕后拉高；

FIXED延时模式：
DELAY_TYPE设置为FIXED，TIME模式下DELAY_VALUE参数设置的值为延时值，单位为ps，设置范围Ultrascale器件0_{1250，Ultrascale+器件0}1100，且配置后不能更改；

VARIABLE延时模式：
DELAY_TYPE设置为VARIABLE，选择可变抽头延迟线， INC=1&CE=1递增，INC=0&CE=1递减；
执行步骤：
1 设置EN_VTC=0；
2 等待至少10个时钟周期；
3 使用CE和INC端口来递增或递减延迟线；
4 等待至少15个时钟周期；
5设置EN_VTC=1；

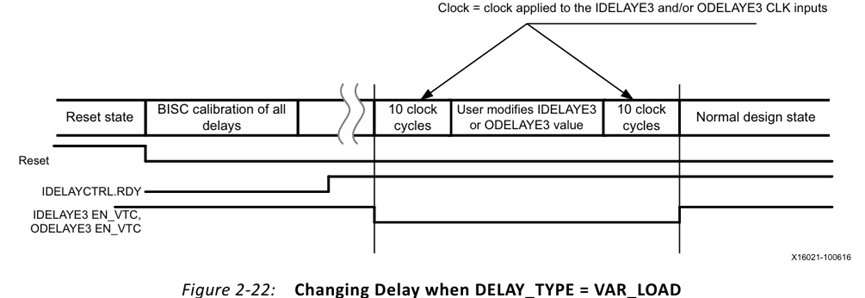

VAR_LOAD延时模式：
DELAY_TYPE设置为VAR_LOAD，可以使用INC和CE来更改延迟线，还可以通过CNTVALUEIN总线端口更改抽头延迟线，通过CNTVALUEOUT可以读取当前使用的抽头数量；
执行步骤：
1 等待IDELAYCTRL原语的RDY接口拉高；
2 设置EN_VTC=0；
3 等待至少10个时钟周期；
4 读取CNTVALUEOUT值并加载到寄存器中；
5 检查是否需要更新延迟线；
6 计算要写入延迟线的新延迟值，延迟线每次更新的范围在1~8；
7 将新的延迟值放在CNTVALUEIN总线上；
8 等待1个时钟周期，将LOAD置1保持1个周期， 更新值稳定1个周期后再拉高LOAD；
9 若要多项更新执行该项，等待5个时钟周期；
10 若要多项更新执行该项，将新的延迟值放在CNTVALUEIN总线上；
11 若要多项更新执行该项，等待1个时钟周期，将LOAD置1保持1个周期；
12 若要多项更新执行该项，跳转至步骤9继续执行；
13 等待至少10个时钟周期；
14 设置EN_VTC=1；

 TIME模式仿真：
FIXED模式：
IDELAYE3在仿真时，只有在EN_VTC拉低，也就是原语补偿功能关闭时，输出的CNTVALUEOUT值才是一个正常值，当EN_VTC拉高，补偿功能开启时，CNTVALUEOUT输出为红色的不定态的值，出现这种情况的原因大概是因为原语的仿真没有实现补偿功能，所以仿真时补偿功能开启就无法给出一个确定值，所以显示不定态；
但是IDELAYE3在实际板子上运行时，无论是否开启补偿功能，CNTVALUEOUT都能输出正常值；

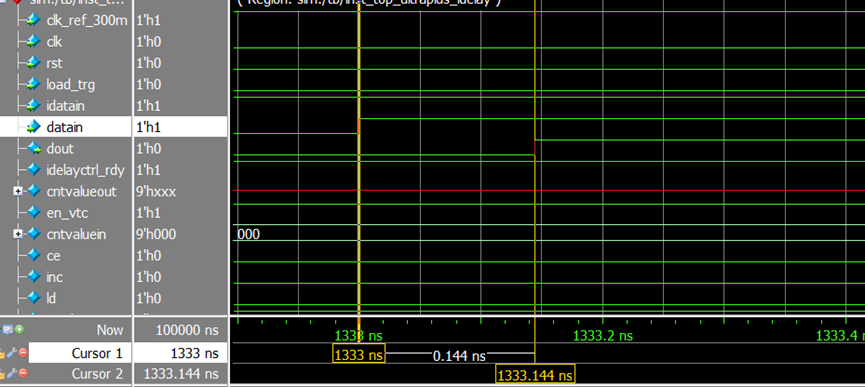

DELAY_VALUE设置延时0ps：

延时0.144ns；

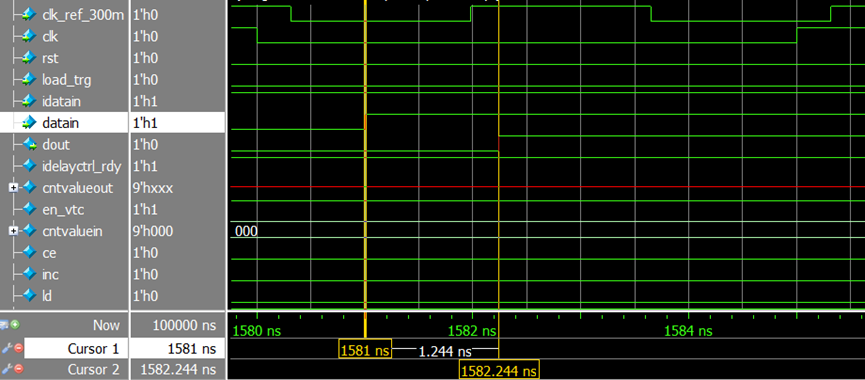

DELAY_VALUE设置延时1100ps：

延时1.244ns=1100ps+0.144ns；

想要查看两者此刻的抽头值，尝试拉低EN_VTC：
此时原语没有连接除en_vtc外的控制管脚；
0ps:

1100ps:

可以看到，0ps时抽头为0，延时0.144ns，1100ps时抽头为275，延时1.244ns；
可以看到在设置为0ps时，有一个固有的延时0.144ns，
仿真时每个抽头延时 (1.244ns-0.144ns)/(275-0)=4ps，
但是仿真不能实现TIME模式下的补偿功能，也没有实现前述的TIME模式下的时钟/数据对齐延迟Align_Dealy，而且单抽头值也不会受到工艺电压温度的影响变化，所以仿真仅作为时序的参考，仿真的延时数值不能作为具体参考；

VARIABLE模式：

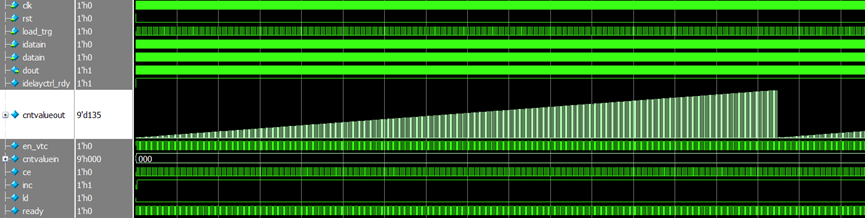

递增：

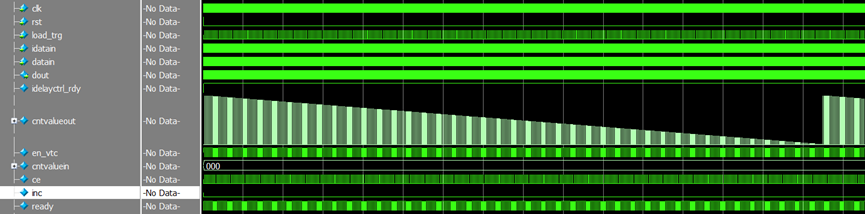

递减：

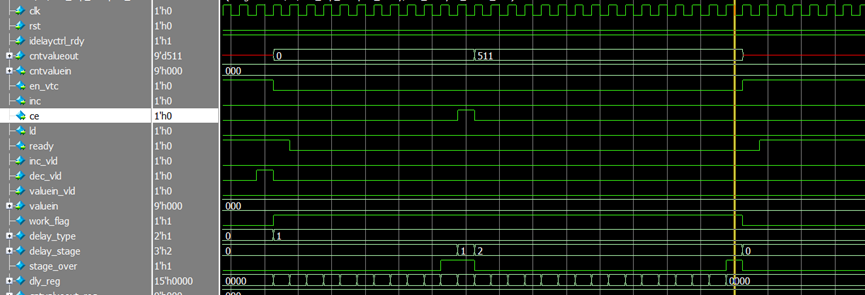

单次：

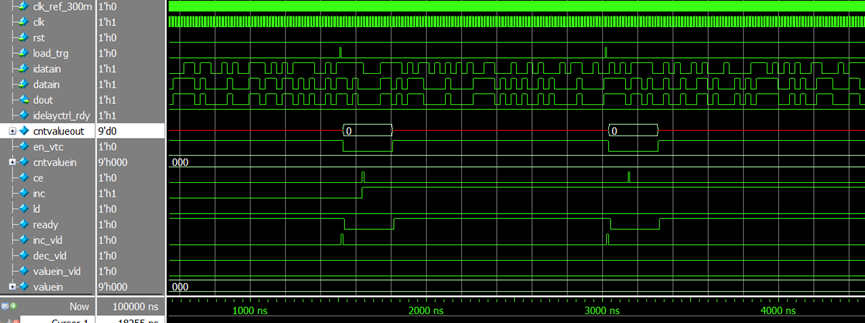

可以看到单次递减这里，EN_VTC拉低，CNTVALUEOUT才输出正常值；

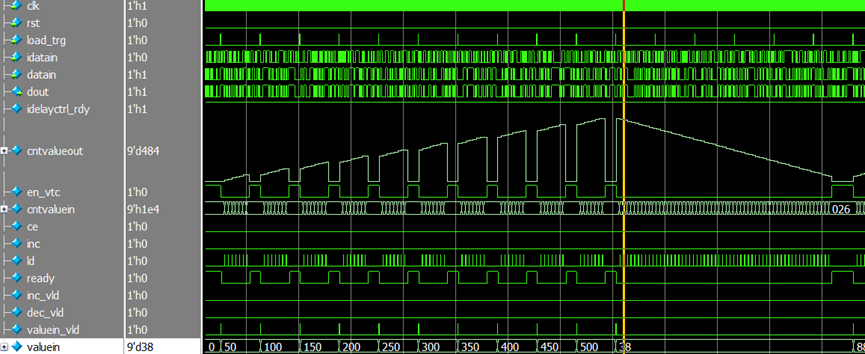

VAR_LOAD模式：

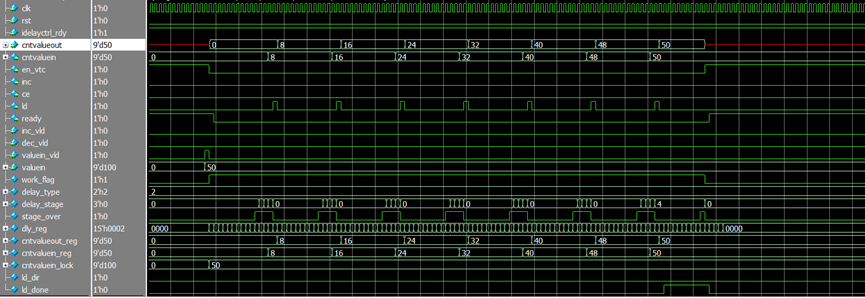

从初始延时0ps开始，抽头值每次设置增加50，


下一节讲解TIME模式的延时细节；
