LVS-DR 负载均衡群集
目录
一、LVS-DR集群
1、LVS-DR 工作原理
2、数据包流向分析
3、LVS-DR 模式特点
二、直接路由模式（LVS-DR）
1、准备案例环境
2、配置负载调度器（101）
（1）配置虚拟IP 地址（VIP）
（2）配置负载分配策略
3、配置节点服务器（102/103）
（1）配置虚拟IP地址(VIP）
（2）调整proc 响应参数
（3）安装httpd，创建测试网页
4、测试LVS群集
一、LVS-DR集群
LVS-DR(Linux Virtual Server Director Server)工作模式，是生产环境中最常用的工作模式之一。
1、LVS-DR 工作原理

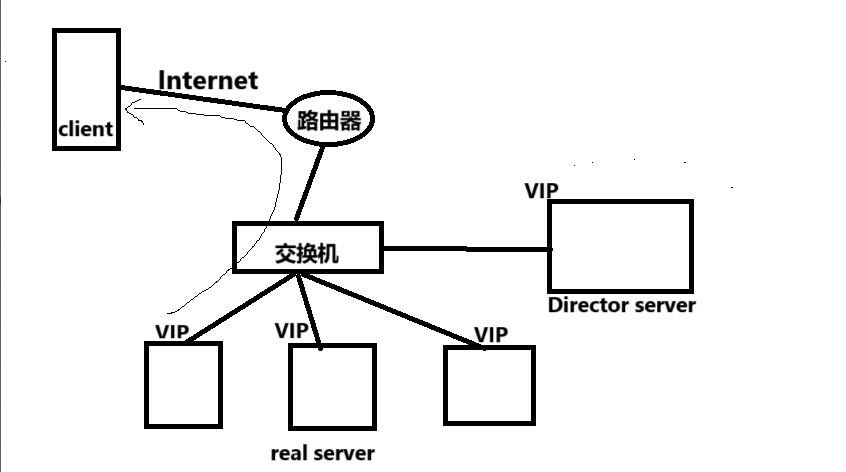

LVS-DR 模式，Director Server 作为群集的访问入口，不作为网关使用，节点 Director Server 与 Real Server 需要在同一个网络中，返回给客户端的数据不需要经过 Director Server。为了响应对整个群集的访问，DirectorServer 与 Real Server 都需要配置 VIP 地址。
2、数据包流向分析
以下为数据包流向分析步骤：
(1)客户端发送请求到 Director Server,请求的数据报文(源 IP 是 CIP,目标IP 是 VIP) 到达内核空间。
(2)Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输。
(3)内核空间判断数据包的目标IP是本机 VIP，此时 IPVS 比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。修改源MAC地址为Director Server 的 MAC 地址，修改目标 MAC 地址为 Real Server 的 MAC 地址，源 IP 地址与目标 IP地址没有改变，然后将数据包发送给 Real Server。
(4)到达 Real Server 的请求报文的 MAC 地址是自身的 MAC 地址，就接收此报文。数据包重新封装报文(源IP地址为VIP，目标IP为CIP)，将响应报文通过 lo 接口传送给物理网卡然后向外发出。
(5)Real Server 直接将响应报文传送到客户端。
3、LVS-DR 模式特点
- Director Server 和 Real Server 必须在同一个物理网络中。
- Real Server 可以使用私有地址，也可以使用公网地址。如果使用公网地址可以通过互联网对 RIP 进行直接访问。
- 所有的请求报文经由 Director Server,但回复响应报文不能经过 Director Server。
- Real Server 的网关不允许指向 Director Server IP，即不允许数据包经d Director Server.
- Real Server 上的 lo 接口配置 VIP 的 IP 地址。
二、直接路由模式（LVS-DR）
1、准备案例环境
在 DR 模式的群集中，LVS 负载调度器作为群集的访问入口，但不作为网关使用;服务器池中的所有节点都各自接入 Internet，发送给客户机的 Web 响应数据包不需要经过 LVS 负载调度器。
这种方式入站、出站访问数据被分别处理，因此LVS负载调度器和所有的节点服务器都需要配置 VIP地址，以便响应对整个群集的访问。考虑到数据存储的安全性，共享存储设备会放在内部的专用网络中。
| 主机 | 操作系统 | IP地址 | 应用 |
| lvs（101） | openEuler 24.03 | ens160：192.168.10.101/24 ens160:0：192.168.10.172/24 | ipvsadm |
| web1（102） | openEuler 24.03 | ens160：192.168.10.102/24 lo:0：192.168.10.172/32 | httpd |
| web2（103） | openEuler 24.03 | ens160：192.168.10.103/24 lo:0：192.168.10.172/32 | httpd |
| 客户机（105） | openEuler 24.03 | 192.168.10.105 |
注：LVS-DR也可以使用NFS共享功能，可在上一章的文章中查看，本文不再赘述
2、配置负载调度器（101）
（1）配置虚拟IP 地址（VIP）
采用虚接口的方式（ens160：0），为网卡ens33绑定VIP地址，以便响应群集访问。
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens160 ifcfg-ens160:0vim ifcfg-ens160:0
NAME=ens160:0
DEVICE=ens160:0
IPADDR=192.168.10.172
nmcli c reload
nmcli c up ens160（2）配置负载分配策略
ipvsadm -C #清除原有策略
ipvsadm -A -t 192.168.10.172:80 -s wrr
ipvsadm -a -t 192.168.10.172:80 -r 192.168.10.102 -g -w 1
ipvsadm -a -t 192.168.10.172:80 -r 192.168.10.103 -g -w 2
ipvsadm-save -nipvsadm-save > /etc/sysconfig/ipvsadm #保存策略systemctl enable ipvsadm3、配置节点服务器（102/103）
使用 DR 模式时，节点服务器也需要配置 VIP 地址，并调整内核的 ARP 响应参数以阻止更新 VIP 的 MAC 地址，避免发生冲突。除此以外，Web 服务的配置与 NAT 方式类似。
（1）配置虚拟IP地址(VIP）
在每个节点服务器，同样需要具有 VIP 地址 192.168.10.172，但此地址仅用作发送 Web 响应数据包的源地址，并不需要监听客户机的访问请求(改由调度器监听并分发)。因此使用虚接口 lo:0 来承载 VIP 地址，并为本机添加一条路由记录，将访问 VIP 的数据限制在本地，以避免通信紊乱。
ip addr add 192.168.10.172/32 dev lo label lo:0
ip route add local 192.168.10.172/32 dev lo
或
vim /etc/rc.local #在文件中添加
ip addr add 192.168.10.172/32 dev lo label lo:0
ip route add local 192.168.10.172/32 dev lochmod +x /etc/rc.local #给权限reboot #重启
ifconfig #查看是否已有lo:0（2）调整proc 响应参数
vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2sysctl -p #重新加载sysctl.conf文件，查看是否有错误（3）安装httpd，创建测试网页
dnf -y install httpdecho "test1/2" >/var/www/html/index.html #修改102/103的网页内容
systemctl start httpd #启动httpd服务程序
systemclt enable httpdsystemctl stop firewalld
setenforce 0
systemctl disable firewalld
4、测试LVS群集
[root@bogon ~]# curl 192.168.10.172
test1
[root@bogon ~]# curl 192.168.10.172
test2
[root@bogon ~]# curl 192.168.10.172
test2
[root@bogon ~]# curl 192.168.10.172
test1
[root@bogon ~]# curl 192.168.10.172
test2
[root@bogon ~]# curl 192.168.10.172
test2
然后可以在101负载调度器中，查看节点状态观察当前的负载分配情况。
[root@bogon ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.10.172:80 wrr-> 192.168.10.102:80 Route 1 0 6 -> 192.168.10.103:80 Route 2 0 10
