ATT衰减器（Attenuator）介绍
一、定义与核心功能
ATT衰减器是一种用于降低信号幅度或功率的电子器件，其核心功能是通过电阻网络或可调元件，在指定频率范围内引入预定衰减，同时保持阻抗匹配以减少信号反射。它以分贝（dB）和特性阻抗（如50Ω、75Ω）为标称参数，广泛应用于通信、测试、工业控制等领域。
二、分类与工作原理
根据结构和控制方式，ATT衰减器可分为两大类：
- 无源衰减器
- 固定衰减器：通过电阻网络（如T型、π型、桥型、反射式、平衡式）实现固定衰减。

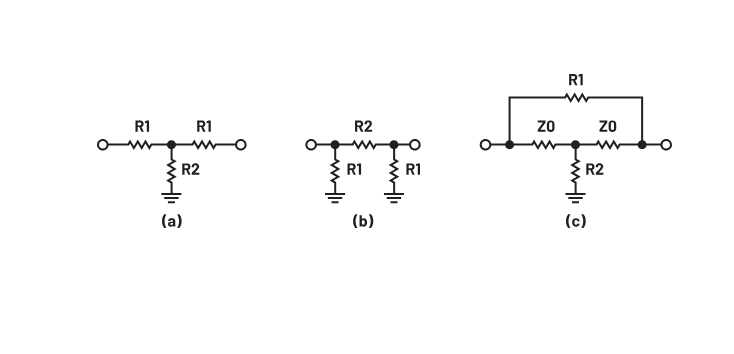

例如： - T型衰减器：由两个电阻串联和一个电阻并联组成，适用于对称阻抗系统。
- π型衰减器：由两个电阻并联和一个电阻串联组成，结构紧凑，适用于高频场景。
- 可调衰减器：通过机械开关（如数控衰减器）或电控元件（如PIN二极管、FET）动态调整衰减量，适用于需要灵活调节的场景。
- 固定衰减器：通过电阻网络（如T型、π型、桥型、反射式、平衡式）实现固定衰减。
- 有源衰减器
结合热敏元件或放大器，实现动态衰减控制，但应用较少，主要用于特殊场景。
工作原理：
- 电阻分压：通过电阻网络将输入信号按比例分配到输出端，剩余能量以热能形式耗散。
- 反射式衰减：利用信号反射和干涉原理，通过调节元件值改变反射系数，实现衰减。
三、应用场景
ATT衰减器在以下领域发挥关键作用：
- 通信系统
- 调整信号电平，防止接收机过载。
- 优化阻抗匹配，减少信号反射，确保稳定传输。
- 测试与测量
- 校准测试设备（如脉冲群发生器、功率计），保证测试精度。
- 模拟长距离传输损耗，验证设备性能边界。
- 工业控制
- 电磁兼容测试（如脉冲衰减器ATT-50/ATT-1000），衰减高压信号至安全范围，保护测试设备。
- 音频与射频
- 音频放大器音量调节，实现平滑衰减。
- 射频电路中精确控制信号幅度，满足系统动态范围要求。
四、关键技术参数
选型时需重点关注以下参数：
- 衰减量：以dB为单位，如10dB、20dB，需根据系统需求选择固定或可调类型。
- 频率范围：需覆盖系统工作频段（如DC-4GHz），避免信号失真。
- 特性阻抗：通常为50Ω或75Ω，需与系统匹配以防止反射。
- 功率容量：最大可处理信号功率（如10W），需根据实际应用场景选择。
- 回波损耗：反映阻抗匹配性能，通常要求>20dB，以确保信号传输效率。
- 插入损耗：实际衰减量与理论值的偏差，需尽量小以保证精度。
五、主流品牌与产品推荐
市场上主流品牌及典型产品包括：
- 日本TAISEI
- ATT系列同轴固定衰减器：提供高精度宽带宽衰减，适用于精密测试场景。
- 上海普锐马
- ATT-50/ATT-1000脉冲衰减器：符合IEC/EN 61000-4-4标准，用于工业电磁兼容测试。
- Agilent/安捷伦
- 8494H/8496H可编程衰减器：支持程控调节，广泛用于通信测试领域。
- Mini-Circuits
- QAT-3+ MMIC衰减器：采用单片微波集成电路（MMIC）技术，适用于高频射频电路。
- Prima普锐马
- 脉冲衰减器：专为电磁兼容测试设计，衰减高压脉冲信号。
六、选型指南
- 明确需求：根据应用场景选择固定或可调衰减器，确定所需衰减量范围。
- 频率覆盖：确保衰减器频率范围覆盖系统工作频段。
- 阻抗匹配：选择与系统特性阻抗一致的产品，避免信号反射。
- 功率处理：根据信号功率选择合适型号，防止器件损坏。
- 接口兼容性：确认封装形式（如BNC、SMA）与现有设备匹配。
