ModbusRTU转profibusDP网关与RAC400通讯报文解析

ModbusRTU转profibusDP网关与RAC400通讯报文解析

在工业自动化领域，ModbusRTU和ProfibusDP是两种常见的通信协议。ModbusRTU以其简单、可靠、易于实现等特点，广泛应用于各种工业设备之间的通信；而ProfibusDP则是一种高性能的现场总线标准，适用于高速、实时性要求较高的场景。为了实现这两种协议之间的互联互通，我们需要一个专门的转换网关。本文将以RAC400为例，介绍如何通过ModbusRTU转ProfibusDP网关与RAC400进行通信报文解析。

当ModbusRTU转ProfibusDP网关与RAC400进行通信时，首先需要了解它们的报文结构和通信机制。ModbusRTU的报文通常由地址、功能码、数据和校验码组成。地址用于标识目标设备的地址，功能码表示要执行的操作，数据部分包含了具体的操作参数，校验码则用于检验报文的完整性。

首先要先了解控制器的通讯参数和报文格式、和寄存器地址

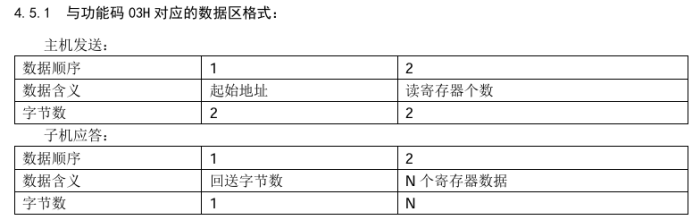

报文格式

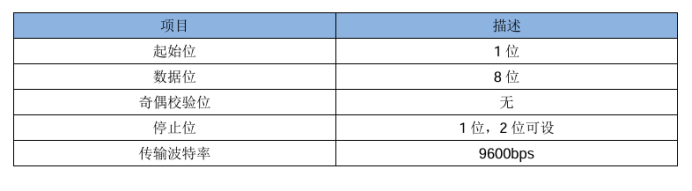

通讯参数

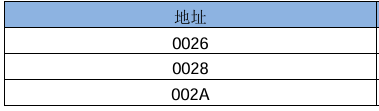

寄存器起始地址

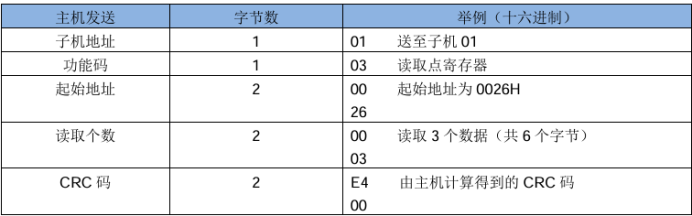

例如：ModbusRTU转ProfibusDP网关发送从站地址1功能码03起始地址26读取3个寄存器

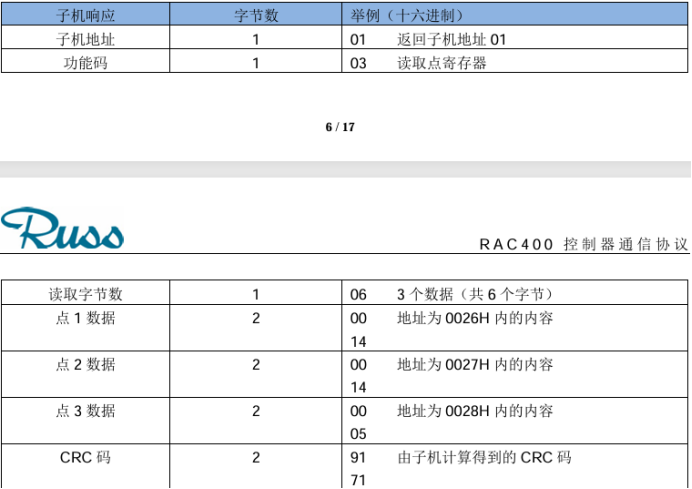

从机反馈的正确报文：从站地址1功能码03读取3个寄存器寄存器26的两个字节数据27、28各两个字节的数据

ModbusRTU转ProfibusDP网关与RAC400的通信报文解析涉及到多个方面的技术和细节。只有深入理解两种协议的特点和通信机制，才能确保它们之间的可靠通信。在实际项目中，需要根据具体的应用场景和需求进行合理的配置和优化，以提高系统的稳定性和性能。
