RK3588 DRM 介绍及调试记录

概述

本文主要涵盖了rockchip DRM文档中的关键内容，以及如何测试DRM，以便快速确认板子显示是否正常。

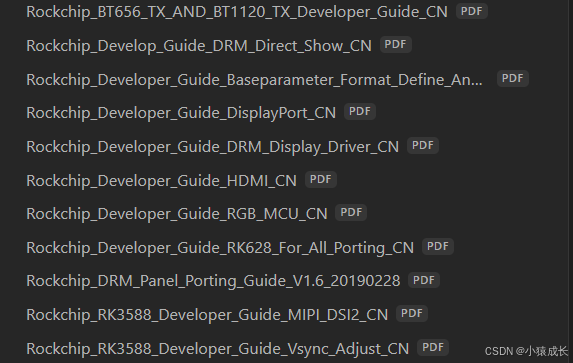

同样在阅读前，我们先查阅RK官方开发文档，这里我们主要看下DRM的介绍。

目录

概述

快速熟悉文档

 modetest测试DRM

查看屏幕信息

 Dump drm 系统的基础状态

测试显示（显示彩条）

 QT 程序悬浮 （下章节）

声明

---

快速熟悉文档

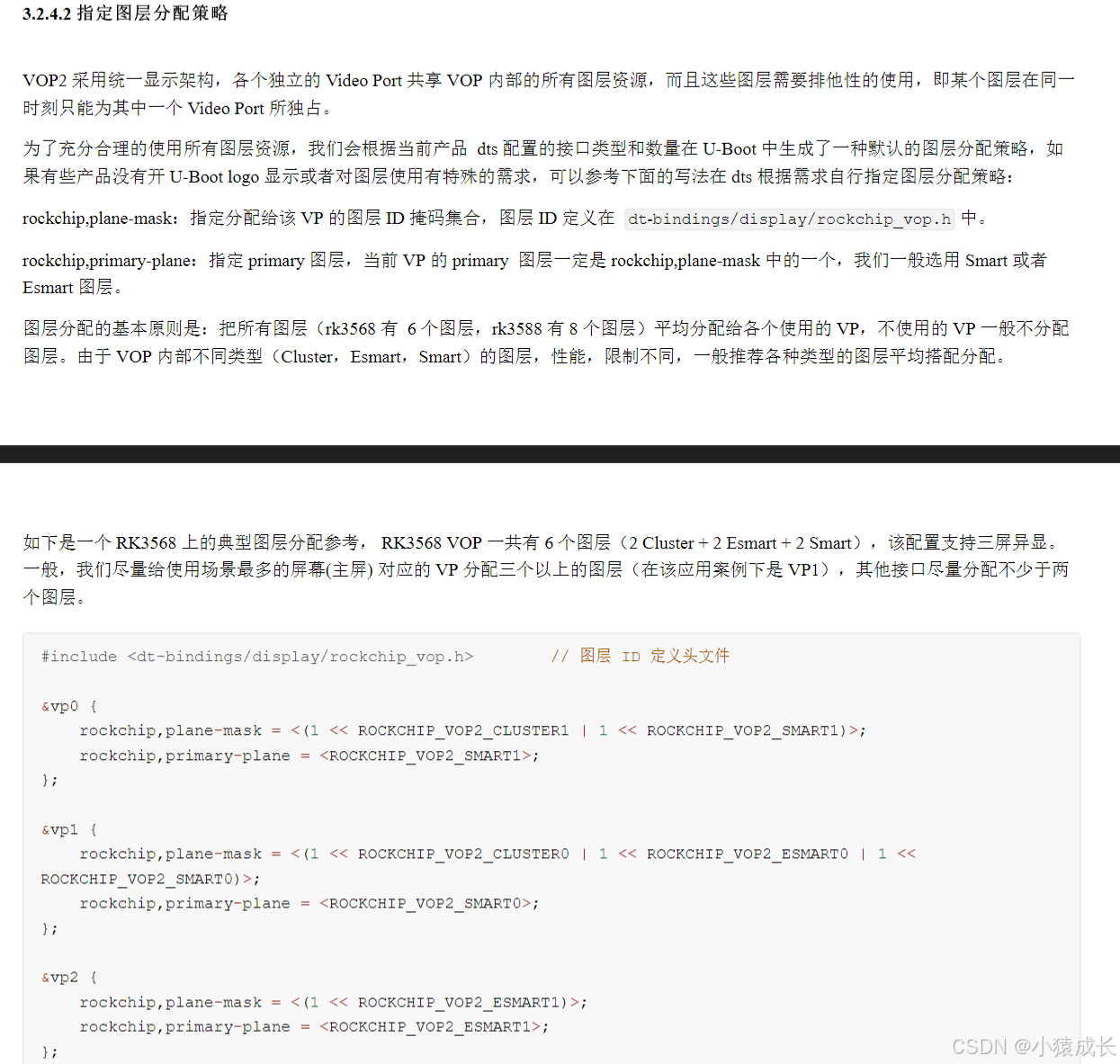

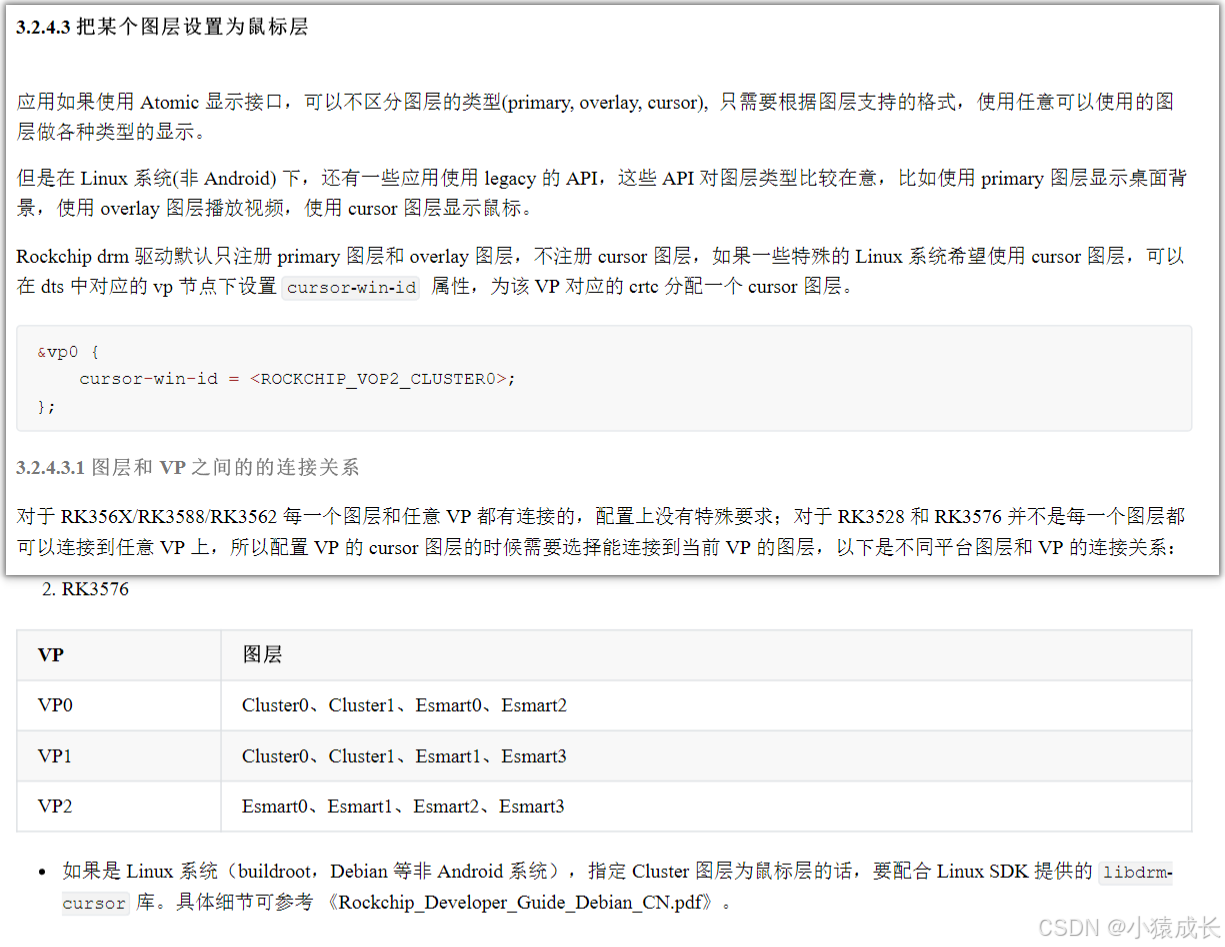

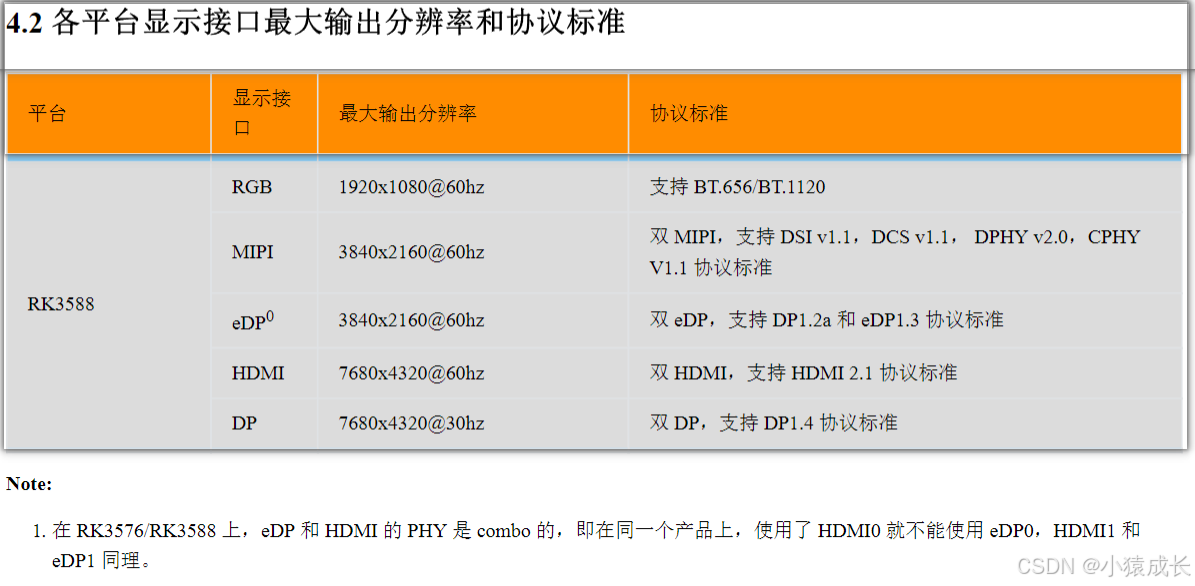

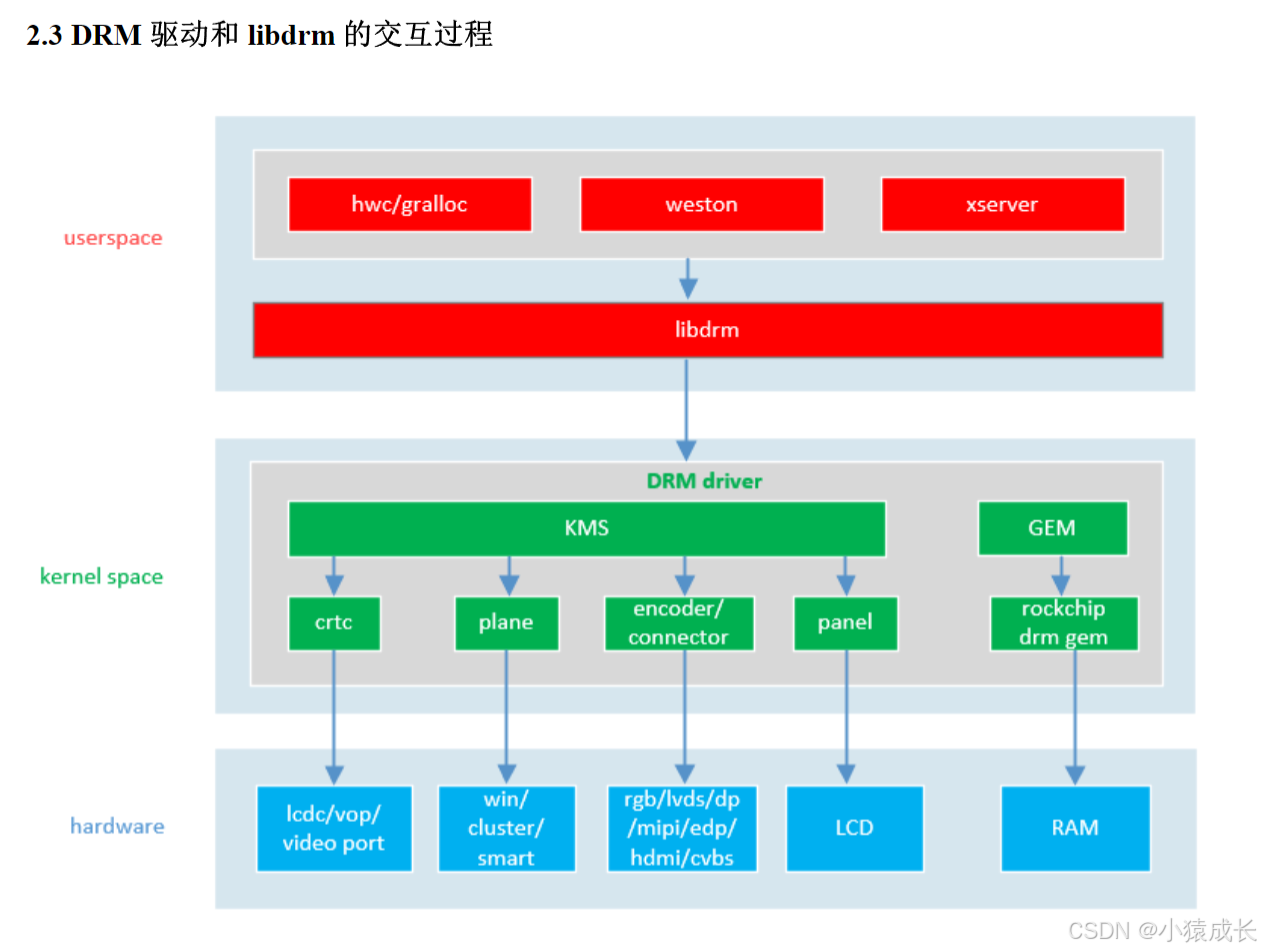

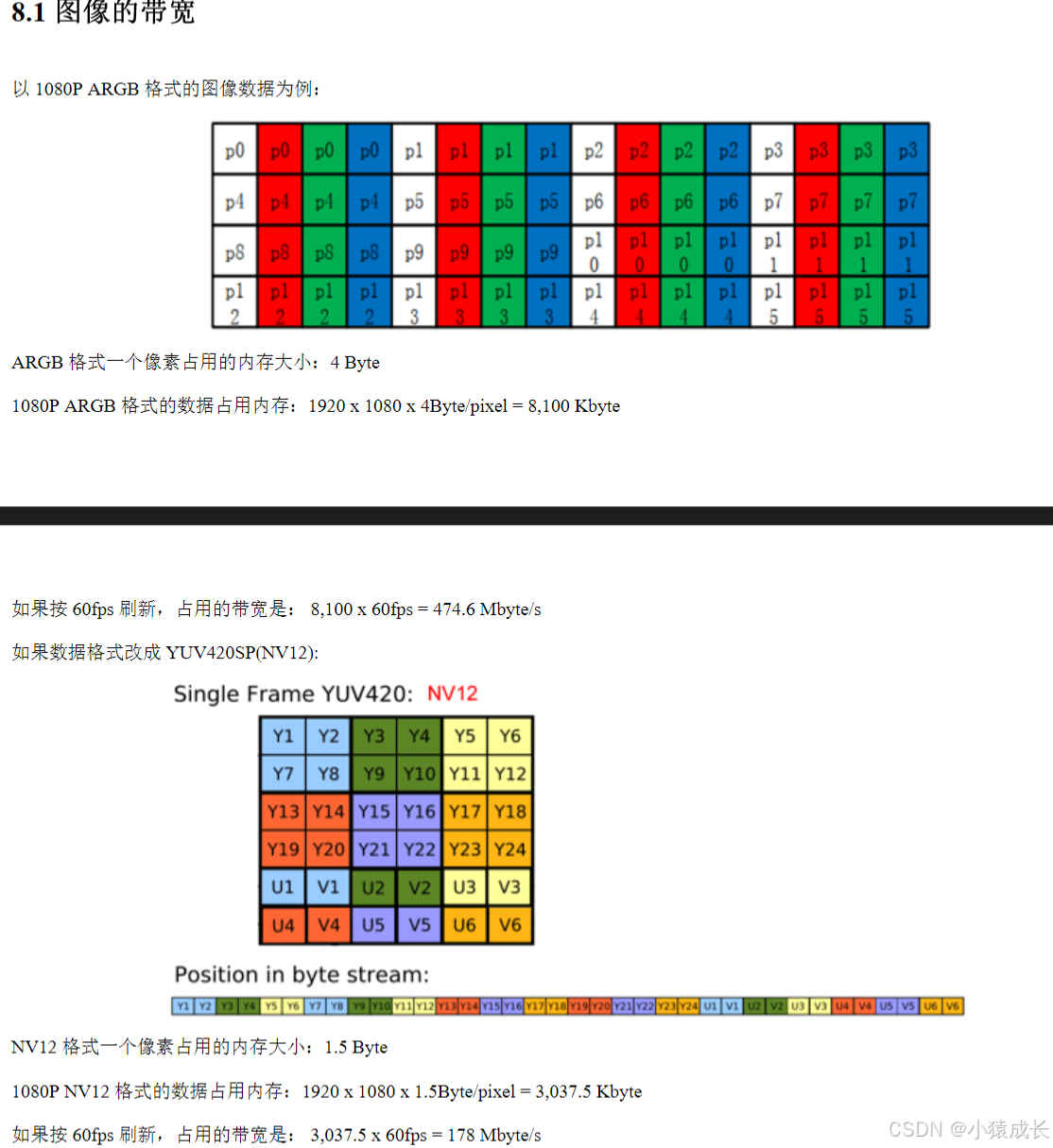

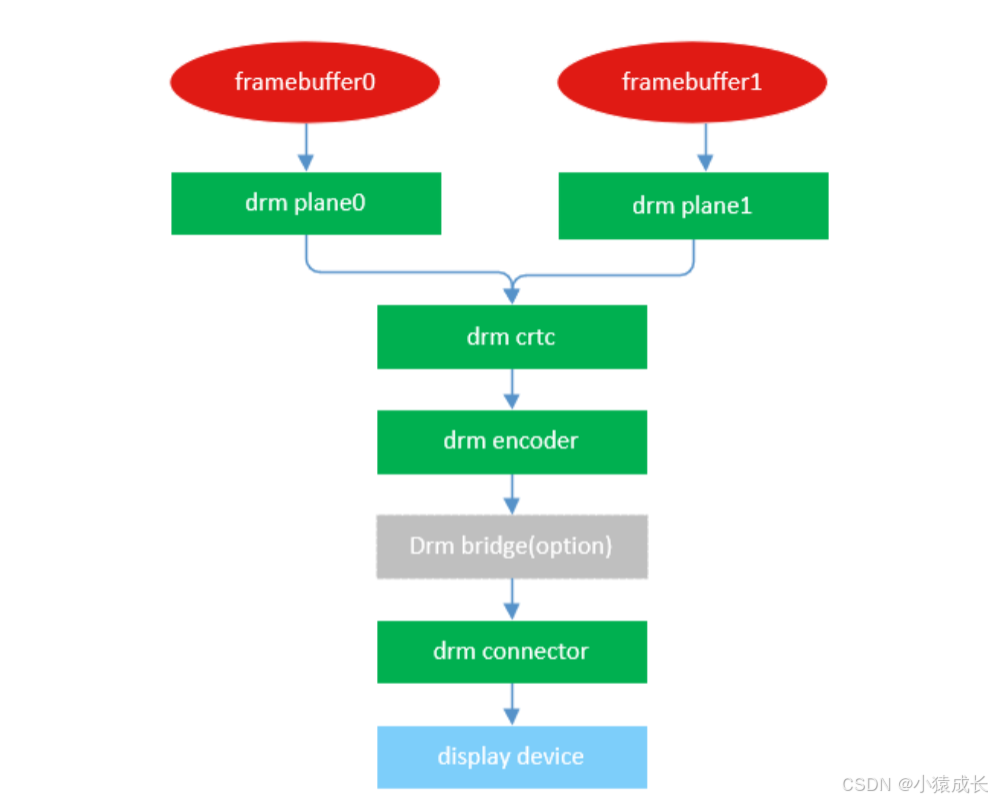

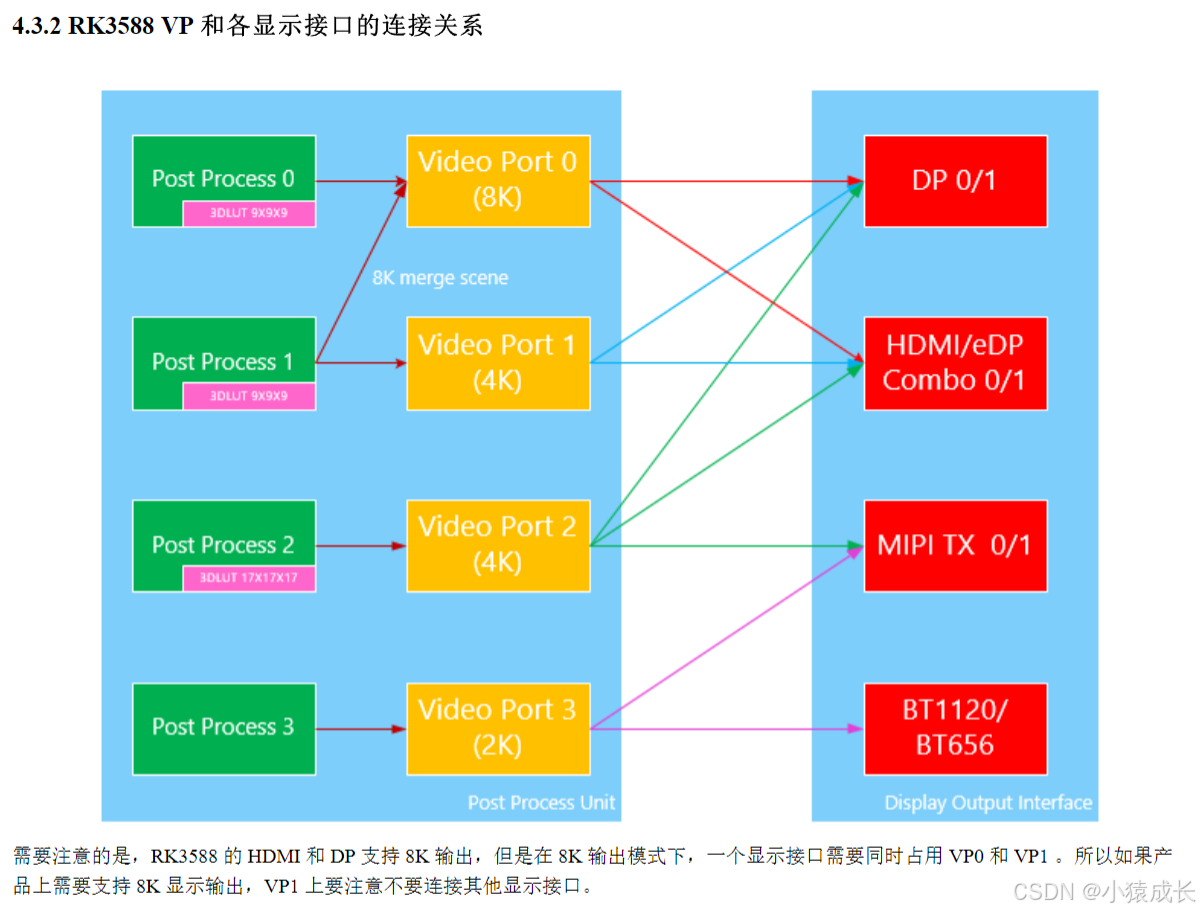

显示通路



---

 modetest测试DRM

查看屏幕信息

root@rk3588-buildroot:/# cat /sys/kernel/debug/dri/0/summary
Video Port0: ACTIVEConnector:HDMI-A-1  Encoder: TMDS-207bus_format[2025]: YUV8_1X24overlay_mode[1] output_mode[f] color_space[3], eotf:0Display mode: 3840x2160p60clk[594000] real_clk[594000] type[40] flag[5]H: 3840 4016 4104 4400V: 2160 2168 2178 2250Esmart0-win0: ACTIVEwin_id: 8format: XR24 little-endian (0x34325258) SDR[0] color_space[0] glb_alpha[0xff]rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0csc: y2r[0] r2y[1] csc mode[1]zpos: 0src: pos[0, 0] rect[3840 x 2160]dst: pos[0, 0] rect[3840 x 2160]buf[0]: addr: 0x0000000001fac000 pitch: 15360 offset: 0
Video Port1: DISABLED
Video Port2: DISABLED
Video Port3: DISABLED
root@rk3588-buildroot:/#

• 解析

  显示设备使用的 vop 是Video Port0。
  connector 信息，显示设备是HDMI A 1 屏。
  Display mode 可以知道具体的时序、DCLK 以及帧率，分辨率为 3840x2160p60。
  Esmart0-win0 是 VOP 图层信息，显示设备打开 win0 图层，大小为 3840x2160 格式为 XRGB ， src 和 dst 表示源数据和显示的大小和位置，如果 src 和 dst 的大小不一致，VOP 会进行缩放处理。
