IEC 61156-5:2020 标准技术解析与应用综述
IEC 61156-5:2020 标准技术解析与应用综述
引言

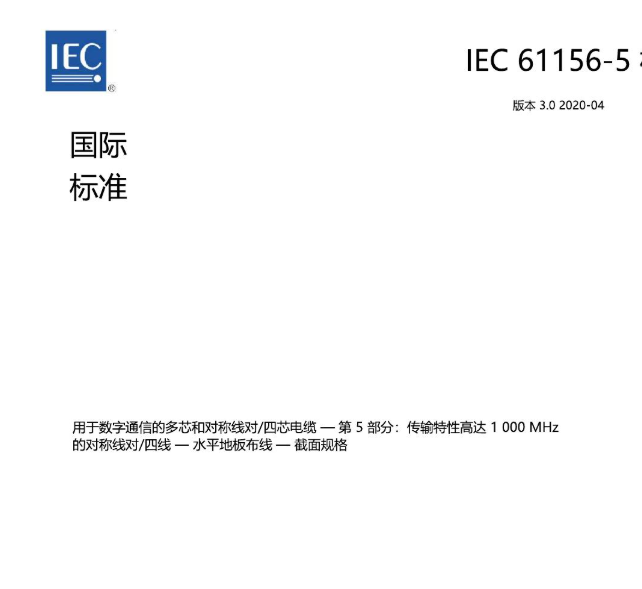

IEC 61156-5:2020 是国际电工委员会（IEC）针对数字通信领域多芯对称对绞或星绞电缆制定的核心标准之一，其全称为《数字通信用多芯及对称对绞/四线电缆 第5部分：传输特性达1000 MHz的对称对绞/四线电缆——水平地板布线分规范》。该标准旨在规范高频通信电缆的设计、制造、测试及安装要求，确保其在高速数字通信系统中的可靠性和兼容性12。
标准核心内容与技术要求
1. 适用范围与目标
IEC 61156-5:2020 （中文版）主要适用于传输频率高达1000 MHz的对称对绞或四线电缆，专为水平地板布线场景设计。其核心目标包括：
- 高频传输性能优化：确保电缆在千兆级带宽下的信号完整性。
- 兼容性与安全性：满足不同安装环境下的机械强度、耐火及环保要求。
2. 电缆设计与结构规范
标准对电缆的物理结构提出详细要求：
- 导体与绝缘材料：规定导体直径、绞合方式及绝缘层材料（如聚乙烯或氟塑料），以降低信号衰减和串扰。
- 屏蔽与护套：要求采用金属箔或编织屏蔽层，结合阻燃护套材料（如低烟无卤材料），以提升抗电磁干扰能力和防火性能。
- 几何参数：明确电缆外径、线对间距等参数，确保安装时的机械兼容性。
3. 电气性能指标
电气特性是标准的核心技术参数，包括：
- 插入损耗：在1000 MHz频率下，损耗值需严格符合分贝限值，以保障长距离传输效率。
- 特性阻抗：标称阻抗为100 Ω，允许偏差范围±15 Ω，确保与连接器及设备的阻抗匹配。
- 回波损耗：要求最小值为20 dB（100 MHz）至10 dB（1000 MHz），减少信号反射导致的失真12。
- 近端串扰（NEXT）与远端串扰（FEXT）：通过限定串扰容限，降低多线对间的信号干扰。
4. 机械与环境适应性
- 机械强度：规定最小拉伸强度（如≥50 N）和弯曲半径（如≥4倍电缆直径），以适应复杂布线环境。
- 耐温与耐化学性：工作温度范围通常为-20°C至+60°C，护套需耐受常见化学腐蚀。
- 耐火性能：通过成束电缆燃烧试验（如IEC 60332-3-24），评估火焰蔓延、烟雾密度及毒性气体释放量，确保火灾场景下的安全性3。
5. 环保与毒性控制
标准限制电缆材料中重金属（如铅、镉）及卤素含量，要求符合RoHS指令，并规定燃烧时毒性气体（如HCl）释放量低于1.0 mg/g，以减少对环境和人体的危害。
6. 测试与认证体系
- 传输性能测试：采用矢量网络分析仪（VNA）测量插入损耗、回波损耗等参数。
- 机械测试：包括反复弯曲、扭转及冲击试验，模拟实际安装应力。
- 耐火测试：依据IEC 60332系列标准进行垂直/水平燃烧试验。
- 认证流程：制造商需通过第三方实验室的全面测试，获得IECQ认证标志。
技术演进与行业影响
相较于早期版本（如IEC 61156-5:2002），2020版的主要改进包括：
- 频率扩展：从600 MHz提升至1000 MHz，支持更高速率的通信协议（如10GBASE-T）。
- 材料创新：引入新型低损耗介质材料，降低高频信号衰减。
- 环保强化：进一步收紧有害物质限值，推动绿色制造3。
该标准的实施对行业产生深远影响：
- 促进技术统一：为全球通信设备制造商提供统一的设计基准，降低兼容性风险。
- 推动5G与物联网应用：高频性能支持数据中心、智能建筑等场景的高密度布线需求。
- 提升安全标准：通过严格的耐火与环保要求，减少火灾隐患及环境负担。
结论与展望
IEC 61156-5:2020 作为高频通信电缆领域的权威标准，通过系统化的技术规范与测试体系，为数字通信基础设施的可靠性和可持续性提供了关键保障。未来，随着6G技术及更高频段应用的兴起，标准可能进一步扩展至更高频率（如1.5 GHz）并集成智能监测功能，以适应下一代通信网络的需求。
