PLC 数据采集网关 （三格电子）

第一章 产品概述

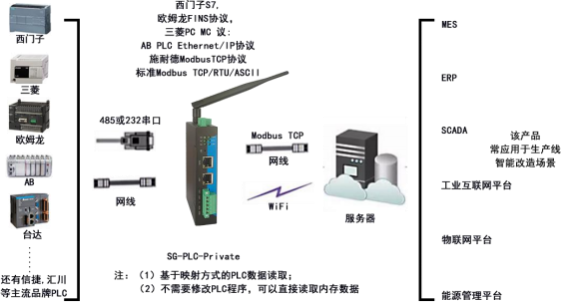

PLC 转 Modbus 网关型号 SG-PLC-Private（PLC 私有协议网关），是三格电子推出的工业 级网关（以下简称网关），主要用于在不需要对 PLC 编程的情况下将 PLC 数据映射到 Modbus TCP(映射的方式符合 PLC 工程师使用习惯)，配置简洁使用方便。支持西门子、三菱、欧姆龙、 罗克韦尔、台达、信捷、汇川、施耐德等厂商的 PLC 映射到 Modbus TCP。支持 S7、PPI、MC- 1E、MC-3E、三菱 FX 系列编程口、Fins、EtherNet/IP、Modbus TCP/RTU/ASCII 等协议。连接 到服务器或者 DCS 端的方式有网口和 WiFi 两种方式可以选择。使用框图如下：

第二章 硬件说明

2.1.    产品外观

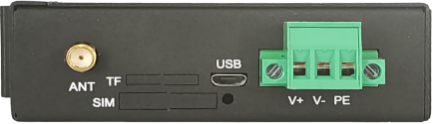

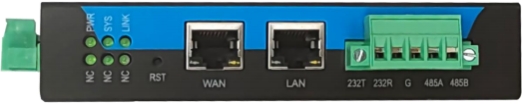

2.2.    产品接口

·WAN 口：用于连接 Modbus 主站设备。

·LAN 口：用来接 PLC。

· 电源端子接口：网关供电。

·Reload 按键：长按 3~10s 设备恢复出厂设置。

·天线接口：WIFI  天线。

·COM1：端子接法通用串口 RS485/RS232。

2.2.1.   天线接口

设备提供一个 WIFI 天线接口，接 2.4G WIFI 天线。

2.2.2.   WAN 口

设备提供 1 个 WAN  口，可用于连接 Modbus 主站设备。

2.2.3.   LAN 口

设备提供 1 个 LAN  口，连接 PLC。

2.2.4.   电源端子

V+ 、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。

2.2.5.   Reload 按键

长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN  口默认 IP 为 192.168.1.37。

2.2.6.   COM1

插拔式接线端子，支持一路 RS485/RS232，不能同时使用。

2.3.    指示灯

·Power 灯：常量表示供电正常。

·Sys 灯：设备工作正常时闪烁。

·Link 灯：Modbus TCP 有设备连接时常亮。

·NC：预留。

·NC：预留。

·NC：预留。

2.4.    基本参数

分类	参数	数值
硬件参数	供电电压	DC 12~36V
	功率	5W
	网口	RJ45 、10/100M

	WIFI	2.4G
	串口波特率	9600~115200bps
	IP 获取方式	LAN 口静态 IP ，WAN 口默认 DHCP
其他	尺寸（mm）	110*144*27（不带端子 90*133*27）
	工作温度	-20~65℃
	存储温度	-40~105℃
	工作湿度	5%~95% RH（无凝露）
	存储湿度	5%~95% RH（无凝露）

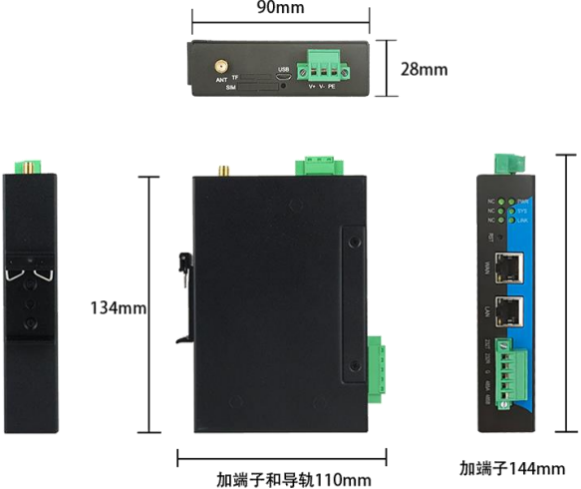

2.5.    尺寸图

第三章 配置软件使用说明

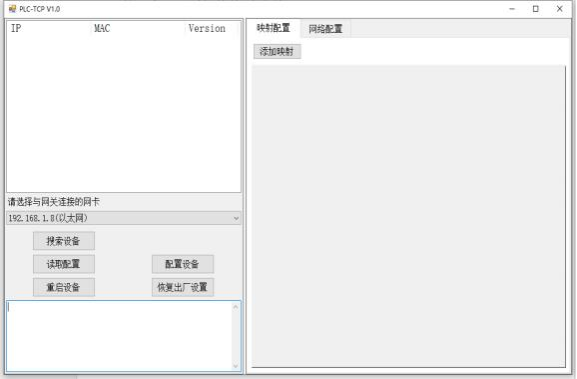

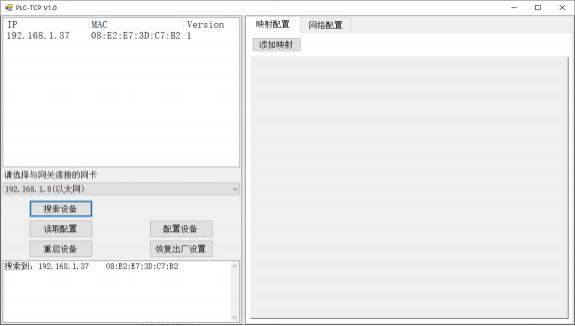

3.1.    软件使用

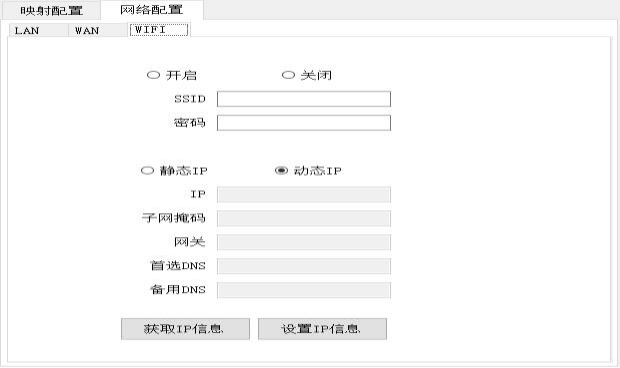

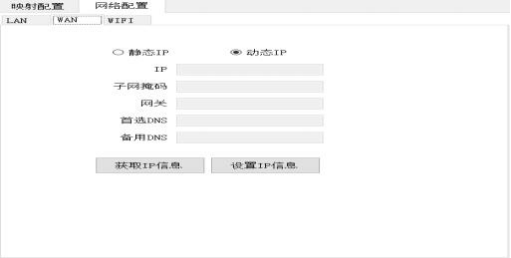

3.2.     网络配置

WIFI 支持 station 模式用于联网。

WIFI 可设置 SSID 和密码，配置动态 IP 和静态 IP。点击获取 IP 信息可获取 WIFI 配置信 息，点击设置 IP 信息将当前 WIFI 配置更新到网关。

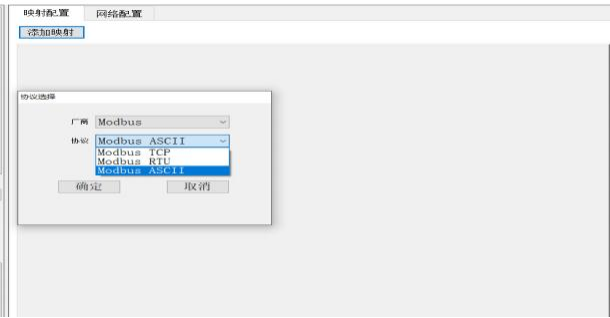

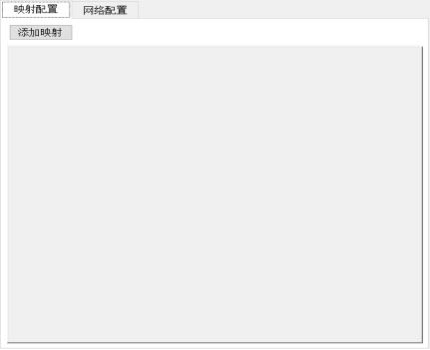

3.3.     映射配置

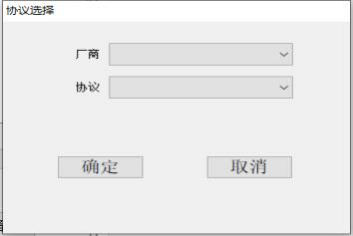

添加后可配置连接参数及数据映射配置信息。

Modbus 端口为当前添加的协议映射到 Modbus 时使用的端口号，每路映射需设置不同的 端口号。

的 PLC 映射到 Modbus 时字节序有所不同，在使用时需注意字节序。

第四章  数据映射配置说明

4.1.    Modbus 映射配置说明

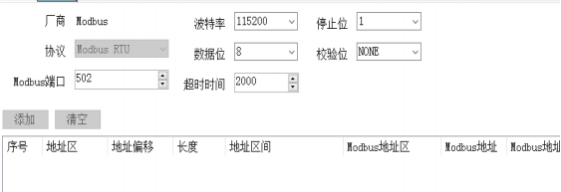

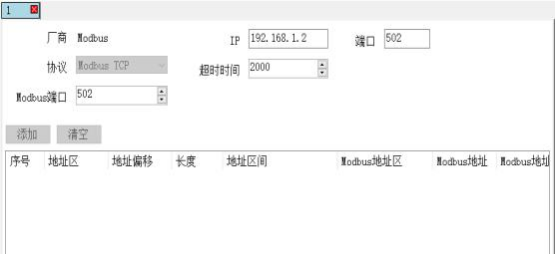

4.1.1.   添加 Modbus

参数配置

波特率：通信的波特率。

数据位：数据位按实际选择。

停止位：停止位按实际选择

校验位：校验位按实际选择
