QCPAxis、QCPGrid 和 QCPAxisTicker 三者关系
在 QCustomPlot 中，QCPAxis、QCPGrid 和 QCPAxisTicker 三者协同工作，共同构成坐标轴系统的完整功能。它们的关系可以通过以下层次和交互来理解：

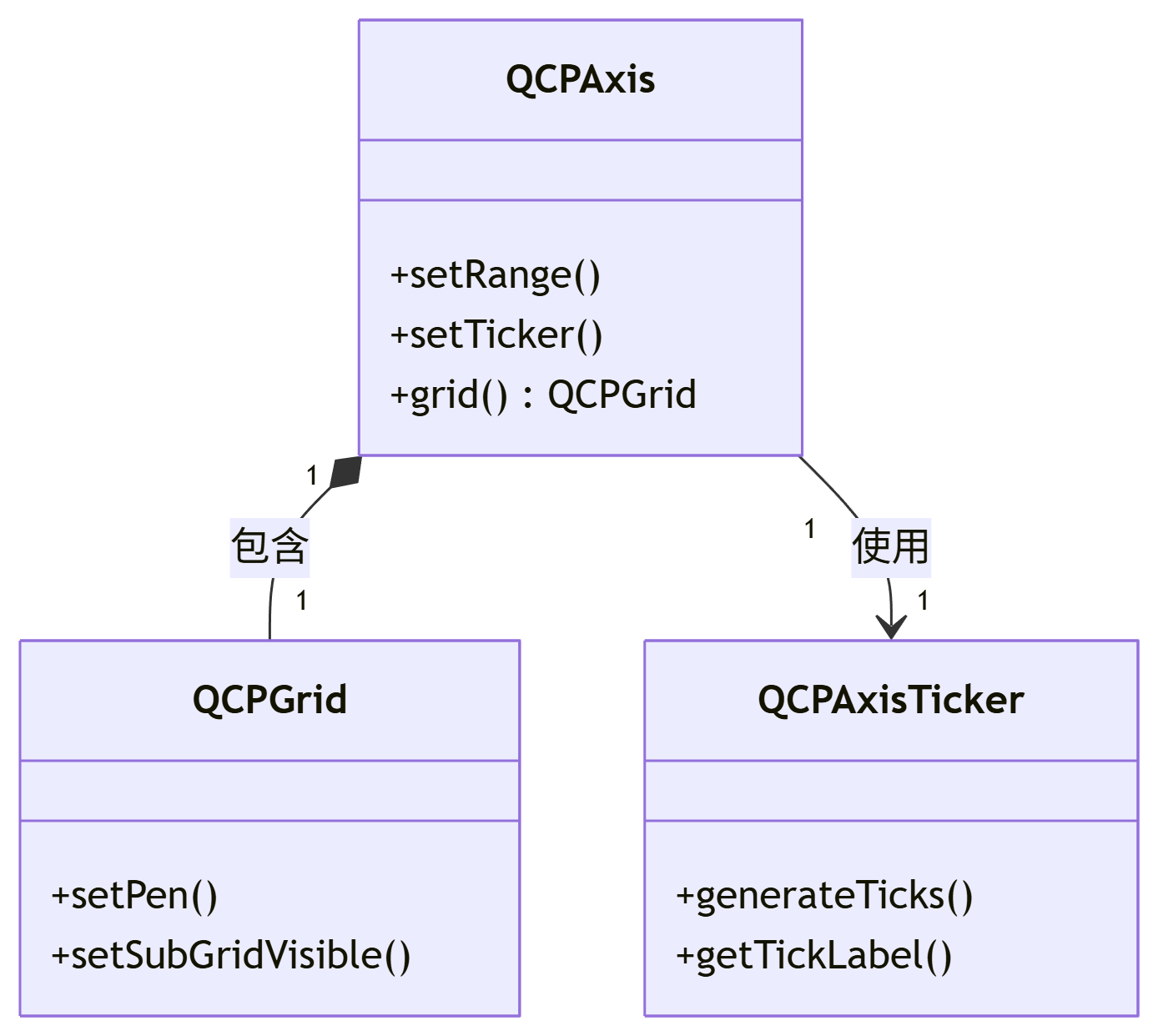

1. 核心关系
关键设计特点
-
单向依赖
-
QCPGrid是QCPAxis的成员，无法独立存在。 -
QCPAxisTicker通过智能指针由QCPAxis持有，但逻辑解耦（可自定义派生类）。
-
-
自动同步机制
-
修改
QCPAxis的范围或样式时，关联的QCPGrid和QCPAxisTicker会自动响应（如重绘网格、重新计算刻度）。
-
-
扩展性
-
通过继承
QCPAxisTicker可实现自定义刻度逻辑（如对数刻度、文本标签刻度等）。 -
QCPGrid的样式完全由QCPAxis控制，无需直接操作。
-
2. 分工与依赖关系
| 类 | 角色 | 依赖关系 | 典型访问方式 |
|---|---|---|---|
| QCPAxis | 坐标轴本体，管理范围、标签、样式 | 1. 持有 QCPGrid 对象2. 通过 setTicker() 绑定 QCPAxisTicker | customPlot->xAxis / yAxis |
| QCPGrid | 绘制与坐标轴对齐的网格线 | 完全依附于 QCPAxis（不能独立存在） | axis->grid() |
| QCPAxisTicker | 生成刻度和标签的逻辑 | 被 QCPAxis 持有（通过智能指针），可独立实现不同刻度策略 | axis->setTicker(shared_ptr) |

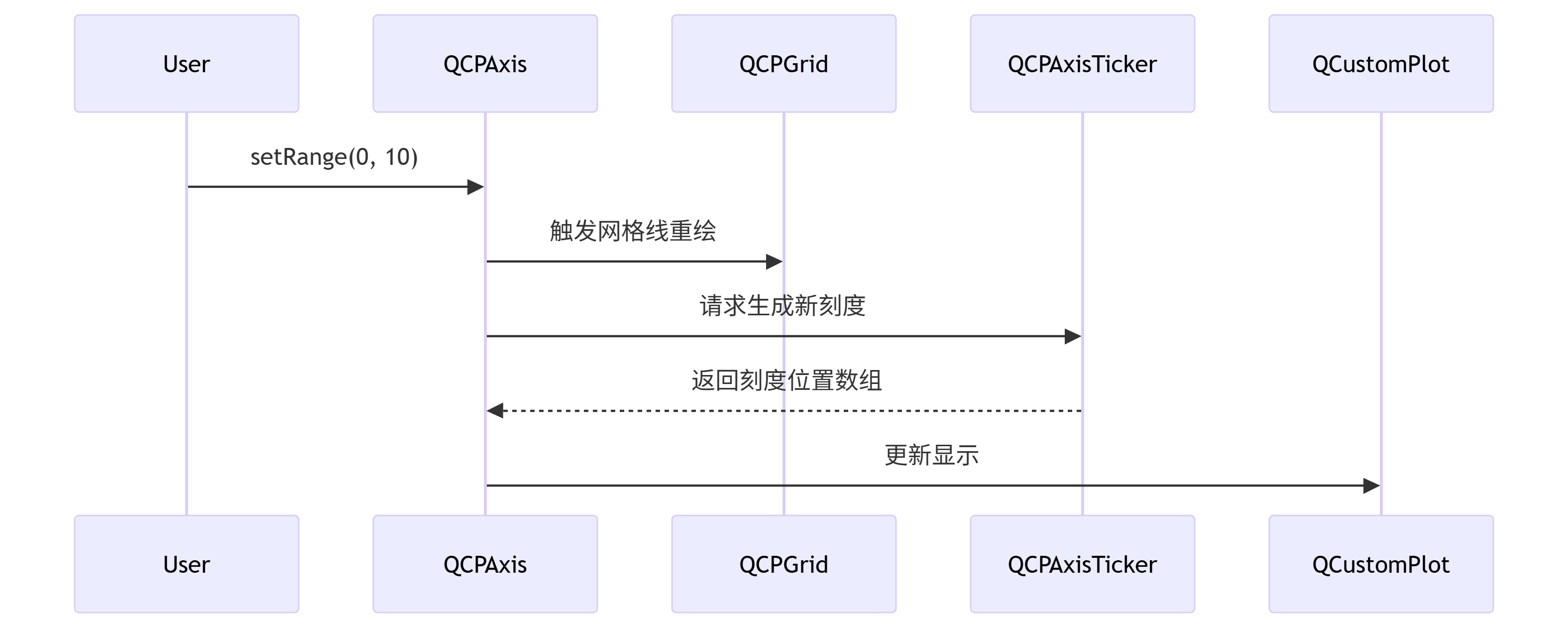

3. 交互流程示例
4. 协作流程示例
(1) 初始化坐标轴系统
cpp
// 创建主图
QCustomPlot *customPlot = new QCustomPlot;// 获取X轴并设置范围
QCPAxis *xAxis = customPlot->xAxis;
xAxis->setRange(0, 10);
xAxis->setLabel("时间轴");// 配置网格线（通过QCPAxis访问QCPGrid）
xAxis->grid()->setPen(QPen(Qt::gray, 1, Qt::DotLine)); // 虚线网格
xAxis->grid()->setSubGridVisible(true); // 显示子网格// 设置刻度生成器（QCPAxisTickerDateTime为派生类）
QSharedPointer<QCPAxisTickerDateTime> dateTicker(new QCPAxisTickerDateTime);
dateTicker->setDateTimeFormat("hh:mm:ss");
xAxis->setTicker(dateTicker); // 绑定到X轴(2) 动态交互
cpp
// 当坐标轴范围变化时，网格线和刻度自动同步更新
connect(xAxis, &QCPAxis::rangeChanged, [](const QCPRange &newRange) {qDebug() << "新范围:" << newRange.lower << "-" << newRange.upper;// QCPGrid会根据新范围重绘网格// QCPAxisTicker会重新生成刻度
});// 手动触发重新生成刻度（例如切换时间格式）
dateTicker->setDateTimeFormat("MM-dd");
customPlot->replot();
