2KW压缩机驱动参考设计【SCH篇】

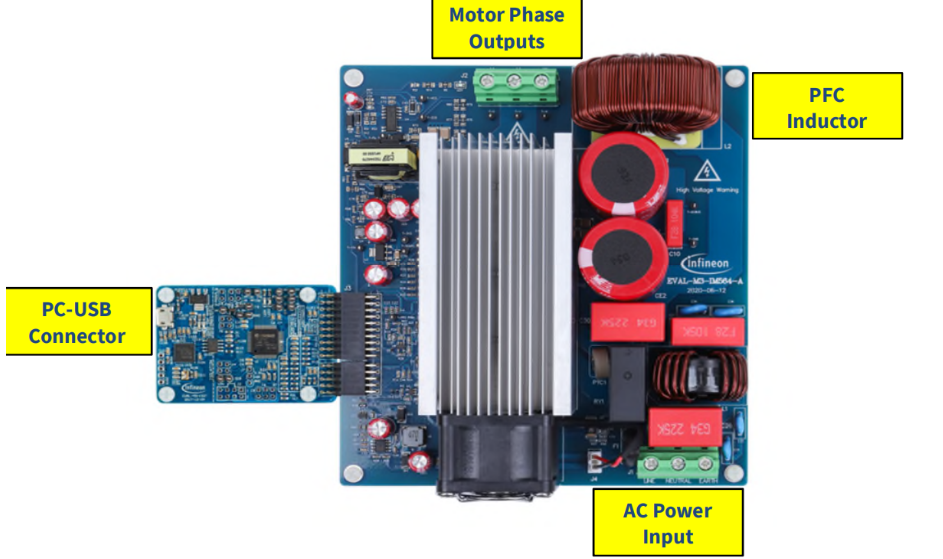

实物展示：

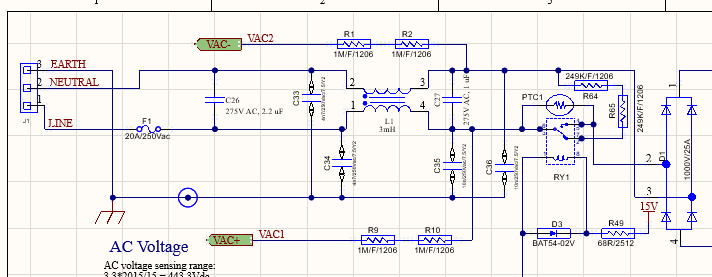

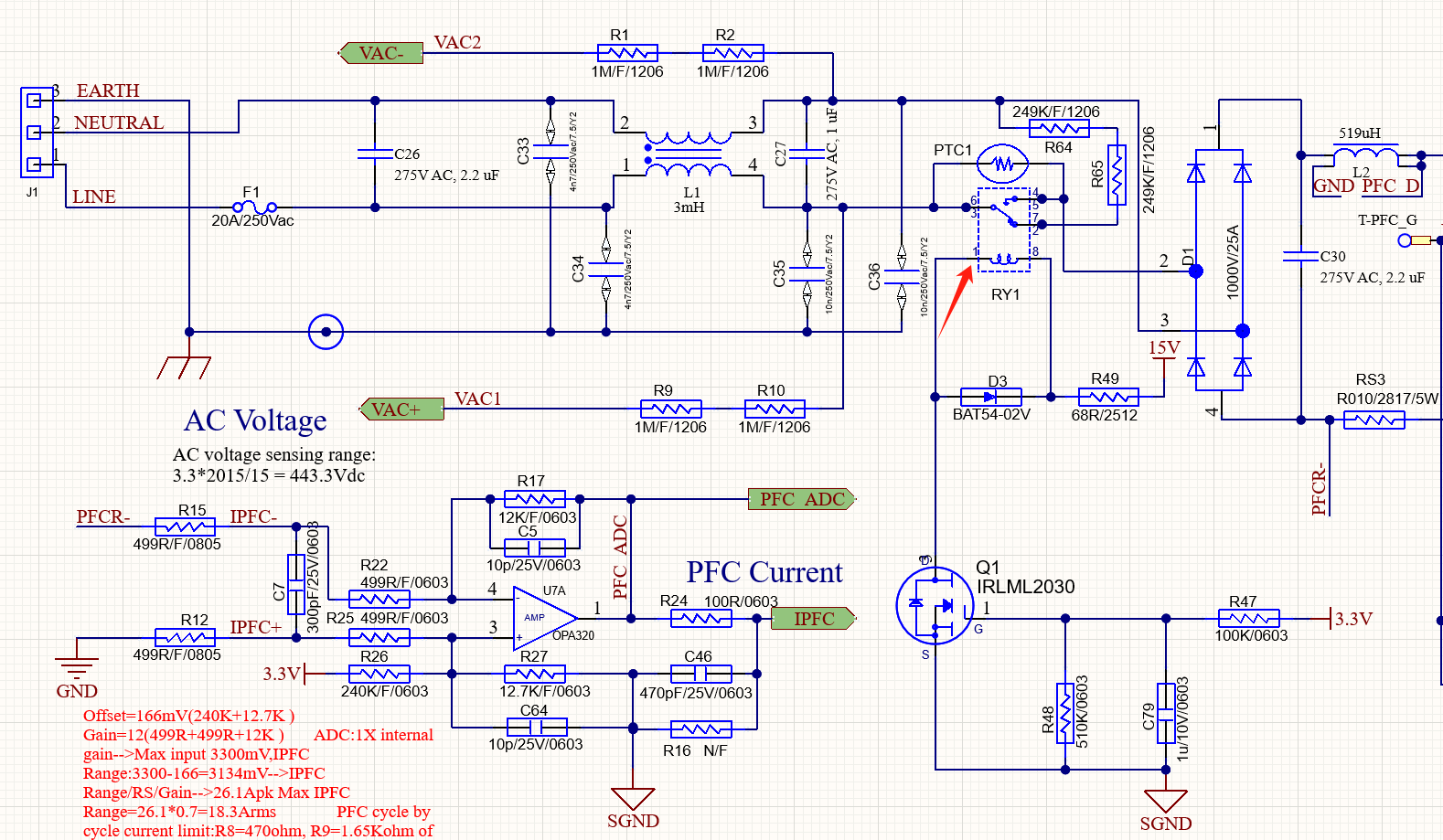

ACDC:

VAC+和VAC-为交流电压检测：

1.C33 C34作为Y电容走线宽度要求：

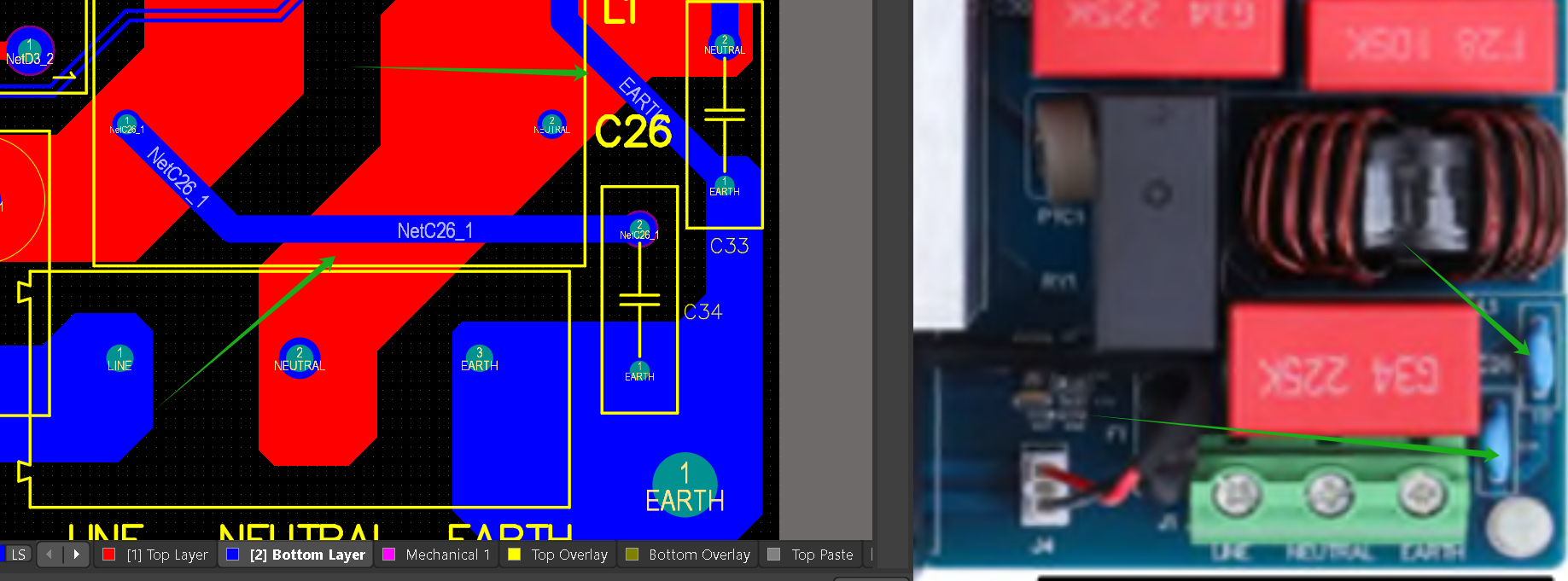

Y电容一般用于L/N到地之间（L-PE 或 N-PE），主要作用是抑制共模干扰。其走线的电流非常小，推荐使用 ≥ 1mm 宽的走线，项目中使用的是1.5mm的走线，如下图：

更重要的是爬电距离与安全间距：

根据安规要求（如 IEC 60950 / IEC 62368 / UL），在AC输入侧，Y电容的布线应满足以下间距：

项目	要求（典型值）
L/N 到 PE 的爬电距离	≥ 4mm（对于250VAC）
L/N 到 GND 的电气间隙（空气间隙）	≥ 3mm～6mm（视具体认证等级而定）

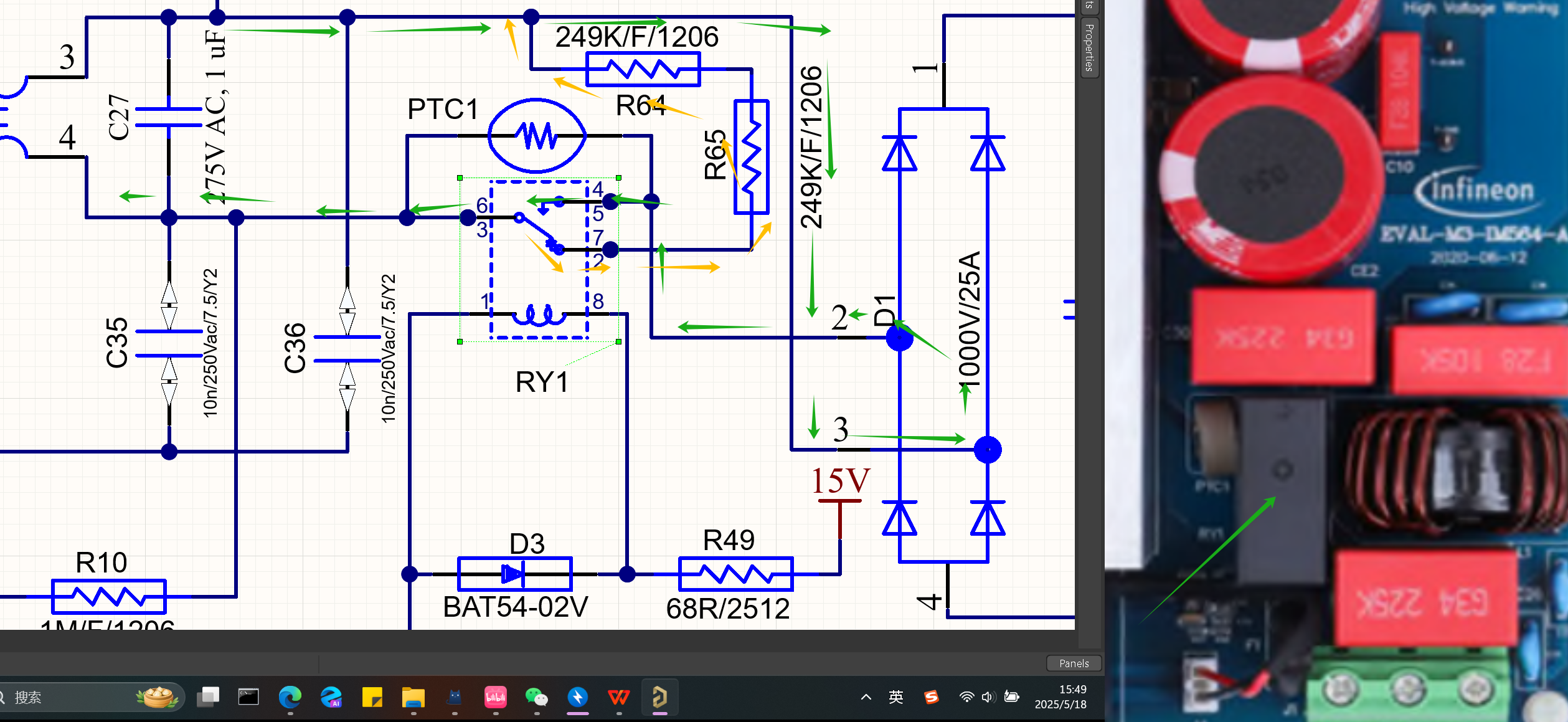

2.RY-HF14FW 是一款由日本松下电器（Panasonic）生产的功率继电器。继电器RY1用于软启动和减少稳态下的传导损耗。这个功率继电器有两个作用：

1.配合PTC检测上电浪涌电流

2.断电时候配合R64和R65对大电解电容放电

注意：继电器并联D3，感性元件回流路径

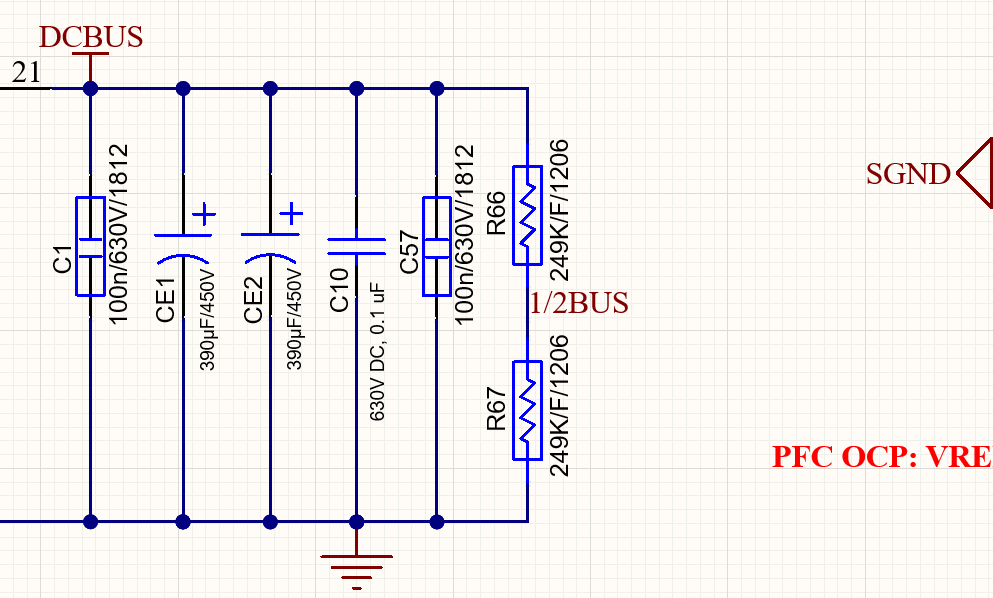

R67和R66的作用：为旁边的电容提供泄放通道

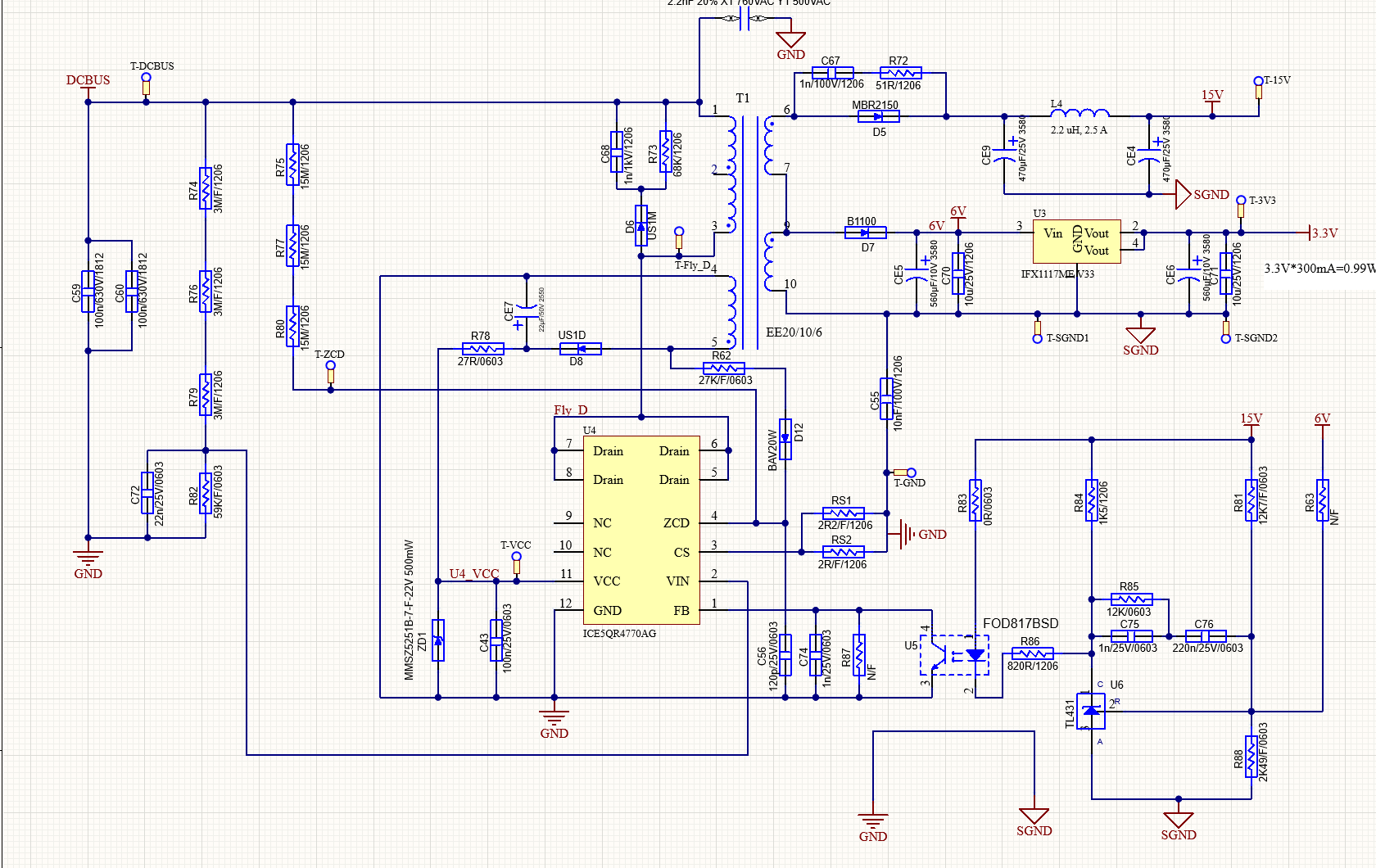

ICE5QR4770AG 是英飞凌（Infineon Technologies）推出的一款第五代 Quasi-Resonant（准谐振）CoolSET™ 集成电源管理芯片，集成了高压 CoolMOS™ 功率 MOSFET 和高性能的 PWM 控制器，适用于高效、低待机功耗的 AC-DC 反激式（Flyback）电源设计。

IFX91041EJV 是英飞凌（Infineon Technologies）推出的一款集成式降压型（Buck）DC-DC 开关稳压器，适用于工业自动化、智能计量、楼宇控制等领域。

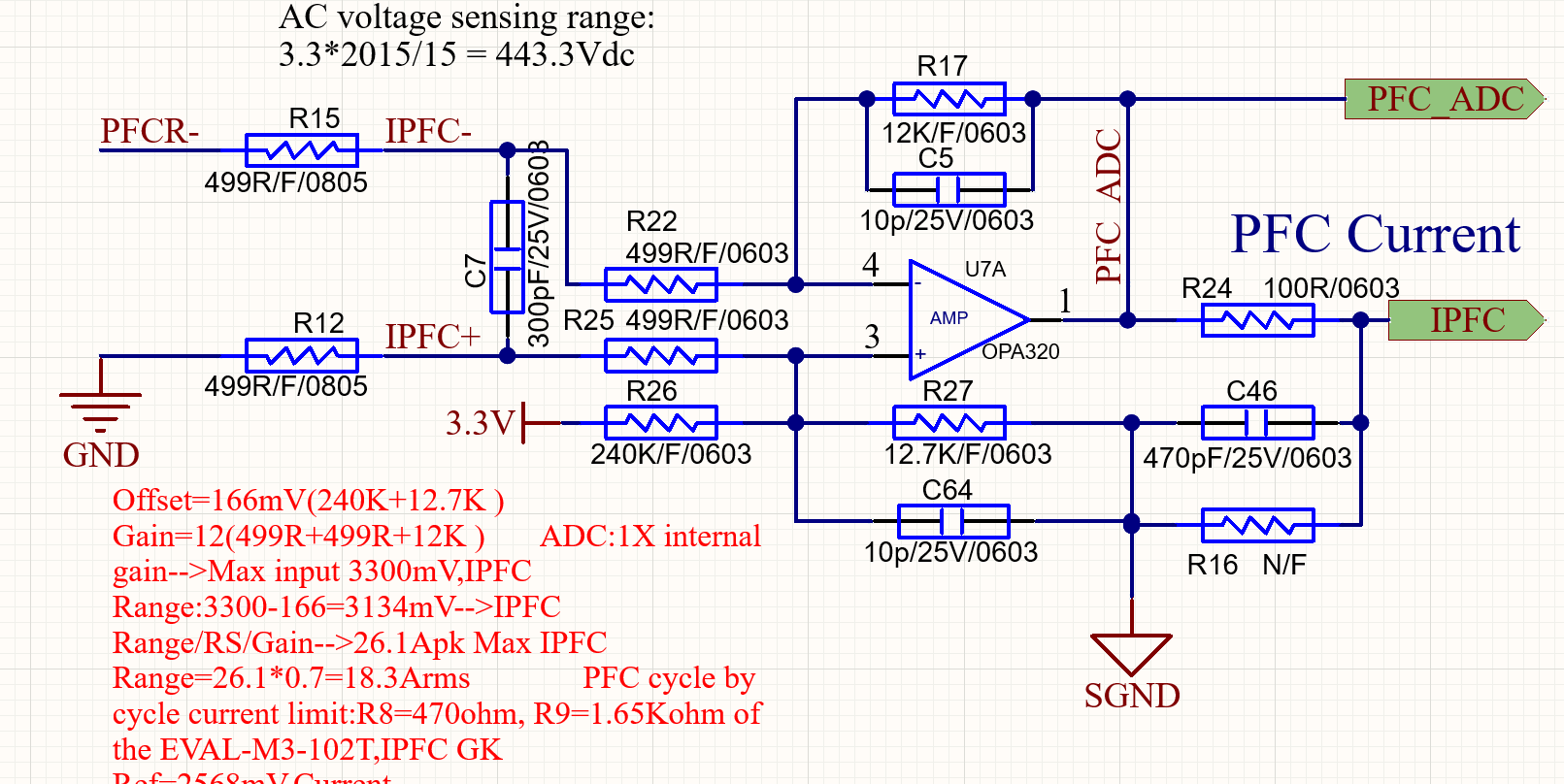

PFC电路：

IRS44273L 是英飞凌（Infineon Technologies）推出的一款单通道低侧（low-side）栅极驱动器集成电路（Gate Driver IC），适用于驱动 N 沟道 MOSFET 和 IGBT 等功率器件。

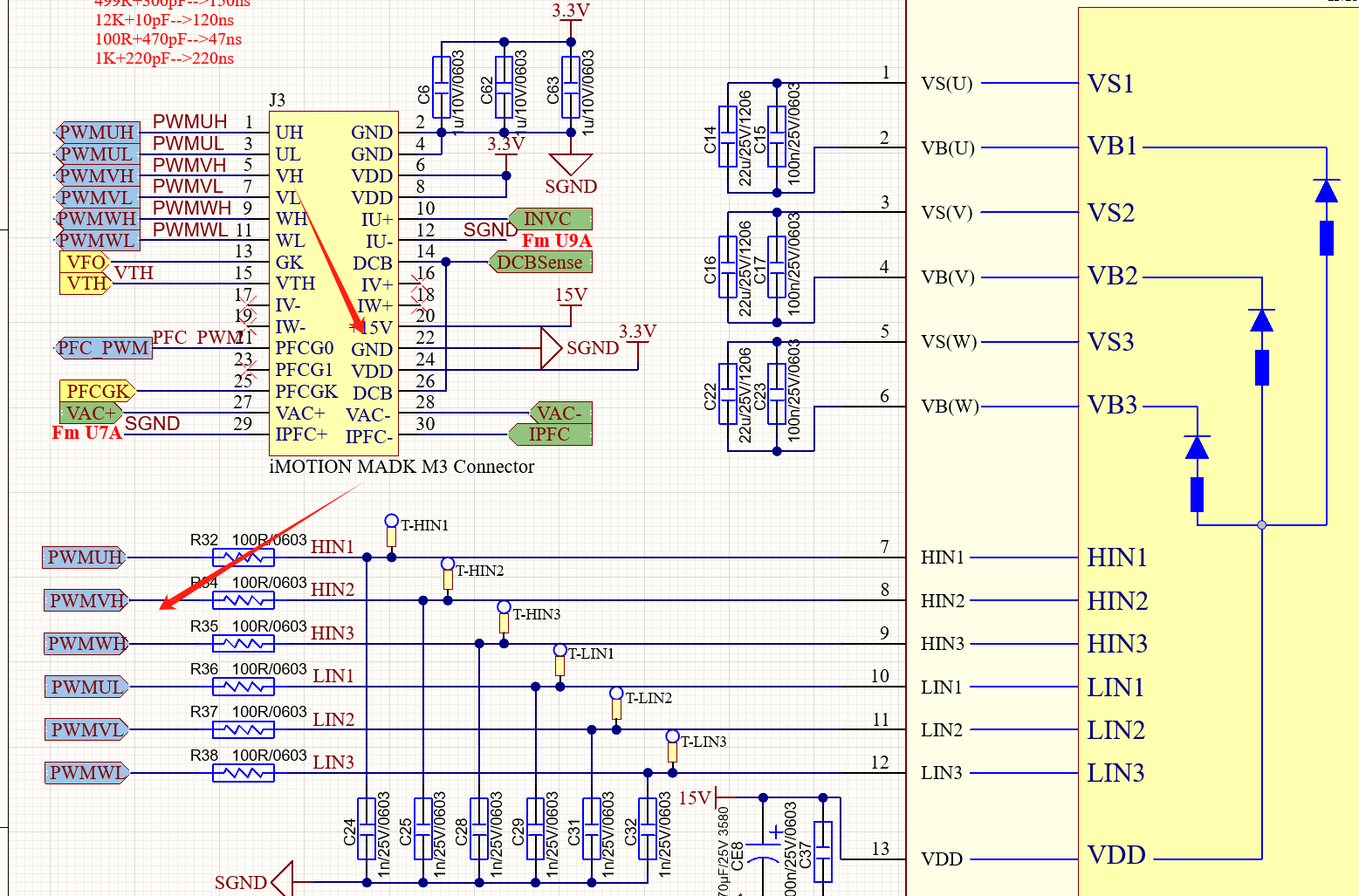

IPM电路：

PWM由外界输入：

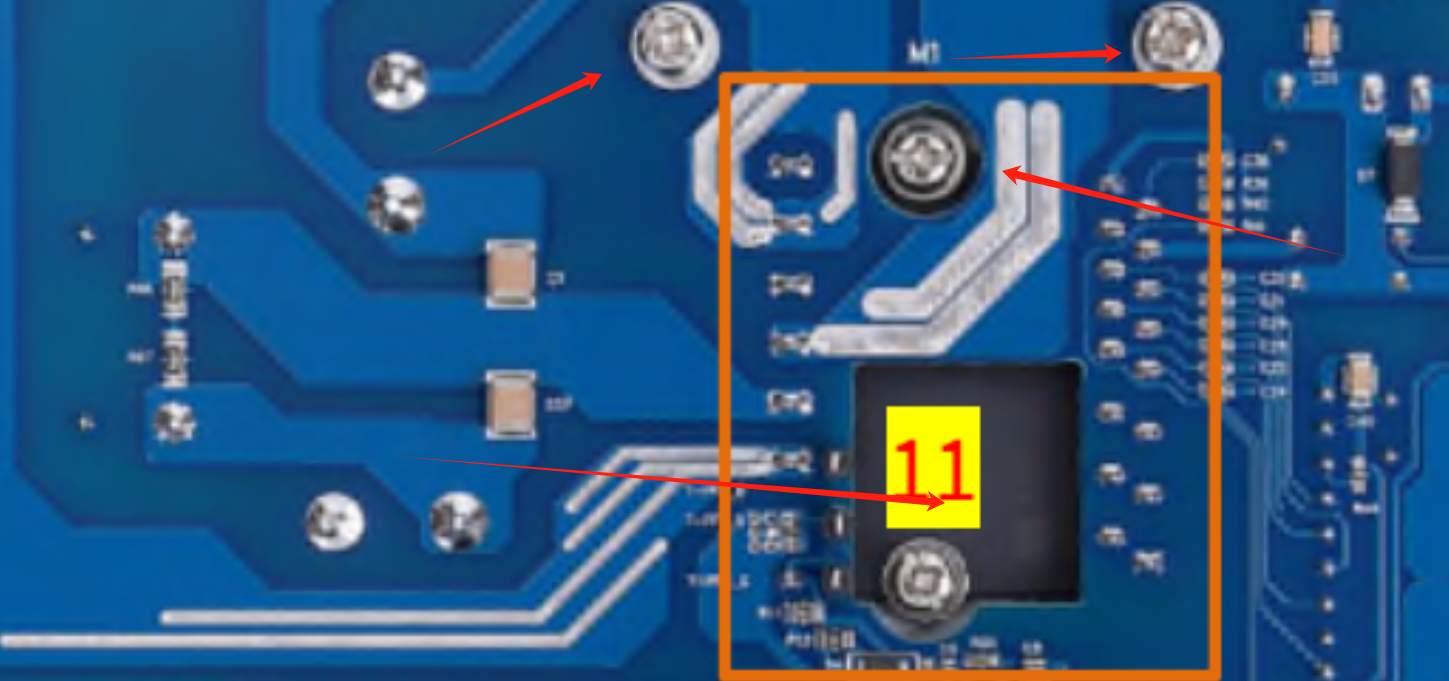

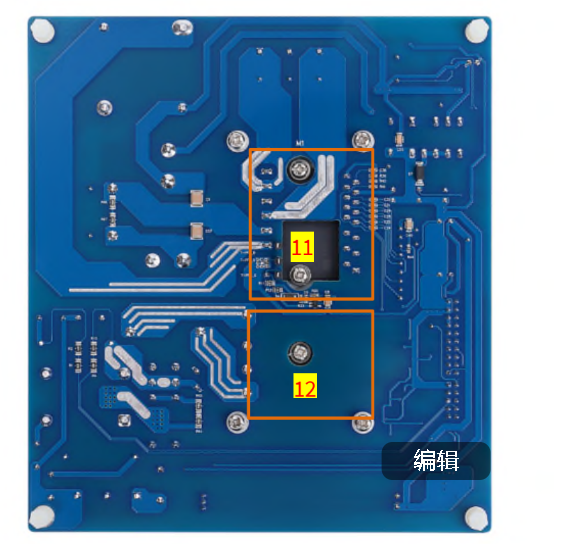

集成的IGBT下面开槽，增强散热能力：

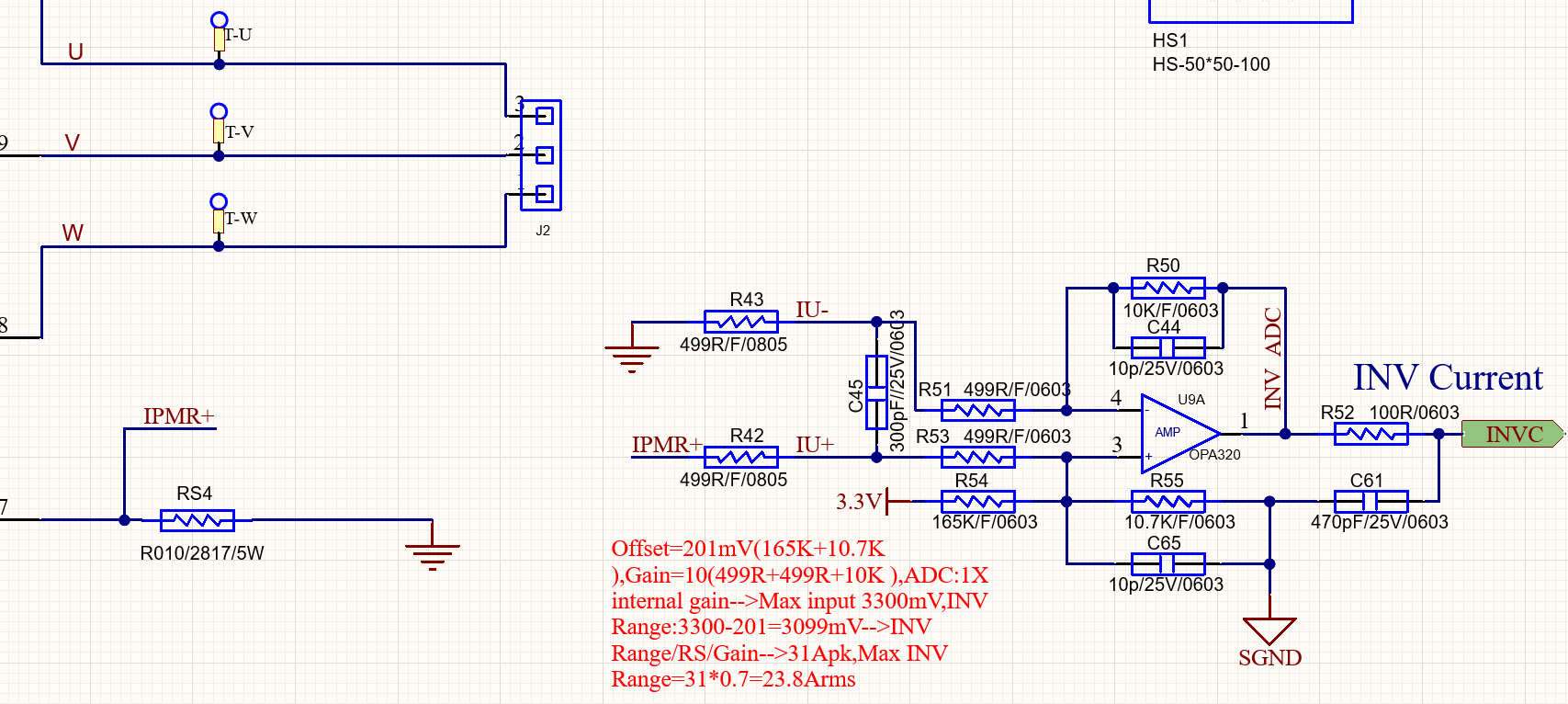

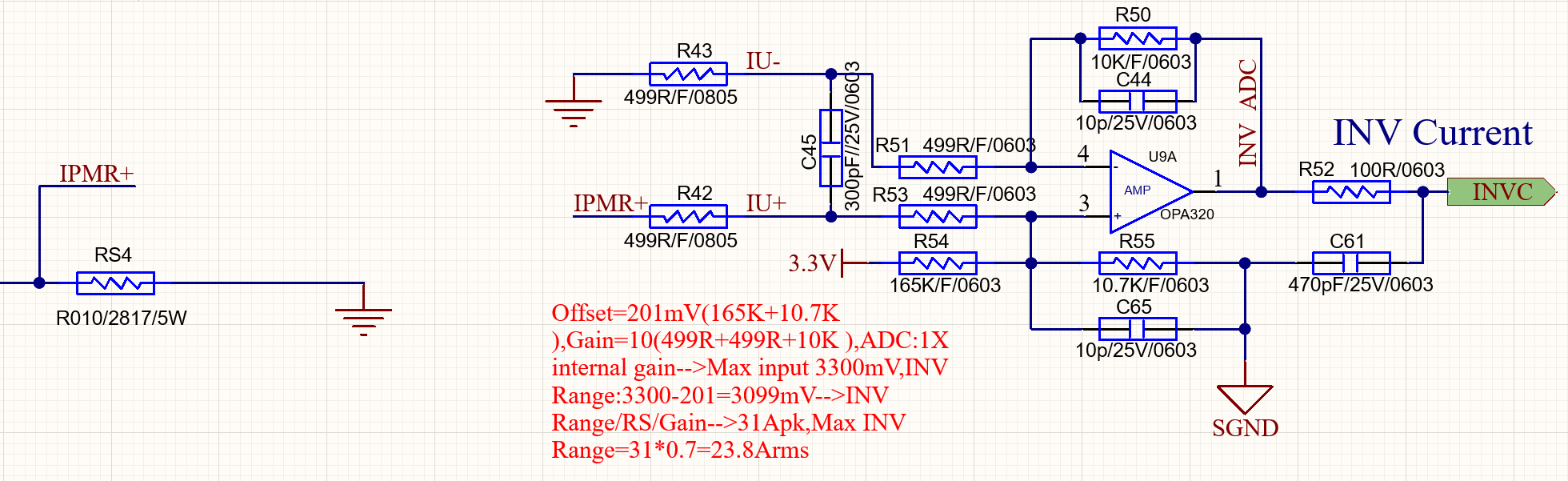

相电流检测电路：

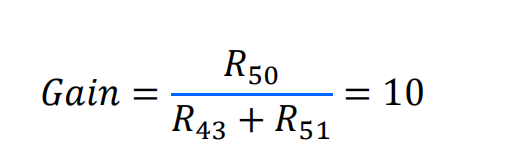

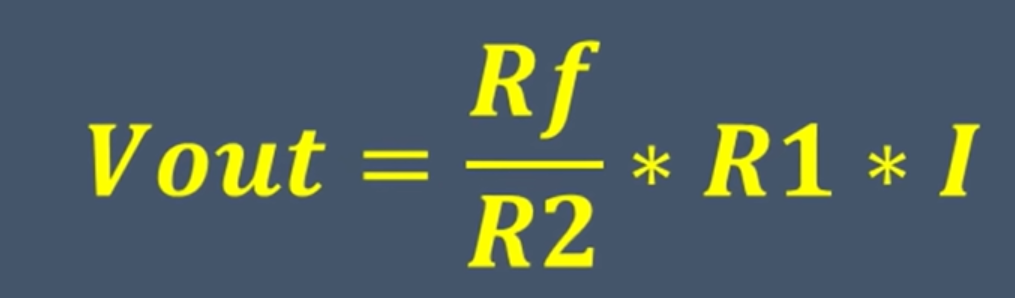

增益：

偏置：

在电路中，Offset = 201mV 是通过电阻分压网络（165KΩ 和 10.7KΩ）生成的，目的是为电流检测信号提供一个直流偏置电压（零点校准）。

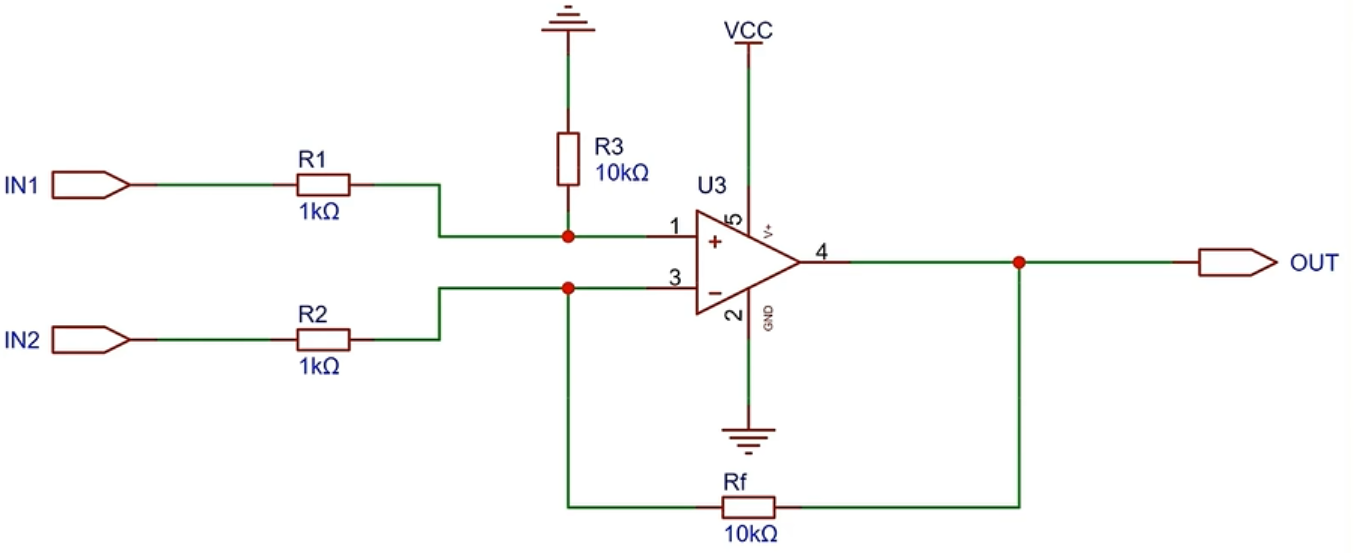

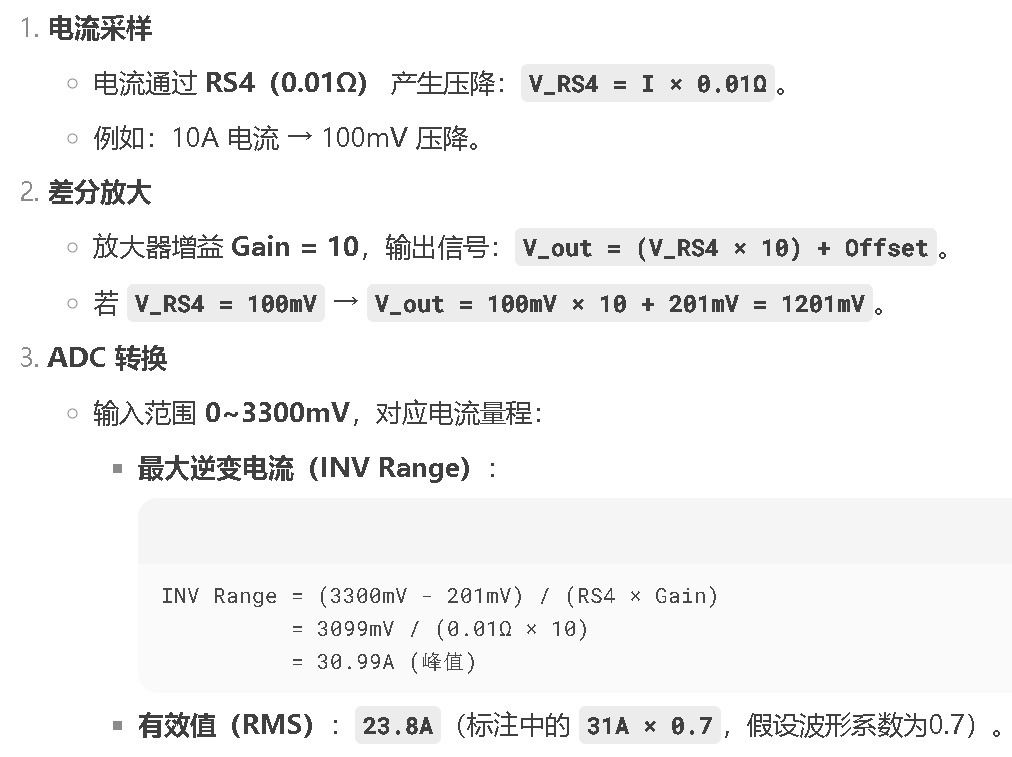

参考下图这个简化电路：

大电压检测：
