解决米勒补偿右边零点的方法

一条从M6栅极经过Cc输出到Vout，一条通过M6输出到Vout，在某个频率上，通过这两条路径的信号如果大小相等，方向相反，就会抵消，使Vout输出为0，这样就产生零点。设这个电路输出电阻Rout，同时Vout=0，则(Vin-0)SCcRout=gmVinRout，得到S=gm/Cc，有右半平面零点。右零点的特性是增加幅度，减小相位。如果此零点靠近单位增益带宽，则会产生稳定性问题。

Miller 补偿会有一个前馈通路，形成一个右半平面的零点，所以一般会切断这个前馈通路，有几种方法去消除这个零点的影响。
1）抵消前馈路径，在补偿电容的反馈路径中放一个单位增益缓冲器
2）在补偿电容的反馈路径中放一个调零电阻
3）在补偿电容路径上添加一个共栅管
4）进行前馈补偿

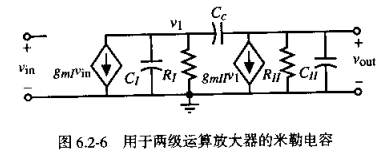

Miller 电容补偿

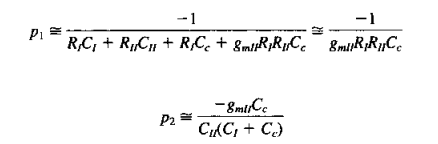

Miller 电容补偿的零极点如下：

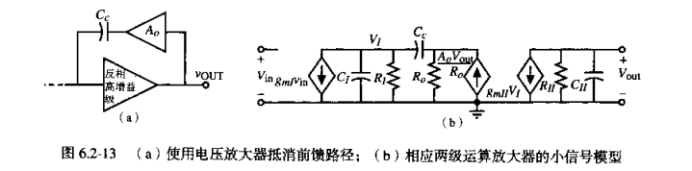

在补偿电容的反馈路径中放一个单位增益缓冲器

零极点如下：

跟miller 补偿相比，P2的极点稍高一些，右边零点没有了，变成左边的零点。但又附加一个P4的极点。

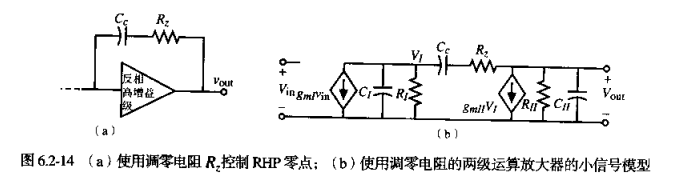

在补偿电容的反馈路径中放一个调零电阻

零极点如下：

跟miller 补偿相比，P1、P2的极点一致，零点通过调节电阻可以变成左半平面零点，同时可以用来抵消P2，成为单极点系统，如果附加P4的极点足够远。

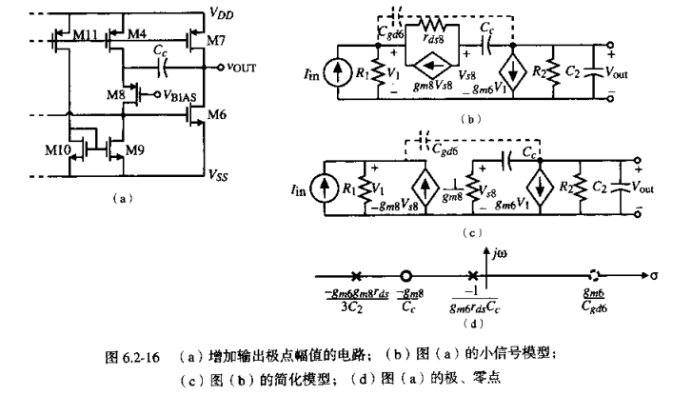

在补偿电容路径上添加一个共栅管

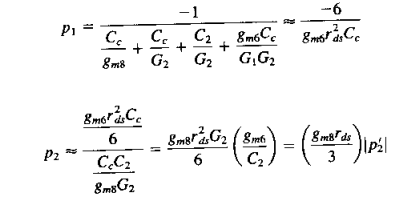

零极点如下：

P2’为miller 补偿的第二个极点，第二个极点推的更远。还有一个左边的零点gm8/SCc. 如果算上寄生的Cgd6，有一个右边零点,但这个零点比较远。一般不考虑。

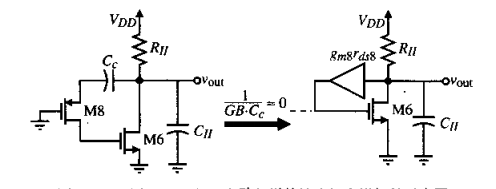

如果频率较高，Cc短路，如右图所示，则Voutgm8rds8gm6=Iout，得到Vout/Iout=1/(gm6gm8*rds8),这个就是输出电阻，再乘以电容Cii，就可以得到第二极点P2.

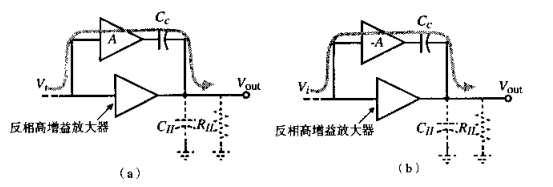

前馈补偿

由于图a前馈通路引入一个右边零点，我们可以把A变成-A，这样前馈通路引入的右零点变成左零点。这个左零点为-gmii/(A*Cc)
