学习海康VisionMaster之直方图工具

一：进一步学习了

       今天学习下VisionMaster中的直方图工具：就是统计在ROI范围内进行灰度级分布的统计

二：开始学习

     1：什么是直方图工具？

     直方图工具针对输入灰度图像的指定ROI区域，输出该区域的图像灰度直方图、图像累计直方图、像素个数、最小灰度值、最大灰度值、灰度中值、灰度众数、灰度均值、灰度标准差、对比度等信息。

  2：应用场景

1. 图像灰度分布分析：

      （1）：显示图像中像素灰度值的分布情况

      （2）：横轴代表灰度级(0-255)

      （3）：纵轴代表该灰度级对应的像素数量

   2：主要应用场景

       （1）：图像质量评估

       （2）：对比度分析

       （3）：亮度调整依据

       （4）：阈值分割参考

三：直接上案例

1：先导入需要测试的图片集合

2：使用轮廓定位，把两个组件的线连起来，这里是需要设定模版匹配功能，这样图像不管怎么旋转都能准确定位图像位置，具体操作步骤可以参考前面课程

3：拖入位置修正功能：这个非常重要，这里也不提了，可以参考上一篇笔记

4：拖入直方图模块

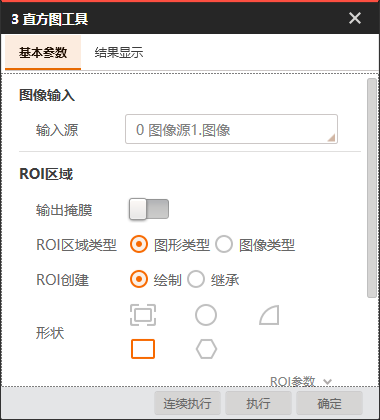

5：双击组件，开始设定参数：

基本参数这里就是画ROI，设定跟踪参数和之前的工具是一样的方法

这个工具没有运行参数，它其实作为一个辅助工具，就是用来获取数据的，给后续的图像处理提供数据支撑

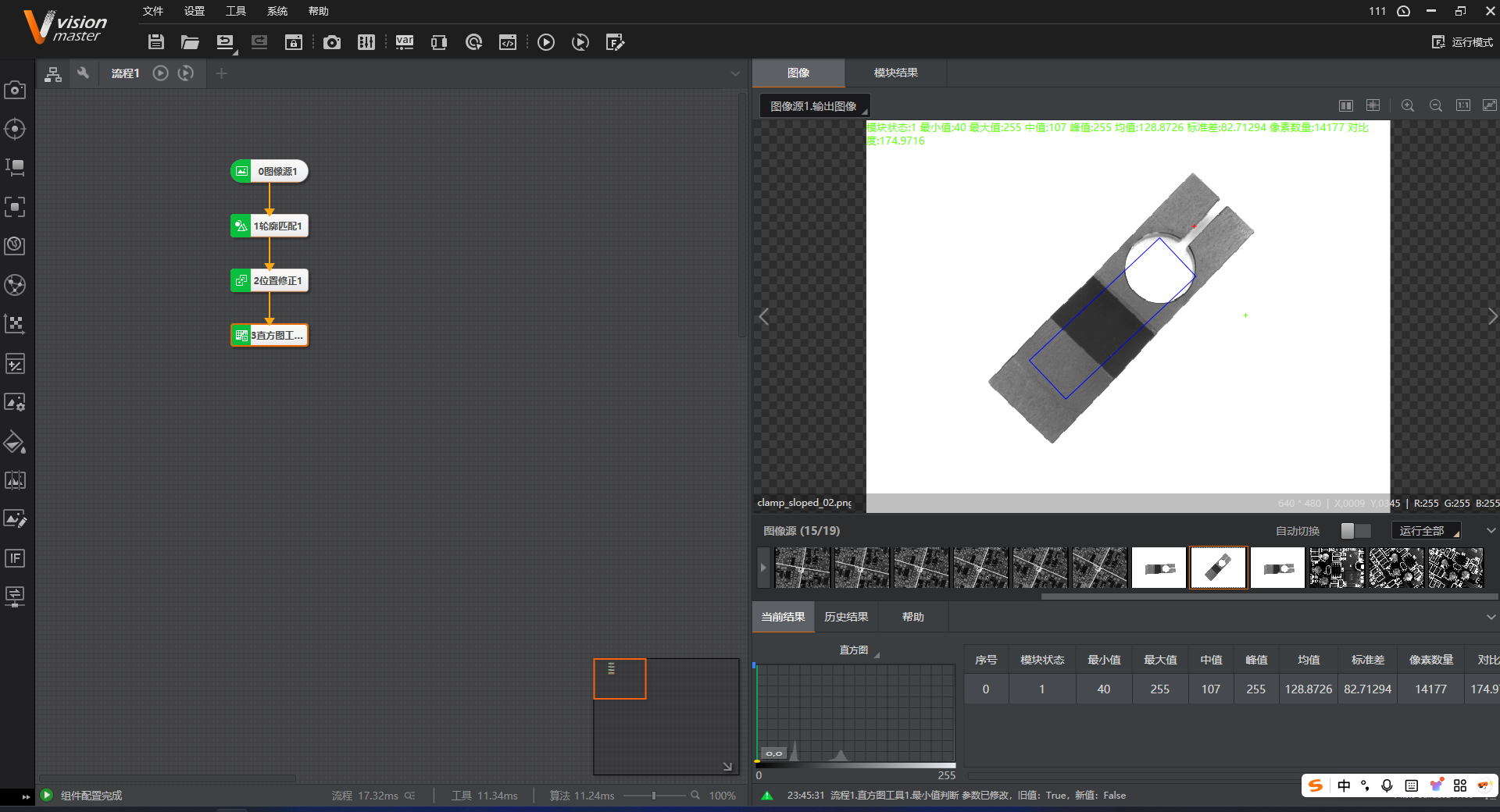

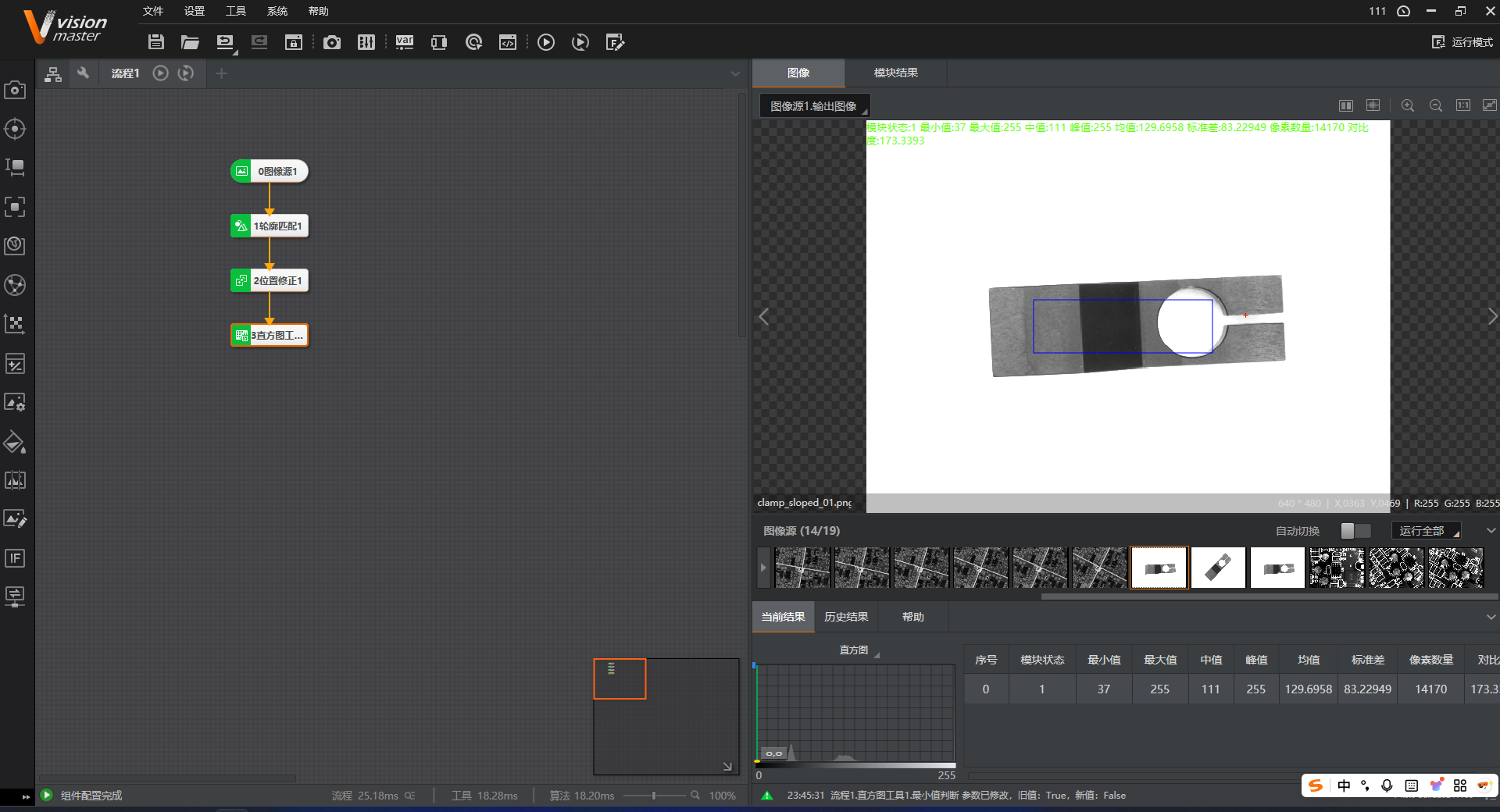

四：实测：上述设定好参数，开始实际测量看看效果

这一栏就是测量出来的数据，依据这个数据我们就可以做后续处理，比如做自动亮度补偿功能，自动二值化功能等等。
