电磁场分析创建过程
电磁场创建过程可分为下面几步：
第一步：建立模型，包括运动域Band和求解域Region建立
第二步：材料添加，包括模型组件、Band和Region添加
第三步：前处理设置，包括运动体、边界条件、激励源等设置
第四步：求解设置，根据求解器设置
第五步：后处理，包括电磁力、电源、电磁场分布图等查看
1、建立模型

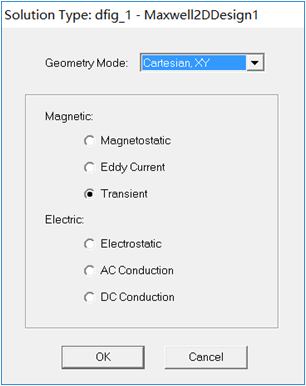

首先根据分析对象选择求解器和坐标系，如下图为瞬态场和XY笛卡尔坐标系

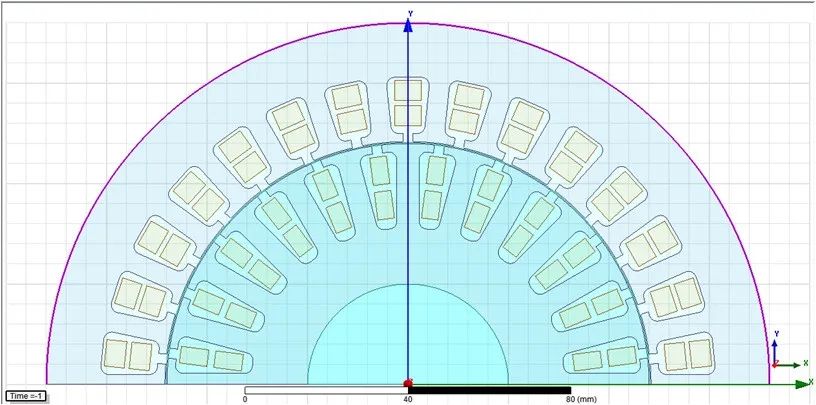

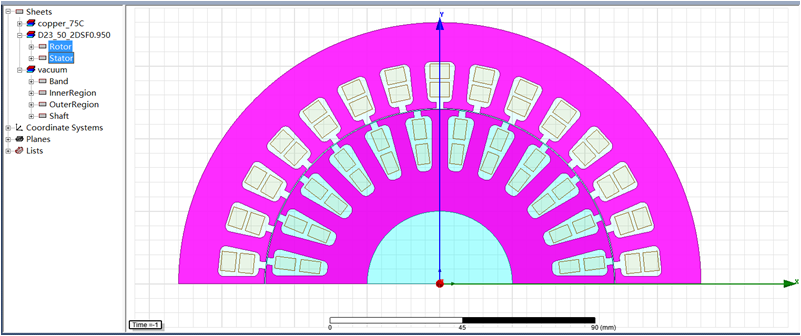

建好的模型
● 通过前面部分讲解有详细说到建模，它有两种方式，一是利用软件的作图功能进行建模，另一种是利用别的CAD建好模型再导入Maxwell，在这不作详细说明建模，图“建好的模型”为建好的模型

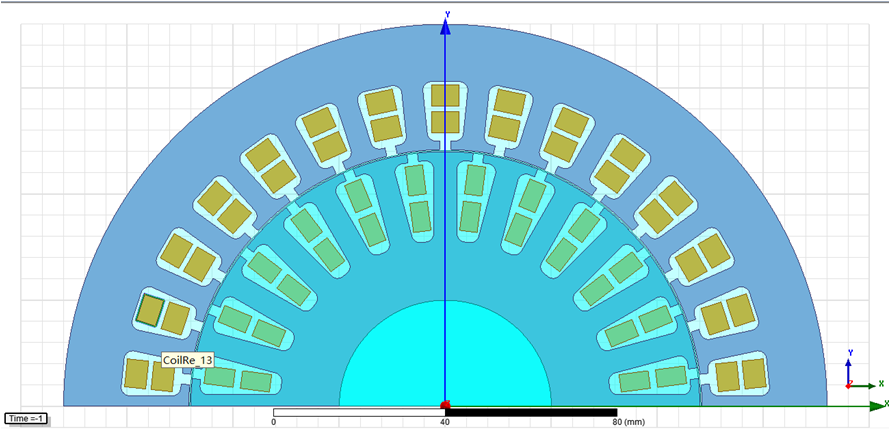

● 上面的模型是三相异步电动机，它由定子铁芯、定子绕组、转子铁芯、转子绕组、轴组成，还有运动域Band和求解域Region
2、材料添加
1）在项目树栏选中需要添加的部件
2）右击选择Properties
3）在对话框Material栏点Edit进材料库
4）选择对应的材料
5）点OK完成材料添加
1）在项目栏选中需要添加的部件
选择界面

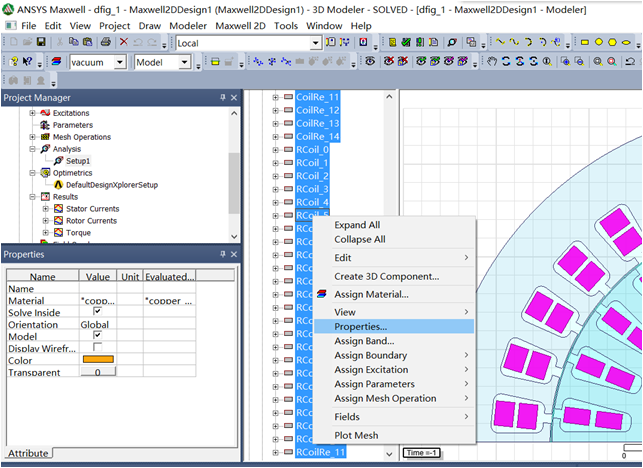

2）右击选择Properties

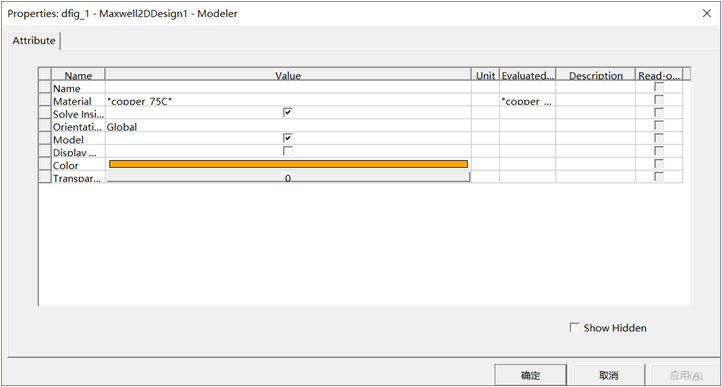

Properties界面
3）在对话框Material栏点Edit进材料库

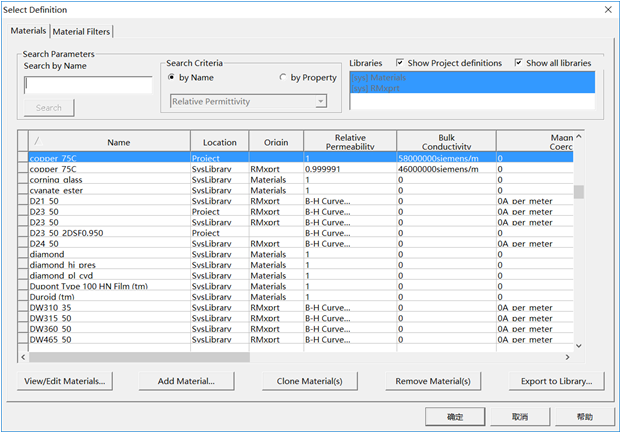

材料库界面
● 所有的部件添加材料过程是一样的，
● 如果材料库没有对应的材料需要按前面讲解的方法添加新材料
3、前处理设置
1）Model运动体设置
2）Boundaries边界条件设置
3）Excitations激励源设置
4）MeshOperations网格剖分设置
1）Model运动体设置

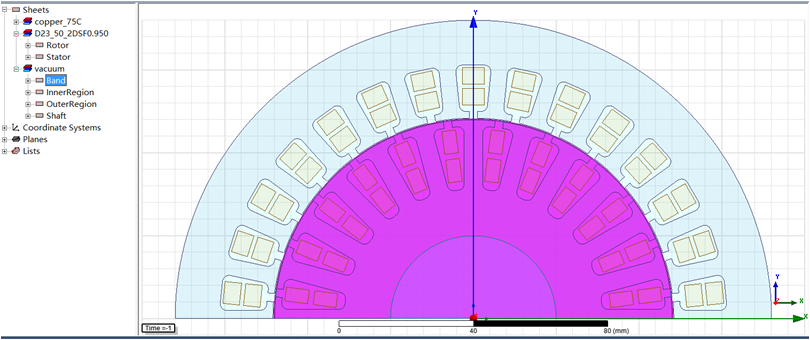

选中Band域

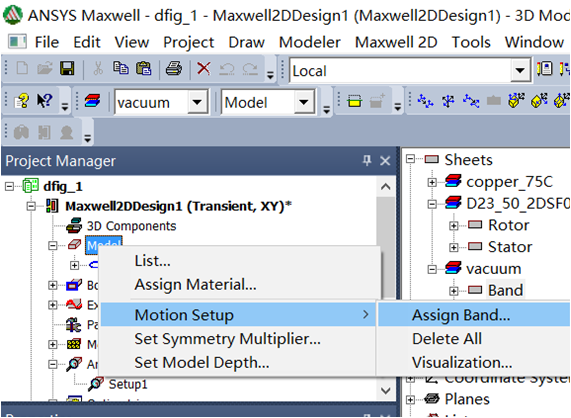

项目管理栏Model右击选择AssignBand

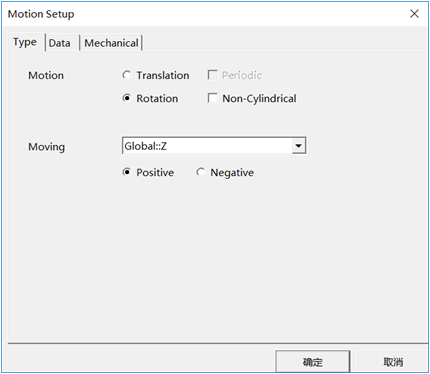

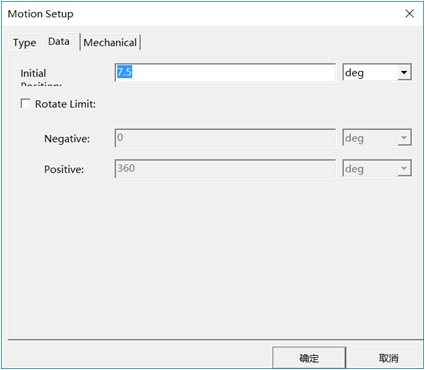

进行MotionSetup设置，Type与Data标签页设置

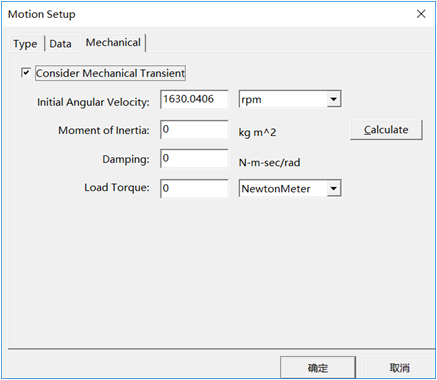

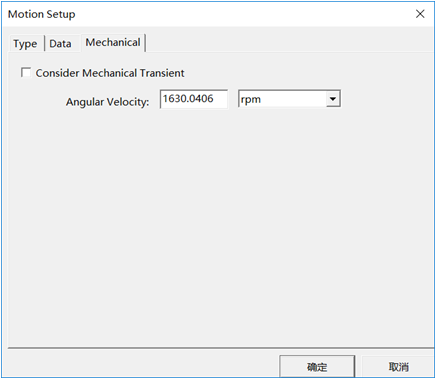

Mechanical标签页设置，如果考虑起动过程则勾选ConsiderMechanical Transient

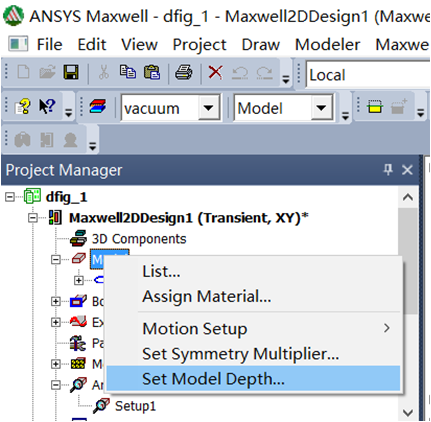

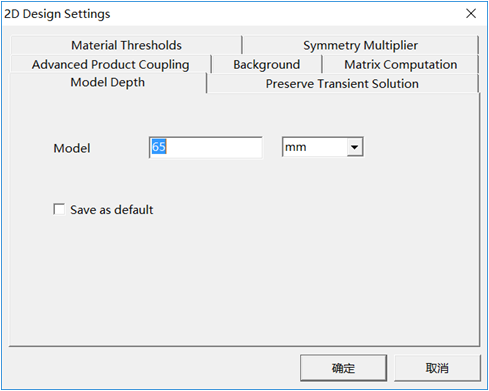

●如果是瞬态求解器且是二维，需要进行模型厚度设定
● 如果求解的结果涉及绕组需要求电感参数需要选择计算，这也是瞬态的情况

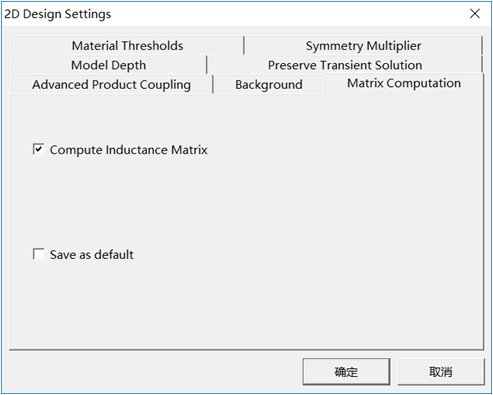

● 需要把ComputeInductance Matrix勾选
● 如果求解需要连接外电路进行耦合仿真则需要设置，这也是瞬态的情况

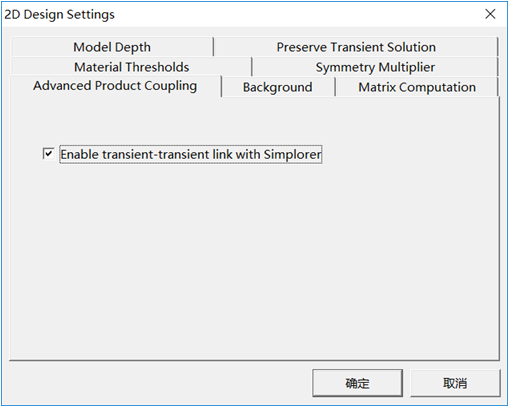

● 需要把Enabletransient-transient link with Simplorer勾选
2）Boundaries边界条件设置

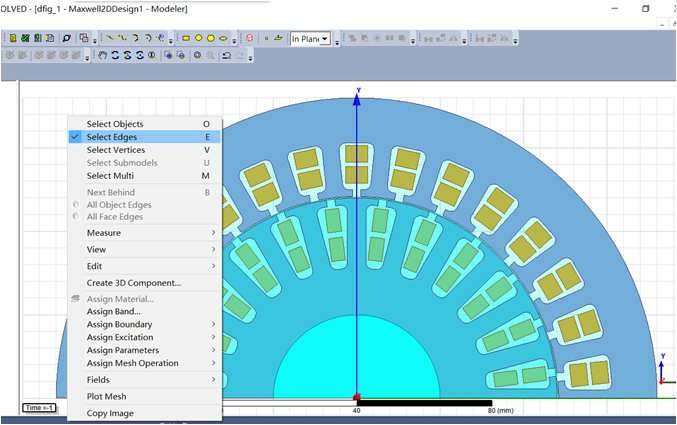

根据模型特点选择边界条件，图形右击选择SelectEdges

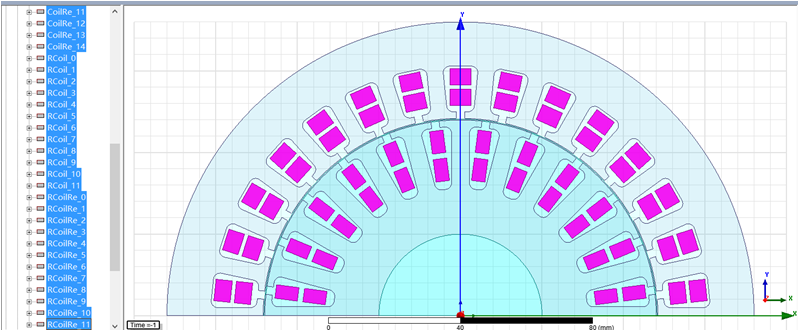

选上Region的边

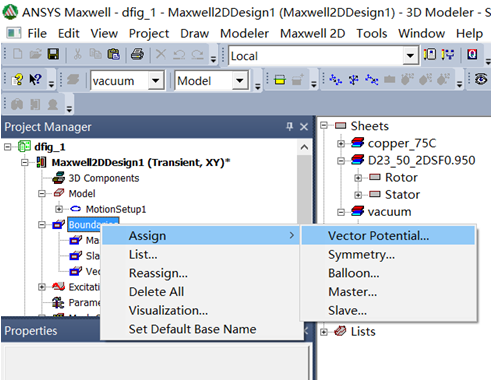

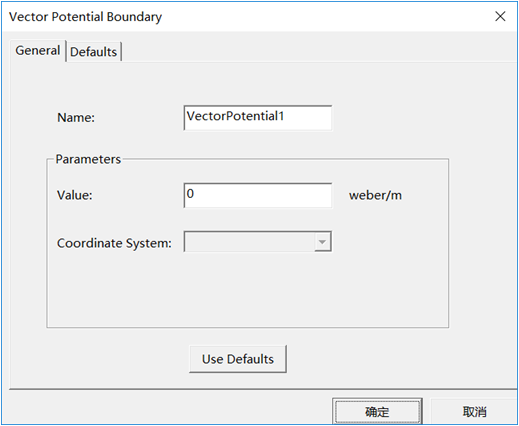

项目管理栏Boundaries右击选择VetorPotential
边界条件设置
3）Excitations激励源设置
根据求解器类型和激励源类型设置激励源，假设是绕组类型，多匝线圈，在项目树栏选中绕组

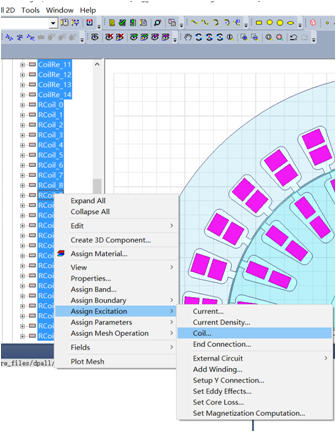

选中绕组后右击选择Coil，进行CoilExcitation设置

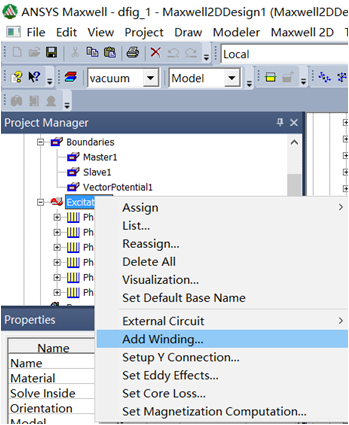

项目管理栏Excitations右击AddWinding添加绕组，根据绕组需要添加，假设是3组则添加3组Winding

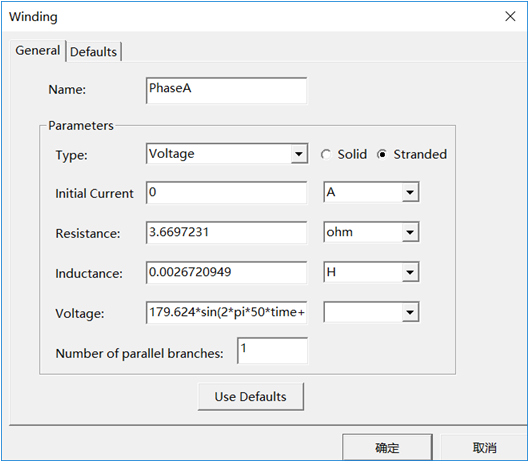

Winding绕组设置，根据实际电源选择对应的电源形成

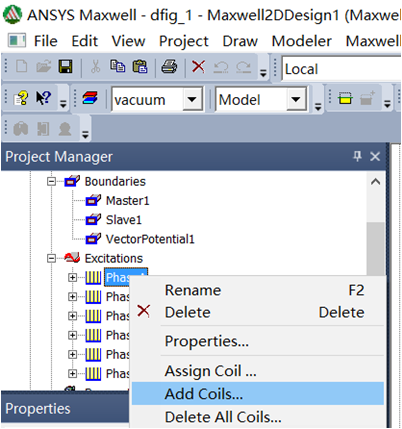

新添加的Winding右击选择Add Coils把Coils添加到对应的Winding里

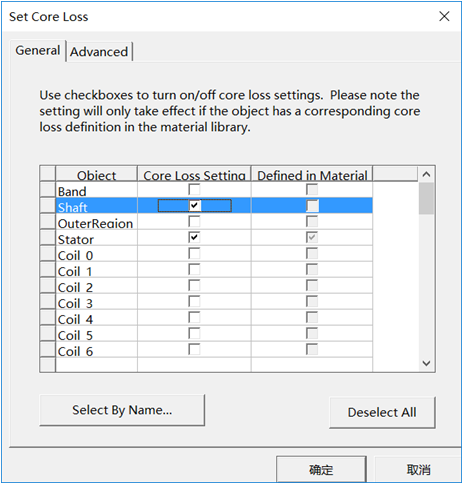

根据实际需要选择是否求解铁损耗，Excitations右击选择Set CoreLoss

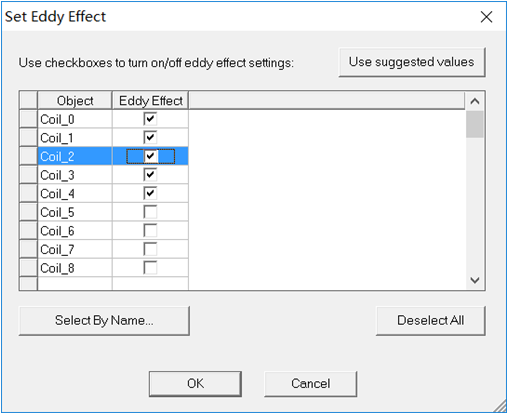

根据实际需要选择是否求解涡流损耗，Excitations右击选择Set EddyLoss
4）Mesh Operations网格剖分设置
先项目树栏选择需要剖分的部件
4、求解设置

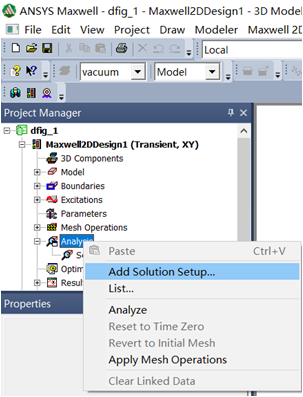

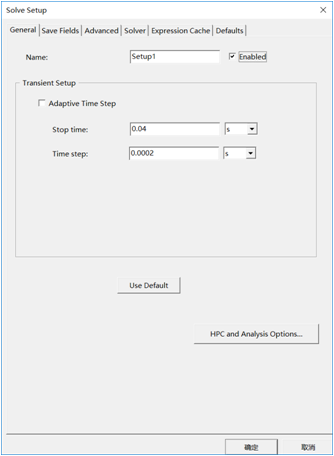

项目管理栏Analysis右击选择AddSolution Setup
针对不同的求解器其求解设置不一样
5、后处理
● 主要查看电磁场相关参数和场量结果，保证电磁场这块计算没问题才能保证后面耦合到结构的“力源”没问题
● 重点关注力结果和场分布图
● 利用电磁相关理论知识分析电磁场仿真得到的数据的准备性，需要积累一定的经验才能更好解决问题
● 电磁场分析可能需要多次反复修改才能得到想要的准确的结果

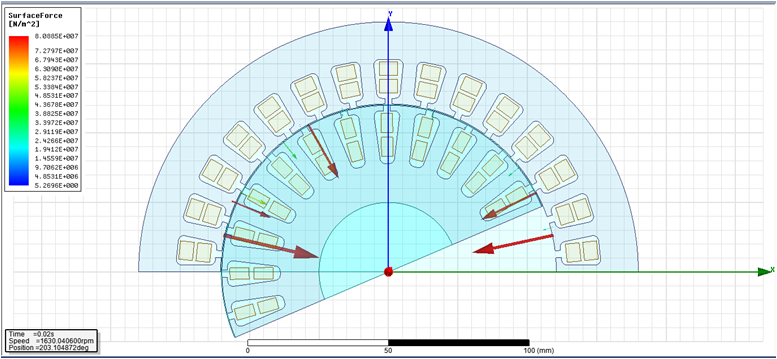

力分布图
