零件画图实战提升案例（上）
文章目录
- 案例一
- 案例二
- 案例三
- 案例四
简介：案例模型点击这里，这四个案例的大致思路就是：
拉伸的放在一起进行拉伸，先把主体给弄出来。其次再到主体上进行局部特征切除，包括切孔，切槽，做螺纹孔，做筋，或者拉伸其它附加特征等等。大致练习还有16个案例，总共要写4篇文章，再对前面的内容进行补充

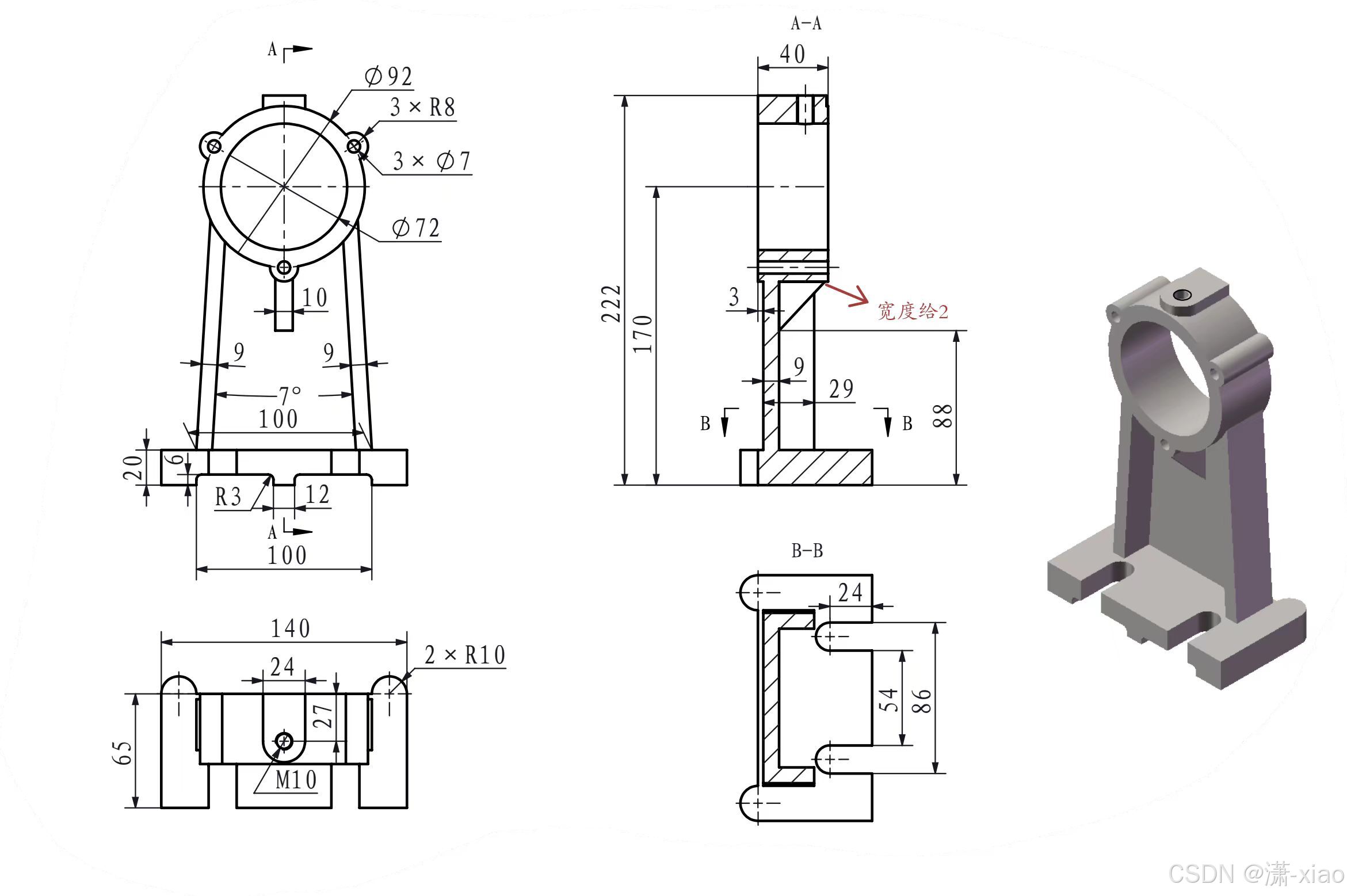

案例一
这题我的思路是：第一部分先建模主体部分，第二部分就做附加特征（比如：拉伸切除孔，做筋，阵列特征等等）

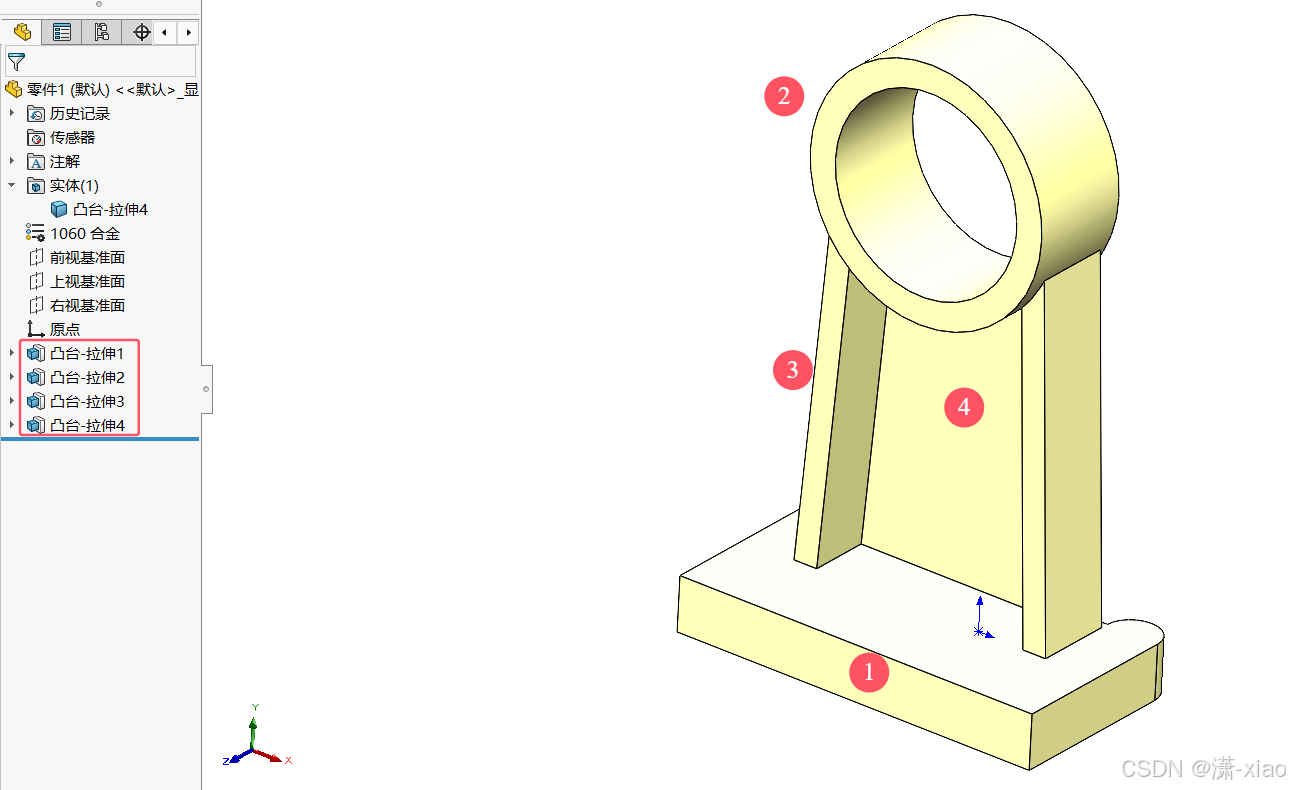

第一部分拉伸主体，总共分四步进行拉伸，先前视基准面画底板，再以右视基准面画另外三个部分

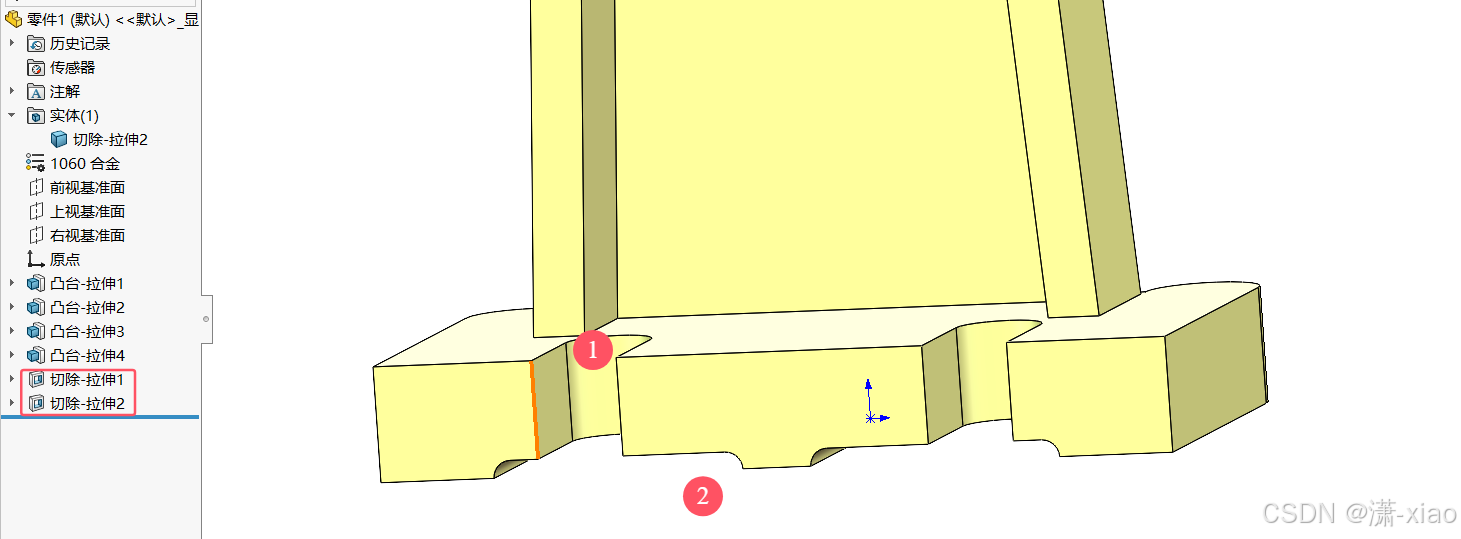

第二部分先对底板做切除操作，总共切除两个部分

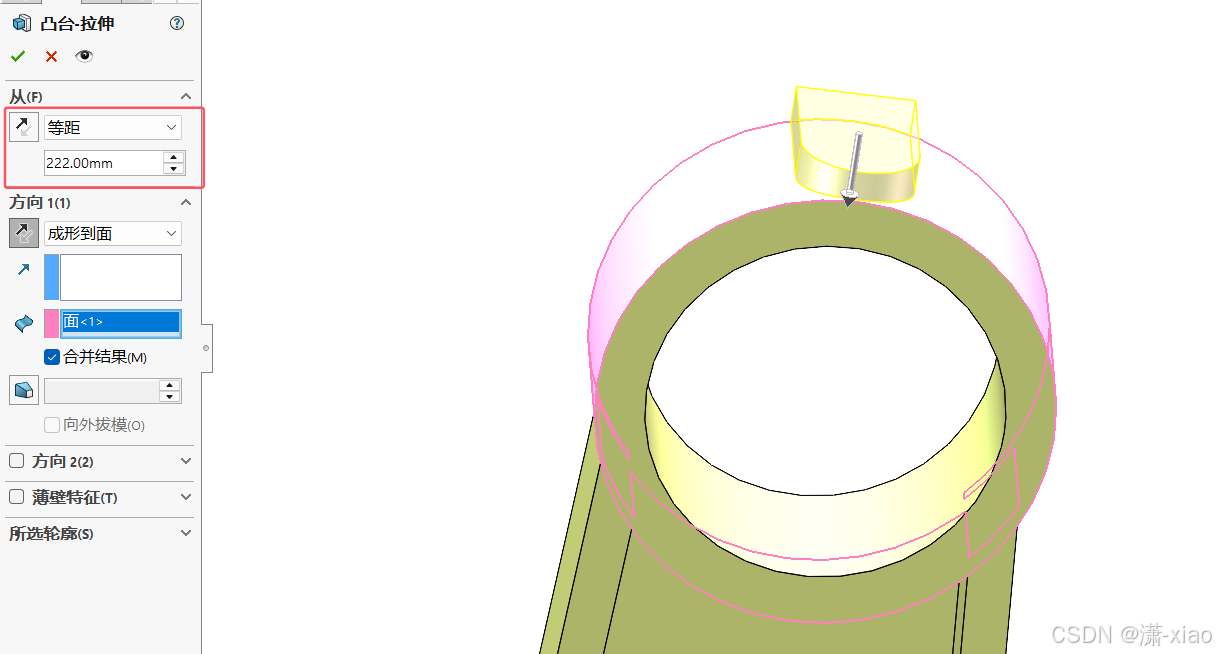

再做圆环上的局部特征（总共做两次，一次是阵列特征，一次是圆环上的板），这里做圆环上的板时可以不用去创建基准面，用拉伸等距再成形到面
再到这个板上去打个螺纹孔

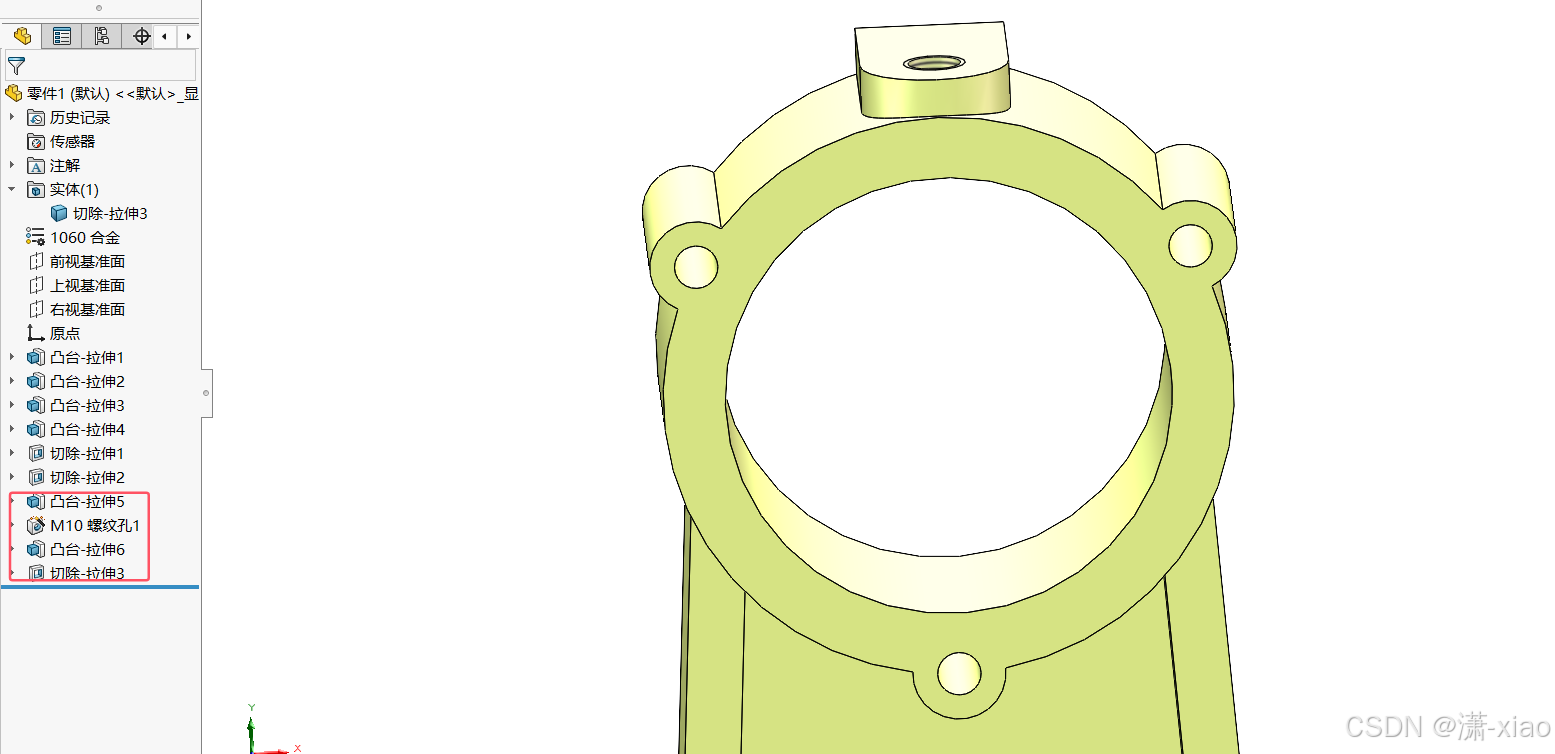

圆周阵列两次，拉伸一次，切除一次

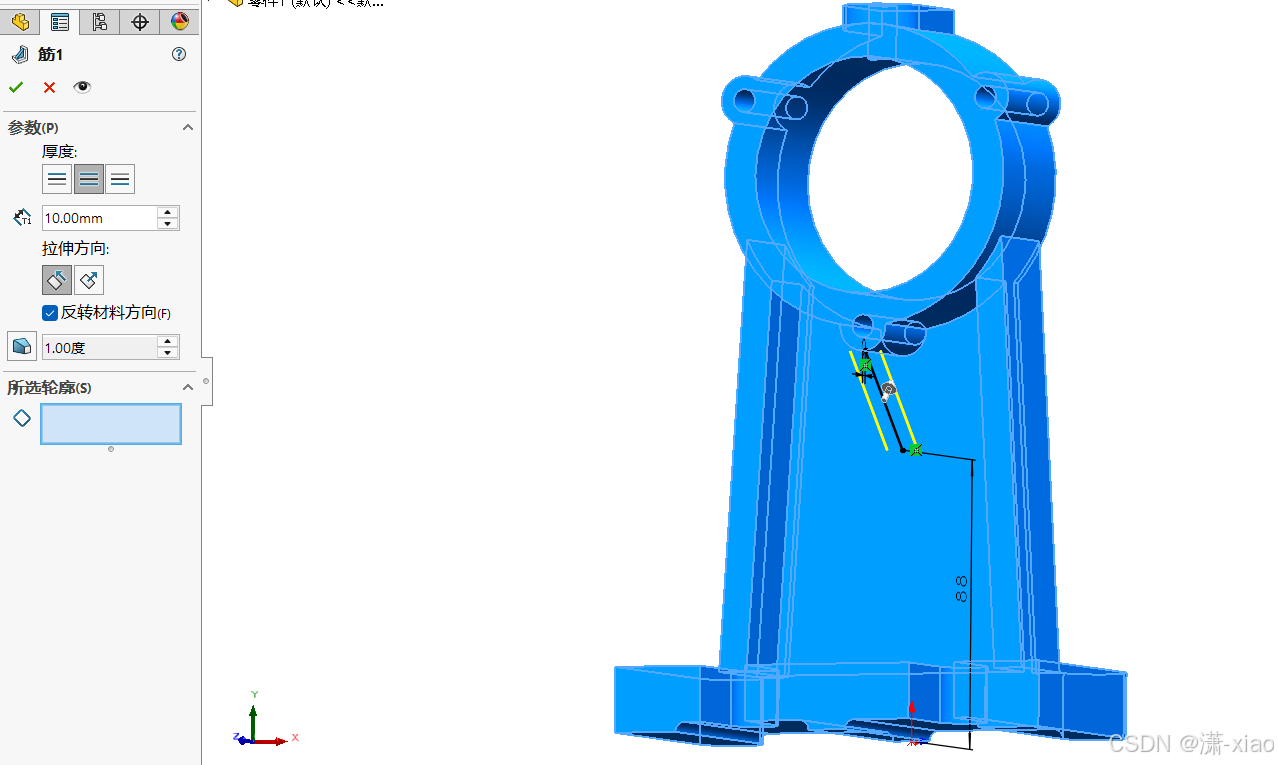

最后用筋命令收尾

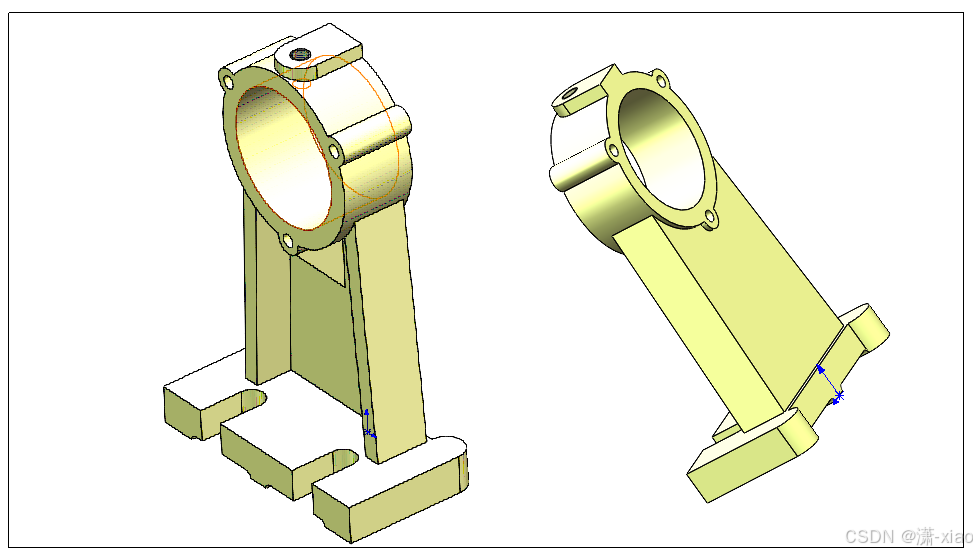

最终模型

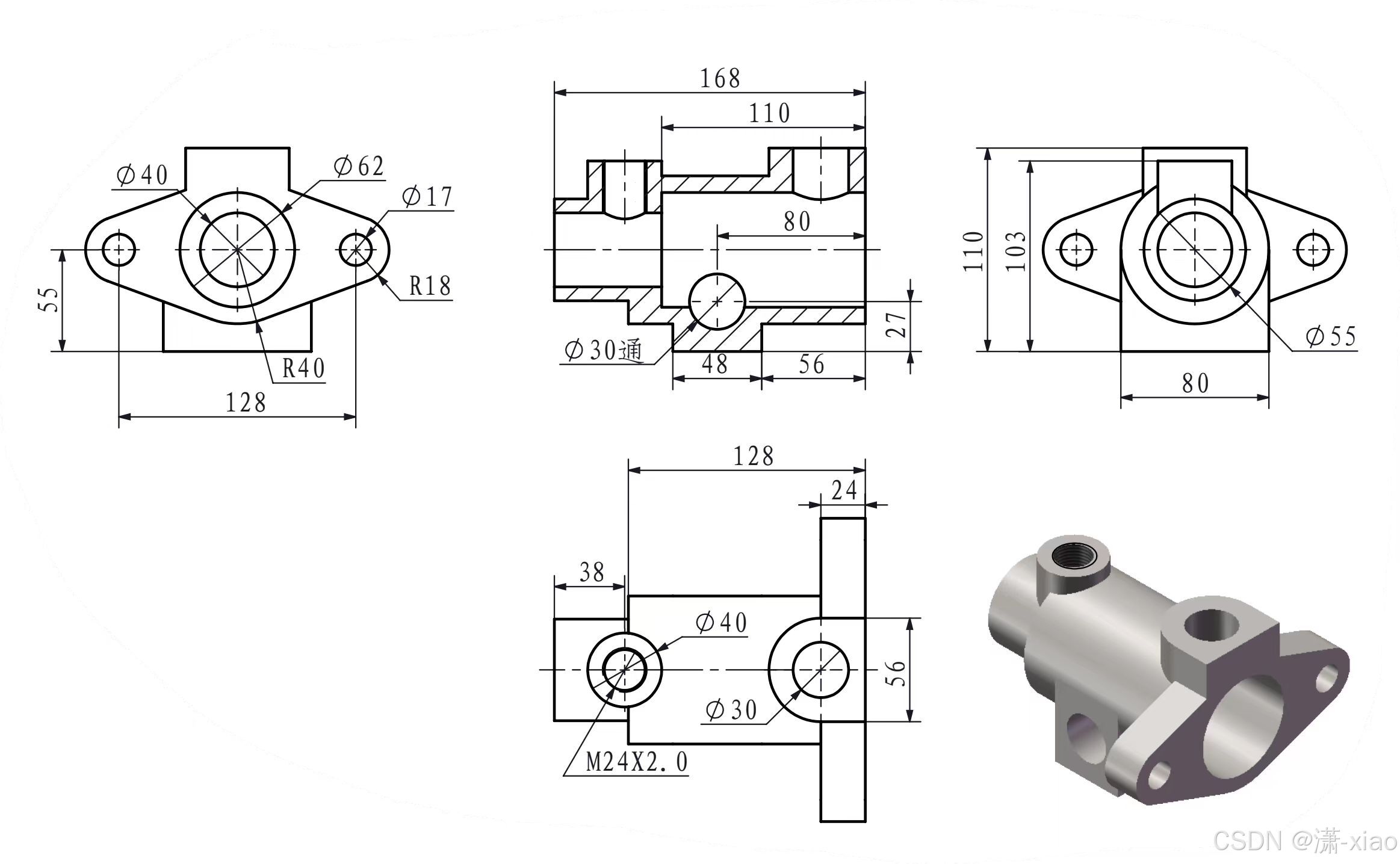

案例二
我的思路是：第一部分也是做出主体（也就是只拉伸，旋转生成主体），第二部分去做附加特征（做螺纹孔，拉伸切除）

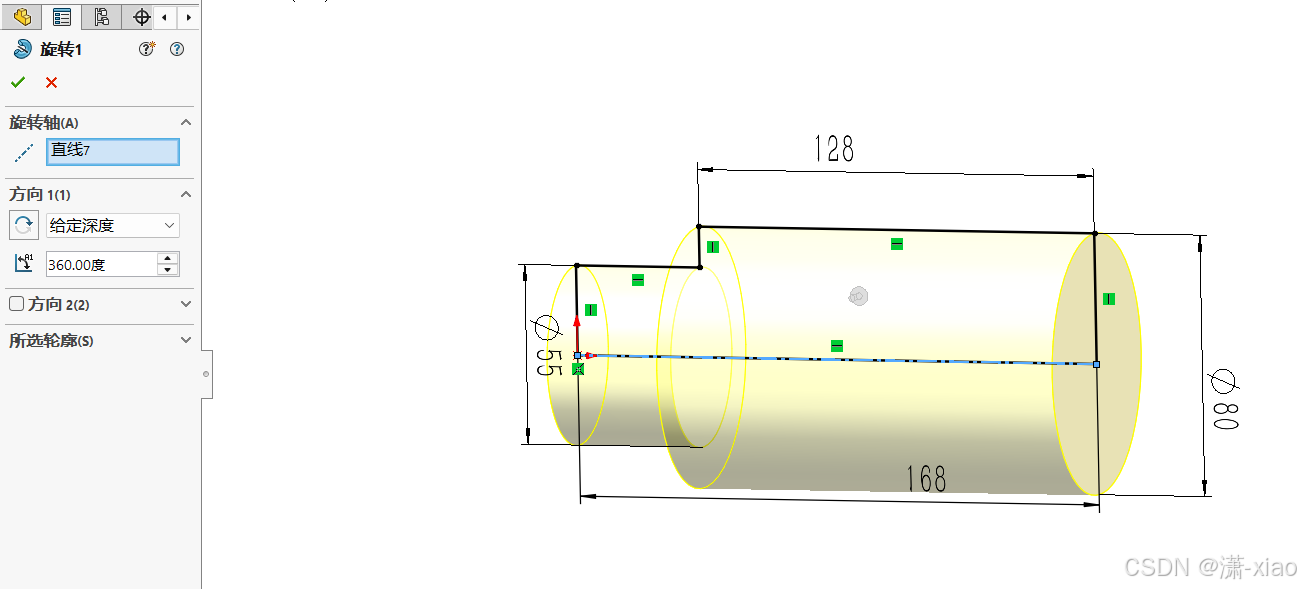

第一部分先旋转生成主体

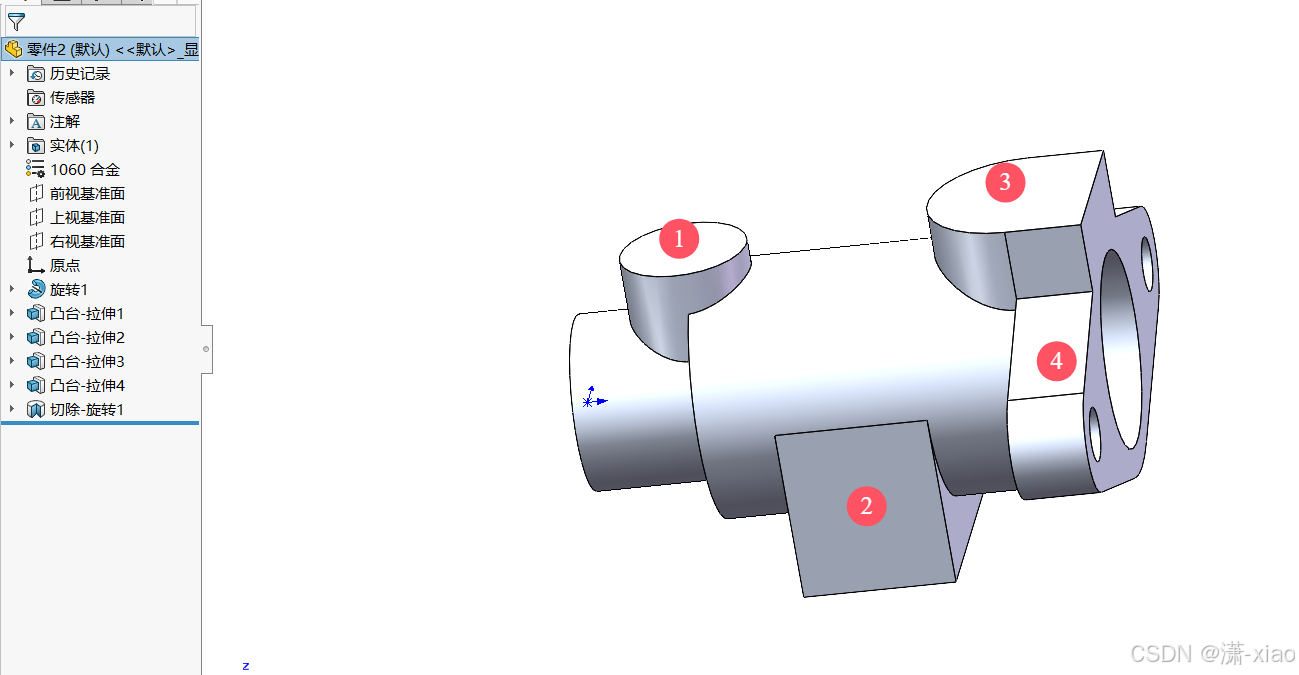

再拉伸四个小部分

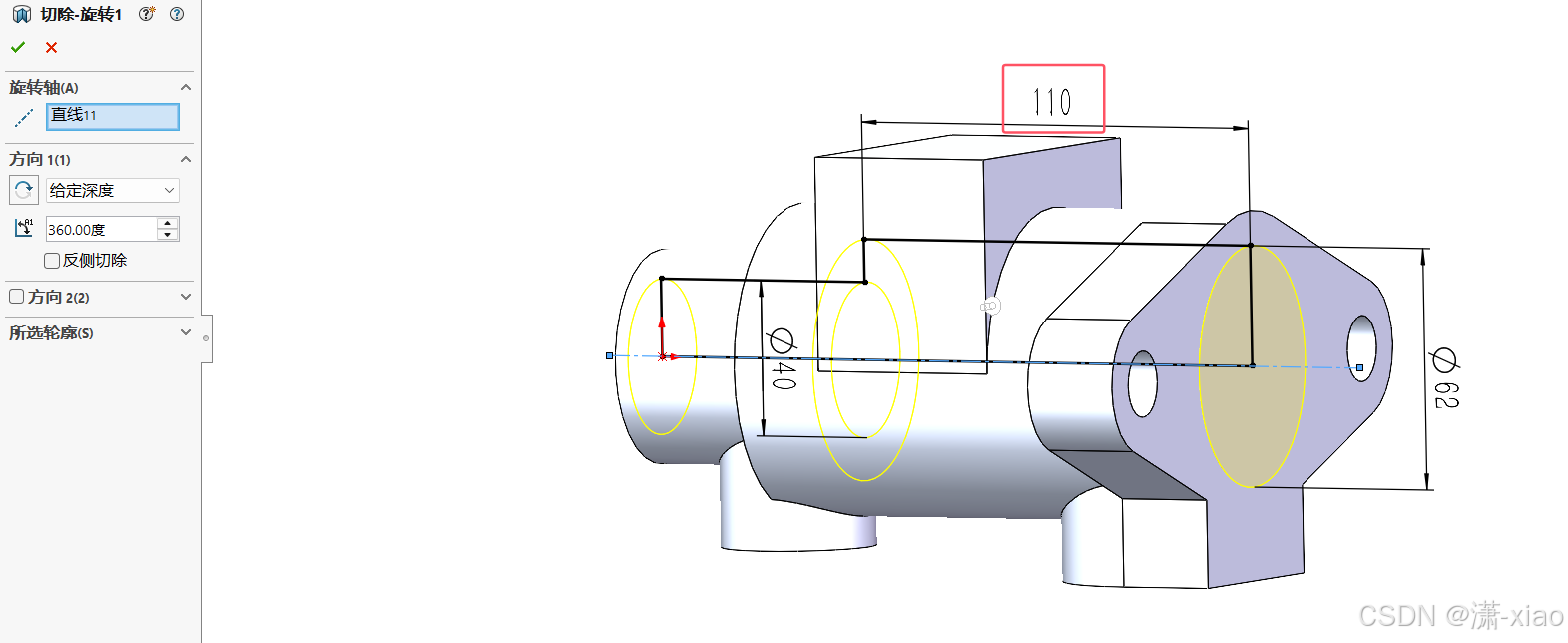

第二部分先旋转切除主体的内孔

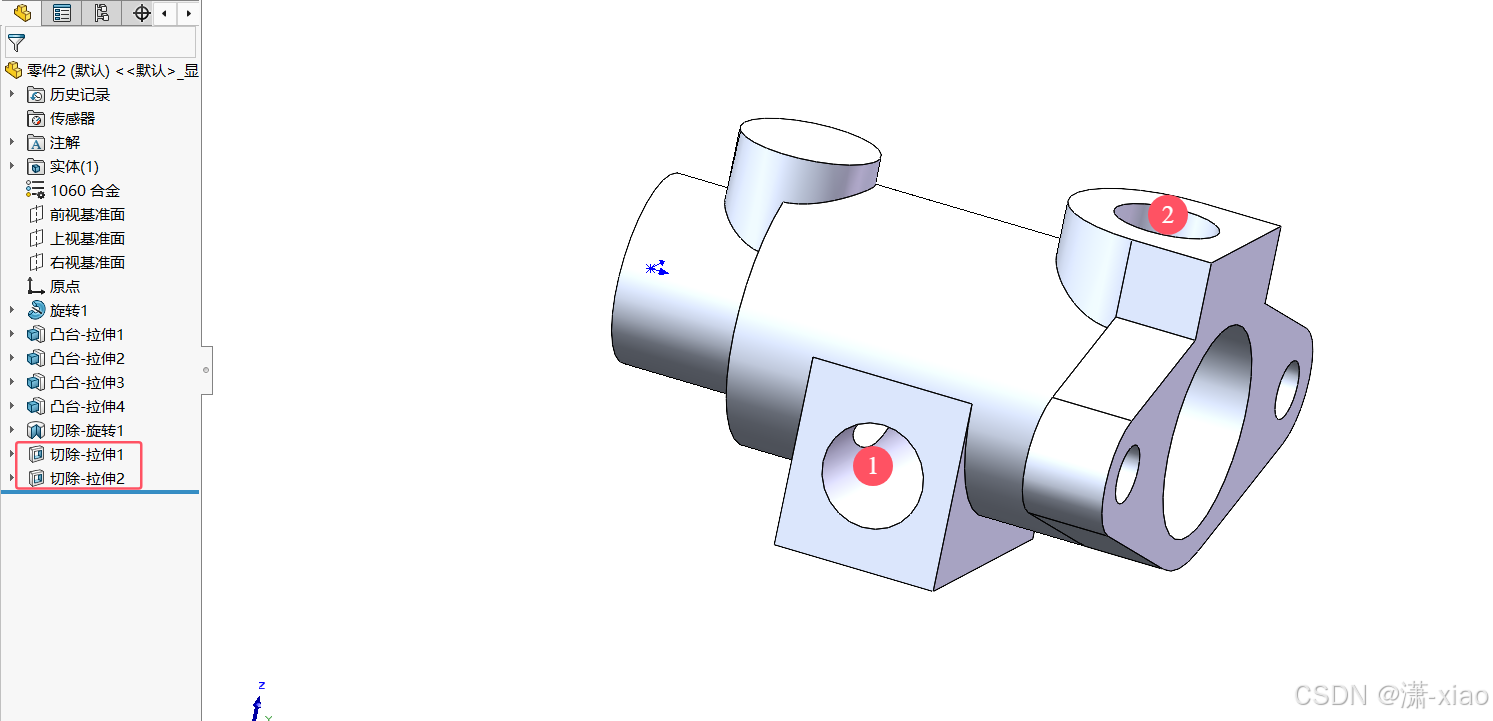

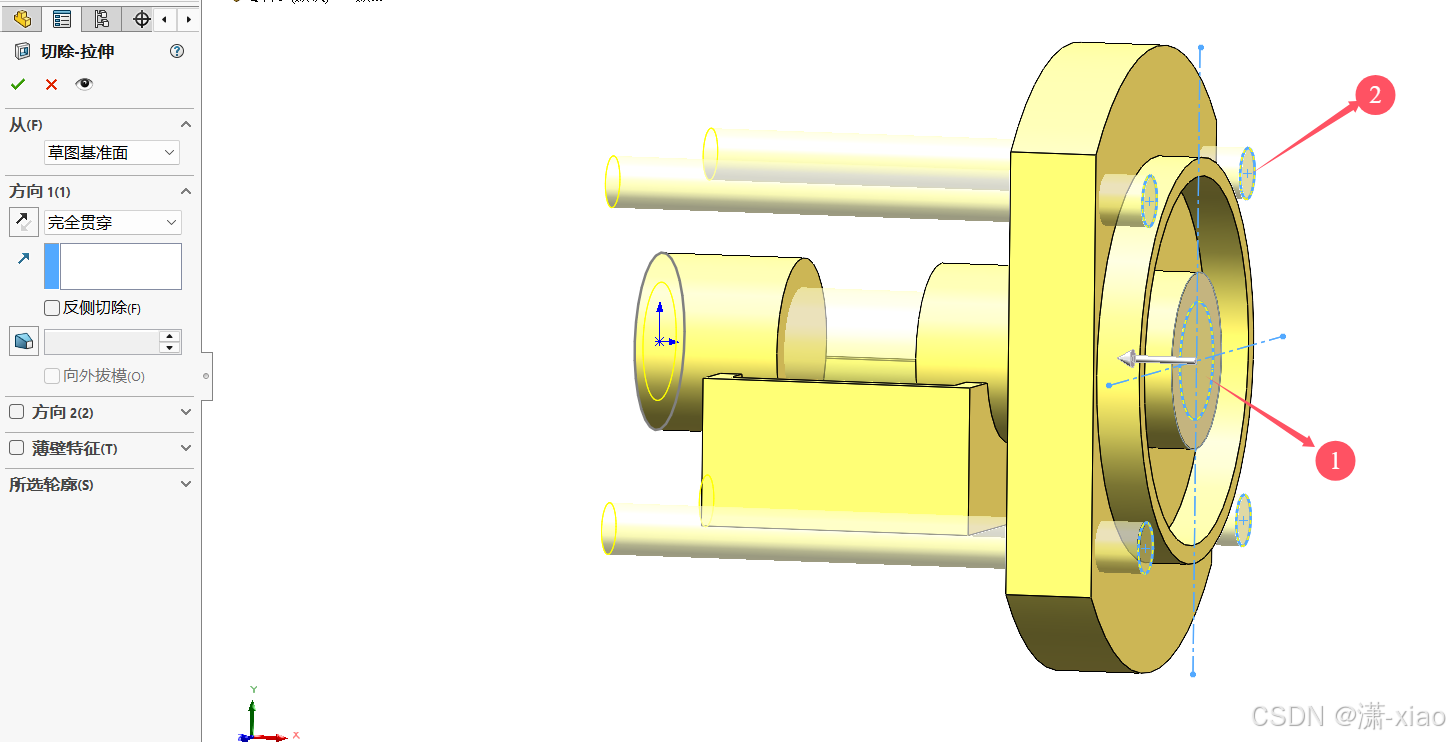

再拉伸切除两个孔

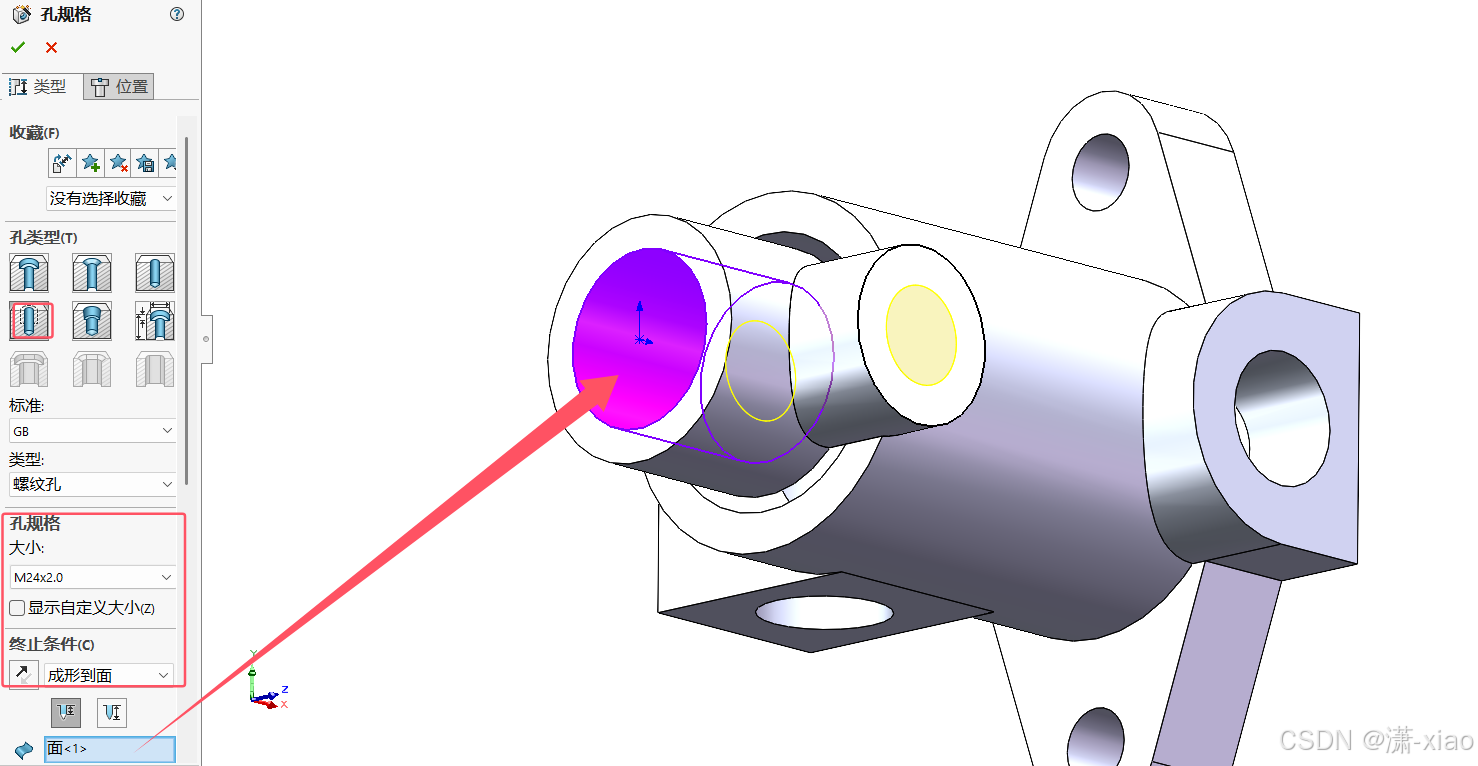

最后打螺纹孔

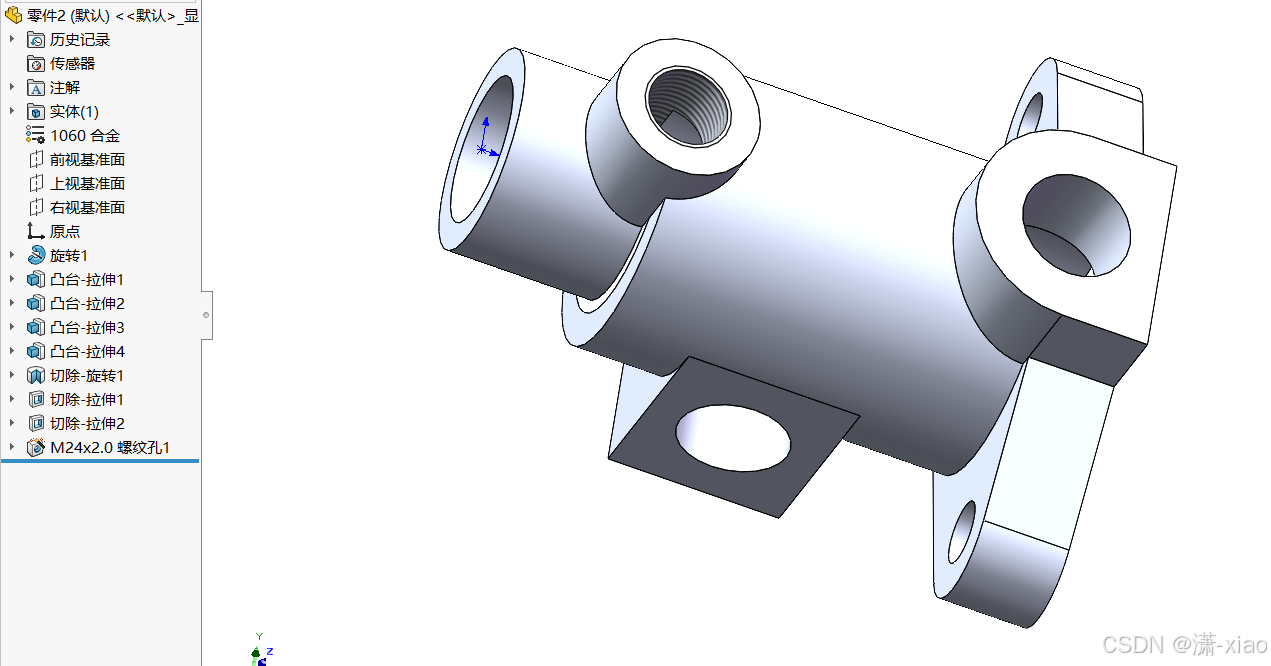

最终模型

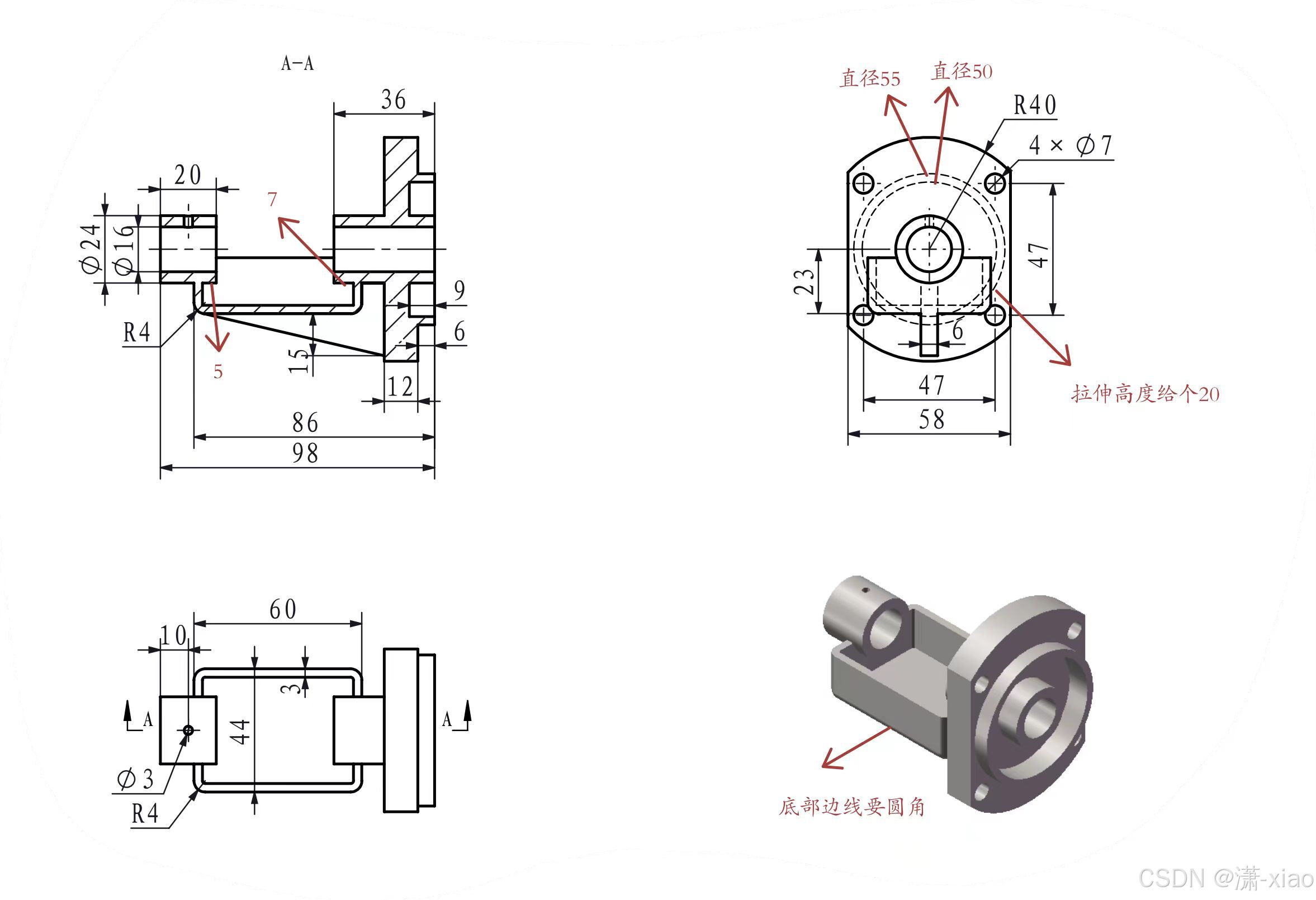

案例三
我的思路是：第一部分是先做出主体部分（
这里得是先拉伸长方体，再抽壳，再去左右拉伸圆柱。否则就会造成两个缺口），第二部分再去做局部特征（比如：抽壳，圆角，打孔，做筋等等）那个长方体的宽度图上并没有给出，就给40吧，右边板的高度给个60

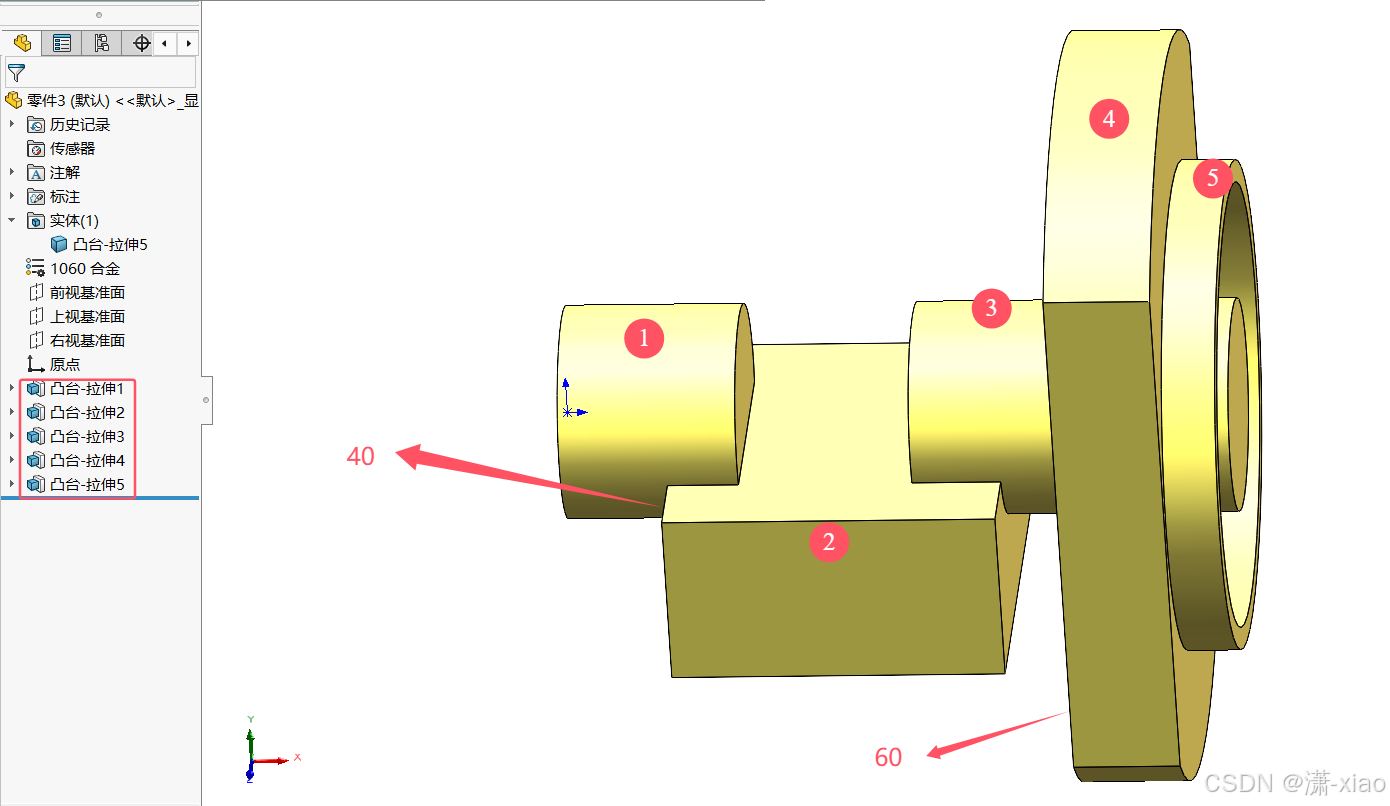

第一部分总共拉伸五次（这有点问题的，因为得先抽壳，再去拉伸左右圆柱）

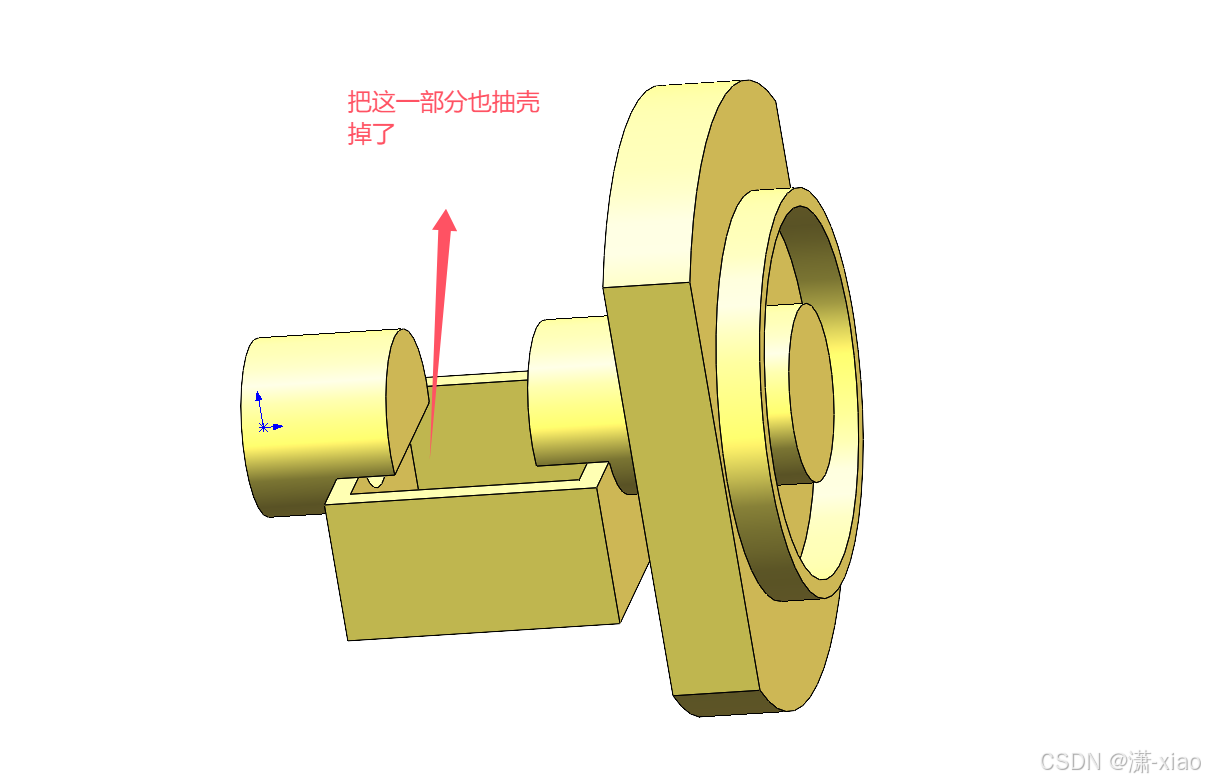

第二部分去抽壳的时候会发现下面这种情况，因此得把抽壳操作移动到拉伸两个圆柱之前（再左边设计树中可进行移动），走到这里也没有退路了，因为第一个圆柱是先拉伸的，而抽壳最多只能在拉伸长方体后面，最终还是会造成一个缺口，但解决方案也很简单，直接将第一圆柱再拉伸一次填充缺口
针对这两个孔做一次拉伸切除即可

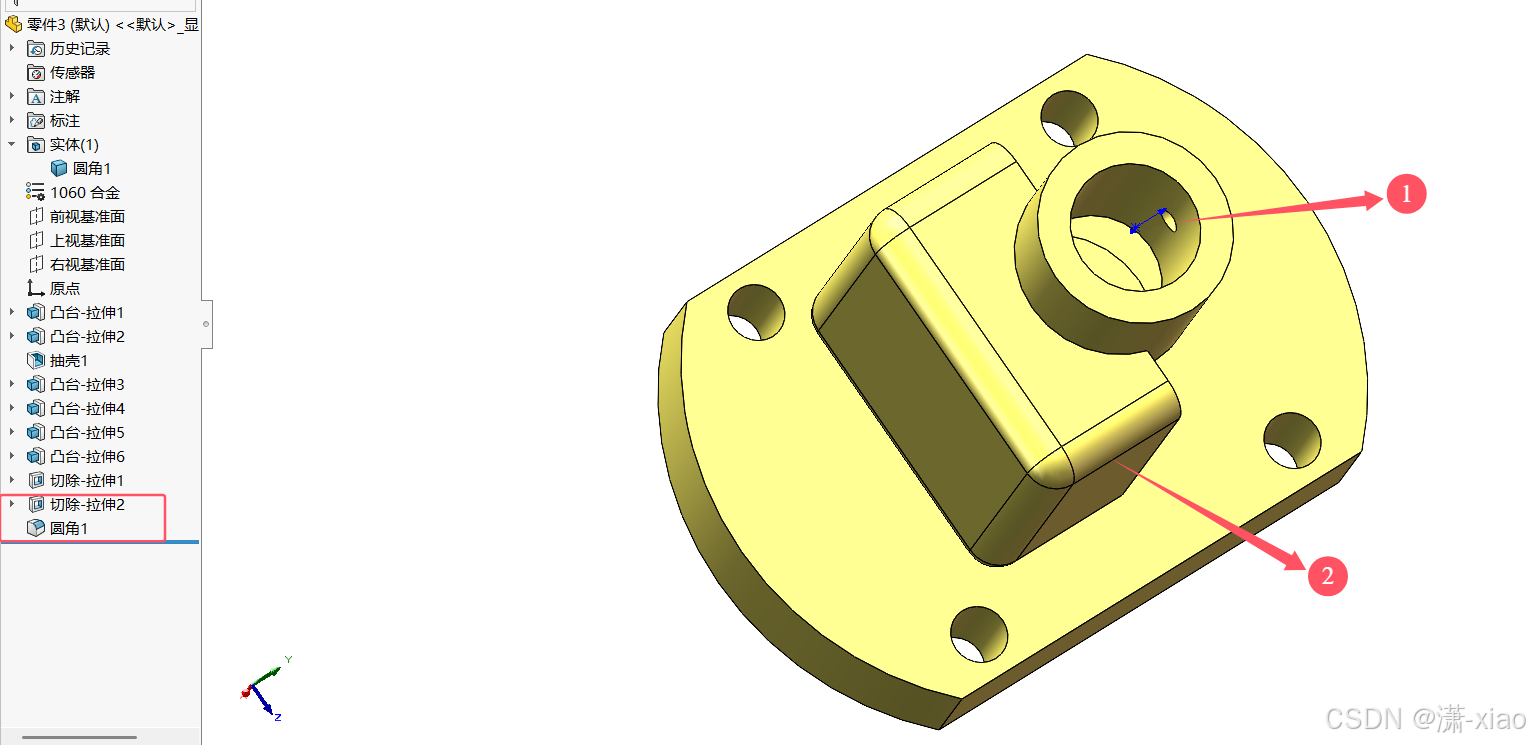

底部边线圆角 （八条边线）+ 切除小孔

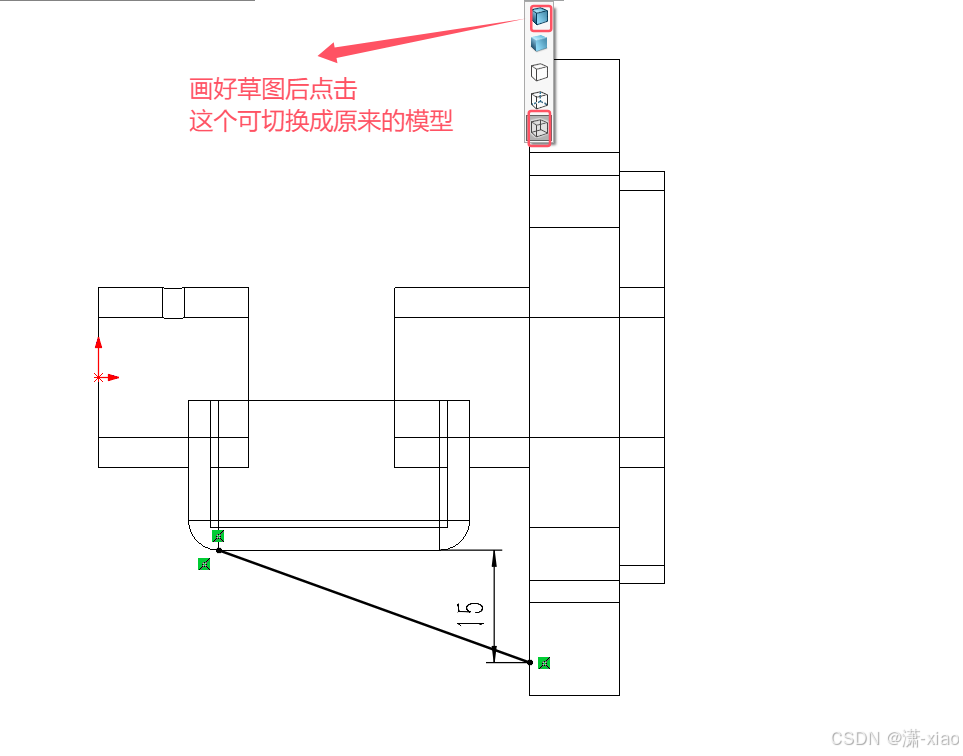

前视基准面画草图，用筋命令

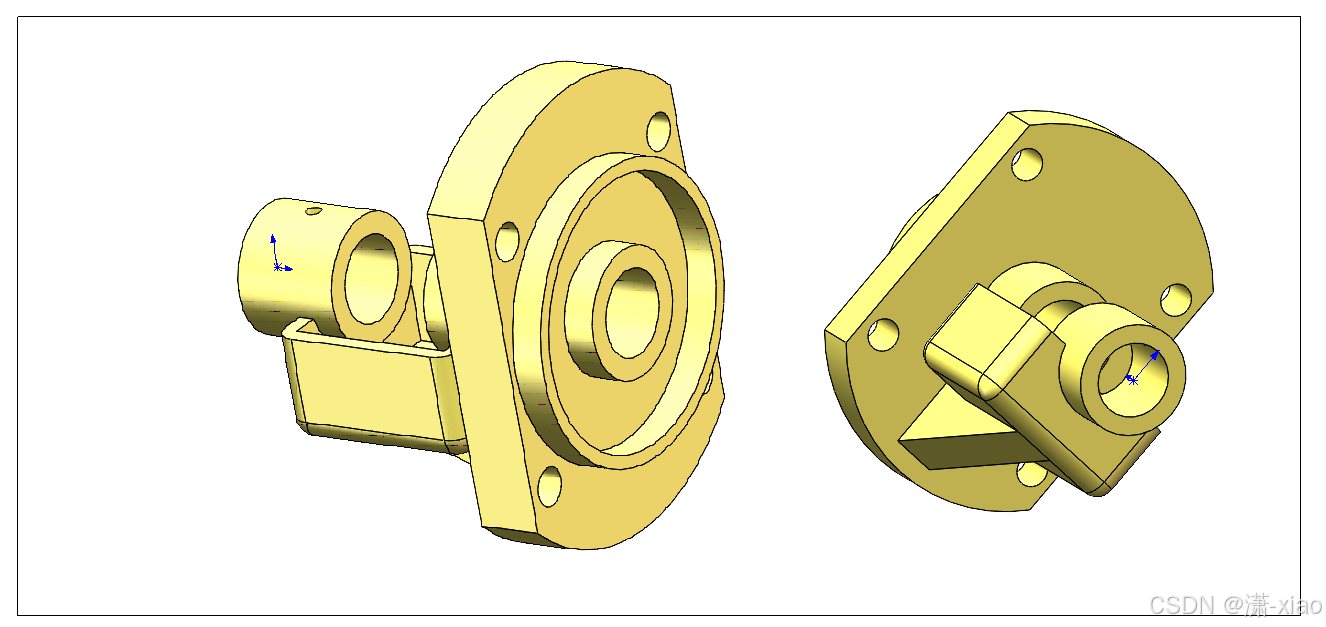

最终模型
案例四
这题的思路很简单：第一部分直接两侧对称拉伸出主体，第二部分切槽，做圆角

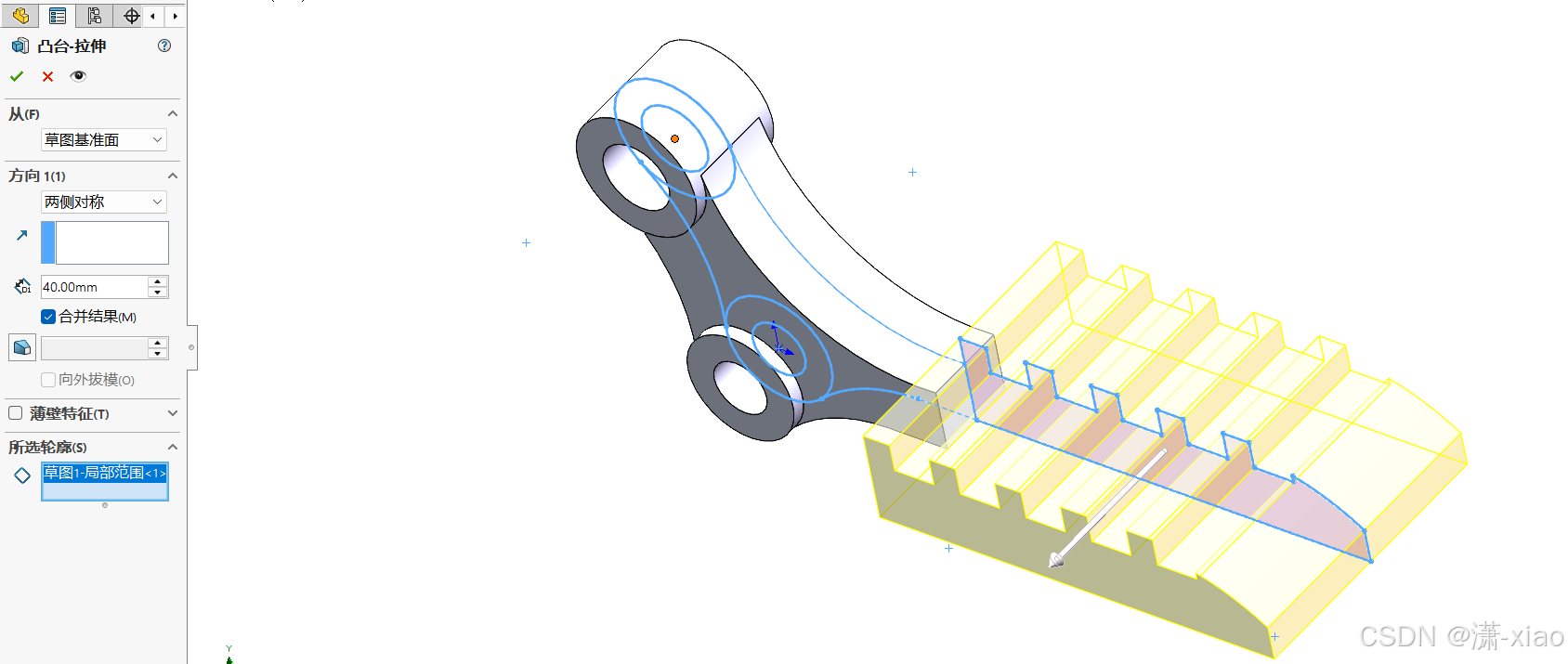

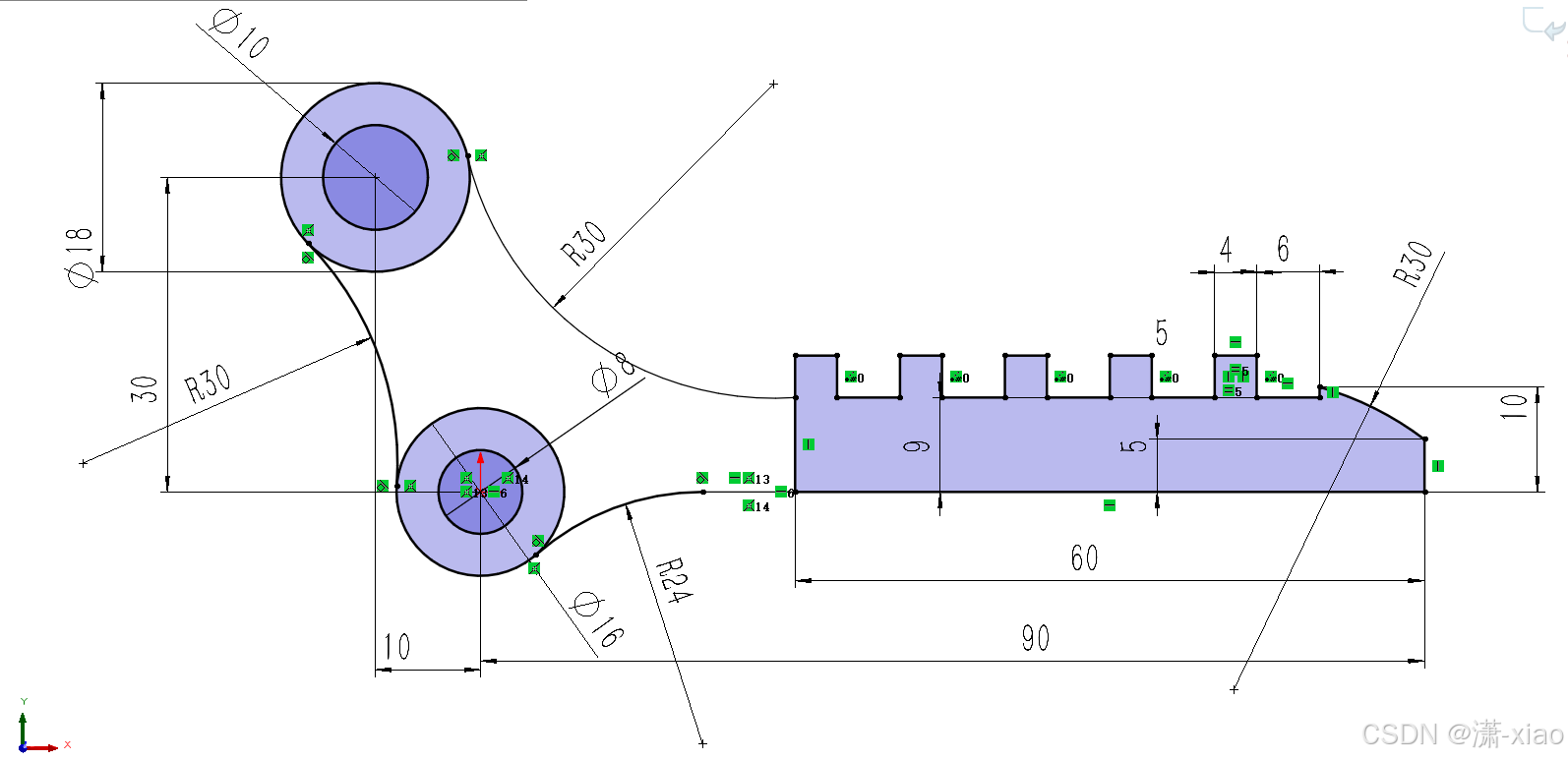

第一部分以前视基准面画草图，再分别对其几个小部分做两侧对称拉伸，这里考验的是第一模块的草图功底

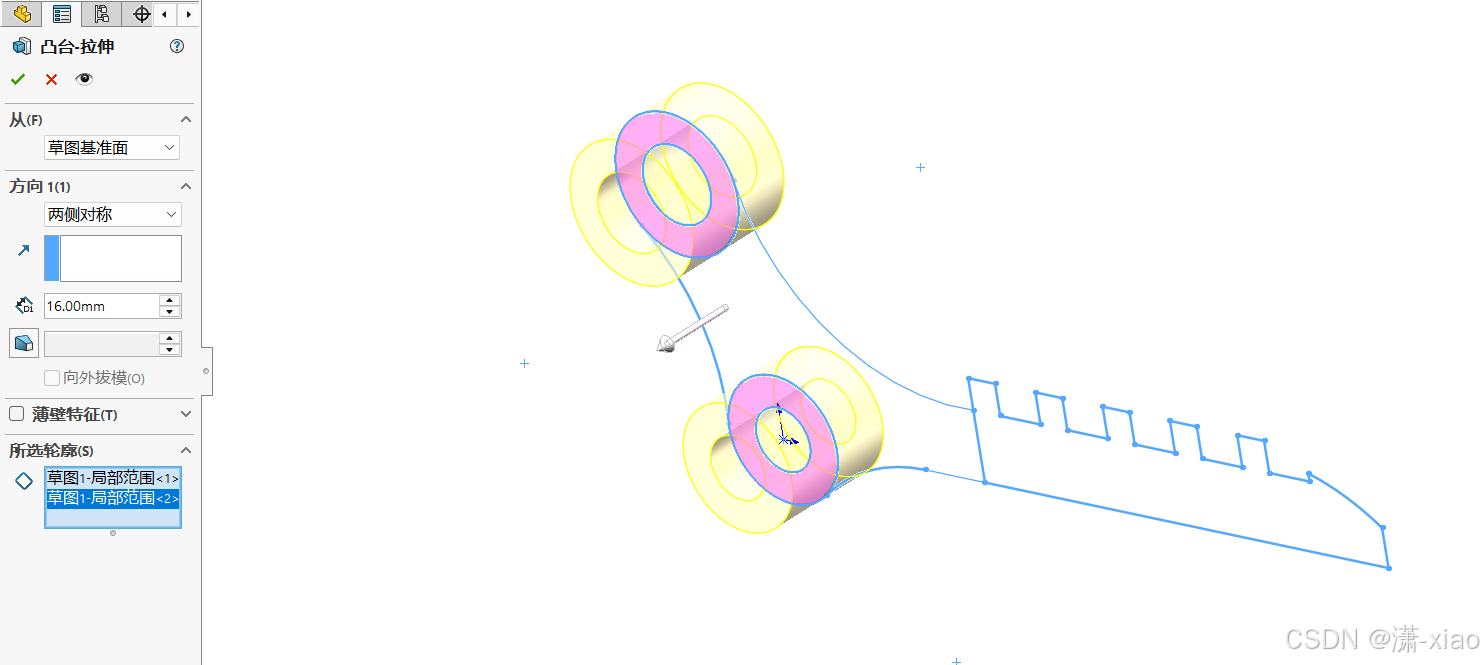

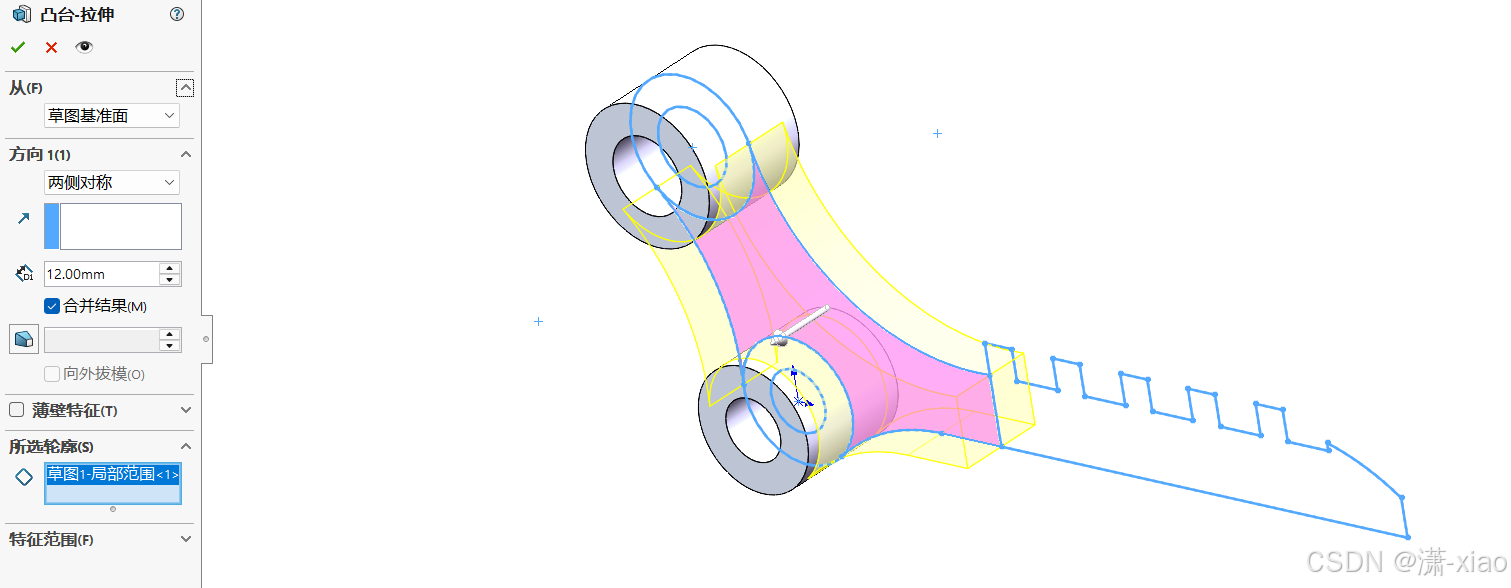

先拉伸这个16的圆柱，带孔的能一起做了就一起做了，不然后续还要对其进行打孔
再拉伸这块板
再去拉伸这块梯板

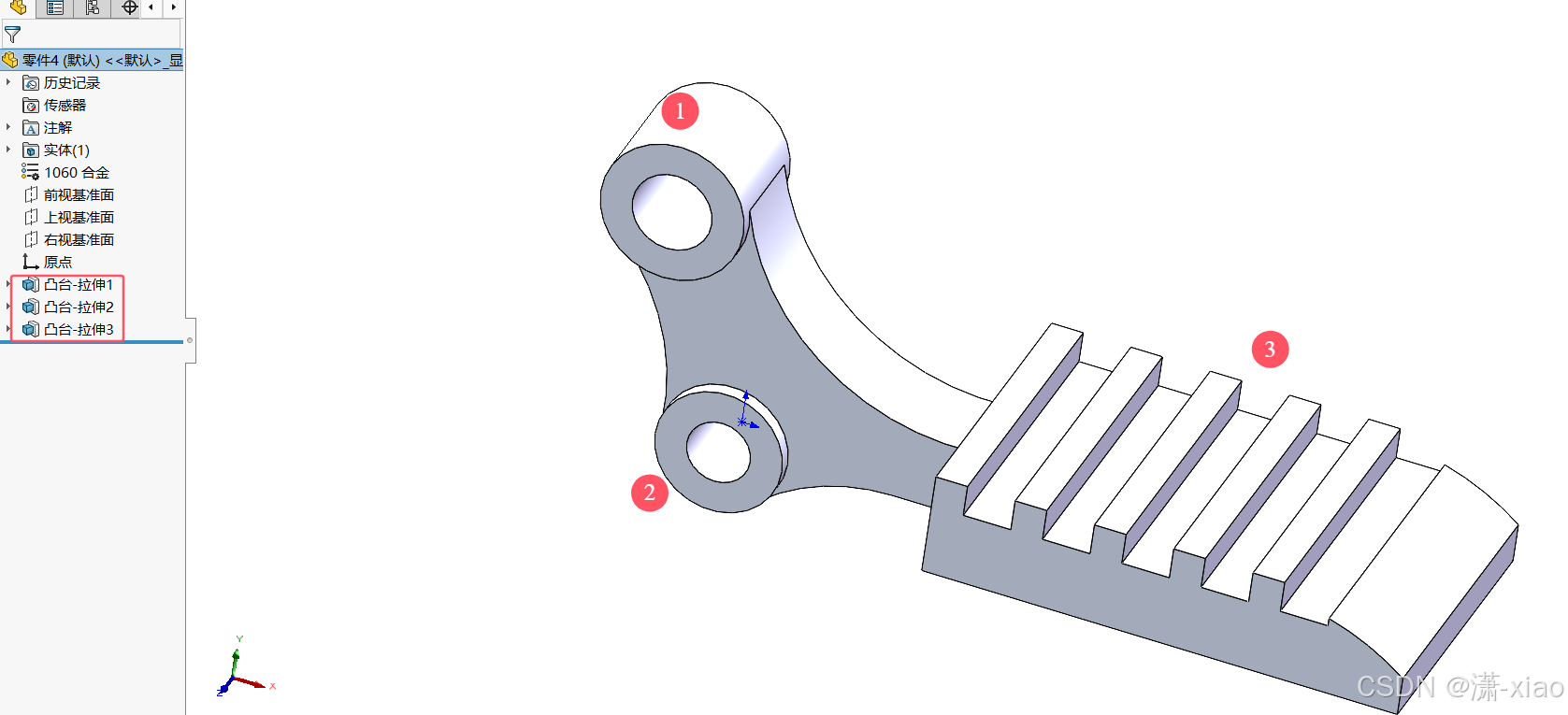

第一部分的主体拉伸三次

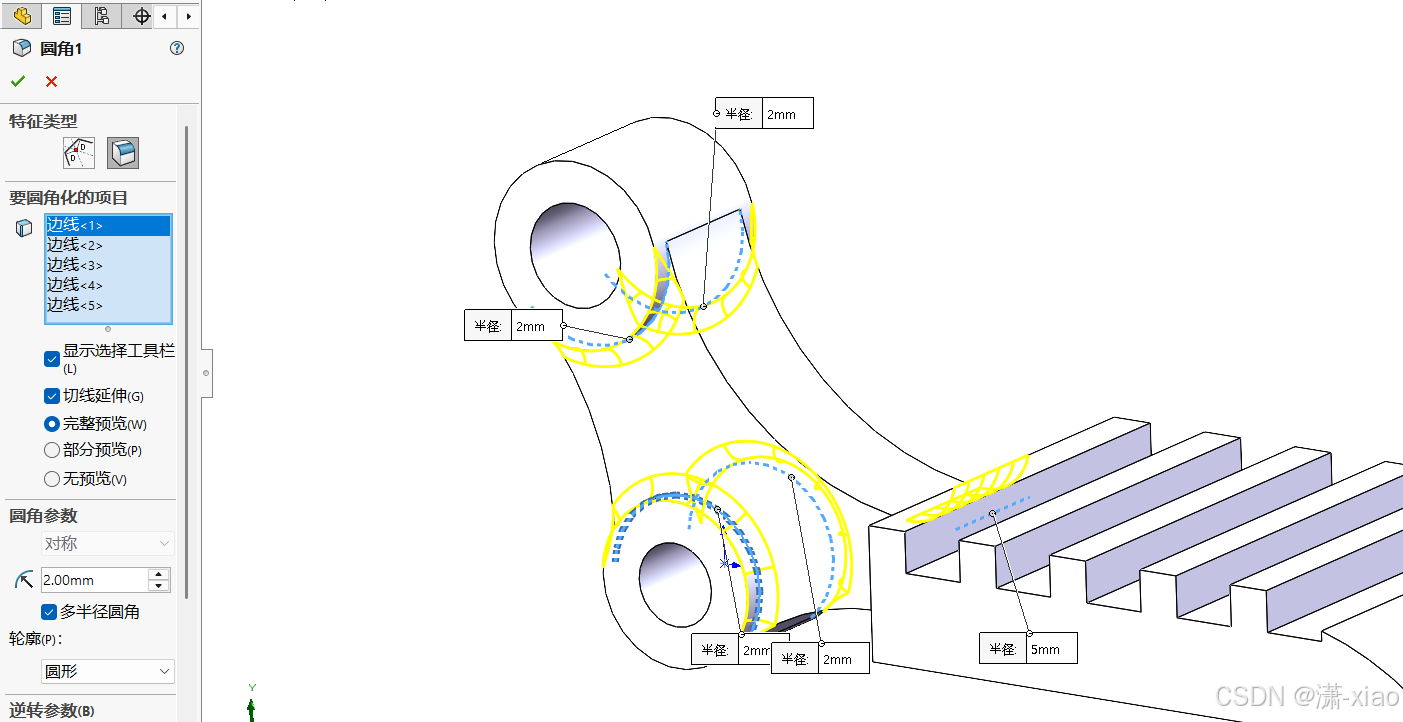

第二部分要做局部特征圆角（五条边线）

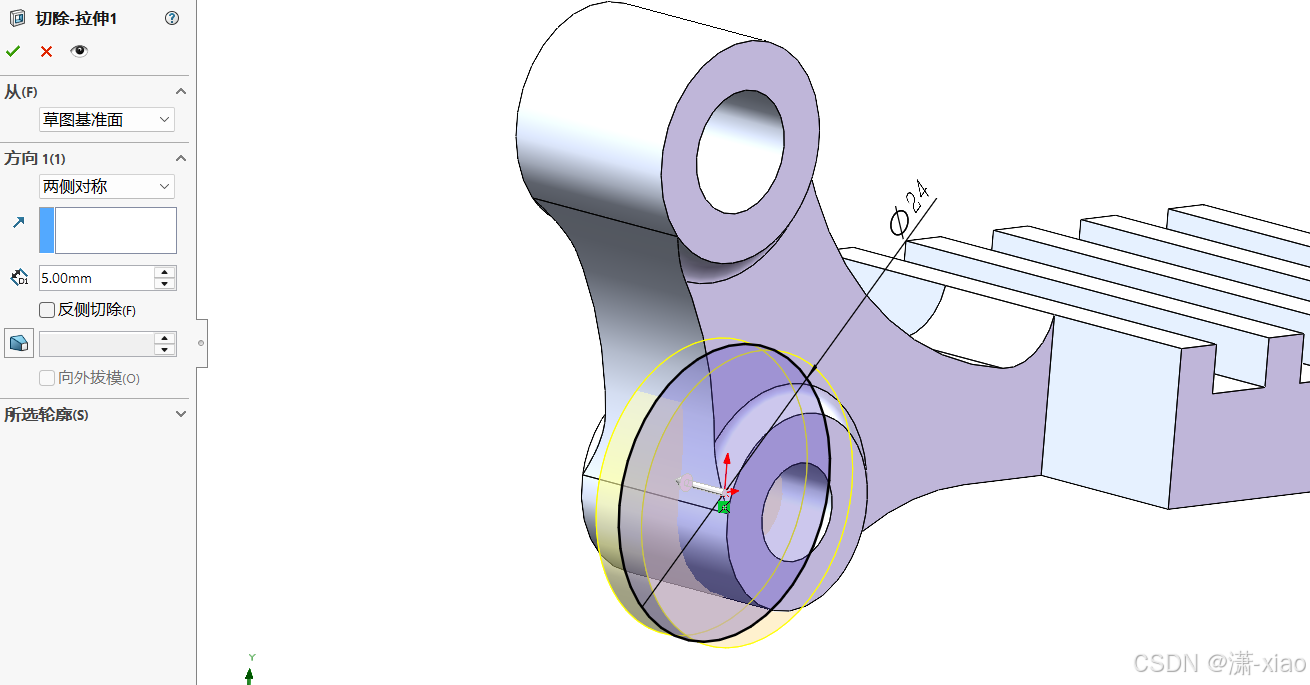

最后切个槽口出来

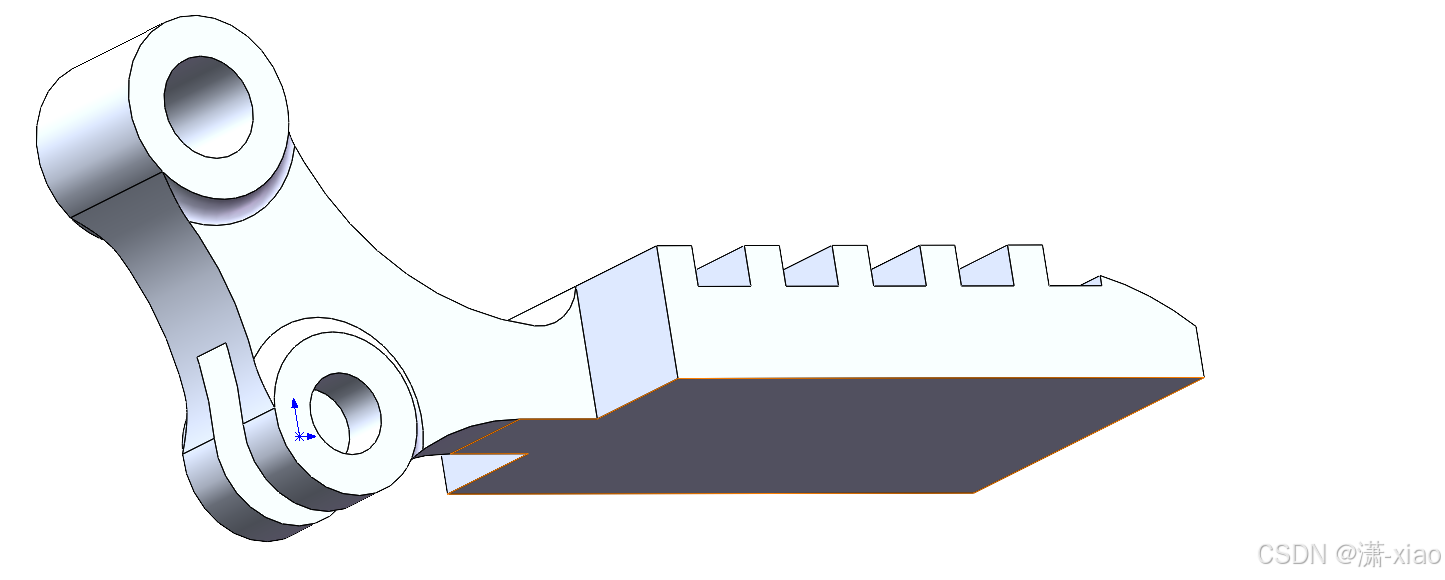

最终模型
