【项目中的流程管理（十一）】
芯片设计革新：Quick Timing Model如何加速时序签核？
在芯片设计流程中，时序分析始终是决定项目周期的关键环节。传统方法中，工程师往往需要等待所有模块的门级网表完成后才能进行全芯片时序验证，一旦发现问题就要回溯迭代，导致开发周期长达数月。而Quick Timing Model（QTM）的出现，正在颠覆这一低效模式。本文将揭秘QTM的自动化生成流程，看它如何成为芯片设计的"加速引擎"。
一、传统设计之痛：为何需要QTM？
传统流程中，设计团队需要经历：
3个月综合+时序检查：DC综合后通过PrimeTime（PT）验证时序
2个月布局布线：物理实现后再次PT验证
反复迭代：任一阶段时序违规都需重新综合
这种后置验证模式存在两大瓶颈：
RTL集成滞后：模块级约束不精确导致顶层时序反复调整
物理信息缺失：早期无法预估布线延迟和电容负载
QTM通过黑盒建模技术，在RTL未完成阶段即可构建精确的时序抽象模型，让时序验证提前到设计初期，实现真正的"Shift Left"。

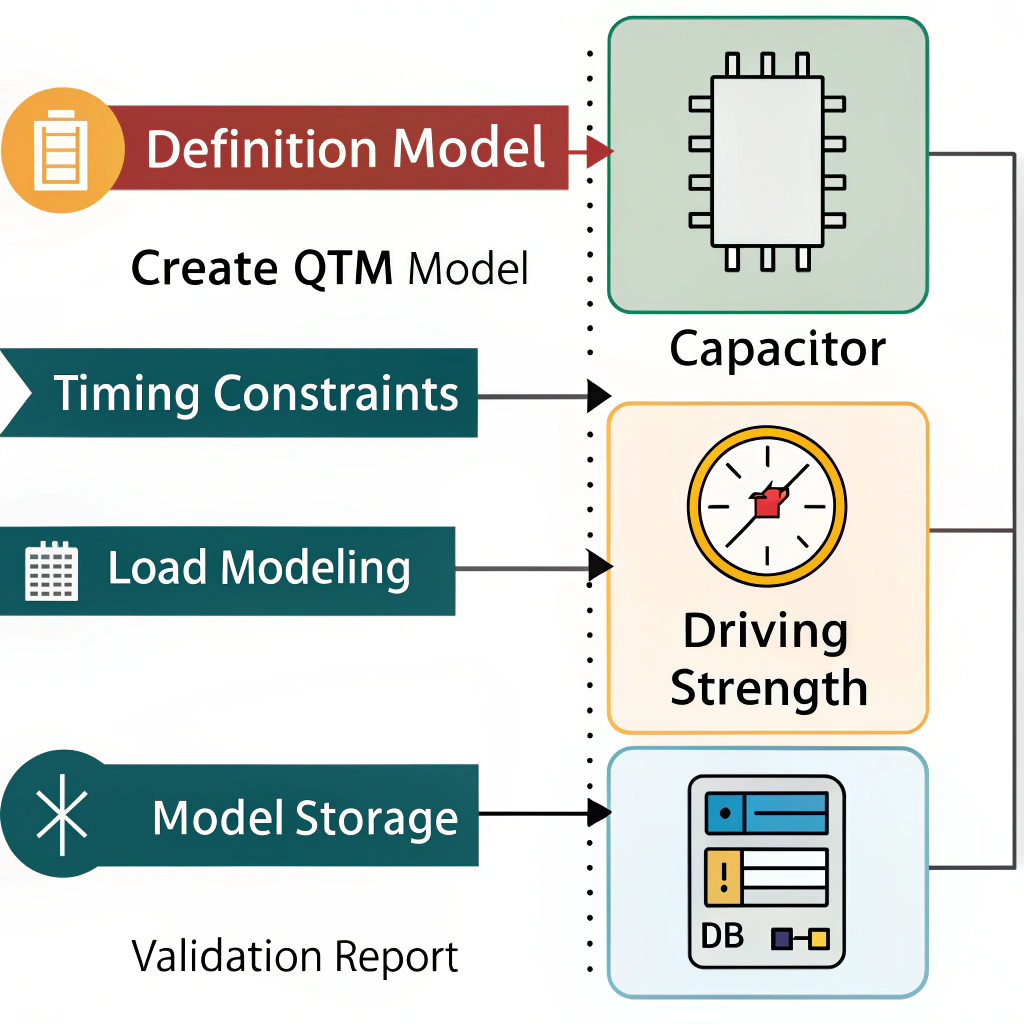

二、QTM生成四步走：自动化流程解析
Step 1：模型定义
通过PT脚本声明QTM单元，指定模块名称、端口类型（时钟/输入/输出）：
create_qtm_model ADDSUB
create_qtm_port Clk -type clock
create_qtm_port {A[3:0] B[3:0] add_subN} -type input
create_qtm_port {Y[3:0] carry_borrow} -type output
Step 2：时序约束注入
定义建立时间（Setup）、保持时间（Hold）及时延参数：
create_qtm_constraint_arc -setup -from Clk -to {A[3:0]} -value 2.0 -edge rise
create_qtm_delay_arc -from Clk -to {Y[3:0]} -value 0.5 -edge rise
Step 3：负载特性建模
精确描述输入电容和输出驱动能力：
set_qtm_port_load {Clk A[3:0]} -value 0.05
set_qtm_port_drive {Y[3:0]} -value 0.05
Step 4：模型验证与存储
生成可复用的DB库文件，支持跨工具调用：
redirect qtm.rpt report_qtm_model
save_qtm_model
三、QTM的三大核心优势
精度与效率的平衡
相比ILMs保留端口级时序细节
相比ETMs建模速度提升50%
典型误差控制在±5%以内
全流程兼容性
| 工具 | 支持能力 |
|---|---|
| PrimeTime | 时序分析/ECO修正 |
| Design Compiler | 逻辑综合约束 |
| Innovus | 物理实现早期评估 |
内存优化技术
lappend link_path ADDSUB_lib.db
link_design -remove_sub_designs
通过子模块动态加载机制，内存占用降低40%
四、Top-Down设计新范式
基于QTM的自顶向下流程重构：
黑盒规划阶段：用QTM构建虚拟芯片时序预算
并行开发阶段：各模块团队基于QTM约束独立开发
无缝替换阶段：门级网表直接替换QTM模型
某5nm芯片项目实测数据：
顶层时序收敛周期从12周缩短至3周
迭代次数减少67%
物理设计阶段时序违规减少85%

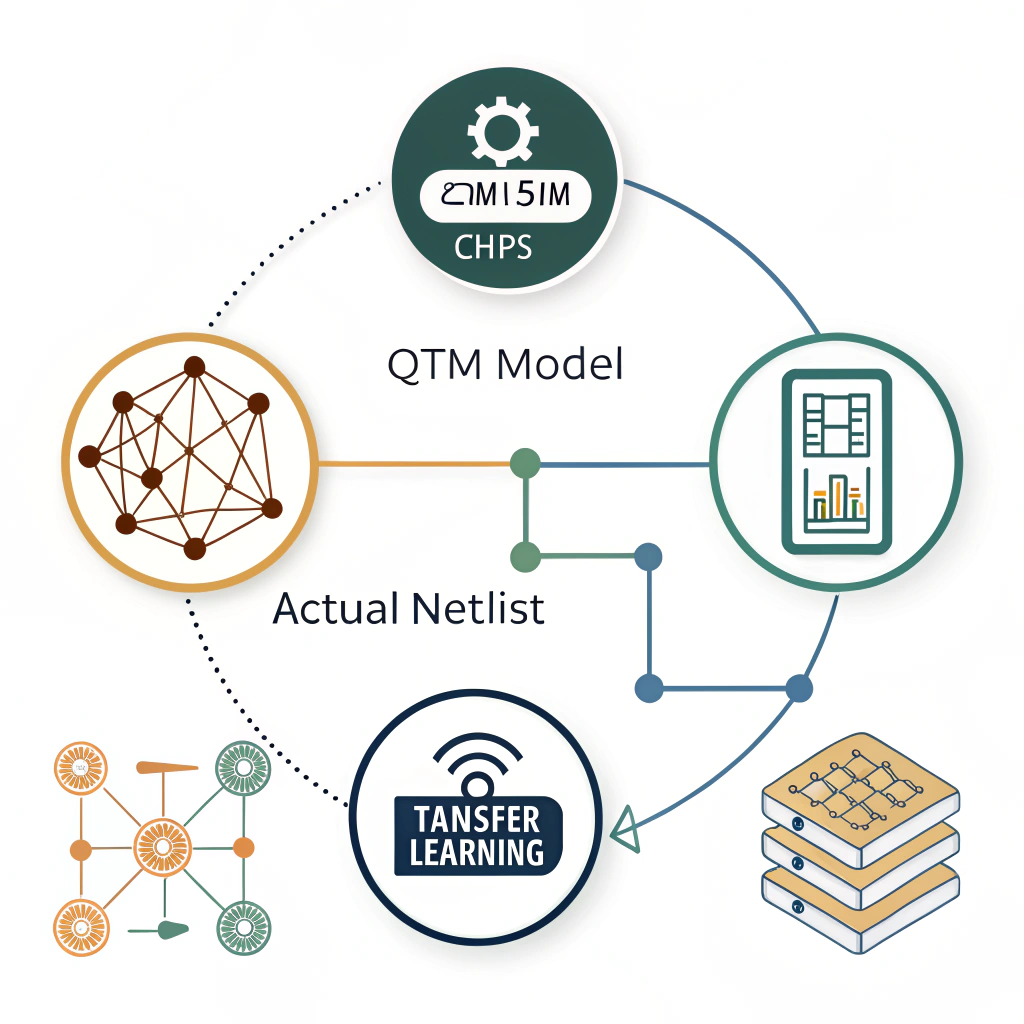

五、未来展望：AI赋能的QTM 2.0
随着机器学习技术的渗透，下一代QTM将实现：
智能参数预测：基于历史数据自动优化建立/保持时间
动态模型校准：实时反馈实际网表数据修正模型偏差
跨工艺节点迁移：通过迁移学习快速构建新工艺模型
当芯片设计进入3nm以下时代，QTM已不再只是时序抽象工具，而是驱动全流程智能化的核心枢纽。掌握这一技术，意味着在芯片创新的赛道上抢得先机。
结语
从手动迭代到自动化建模，QTM正在重塑芯片设计的时空边界。对于追求极致效率的设计团队而言，构建QTM生成流水线已不是选择题，而是必答题。在摩尔定律逼近物理极限的今天，或许正是这样的方法学创新，将继续延续半导体行业的指数级增长神话。
