OpenStack Yoga版安装笔记（26）实例元数据笔记

news 2025/5/10 13:06:49

一、实例元数据概述

1.1 元数据

（官方文档：Metadata — nova 25.2.2.dev5 documentation）

Nova 通过一种叫做元数据（metadata）的机制向其启动的实例提供配置信息。这些机制通常通过诸如 cloud-init 这样的初始化软件来广泛使用，用于指定一些实例应该使用信息，比如根密码（root password）等。

这些元数据可以通过配置驱动（config drive）或者元数据服务（metadata service）提供，用户还可以通过用户数据 功能（user data feature）对其进行一定程度的自定义。

详细讲解

Nova 是 OpenStack 中负责管理虚拟机生命周期的组件。当 Nova 启动一个实例时，它需要传递一些配置信息给实例。这些信息通常包括一些关于实例运行环境的设定，例如主机名、SSH 密钥、网络配置、根密码等。Nova 通过 元数据机制 提供这些信息。

元数据机制

元数据的作用
元数据就是一些关于实例的信息，这些信息对于实例的启动、配置、以及后续管理非常重要。它通常包括：

实例的唯一标识符（例如，UUID）

网络配置（如 IP 地址、网络掩码等）

用户数据（自定义脚本、配置等）

SSH 公钥和其他认证信息

实例的安全设置（如 root 密码）

传递方式：配置驱动 vs. 元数据服务
Nova 提供了两种主要方式来将元数据传递给实例：

配置驱动（Config Drive）：配置驱动是一种将元数据嵌入到实例的磁盘中，并在实例启动时通过虚拟磁盘读取的方式。它通常用于没有网络连接的情况下，或者在一些特殊场景下。

元数据服务（Metadata Service）：元数据服务是一种通过网络连接提供元数据的机制。实例启动后，它可以通过 HTTP 请求从 OpenStack 的元数据服务获取这些信息。它是一个动态的、可以随时更新的服务，实例通过访问它来获取各种配置信息。

用户数据（User Data）
用户数据是元数据的一部分，允许用户在实例启动时传递自定义的配置或脚本。这些数据通常以脚本的形式传递，实例在启动时执行这些脚本。这对自动化配置非常有用。例如，用户可以通过用户数据设置实例的主机名、安装软件包、配置防火墙规则等。

cloud-init 是一个广泛使用的工具，它帮助实例处理这些用户数据。它能够解析用户传递的脚本，并执行相应的配置步骤。

元数据的类型

元数据可以根据不同的需求进行自定义，通常包含以下几种类型：

系统信息
包括实例的 ID、镜像 ID、主机名等。通常由 OpenStack 管理，并且对于实例的管理和调度很重要。

网络信息
包括实例的 IP 地址、子网掩码、网关等。这些信息由 OpenStack 的网络服务提供。

用户数据
自定义的配置或脚本数据，通常由用户指定，在实例启动时由 cloud-init 或其他类似工具执行。

SSH 公钥
这通常用于实例的 SSH 认证，用户可以在启动实例时提供 SSH 公钥，实例会自动配置该公钥以便用户可以通过 SSH 访问。

安全信息
包括实例的安全组、密码等敏感信息。用户可以通过元数据服务来访问这些信息。

总结

Nova 的元数据机制提供了一种灵活的方式来配置和管理实例。在启动实例时，用户可以通过配置驱动或元数据服务将配置信息传递给实例，元数据可以通过 cloud-init 等工具来执行自定义的配置任务。通过元数据，用户可以实现实例的自动化配置，减少手动干预，提升效率。

1.2 元数据服务

（官方文档：Metadata service — nova 25.2.2.dev5 documentation）

元数据服务是 OpenStack 提供的一项非常重要的功能，它允许实例在启动后动态获取与其相关的配置信息和数据。实例可以通过访问特定的地址（http://169.254.169.254）来查询与自己相关的元数据。这种服务通常用于实例的配置管理、自动化部署等场景。

元数据服务可以作为 nova-api 应用的一部分在全局范围内运行，也可以作为独立的 nova-api-metadata 应用在每个 cell 内部运行。

详细讲解

OpenStack 的 Nova 组件负责管理虚拟机（实例）的生命周期，而 元数据服务 是 Nova 中的重要一部分。它为实例提供配置信息，通常通过 HTTP 请求的方式在实例启动后提供与该实例相关的各种元数据。关于元数据服务的部署方式，OpenStack 提供了两种选择：全局模式和按 cell 部署的模式。

1. 全局模式（Global Mode）

在全局模式下，元数据服务是作为 nova-api 应用的一部分进行运行的。nova-api 是 Nova 服务的一个关键组件，负责提供对外的 REST API 接口，供用户和其他 OpenStack 组件进行交互。元数据服务也作为该组件的一部分提供，所有的实例都可以通过统一的 API 端点访问元数据服务。

在这种模式下，元数据服务的实例在整个 OpenStack 部署中是共享的，所有的计算节点和实例都可以通过访问统一的地址（http://169.254.169.254）来获取元数据。这种方式的优势在于简单易部署，但在大规模部署时，可能会面临性能和扩展性方面的问题。

2. 按 Cell 部署模式（Per-Cell Mode）

在按 cell 部署模式下，元数据服务不再作为全局的 nova-api 的一部分，而是作为独立的应用运行在每个 cell 内。cell 是 OpenStack Nova 的一种分布式架构，用于在多数据中心或多个计算资源池中分隔和管理计算资源。通过按 cell 部署，可以将每个 cell 的计算资源和元数据服务独立管理。

在这种模式下，每个 cell 都有自己的 nova-api-metadata 应用，这意味着每个 cell 内的实例会从其所在 cell 内的元数据服务获取元数据。这种方式更适合大规模的 OpenStack 部署，因为它可以减轻中央元数据服务的负担，提高扩展性和性能。

3. 全局模式与按 Cell 部署模式的比较

全局模式

部署简单：只需要一个统一的元数据服务，适用于小规模或中型的 OpenStack 部署。

性能瓶颈：随着实例数量的增加，所有实例都依赖一个元数据服务，这可能会导致性能问题。

维护复杂性低：由于元数据服务和 nova-api 是集成在一起的，维护工作较为简化。

按 Cell 部署模式

扩展性强：每个 cell 拥有独立的元数据服务，可以在大规模部署中提高性能。

部署复杂：需要为每个 cell 部署和配置独立的元数据服务，增加了部署和维护的复杂度。

适用于大规模部署：当 OpenStack 部署涉及多个数据中心或计算资源池时，按 cell 部署可以更好地隔离和管理资源，提升性能。

4. 详细比较信息

用户可以根据自身的部署规模、性能需求和维护能力来选择适合的方式。具体来说，选择 全局模式 更适合中小规模的部署，而选择 按 cell 部署模式 则适合大规模的、分布式的 OpenStack 环境。

总结

OpenStack Nova 的元数据服务可以根据部署需求选择不同的运行模式。在全局模式 下，元数据服务作为 nova-api 的一部分提供，适合中小规模部署；而在 按 cell 部署模式 下，每个 cell 内都有独立的元数据服务，适合大规模、高性能需求的环境。选择哪种模式需要考虑 OpenStack 部署的规模、性能要求和管理复杂度。

1.3 客户端发送元数据请求

客户虚拟机通过地址 169.254.169.254 或 fe80::a9fe:a9fe 发送元数据请求，访问元数据服务。

详细讲解：

🧾 关键词：

Guests：指的是运行在 OpenStack 中的 虚拟机实例（VM）。

the service：这里指的是 nova-metadata API 服务，也叫 元数据服务。

169.254.169.254：这是一个特殊的 IPv4 地址，称为 Link-local 地址，用于本地网络通信，不经路由器转发

fe80::a9fe:a9fe：这是它对应的 IPv6 link-local 地址，不经路由器转发

🧠 为什么虚拟机会访问这个地址？

在云环境（包括 AWS、OpenStack 等）中，虚拟机会在启动时自动访问 169.254.169.254，来获取自己的一些“身份信息”和配置信息，比如：

实例 ID

主机名

SSH 公钥

用户数据（user-data）

配置信息（meta-data）

这些信息由 nova-metadata API 服务 提供。

1.4 Neutron转发元数据请求

网络服务 Neutron 负责拦截这些请求，并在将请求转发到元数据 API 服务器之前，添加唯一标识请求来源的 HTTP 头。

对于 Neutron 提供的 Open vSwitch 和 Linux Bridge 后端，其流程大致如下：

实例发送 HTTP 请求以获取元数据，目标地址为 169.254.169.254。
该请求会根据实例中的路由表，要么进入路由器命名空间（router namespace），要么进入 DHCP 命名空间。
命名空间内的元数据代理服务（metadata proxy）会将以下信息添加到请求头中：
- 实例的 IP 地址（添加 X-Forwarded-For 头）
- 路由器或网络的 ID（添加 X-Neutron-Network-Id 或 X-Neutron-Router-Id 头）
元数据代理服务通过 UNIX 域套接字（UNIX domain socket）将该请求发送到命名空间外部的元数据代理（metadata agent）。
neutron-metadata-agent 应用程序会将此请求转发到 Nova 的元数据 API 服务，并添加一些新的头信息（例如实例 ID 和租户 ID）。

详细讲解：

背景

在 OpenStack 中，每个虚拟机（实例）通常会尝试通过 http://169.254.169.254 访问“元数据服务”（Metadata Service），以获取诸如 SSH 密钥、用户数据（User Data）、网络配置等信息。这一过程需要被网络服务 Neutron 拦截并正确转发。

流程详解

1. 实例访问元数据 IP（169.254.169.254）

这是一个 Link-local address，实例操作系统中预设它作为默认元数据服务器地址。

2. 请求进入合适的命名空间

Router Namespace：如果网络是基于路由的（如通过 router 通向外网），那么请求首先会路由到虚拟路由器命名空间。

DHCP Namespace：如果使用的是更简单的 flat 网络或 DHCP-only 网络，可能直接通过 DHCP namespace。

3. 元数据代理服务拦截请求并添加头部

在命名空间中运行的是 neutron-ns-metadata-proxy 进程，它会：

添加 X-Forwarded-For 头：记录原始实例 IP 地址。

添加 X-Neutron-Network-Id 或 X-Neutron-Router-Id 头：记录此请求来自哪个网络或路由器，便于后续定位实例来源。

4. 使用 UNIX 套接字发送到 neutron-metadata-agent

为了安全性与效率，Neutron 使用 UNIX socket（而不是 TCP）将请求发送给位于主机上的 neutron-metadata-agent。

5. metadata-agent 转发请求至 Nova 的 metadata API

neutron-metadata-agent 根据上述 HTTP headers 信息识别出是哪台实例，然后补全信息：

实例 ID（Instance ID）

租户 ID（Tenant ID）

然后转发给 Nova 的元数据服务（通常监听在 http://127.0.0.1:8775 或类似地址上）。

总结

这个过程的核心目的是实现“多租户隔离的元数据服务”：每个实例发出的请求，都经过 Neutron 的多层拦截、标记、认证后才被允许访问 Nova 提供的元数据信息，确保同一物理主机上的不同虚拟机之间不会泄露元数据。

二、实例元数据相关配置查看

2.1 当前OpenStack网络类型

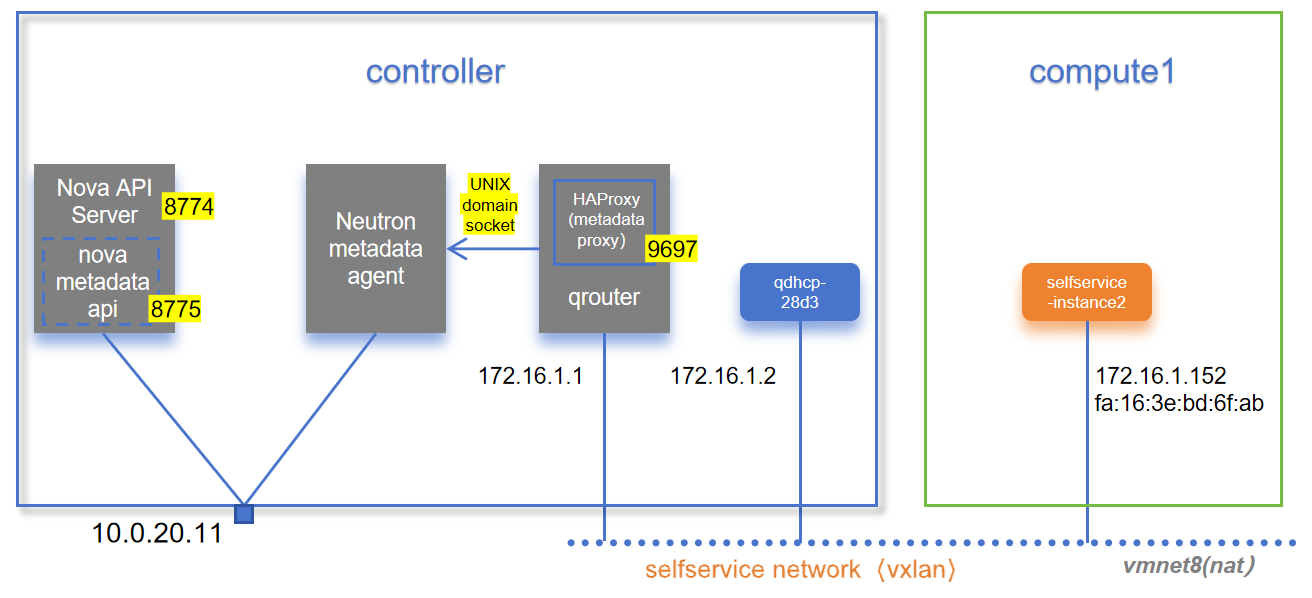

在 OpenStack 中，实例访问元数据服务的请求路径取决于该实例所连接的网络类型，主要分为两类：Self-service Network（自服务网络） 和 Provider Network（提供者网络或隔离网络）。

1. Self-service Network（自服务网络）

Self-service 网络通常是通过路由器（Router）连接到外部网络的。此类网络支持租户级别的子网划分，并提供 NAT 转换，以便虚拟机可以通过浮动 IP 访问外部网络。

网络结构：实例连接到 self-service 网络 → self-service 网络连接到 Router → Router 连接到外部网络。
默认网关：实例的默认网关通常设置为子网的起始地址（如 172.16.1.1）。
元数据服务路径：
- 实例启动时会尝试访问元数据服务（通常是 http://169.254.169.254）。
- 请求首先被虚拟路由器（qrouter）截获。
- 然后由 qrouter 中的 HAProxy 组件处理，将元数据请求转发至元数据代理（neutron metadata agent），最终获取并返回元数据。

这种路径依赖于 router 的存在，适用于需要通过 router NAT 出口的网络环境。

2. Provider Network（提供者网络 / 隔离网络）

Provider 网络直接连接到物理网络，不依赖 OpenStack Router。此类网络通常用于无 NAT 的网络拓扑，例如数据中心内部的管理网或裸金属网络，网络由管理员提前配置好。

网络结构：实例连接到 provider 网络 → provider 网络直接连接到外部物理网络（如公有网或企业内网），不经过 Router。
默认网关：实例的默认网关通常设置为一个物理网络中真实存在的网关地址（如 192.168.100.1）。

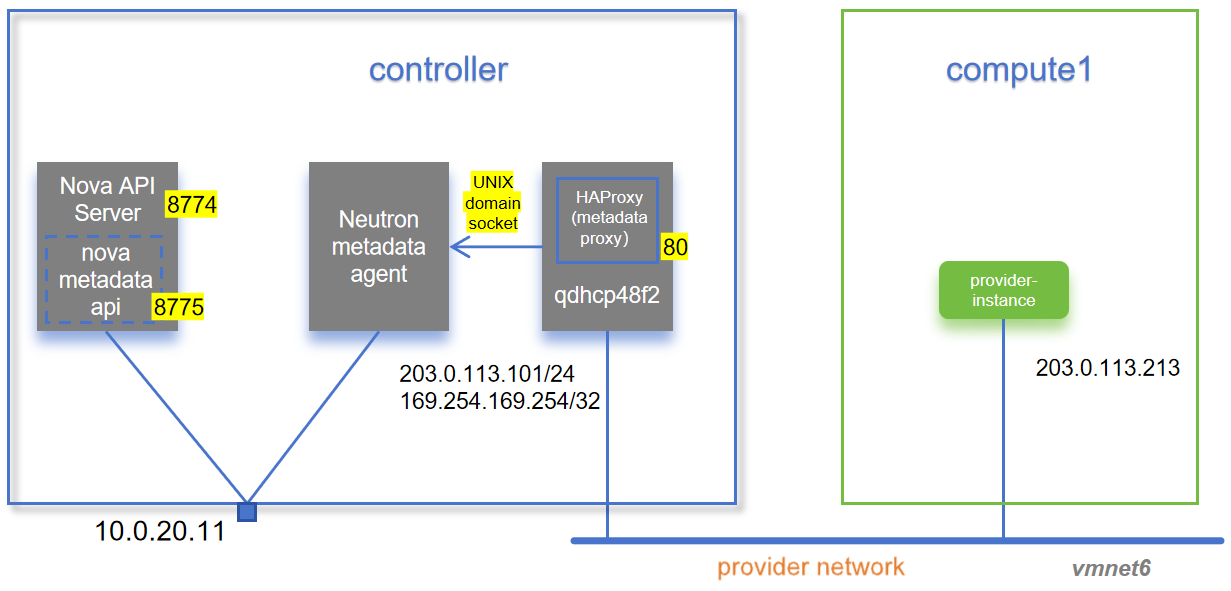

元数据服务路径：
- 实例仍尝试访问 http://169.254.169.254。
- 请求被该网络对应的 DHCP 代理（qdhcp）拦截。
- 由 qdhcp namespace 中的 HAProxy 转发请求至 metadata agent，完成元数据的获取和返回。

由于不经过 Router，此类网络也被称为隔离网络，但仍然能够通过 DHCP namespace 提供元数据服务。

总结对比：

网络类型	是否经过 Router	默认网关	元数据服务处理点
Self-service Network	是	子网地址（如 172.16.1.1）	qrouter 中的 HAProxy
Provider Network	否	外部真实网关地址（如 192.168.x.x）	qdhcp 中的 HAProxy

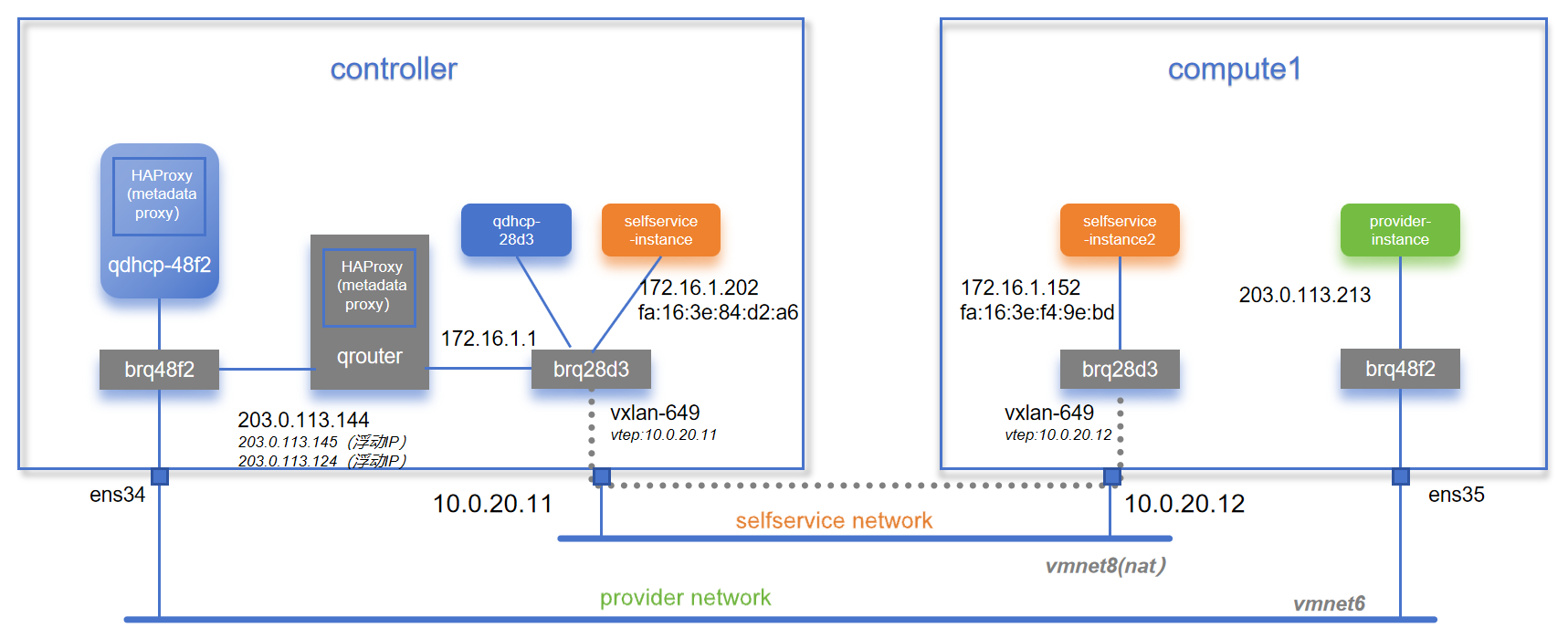

当前OpenStack网络环境中，创建了两个network，provider network和selfservice network，每个network创建了实例。

root@osclient ~(myproject/myuser)# openstack network list
+--------------------------------------+-------------+--------------------------------------+
| ID                                   | Name        | Subnets                              |
+--------------------------------------+-------------+--------------------------------------+
| 28d343c8-1cbb-4d3a-b69c-7d9afe5840fa | selfservice | 2825e2f9-b894-49ba-8cdb-399285223219 |
| 48f2b88e-7740-4d94-a631-69e2abadf25b | provider    | 8279842e-d7c5-4ba6-a037-831e0a72a938 |
+--------------------------------------+-------------+--------------------------------------+
root@osclient ~(myproject/myuser)# openstack server list
+--------------------------------------+-----------------------+---------+-----------------------------------------+--------+---------+
| ID                                   | Name                  | Status  | Networks                                | Image  | Flavor  |
+--------------------------------------+-----------------------+---------+-----------------------------------------+--------+---------+
| 4dfb51e2-3b48-4cc7-b947-92d13500a8f9 | provider-instance     | SHUTOFF | provider=203.0.113.213                  | cirros | m1.nano |
| 12faa86b-252a-4400-94d8-80dd4585b9d3 | selfservice-instance2 | SHUTOFF | selfservice=172.16.1.152, 203.0.113.124 | cirros | m1.nano |
| 4847a65a-d45f-4adc-971e-f1d905c2c535 | selfservice-instance  | SHUTOFF | selfservice=172.16.1.202, 203.0.113.145 | cirros | m1.nano |
+--------------------------------------+-----------------------+---------+-----------------------------------------+--------+---------+
root@osclient ~(myproject/myuser)#

2.2 当前OpenStack服务安装

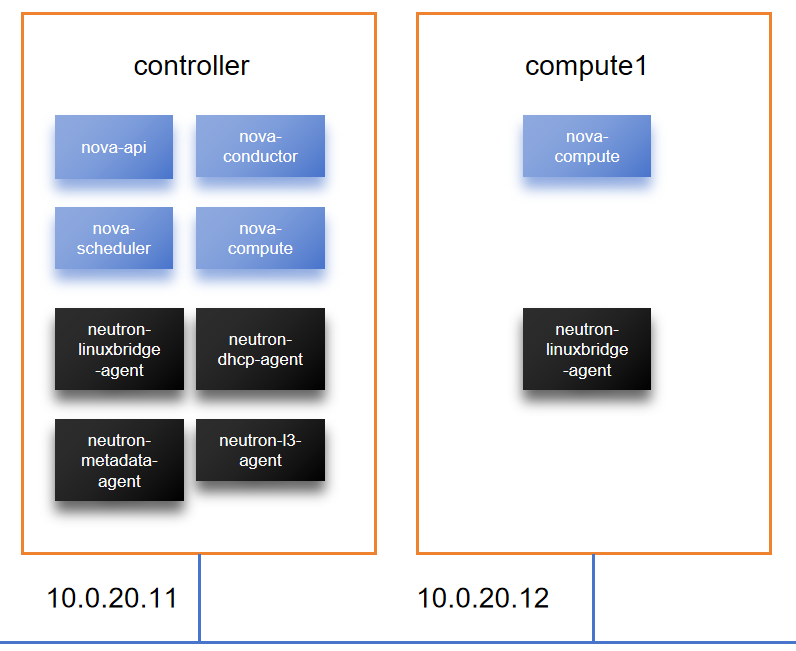

2.2.1 Nova/Neutron安装信息

Nova和Neutron相关服务安装信息：

2.2.2 Nova配置信息

controller的/etc/nova/nova.conf相关配置：

[neutron]
auth_url = http://controller:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = openstack
service_metadata_proxy = true
metadata_proxy_shared_secret = openstack

Nova 的配置文件 nova.conf 中 [neutron] 段的内容，主要用于 Nova 与 Neutron 的通信，尤其是支持 Metadata 服务 的功能。我们来逐行详细解释：

📂 [neutron] 段落：Nova 与 Neutron 的集成配置

auth_url = http://controller:5000

🔸 用途：指定 Keystone 的认证服务地址。Nova 使用这个 URL 去认证自己，向 Neutron 发 API 请求。

auth_type = password

🔸 用途：指定认证方式为 password，这是 Keystone 推荐的标准方式。

project_domain_name = default

user_domain_name = default

🔸 用途：指定 Keystone 中使用的项目域（project domain）和用户域（user domain），通常默认安装的都是 default。

region_name = RegionOne

🔸 用途：指定要连接的 Keystone 区域（region）。OpenStack 默认使用 RegionOne，除非你特别配置了多区域部署。

project_name = service

🔸 用途：Nova 将以 service 项目的身份访问 Neutron。这个 service 项目中通常会注册各个服务账号，如 nova、neutron、glance 等。

username = neutron

password = openstack

🔸 用途：Nova 使用这个 Neutron 用户来向 Neutron 发 API 请求，进行网络相关的操作。这个用户必须有权限（通常是 admin 角色）操作网络资源。

重点！与 metadata 服务有关的两行配置：

service_metadata_proxy = true

✅ 启用了对 Neutron metadata proxy 的信任。表示：

Nova metadata API 信任 Neutron metadata-agent 的请求；

Neutron 会向 Nova metadata 发送请求，这些请求中带有特定的 header（如 X-Forwarded-For）；

Nova 需要信任这些 header 是合法的（即这些请求确实来自 Neutron）。

metadata_proxy_shared_secret = openstack

✅ Neutron 和 Nova 使用此“共享密钥”进行认证。

Neutron metadata agent 在请求头中加入这个密钥；

Nova metadata API 会校验这个密钥；

确保这些 metadata 请求来自可信的 Neutron 组件，而不是伪造的来源。

🧾 小结：这个配置的作用是？

建立了 Nova 与 Neutron 的身份认证连接；

启用了 支持虚拟机 metadata 请求 的核心选项；

允许 Neutron metadata-agent 成为中介，将虚拟机的 metadata 请求转发到 Nova；

保证 metadata 请求的来源安全可靠。

2.2.3 Neutron配置信息

1、metadata_agent.ini

controller上的/etc/neutron/metadata_agent.ini，这个配置文件是 Neutron metadata 代理（neutron-metadata-agent） 的主配置文件。

[DEFAULT]
nova_metadata_host = controller
metadata_proxy_shared_secret = openstack

[DEFAULT] 段配置解读

nova_metadata_host = controller

🔸 含义：

指定 Nova metadata API 服务 的主机名或 IP。

controller 是主机名，通常会在 /etc/hosts 中映射到控制节点的 IP。

metadata agent 会把虚拟机的 metadata 请求转发到这个地址的 8775 端口（Nova metadata API 的监听端口）。

🔎 例如，转发的目标地址就是：

http://controller:8775

metadata_proxy_shared_secret = openstack

🔸 含义：

设置一个 共享密钥，用于身份校验。

当 Neutron metadata agent 转发请求给 Nova 的 metadata API 时，会在请求头中加上一个签名；

Nova 会使用自己配置中的 metadata_proxy_shared_secret 来验证请求是否可信。

✅ 必须与 nova.conf 中 [neutron] 段的 metadata_proxy_shared_secret 完全一致，否则 metadata 请求会被拒绝。

2、dhcp_agent.ini

controller上的/etc/neutron/dhcp_agent.ini，这是 Neutron 中负责为虚拟机分配 IP 地址的 DHCP Agent 的配置文件。这个 agent 也负责处理某些类型的 metadata 请求，尤其是在网络没有连接到路由器时。

[DEFAULT]
interface_driver = linuxbridge
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = true

📂 [DEFAULT] 段配置解读

1️⃣ interface_driver = linuxbridge

🔸 含义：

指定 Neutron DHCP agent 用于桥接网络接口的驱动。

linuxbridge 表示使用 Linux 的 bridge 功能。

对应的是你使用的 Neutron 网络插件（Linux Bridge）。

📌 如果你用的是 Open vSwitch（openvswitch），这里就会是 interface_driver = openvswitch。

2️⃣ dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq

🔸 含义：

指定 DHCP 服务的后端实现。

这里选择的是 Dnsmasq，它是 Neutron 默认和推荐的 DHCP 服务进程。

它会在每个网络的 namespace 中以独立的进程运行，为虚拟机分配 IP。

✅ 这个配置几乎是所有部署中标准不变的内容。

3️⃣ enable_isolated_metadata = true

🔸 含义：

启用在**“隔离网络”中提供 metadata 服务**。

所谓“隔离网络”是指：

虚拟机连接的私有网络 没有路由器（没有连接到外部网络）；

因此 metadata 请求不能像常规网络那样通过 router namespace 走向 nova-metadata 服务。

📌 开启这个配置后：

Neutron DHCP Agent 会在这些隔离网络的 namespace 内运行一个 metadata proxy（其实是通过 neutron-metadata-agent 间接处理）；

从而使虚拟机依然能通过 169.254.169.254 获取 metadata。

3、l3_agent.ini

controller上的/etc/neutron/l3_agent.ini，这是 Neutron 的 L3 Agent（路由器代理） 的配置文件。
L3 Agent 主要负责管理虚拟路由器（包括 SNAT/DNAT、floating IP、元数据代理等）。

[DEFAULT]
# Allow running metadata proxy. (boolean value)
#enable_metadata_proxy = true

🔸 enable_metadata_proxy = true

✅ 含义：

启用在 router namespace 中运行 metadata 代理进程（通常是 haproxy）。

用于把虚拟机发往 169.254.169.254 的 metadata 请求，从 router namespace 中转发到 neutron-metadata-agent。

L3 Agent 会监听 metadata 请求并通过本地 socket 传给 metadata agent。

🧩 配置生效条件：

虚拟机网络已经连接到一个 router。

该 router 所属的 namespace（例如：qrouter-<uuid>）中将运行 metadata proxy。

neutron-metadata-agent 必须运行正常。

🔐 安全配合：

该代理请求中通常会带上一个 X-Instance-ID 和共享密钥 (metadata_proxy_shared_secret)，供 nova 校验。

enable_metadata_proxy = true 在大多数发行版的 neutron-l3-agent 包中是缺省启用的（即使配置文件中它被注释掉），这意味着：

即使你没有显式写出这行配置项，Neutron 在后台默认行为是当作 true 来处理。

2.3 查看元数据服务运行方式

可以一步一步地检查 Nova Metadata API 服务的状态，并确认它是如何运行的。

步骤 1: 检查 nova-api 服务是否正在运行

首先，我们需要确认 nova-api 服务是否正在运行，因为 nova-metadata API 可能作为 nova-api 服务的一部分运行。

root@controller:~# systemctl status nova-api
● nova-api.service - OpenStack Compute APILoaded: loaded (/lib/systemd/system/nova-api.service; enabled; vendor preset: enabled)Active: active (running) since Sun 2025-05-04 22:27:23 UTC; 33min agoDocs: man:nova-api(1)Main PID: 1529 (nova-api)Tasks: 9 (limit: 9350)Memory: 345.5MCPU: 22.662sCGroup: /system.slice/nova-api.service├─1529 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1632 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1633 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1634 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1635 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1641 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1642 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log├─1643 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.log└─1645 /usr/bin/python3 /usr/bin/nova-api --config-file=/etc/nova/nova.conf --log-file=/var/log/nova/nova-api.logMay 04 22:27:23 controller systemd[1]: Started OpenStack Compute API.
May 04 22:27:25 controller nova-api[1529]: Modules with known eventlet monkey patching issues were imported prior to eventlet monkey patching: urllib3. This warning can usually be ignored if the caller is only importing and not executing nova code.
root@controller:~#

结论：nova-api 服务已经在运行中，状态是 active (running)，这意味着 nova-api 服务确实在正常工作。

步骤 2: 检查是否存在 nova-api-metadata 服务

接下来，我们要确认 nova-api-metadata 服务是否单独部署。执行以下命令检查系统中是否存在 nova-api-metadata 服务：

root@controller:~# systemctl status nova-api-metadata
Unit nova-api-metadata.service could not be found.
root@controller:~#

结论：看到 Unit nova-api-metadata.service could not be found 的输出，说明 nova-api-metadata 并没有单独作为服务运行。

这意味着 nova-metadata API 可能是作为 nova-api 服务的一部分运行的。

步骤 3: 检查是否有 nova-metadata API 服务监听默认端口

如果 nova-api-metadata 没有单独作为服务运行，那么 nova-metadata API 服务可能是作为 nova-api 的一部分监听端口的。

默认情况下，nova-metadata API 会监听 8775 端口。我们可以检查该端口是否有服务在监听。

root@controller:~# netstat -tuln | grep 8775
tcp        0      0 0.0.0.0:8775            0.0.0.0:*               LISTEN
root@controller:~#

结论：从输出看，nova-metadata API 服务确实在 8775 端口上监听，这表明它正在运行。

步骤 4: 查看 nova-api 日志

如果 nova-api 服务正在运行并且监听 8775 端口，但你不确定 nova-metadata API 是否已作为独立进程运行，你可以查看 nova-api 的日志文件。

运行以下命令查看 nova-api 的日志：

root@controller:~# tail -f /var/log/nova/nova-api.log
2025-05-04 22:27:34.551 1633 INFO nova.osapi_compute.wsgi.server [req-f768866c-ff45-42a5-8f42-a512c50d033b - - - - -] (1633) wsgi starting up on http://0.0.0.0:8774
2025-05-04 22:27:34.675 1635 INFO nova.osapi_compute.wsgi.server [req-208b4471-2754-4608-ad6c-7cadea475679 - - - - -] (1635) wsgi starting up on http://0.0.0.0:8774
2025-05-04 22:27:34.697 1632 INFO nova.osapi_compute.wsgi.server [req-3270fa04-267c-464d-bd06-3d252eb9f5d9 - - - - -] (1632) wsgi starting up on http://0.0.0.0:8774
2025-05-04 22:27:34.755 1642 INFO nova.metadata.wsgi.server [req-8c2f3627-28f3-42c2-9081-8f27daf854b0 - - - - -] (1642) wsgi starting up on http://0.0.0.0:8775
2025-05-04 22:27:34.761 1634 INFO nova.osapi_compute.wsgi.server [req-84296c4c-0804-43db-9490-786e2f0e0c5b - - - - -] (1634) wsgi starting up on http://0.0.0.0:8774
2025-05-04 22:27:34.847 1645 INFO nova.metadata.wsgi.server [req-1a91f21e-a8db-4791-9fca-73b41020b28c - - - - -] (1645) wsgi starting up on http://0.0.0.0:8775
2025-05-04 22:27:34.898 1643 INFO nova.metadata.wsgi.server [req-191e75f4-2dcd-45ce-ba4c-a61e177a1d5e - - - - -] (1643) wsgi starting up on http://0.0.0.0:8775
2025-05-04 22:27:34.915 1641 INFO nova.metadata.wsgi.server [req-b5c1f57d-3e9f-4ca7-b727-ce71e771838d - - - - -] (1641) wsgi starting up on http://0.0.0.0:8775
2025-05-04 22:30:32.231 1632 INFO nova.osapi_compute.wsgi.server [req-d1294517-d5ae-4ade-b550-e753d9d1136a 9382b59561c04dd1abf0a4cb7a8252ec f5e75a3f7cc347ad89d20dcfe70dae01 - default default] 10.0.20.100 "GET /v2.1/servers/detail HTTP/1.1" status: 200 len: 4837 time: 1.5150268
2025-05-04 22:30:32.401 1632 INFO nova.osapi_compute.wsgi.server [req-ddc416e5-6304-454e-a068-66ef4a833d14 9382b59561c04dd1abf0a4cb7a8252ec f5e75a3f7cc347ad89d20dcfe70dae01 - default default] 10.0.20.100 "GET /v2.1/flavors/detail?is_public=None HTTP/1.1" status: 200 len: 755 time: 0.0127280

nova-api-metadata.service 不存在是正常的：

原因：nova-api-metadata 不是一个独立的 systemd 服务。

真正运行的位置：它是 nova-api 服务的一部分，通过 eventlet/wsgi 内部同时监听：

端口 8774 提供计算 API（compute API）；

端口 8775 提供元数据服务（metadata service）。

日志已经明确显示了：
ova.metadata.wsgi.server [...] wsgi starting up on http://0.0.0.0:8775

步骤5：检查是否启用了 local_metadata_per_cell

如果你启用了 local_metadata_per_cell = true，那么每个 cell 会有一个单独的 nova-metadata API 服务。你可以检查是否在每个单元中配置了独立的服务。通过检查 nova.conf 文件中的设置，可以确认这个配置项。

当选择 local_metadata_per_cell = true 时，必须确保每个 Neutron 的 metadata-agent 配置正确，指向对应的 nova-metadata API 服务。
如果选择 local_metadata_per_cell = false，则无需关注单元之间的 metadata API 服务配置，因为它会作为一个全局服务运行。

root@controller:~# vi /etc/nova/nova.conf
#
# Indicates that the nova-metadata API service has been deployed per-cell, so
# that we can have better performance and data isolation in a multi-cell
# deployment. Users should consider the use of this configuration depending on
# how neutron is setup. If you have networks that span cells, you might need to
# run nova-metadata API service globally. If your networks are segmented along
# cell boundaries, then you can run nova-metadata API service per cell. When
# running nova-metadata API service per cell, you should also configure each
# Neutron metadata-agent to point to the corresponding nova-metadata API
# service.
#  (boolean value)
#local_metadata_per_cell = false <--- default is false.

✅ 结论

nova-metadata API 是正常运行的，并且是由 nova-api 服务内部启动的（不是独立服务）。也就是本文提到的全局运行模式。

2.4 查看neutron-metadata-agent

确认 neutron 是否启用了它的 metadata agent进程：

root@controller:~# systemctl status neutron-metadata-agent
● neutron-metadata-agent.service - OpenStack Neutron Metadata AgentLoaded: loaded (/lib/systemd/system/neutron-metadata-agent.service; enabled; vendor preset: enabled)Active: active (running) since Sun 2025-05-04 22:27:23 UTC; 54min agoDocs: man:neutron-metadata-agent(1)Main PID: 1527 (neutron-metadat)Tasks: 4 (limit: 9350)Memory: 126.7MCPU: 3.790sCGroup: /system.slice/neutron-metadata-agent.service├─1527 "neutron-metadata-agent (/usr/bin/python3 /usr/bin/neutron-metadata-agent --config-file=/etc/neutron/neutron.conf --config-file=/etc/neutron/metadata_agent.ini --log-file=/var/log/neutron/neutron-metadata-agent.log)"├─1620 "neutron-metadata-agent (/usr/bin/python3 /usr/bin/neutron-metadata-agent --config-file=/etc/neutron/neutron.conf --config-file=/etc/neutron/metadata_agent.ini --log-file=/var/log/neutron/neutron-metadata-agent.log)"└─1621 "neutron-metadata-agent (/usr/bin/python3 /usr/bin/neutron-metadata-agent --config-file=/etc/neutron/neutron.conf --config-file=/etc/neutron/metadata_agent.ini --log-file=/var/log/neutron/neutron-metadata-agent.log)"May 04 22:27:23 controller systemd[1]: Started OpenStack Neutron Metadata Agent.

Neutron Metadata Agent 服务 已经在运行，也就是说：

它将会拦截虚拟机发送到 169.254.169.254 的 metadata 请求；

并且会通过 UNIX 套接字将这些请求转发给你已经运行的 Nova Metadata API；

所以，整个 OpenStack metadata 流程链路目前看是完整且正常的。

当前状态总结

组件	状态	说明
`nova-api`	✅ 正常运行	包含 Metadata API，监听端口 `8775`
`nova-api-metadata`	❌ 不存在	正常，因为 YOGA 版本已整合进 `nova-api`
`neutron-metadata-agent`	✅ 正常运行	用于转发虚拟机中的请求
`端口监听`	✅ `0.0.0.0:8775` 已监听	metadata 服务暴露中
虚拟机访问地址	🟡 `169.254.169.254`	还需在虚拟机中测试是否能访问 metadata

2.5 查看 router namespace（qrouter) 中`haproxy`

root@controller:~# ip netns
qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 (id: 2) <-- router namespace
qdhcp-28d343c8-1cbb-4d3a-b69c-7d9afe5840fa (id: 1)
qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b (id: 0)root@controller:~# ip netns exec qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 netstat -tnlp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp6       0      0 :::9697                 :::*                    LISTEN      2334/haproxy

说明：

✅ router namespace 中运行着 haproxy，而且正在监听 TCP 9697 端口。这就是 Neutron Metadata Proxy 的典型表现。

在较新版本的 OpenStack（比如 Yoga、Zed 等）中，Neutron 使用 haproxy 来代理 metadata 请求时，会监听在一个本地任意端口（如 9697），然后通过内部规则拦截 169.254.169.254 的流量重定向到这个本地监听端口。

你可以再执行以下命令确认重定向规则是否存在（仍在 router namespace 内）：

root@controller:~# ip netns exec qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 iptables -t nat -S | grep 169.254.169.254
-A neutron-l3-agent-PREROUTING -d 169.254.169.254/32 -i qr-+ -p tcp -m tcp --dport 80 -j REDIRECT --to-ports 9697
root@controller:~#

是 Neutron L3 agent 设置的 NAT 重定向规则，它的含义如下：

🔍 规则解读：

-d 169.254.169.254/32：匹配目标地址为 169.254.169.254（metadata 固定地址）的数据包；

-i qr-+：只匹配入接口为 qr-xxx 类型（即 router 的内部接口）；

-p tcp --dport 80：匹配 TCP 80端口 的请求（也就是 HTTP metadata 请求）；

-j REDIRECT --to-ports 9697：将这些请求 重定向 到本地的 9697 端口（也就是 haproxy 的监听端口）。

✅ 意义总结：

这个规则确保了：

虚拟机发送到 169.254.169.254 的 metadata 请求，会被 Neutron L3 Agent 拦截，并转发到 router namespace 中 haproxy 的 9697 端口，从而走 metadata 服务的完整链路。

这也说明当前Neutron metadata proxy 配置完全生效。

2.6 查看DHCP namespace（qdhcp）中 haproxy

root@controller:~# ip netns exec qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b netstat -tnlp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 169.254.169.254:80      0.0.0.0:*               LISTEN      2058/haproxy
tcp        0      0 169.254.169.254:53      0.0.0.0:*               LISTEN      2121/dnsmasq
tcp        0      0 127.0.0.1:53            0.0.0.0:*               LISTEN      2121/dnsmasq
tcp        0      0 203.0.113.101:53        0.0.0.0:*               LISTEN      2121/dnsmasq
tcp6       0      0 ::1:53                  :::*                    LISTEN      2121/dnsmasq
tcp6       0      0 fe80::a9fe:a9fe:53      :::*                    LISTEN      2121/dnsmasq
tcp6       0      0 fe80::a9fe:a9fe:80      :::*                    LISTEN      2058/haproxy
tcp6       0      0 fe80::f816:3eff:fe5b:53 :::*                    LISTEN      2121/dnsmasq
root@controller:~#

tcp 0 0 169.254.169.254:80 0.0.0.0:* LISTEN 2058/haproxy

✅ 意义分析：

这表示：

在 DHCP 网络命名空间（qdhcp-...）中，

存在一个 HAProxy 实例正在监听 169.254.169.254:80 —— 这是 云主机访问 metadata 的标准地址。

因为你在 /etc/neutron/dhcp_agent.ini 中配置了：

enable_isolated_metadata = true

所以 Neutron 会自动为该网络中的 VM 启动 haproxy 来代理元数据请求，即使该网络没有 router。

✅ 结论：

现在可以确认两条元数据链路都已就绪：

网络类型	元数据来源
有路由的网络（有 qrouter）	qrouter 中的 haproxy ➝ namespace ➝ nova-metadata
无路由的隔离网络	qdhcp 中的 haproxy ➝ namespace ➝ nova-metadata

这表明 Neutron 的元数据服务机制已全部工作正常。

2.7 查看haproxy配置

Neutron 元数据代理为每个 qrouter/qdhcp 动态生成 haproxy 配置文件，位置在：

root@controller:~# ls /var/lib/neutron/ns-metadata-proxy/
48f2b88e-7740-4d94-a631-69e2abadf25b.conf  782e8b74-a13c-4e8c-83dd-066f49e55ac2.conf
root@controller:~#root@controller:~# ip netns
qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 (id: 2)  --> qrouter
qdhcp-28d343c8-1cbb-4d3a-b69c-7d9afe5840fa (id: 1)   --> selfservice network qdhcp
qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b (id: 0) --> provider network qdhcp
root@controller:~#

48f2b88e-7740-4d94-a631-69e2abadf25b.conf为provider network上的qdhcp haproxy配置。

782e8b74-a13c-4e8c-83dd-066f49e55ac2.conf为selfservice network上的qrouter haproxy配置

2.7.1 qrouter haproxy配置

查看对应 router 的配置:

root@controller:~# cat /var/lib/neutron/ns-metadata-proxy/782e8b74-a13c-4e8c-83dd-066f49e55ac2.confgloballog         /dev/log local0 infolog-tag     haproxy-metadata-proxy-782e8b74-a13c-4e8c-83dd-066f49e55ac2user        neutrongroup       neutronmaxconn     1024pidfile     /var/lib/neutron/external/pids/782e8b74-a13c-4e8c-83dd-066f49e55ac2.pid.haproxydaemondefaultslog globalmode httpoption httplogoption dontlognulloption http-server-closeoption forwardforretries                 3timeout http-request    30stimeout connect         30stimeout client          32stimeout server          32stimeout http-keep-alive 30slisten listenerbind :::9697server metadata /var/lib/neutron/metadata_proxyhttp-request del-header X-Neutron-Network-IDhttp-request set-header X-Neutron-Router-ID 782e8b74-a13c-4e8c-83dd-066f49e55ac2
root@controller:~# root@controller:~# brctl show

✅ 配置文件解读：

🔹 global 块：全局配置

使用 syslog 记录日志，便于调试。

log-tag 带有 router 的 UUID，帮助你区分不同 router。

user/group 是 neutron，运行权限控制。

pidfile 用于记录进程 ID，便于管理。

daemon 表示以守护进程方式运行。

🔹 defaults 块：默认 HTTP 参数设置

明确使用 HTTP 模式。

开启日志选项、连接控制、超时设定等，保证元数据请求的可靠性。

option forwardfor：添加 X-Forwarded-For 头，用于传递原始 IP 地址。

🔹 listen listener 块：定义监听端口和代理行为

listen listener bind :::9697

监听所有 IPv4/IPv6 地址的 9697 端口，这就是 iptables REDIRECT 转发进来的目的端口。

🔹 关键：代理转发逻辑

server metadata /var/lib/neutron/metadata_proxy

这表示请求将被发送到一个 UNIX 域 socket，路径为：

/var/lib/neutron/metadata_proxy

它是 neutron-metadata-agent 在主机上创建的 socket，用于和 nova-metadata-api 服务通信。

http-request del-header X-Neutron-Network-ID

http-request set-header X-Neutron-Router-ID 782e8b74-a13c-4e8c-83dd-066f49e55ac2

删除原有 X-Neutron-Network-ID 头。

设置 X-Neutron-Router-ID 为此 router 的 UUID，用于 nova 端识别是哪台虚拟机发来的请求。

✅ 结论：元数据服务路径是否正常

根据你提供的配置，可以确认：

元数据请求会被 NAT 到 9697。

haproxy 在 router namespace 中监听 9697。

它把请求通过本地 UNIX socket 转发给 neutron-metadata-agent。

neutron-metadata-agent 再加上必要头部信息，转发给 nova-api 的 8775 端口。

🎯 所以：你的元数据服务链路是正常配置并处于运行状态的。

2.7.1 qdhcp haproxy配置

查看对应 qdhcp的配置:

root@controller:~# cat /var/lib/neutron/ns-metadata-proxy/48f2b88e-7740-4d94-a631-69e2abadf25b.confgloballog         /dev/log local0 infolog-tag     haproxy-metadata-proxy-48f2b88e-7740-4d94-a631-69e2abadf25buser        neutrongroup       neutronmaxconn     1024pidfile     /var/lib/neutron/external/pids/48f2b88e-7740-4d94-a631-69e2abadf25b.pid.haproxydaemondefaultslog globalmode httpoption httplogoption dontlognulloption http-server-closeoption forwardforretries                 3timeout http-request    30stimeout connect         30stimeout client          32stimeout server          32stimeout http-keep-alive 30slisten listenerbind 169.254.169.254:80bind fe80::a9fe:a9fe:80 interface ns-a51b2fe4-04server metadata /var/lib/neutron/metadata_proxyhttp-request del-header X-Neutron-Router-IDhttp-request set-header X-Neutron-Network-ID 48f2b88e-7740-4d94-a631-69e2abadf25b
root@controller:~#

这份 haproxy 配置来自 DHCP 网络命名空间中，用于隔离网络（没有 router 连接）里的 VM 提供 metadata 服务:

listen listener 块：

listen listener bind 169.254.169.254:80

bind fe80::a9fe:a9fe:80 interface ns-a51b2fe4-04

169.254.169.254:80 是元数据服务标准地址。

绑定了 IPv4 和 IPv6（link-local）地址。

interface ns-a51b2fe4-04 是 DHCP namespace 中虚拟接口名称。

server metadata /var/lib/neutron/metadata_proxy
http-request del-header X-Neutron-Router-ID
http-request set-header X-Neutron-Network-ID 48f2b88e-7740-4d94-a631-69e2abadf25b
metadata 请求最终转发到本地 Unix socket 文件：/var/lib/neutron/metadata_proxy

添加了 X-Neutron-Network-ID，删除了 router ID（因为隔离网络无 router）

隔离网络中的 VM 访问 http://169.254.169.254 时，会通过此 HAProxy 实例接入 Neutron 的 metadata 代理机制。

Neutron metadata agent 会从请求中读取 Network ID，然后向 nova-api 的 metadata 接口请求真实数据。

三、实例元数据通信过程测试

3.1 selfservice network场景测试

3.1.1 虚拟机启动

虚机启动后，开始初始化网络和系统配置。

启动selfservice-instance2虚机（位于compute1节点，属于selfservice network）。

root@osclient ~(myproject/myuser)# openstack server start selfservice-instance2
root@osclient ~(myproject/myuser)#

3.1.2 通过 DHCP 获取 IP 和元数据路由

DHCP 服务由 neutron-dhcp-agent 提供，虚机获取到其私有 IP 地址，并添加了一条指向 169.254.169.254 的默认 metadata 路由。

此时，虚机将发送DHCP请求，qdhcp将发送dhcp offer。

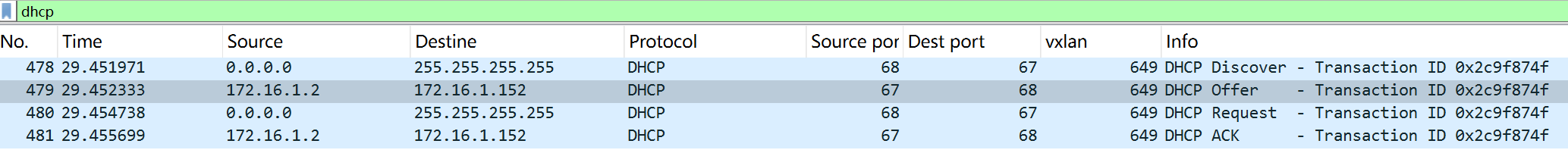

对vmware workstation vmnet8抓包：

这段内容显示的是DHCP（动态主机配置协议）的通信过程，具体包括以下步骤：

DHCP Discover：虚机在这个阶段广播一个Discover消息，告知网络中的所有DHCP服务器它需要一个IP地址。

DHCP Offer：DHCP服务器(qdhcp)收到Discover消息后，提供一个IP地址（172.16.1.152）给客户端，并发送一个Offer消息。

DHCP Request：客户端收到Offer消息后，广播一个Request消息，表示它接受服务器提供的IP地址。

DHCP ACK：DHCP服务器收到Request消息后，发送一个ACK消息，确认IP地址的分配。

这些报文用于 Controller 节点上的 qdhcp 与 compute1 节点上的虚拟机之间的通信。由于涉及跨节点传输，报文经过 VXLAN 封装，封装使用的 VXLAN VNI 为 649。

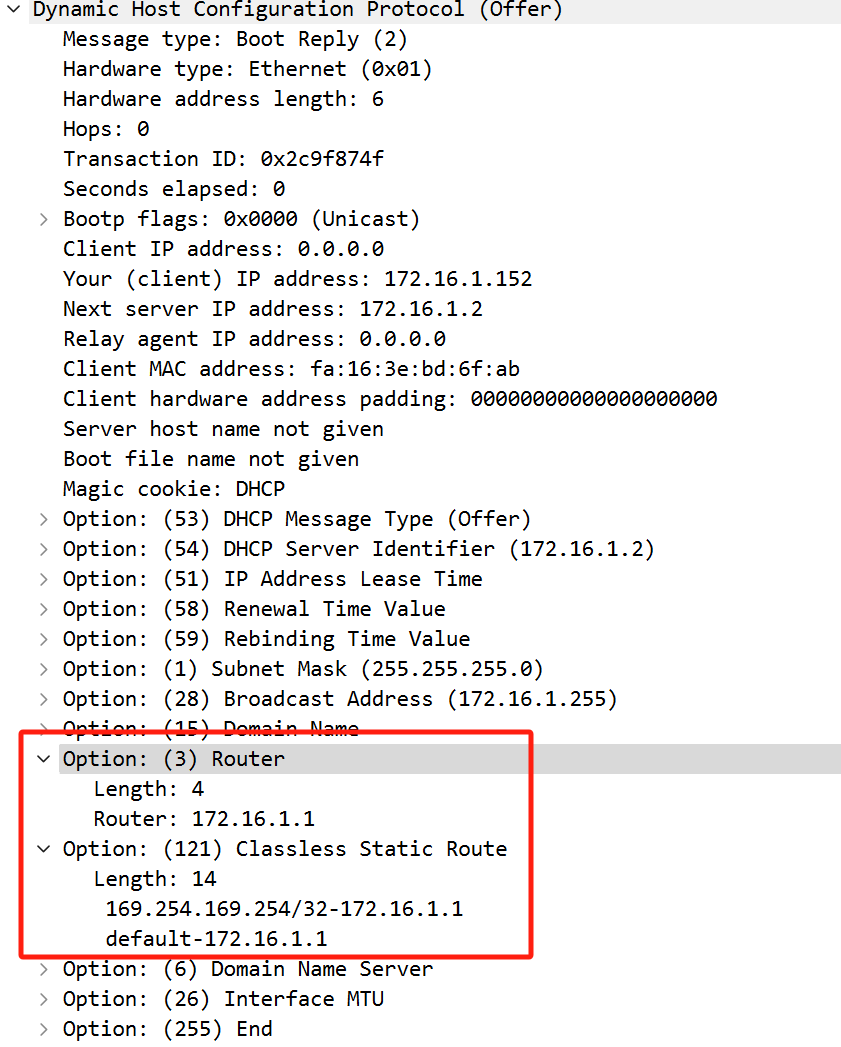

查看DHCP Offer报文内容：

在DHCP（动态主机配置协议）中，Option字段用于传递额外的配置信息给客户端。

Option 3: Router (默认网关)

这个选项指定了客户端应该使用的默认网关（也称为路由器）的IP地址。

Option 121: Classless Static Route

提供了一个特定的路由信息，即元数据路由，指导客户端如何到达169.254.169.254这个特定的网络。

查看qrouter的IP地址信息：

root@controller:~# ip netns exec qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00inet 127.0.0.1/8 scope host lovalid_lft forever preferred_lft foreverinet6 ::1/128 scope host valid_lft forever preferred_lft forever
2: qr-fb68b947-33@if8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default qlen 1000link/ether fa:16:3e:33:b2:f8 brd ff:ff:ff:ff:ff:ff link-netnsid 0inet 172.16.1.1/24 brd 172.16.1.255 scope global qr-fb68b947-33valid_lft forever preferred_lft foreverinet6 fe80::f816:3eff:fe33:b2f8/64 scope link valid_lft forever preferred_lft forever
3: qg-02f3fada-b8@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether fa:16:3e:bd:68:5a brd ff:ff:ff:ff:ff:ff link-netnsid 0inet 203.0.113.144/24 brd 203.0.113.255 scope global qg-02f3fada-b8valid_lft forever preferred_lft foreverinet 203.0.113.124/32 brd 203.0.113.124 scope global qg-02f3fada-b8valid_lft forever preferred_lft foreverinet 203.0.113.145/32 brd 203.0.113.145 scope global qg-02f3fada-b8valid_lft forever preferred_lft foreverinet6 fe80::f816:3eff:febd:685a/64 scope link valid_lft forever preferred_lft forever
root@controller:~#

查看selfservice-instance2虚机（使用虚机对应的浮动地址203.0.113.124)：

$ ip route
default via 172.16.1.1 dev eth0
169.254.169.254 via 172.16.1.1 dev eth0
172.16.1.0/24 dev eth0  src 172.16.1.152
$

169.254.169.254 via 172.16.1.1 dev eth0

这是访问元数据服务的特殊路由，明确告诉系统：去访问元数据服务时 也要经过网关（即通过 qrouter namespace）。

这是 OpenStack 在 Self-service 网络中为了拦截元数据请求，特意配置的静态路由。

3.1.3 虚拟机发起 metadata 请求

云初始化服务（如 cloud-init）尝试从 http://169.254.169.254:80 获取配置数据，例如 ssh 公钥、用户数据等。

登录selfservice-instance2虚机，发送元数据服务请求：

$ curl http://169.254.169.254/1.0/meta-data
（以下为返回结果）
ami-id
ami-launch-index
ami-manifest-path
hostname
instance-id
local-ipv4
public-keys/
reservation-id
security-groups

169.254.169.254 是 OpenStack 中用于访问虚拟机元数据的 IP 地址。

/1.0/meta-data 是元数据服务的 URI。

此命令的目的是从虚拟机获取与实例相关的元数据，如实例 ID、AMI ID 等。

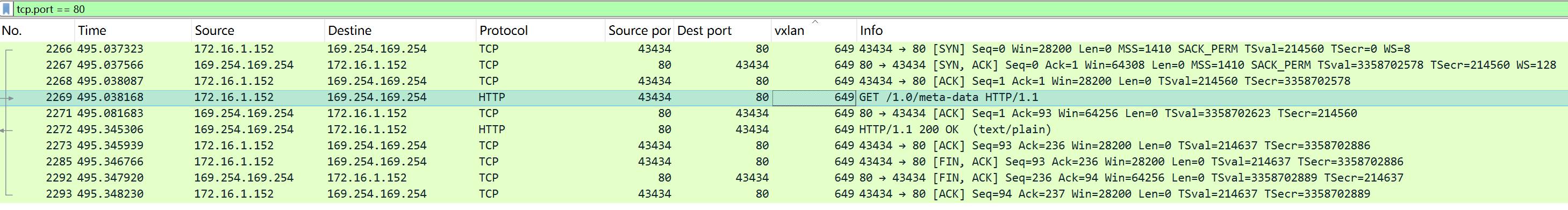

对vmware workstation vmnet8抓包：

2269请求帧：虚机发出一个HTTP GET请求，请求路径为 /1.0/meta-data，
2272响应帧：169.254.169.254发回一个HTTP响应，状态码为200 OK，表示请求成功。响应内容类型为 text/plain。

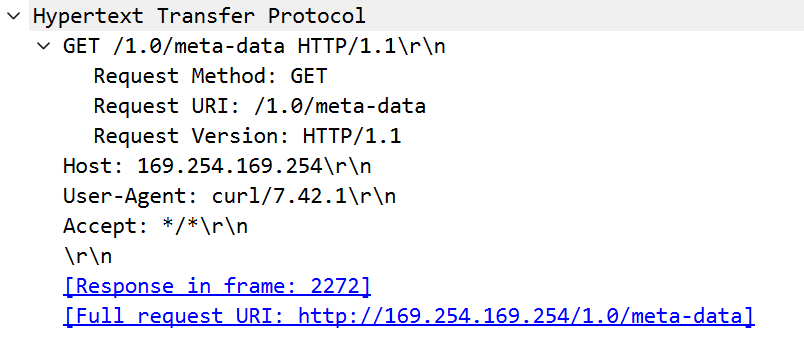

查看2269 请求帧HTTP 报文内容：

字段	含义
`GET /1.0/meta-data HTTP/1.1`	表示请求的是元数据服务 API v1 的 `meta-data` 路径
`Host: 169.254.169.254`	虽然是 link-local 地址，仍按 HTTP/1.1 规范需提供 Host 头
`User-Agent: curl/7.42.1`	请求是通过 curl 命令发起的
`Accept: /`	接受任意类型的响应

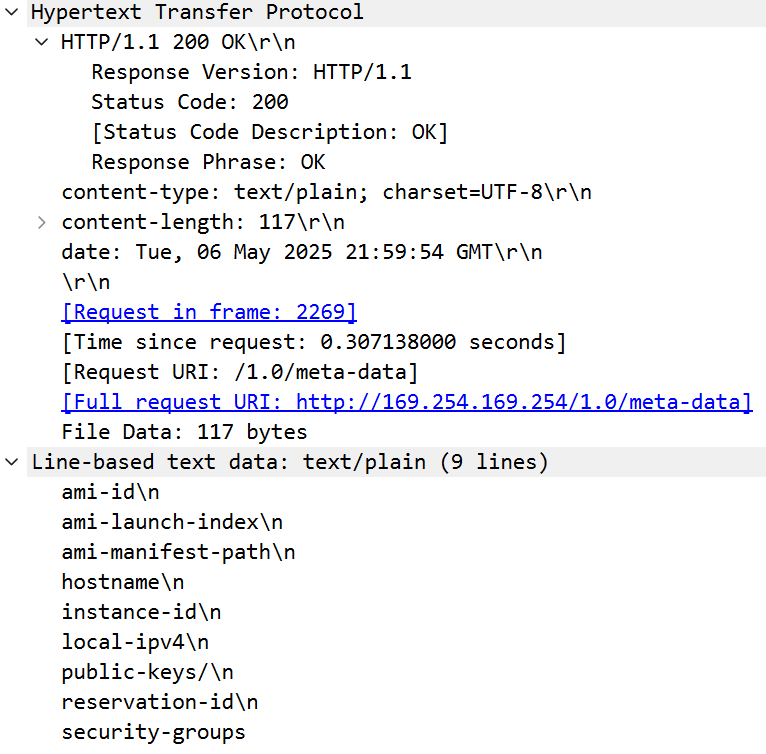

查看2272 响应帧内容：

这是虚拟机访问 OpenStack 元数据服务的 完整响应，且返回了 HTTP/1.1 200 OK，说明：

✅ 元数据服务可用，网络路径配置正常，元数据代理工作正常。

响应内容解析：

HTTP 响应头：

Status Code: 200 OK：请求成功。

Content-Type: text/plain; charset=UTF-8：返回的是纯文本格式。

Content-Length: 117：正文长度为 117 字节。

Date:：响应时间戳。

正文（元数据目录列表）：

ami-id
ami-launch-index
ami-manifest-path
hostname
instance-id
local-ipv4
public-keys/
reservation-id
security-groups

虚拟机可以进一步访问以下路径来获取具体信息，例如：

curl http://169.254.169.254/1.0/meta-data/hostname
curl http://169.254.169.254/1.0/meta-data/local-ipv4

3.1.4 qrouter 命名空间内 HAProxy 拦截请求

请求通过虚机网卡发送到 qrouter 命名空间中的 qr-* 接口。iptables 规则将所有目标为 169.254.169.254:80 的请求重定向到本地的 HAProxy（监听端口 9697）。HAProxy 会将请求通过 Unix domain socket /var/lib/neutron/metadata_proxy 转发给 neutron-metadata-agent。

以下为查看步骤：

1、查看haproxy pid

root@controller:~# ip netns
qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b (id: 1)
qdhcp-28d343c8-1cbb-4d3a-b69c-7d9afe5840fa (id: 2)
qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 (id: 0)root@controller:~# ip netns pid qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2
2045

pid: 这是 ip netns 子命令的一个选项，用于查找拥有特定网络命名空间的进程的 PID。

qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2：这是 OpenStack Neutron 路由器的一个网络命名空间的名称。通常，每个 Neutron 路由器都会创建一个相应的网络命名空间。

该命令的作用是显示与指定进程 qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 相关的网络命名空间的进程 ID。

该命令的输出显示，qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 网络命名空间当前与进程 ID 2045 相关联。这个进程 ID 对应的是某个在该命名空间内运行的进程（例如，haproxy）。

root@controller:~# ps fw -p 2045PID TTY      STAT   TIME COMMAND2045 ?        Ssl    0:00 haproxy -f /var/lib/neutron/ns-metadata-proxy/782e8b74-a13c-4e8c-83dd-066f49e55ac2.conf
root@controller:~#

ps fw -p 2045

ps：是一个用于查看当前运行的进程状态的命令。

fw：是 ps 命令的选项，表示 "full width"。这个选项会提供进程的完整信息，包括每个进程的命令行参数、父进程 ID 等。

-p 2045：指定查看进程 ID 为 2045 的进程的信息。

输出信息：

PID：进程的 ID 号，表示进程的唯一标识符。这里的 PID 是 2045，表示该进程的 ID 是 2045。

TTY：该进程所连接的终端（如果有的话）。? 表示该进程没有关联终端，即它是一个后台进程或守护进程。

STAT：进程的状态：

S：表示进程处于 "sleeping" 状态，意味着进程在等待某个事件（比如 I/O 操作）完成。

s：表示该进程是一个会话领导进程。

l：表示进程有多线程。

所以 Ssl 表示该进程是一个会话领导进程，并且是一个多线程的睡眠状态进程。

TIME：进程使用的 CPU 时间。这里的 0:00 表示该进程并没有消耗大量的 CPU 时间，通常是因为它只是等待 I/O 操作。

COMMAND：启动进程的命令行及其参数。在这里，haproxy -f /var/lib/neutron/ns-metadata-proxy/782e8b74-a13c-4e8c-83dd-066f49e55ac2.conf 表示该进程是由 haproxy 启动的，并且使用了配置文件 /var/lib/neutron/ns-metadata-proxy/782e8b74-a13c-4e8c-83dd-066f49e55ac2.conf。

总结：

进程 2045 是由 haproxy 启动的，作为 Neutron metadata agent的一部分，正在处理与虚拟机元数据相关的请求。

它正在后台运行，没有关联到任何终端（?），并且处于睡眠状态，等待事件（如网络连接）处理。

2、查看socket通信

a. 在 Controller 节点执行 strace 命令：

strace 命令用于跟踪进程执行过程中发生的系统调用和信号。

首先，在 Controller 节点上使用 strace 命令来监控haproxy 进程的网络通信，特别是 recvfrom 和 sendto 系统调用。

root@controller:~# strace -f -e trace=recvfrom,sendto -p 2045

-f 选项表示追踪进程的所有子进程。

-e trace=recvfrom,sendto 指定只追踪 recvfrom 和 sendto 系统调用，通常用于网络通信。

-p 2045 表示监控进程 ID 为 2045 的进程（通常是 haproxy 或其他 Neutron 元数据代理进程）。

b. 在虚拟机中发送元数据服务请求：

接着，在虚拟机 selfservice-instance2 中，使用 curl 命令向元数据服务发送 HTTP 请求，查询元数据。

curl http://169.254.169.254/1.0/meta-data

c. 在 Controller 节点终端显示 strace 输出：

当虚拟机发送请求后，Controller 节点上的 strace 命令会显示以下输出，这些信息展示了进程 2045 进行的网络操作：

root@controller:~# strace -f -e trace=recvfrom,sendto -p 2045
strace: Process 2045 attached with 4 threads
[pid  2045] recvfrom(16, "GET /1.0/meta-data HTTP/1.1\r\nHos"..., 16320, 0, NULL, NULL) = 92
[pid  2045] sendto(17, "GET /1.0/meta-data HTTP/1.1\r\nhos"..., 208, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 208
[pid  2045] recvfrom(17, 0x559769a4b8c0, 16320, 0, NULL, NULL) = -1 EAGAIN (Resource temporarily unavailable)
[pid  2045] recvfrom(17, "HTTP/1.1 200 OK\r\nContent-Type: t"..., 16320, 0, NULL, NULL) = 254
[pid  2045] sendto(16, "HTTP/1.1 200 OK\r\ncontent-type: t"..., 235, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 235
[pid  2045] recvfrom(16, "", 16320, 0, NULL, NULL) = 0

recvfrom(16, "GET /1.0/meta-data HTTP/1.1\r\nHos"..., 16320, 0, NULL, NULL) = 92：进程 2045 从套接字 16 中接收到来自虚拟机的 HTTP 请求（GET 请求），长度为 92 字节。

sendto(17, "GET /1.0/meta-data HTTP/1.1\r\nhos"..., 208, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 208：进程 2045 向套接字 17 发送一个请求，发送的数据大小为 208 字节。

recvfrom(17, 0x5635992018c0, 16320, 0, NULL, NULL) = -1 EAGAIN (Resource temporarily unavailable)：尝试从套接字 17 接收数据，但资源暂时不可用（EAGAIN），表示没有数据可读。

recvfrom(17, "HTTP/1.1 200 OK\r\nContent-Type: t"..., 16320, 0, NULL, NULL) = 254：最终接收到来自元数据服务的响应，长度为 254 字节，响应状态为 HTTP/1.1 200 OK。

sendto(16, "HTTP/1.1 200 OK\r\ncontent-type: t"..., 235, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 235：进程 2045 向虚拟机返回 HTTP 响应，内容为元数据请求的结果，长度为 235 字节。

recvfrom(16, "", 16320, 0, NULL, NULL) = 0：接收到一个空响应，表示连接已关闭。

3.1.5 neutron-metadata-agent 请求 nova metadata API

neutron metadata agent 解包请求，并通过 HTTP 请求转发给运行在 controller 节点的 nova-api（nova-metadata-api）（默认监听 8775 端口），由 Nova 负责返回对应的 metadata。

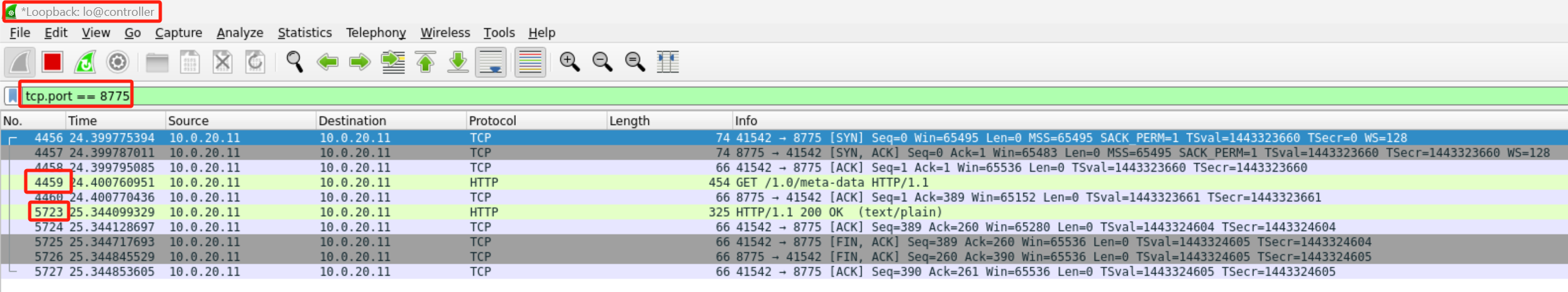

1、controller节点运行wireshark。由于当前neutron metadata agent和nova api(nova metadata api)都安装在controller节点，他们之间可以通过controller loopback0进行抓包查看：

数据包编号4459：是一个HTTP请求，具体是“GET /1.0/meta-data HTTP/1.1”，这是一个元数据服务的请求。

数据包编号5723：是一个HTTP响应数据包。状态码为200，表示请求成功，并且响应的内容类型是“text/plain”（纯文本）。

2、查看4459数据包报文内容：

Frame 4459: 454 bytes on wire (3632 bits), 454 bytes captured (3632 bits) on interface lo, id 0
Ethernet II, Src: 00:00:00_00:00:00 (00:00:00:00:00:00), Dst: 00:00:00_00:00:00 (00:00:00:00:00:00)
Internet Protocol Version 4, Src: 10.0.20.11, Dst: 10.0.20.11
Transmission Control Protocol, Src Port: 41542, Dst Port: 8775, Seq: 1, Ack: 1, Len: 388
Hypertext Transfer ProtocolGET /1.0/meta-data HTTP/1.1\r\n[Expert Info (Chat/Sequence): GET /1.0/meta-data HTTP/1.1\r\n][GET /1.0/meta-data HTTP/1.1\r\n][Severity level: Chat][Group: Sequence]Request Method: GETRequest URI: /1.0/meta-dataRequest Version: HTTP/1.1Host: controller:8775\r\nUser-Agent: python-requests/2.25.1\r\nAccept-Encoding: gzip, deflate\r\nAccept: */*\r\nConnection: keep-alive\r\nX-Forwarded-For: ::ffff:172.16.1.152\r\nX-Instance-ID: 12faa86b-252a-4400-94d8-80dd4585b9d3\r\nX-Tenant-ID: f5e75a3f7cc347ad89d20dcfe70dae01\r\nX-Instance-ID-Signature: 5a0a5a4b322614e1a076f06166590421d8cc293624e90a20061350d5217742a3\r\n\r\n[Full request URI: http://controller:8775/1.0/meta-data][HTTP request 1/1][Response in frame: 5723]

这一帧（Frame 4459）正是从 Neutron Metadata Agent 发往 Nova Metadata API（端口 8775） 的 HTTP 请求。

包含的 Header：

X-Forwarded-For: ::ffff:172.16.1.152
→ 映射到 VM 的 IPv4 地址，标明 metadata 请求的源头；

X-Instance-ID: 12faa86b-252a-4400-94d8-80dd4585b9d3
→ VM 的 UUID；

X-Tenant-ID: f5e75a3f7cc347ad89d20dcfe70dae01
→ 所属项目/租户；

X-Instance-ID-Signature: 5a0a...742a3
→ 用于验证请求来源合法性的签名（由 metadata agent 用 shared secret 签名生成）；

3、查看5723数据包报文内容：

Frame 5723: 325 bytes on wire (2600 bits), 325 bytes captured (2600 bits) on interface lo, id 0
Ethernet II, Src: 00:00:00_00:00:00 (00:00:00:00:00:00), Dst: 00:00:00_00:00:00 (00:00:00:00:00:00)
Internet Protocol Version 4, Src: 10.0.20.11, Dst: 10.0.20.11
Transmission Control Protocol, Src Port: 8775, Dst Port: 41542, Seq: 1, Ack: 389, Len: 259
Hypertext Transfer ProtocolHTTP/1.1 200 OK\r\nContent-Length: 117\r\nContent-Type: text/plain; charset=UTF-8\r\nDate: Thu, 08 May 2025 01:03:23 GMT\r\nConnection: keep-alive\r\n\r\n[HTTP response 1/1][Time since request: 0.943338378 seconds][Request in frame: 4459][Request URI: http://controller:8775/1.0/meta-data]File Data: 117 bytes
Line-based text data: text/plain (9 lines)ami-id\nami-launch-index\nami-manifest-path\nhostname\ninstance-id\nlocal-ipv4\npublic-keys/\nreservation-id\nsecurity-groups

Nova Metadata API 的返回响应，状态码 HTTP/1.1 200 OK，返回了虚拟机的 metadata 信息。

这说明整条从 VM → HAProxy → Neutron Metadata Agent → Nova API 的 metadata 请求链路是通畅的，也进一步验证了你之前抓到的请求数据是完整的、正确的。

3.1.6 结果返回虚拟机

Nova 返回的 metadata 经过 neutron-metadata-agent、HAProxy，最终返回给虚拟机的 cloud-init 使用。（返回结果已经在通信过程中说明）

3.2 Provider network场景测试

3.2.1 虚拟机启动

虚机启动后，开始初始化网络和系统配置。

启动provider-instance虚机（位于compute1节点，属于provider network）。

root@osclient ~(myproject/myuser)# source myproject-admin-openrc
root@osclient ~(myproject/admin)# openstack server show provider-instance
+-------------------------------------+----------------------------------------------------------+
| Field                               | Value                                                    |
+-------------------------------------+----------------------------------------------------------+
| OS-DCF:diskConfig                   | MANUAL                                                   |
| OS-EXT-AZ:availability_zone         | nova                                                     |
| OS-EXT-SRV-ATTR:host                | compute1                                                 |
| OS-EXT-SRV-ATTR:hypervisor_hostname | compute1                                                 |
| OS-EXT-SRV-ATTR:instance_name       | instance-00000009                                        |
| OS-EXT-STS:power_state              | Shutdown                                                 |
| OS-EXT-STS:task_state               | None                                                     |
| OS-EXT-STS:vm_state                 | stopped                                                  |
| OS-SRV-USG:launched_at              | 2025-04-27T15:30:56.000000                               |
| OS-SRV-USG:terminated_at            | None                                                     |
| accessIPv4                          |                                                          |
| accessIPv6                          |                                                          |
| addresses                           | provider=203.0.113.213                                   |
| config_drive                        |                                                          |
| created                             | 2025-04-27T15:30:53Z                                     |
| flavor                              | m1.nano (0)                                              |
| hostId                              | 892d1a79d804f6b0fbfb68938ec0df8a0abc8e3d52660529538123e4 |
| id                                  | 4dfb51e2-3b48-4cc7-b947-92d13500a8f9                     |
| image                               | cirros (429decdd-9230-49c0-b735-70364c226eb5)            |
| key_name                            | mykey                                                    |
| name                                | provider-instance                                        |
| project_id                          | f5e75a3f7cc347ad89d20dcfe70dae01                         |
| properties                          |                                                          |
| security_groups                     | name='default'                                           |
| status                              | SHUTOFF                                                  |
| updated                             | 2025-04-28T10:14:16Z                                     |
| user_id                             | 9382b59561c04dd1abf0a4cb7a8252ec                         |
| volumes_attached                    |                                                          |
+-------------------------------------+----------------------------------------------------------+root@osclient ~(myproject/admin)# source demo-openrc
root@osclient ~(myproject/myuser)# openstack server start provider-instance

3.2.2 通过 DHCP 获取 IP 和元数据路由

DHCP 服务由 neutron-dhcp-agent 提供，虚机获取到其私有 IP 地址，并添加了一条指向 169.254.169.254 的默认 metadata 路由，下一跳指向qdhcp。

此时，虚机将发送DHCP Discover，qdhcp将发送DHCP Offer。

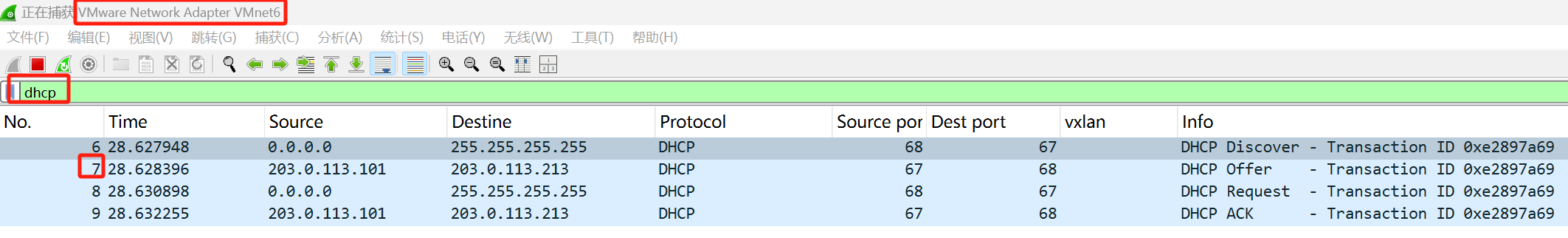

对vmware workstation vmnet6抓包：

这段内容显示的是DHCP（动态主机配置协议）的通信过程，具体包括以下步骤：

DHCP Discover：虚机在这个阶段广播一个Discover消息，告知网络中的所有DHCP服务器它需要一个IP地址。

DHCP Offer：DHCP服务器(qdhcp)收到Discover消息后，提供一个IP地址（203.0.113.213）给客户端，并发送一个Offer消息。

DHCP Request：客户端收到Offer消息后，广播一个Request消息，表示它接受服务器提供的IP地址。

DHCP ACK：DHCP服务器收到Request消息后，发送一个ACK消息，确认IP地址的分配。

这些报文用于 Controller 节点上的 qdhcp 与 compute1 节点上的虚拟机之间的通信。

查看DHCP Offer报文内容：

Frame 7: 370 bytes on wire (2960 bits), 370 bytes captured (2960 bits) on interface \Device\NPF_{EB0EAC8F-F071-4EC9-8E4B-BA92C6F6A612}, id 0
Ethernet II, Src: fa:16:3e:5b:d6:a5, Dst: fa:16:3e:17:9a:47
Internet Protocol Version 4, Src: 203.0.113.101, Dst: 203.0.113.213
User Datagram Protocol, Src Port: 67, Dst Port: 68
Dynamic Host Configuration Protocol (Offer)Message type: Boot Reply (2)Hardware type: Ethernet (0x01)Hardware address length: 6Hops: 0Transaction ID: 0xe2897a69Seconds elapsed: 0Bootp flags: 0x0000 (Unicast)Client IP address: 0.0.0.0Your (client) IP address: 203.0.113.213Next server IP address: 203.0.113.101Relay agent IP address: 0.0.0.0Client MAC address: fa:16:3e:17:9a:47Client hardware address padding: 00000000000000000000Server host name not givenBoot file name not givenMagic cookie: DHCPOption: (53) DHCP Message Type (Offer)Option: (54) DHCP Server Identifier (203.0.113.101)Option: (51) IP Address Lease TimeOption: (58) Renewal Time ValueOption: (59) Rebinding Time ValueOption: (1) Subnet Mask (255.255.255.0)Option: (28) Broadcast Address (203.0.113.255)Option: (15) Domain NameOption: (3) RouterLength: 4Router: 203.0.113.1Option: (121) Classless Static RouteLength: 14169.254.169.254/32-203.0.113.101default-203.0.113.1Option: (6) Domain Name ServerOption: (26) Interface MTUOption: (255) End

Classless Static Route (Option 121)

169.254.169.254/32 → 203.0.113.101
default → 203.0.113.1

这表示：

当 VM 访问 169.254.169.254（即 metadata 服务地址）时，应当把数据包发送给 203.0.113.101（这是 qdhcp namespace 中的接口 IP）；

而默认路由仍然是 203.0.113.1（通常是外部网络的router gateway）；

这是 Neutron DHCP agent 在向虚拟机分配地址时，添加的路由规则，确保：

虚拟机能通过 169.254.169.254 访问元数据；

实际是通过 qrouter namespace 中的 metadata proxy（绑定在 203.0.113.101）中转；

然后转发给 HAProxy，通过 unix socket 给 neutron-metadata-agent，最终到 nova-api。

查看qdhcp地址信息：

root@controller:~# ip netns exec qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00inet 127.0.0.1/8 scope host lovalid_lft forever preferred_lft foreverinet6 ::1/128 scope host valid_lft forever preferred_lft forever
2: ns-a51b2fe4-04@if12: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether fa:16:3e:5b:d6:a5 brd ff:ff:ff:ff:ff:ff link-netnsid 0inet 203.0.113.101/24 brd 203.0.113.255 scope global ns-a51b2fe4-04valid_lft forever preferred_lft foreverinet 169.254.169.254/32 brd 169.254.169.254 scope global ns-a51b2fe4-04valid_lft forever preferred_lft foreverinet6 fe80::a9fe:a9fe/128 scope link valid_lft forever preferred_lft foreverinet6 fe80::f816:3eff:fe5b:d6a5/64 scope link valid_lft forever preferred_lft forever
root@controller:~#

查看provider-instance虚机路由信息：

$ ip route
default via 203.0.113.1 dev eth0
169.254.169.254 via 203.0.113.101 dev eth0
203.0.113.0/24 dev eth0  src 203.0.113.213
$

169.254.169.254 via 203.0.113.101 dev eth0

这是访问元数据服务的特殊路由，明确告诉系统：去访问元数据服务时需要经过qdhcp（即通过 qdhcp namespace）。

这是 OpenStack 在 provider network中为了拦截元数据请求，特意配置的静态路由。

3.2.3 虚拟机发起 metadata 请求

云初始化服务（如 cloud-init）尝试从 http://169.254.169.254:80 获取配置数据，例如 ssh 公钥、用户数据等。

登录provider-instance虚机，发送元数据服务请求：

$ curl http://169.254.169.254/1.0/meta-data
（以下为返回结果）
ami-id
ami-launch-index
ami-manifest-path
hostname
instance-id
local-ipv4
public-keys/
reservation-id
security-groups

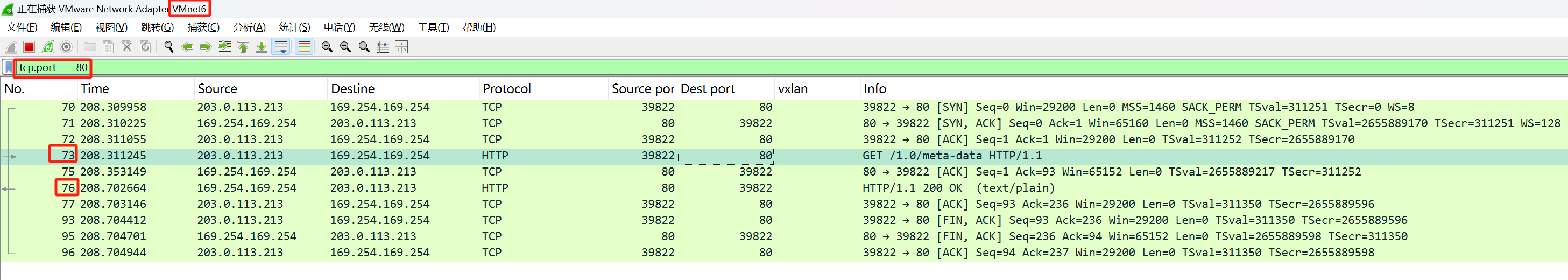

对vmware workstation vmnet6抓包：

73请求帧：虚机发出一个HTTP GET请求，请求路径为 /1.0/meta-data，
76响应帧：169.254.169.254发回一个HTTP响应，状态码为200 OK，表示请求成功。响应内容类型为 text/plain。

查看编号为 73的请求帧HTTP 请求报文内容：

Frame 73: 158 bytes on wire (1264 bits), 158 bytes captured (1264 bits) on interface \Device\NPF_{EB0EAC8F-F071-4EC9-8E4B-BA92C6F6A612}, id 0
Ethernet II, Src: fa:16:3e:17:9a:47, Dst: fa:16:3e:5b:d6:a5
Internet Protocol Version 4, Src: 203.0.113.213, Dst: 169.254.169.254
Transmission Control Protocol, Src Port: 39822, Dst Port: 80, Seq: 1, Ack: 1, Len: 92
Hypertext Transfer ProtocolGET /1.0/meta-data HTTP/1.1\r\nHost: 169.254.169.254\r\nUser-Agent: curl/7.42.1\r\nAccept: */*\r\n\r\n[Response in frame: 76][Full request URI: http://169.254.169.254/1.0/meta-data]

字段	含义
`GET /1.0/meta-data HTTP/1.1`	表示请求的是元数据服务 API v1 的 `meta-data` 路径
`Host: 169.254.169.254`	虽然是 link-local 地址，仍按 HTTP/1.1 规范需提供 Host 头
`User-Agent: curl/7.42.1`	请求是通过 curl 命令发起的
`Accept: /`	接受任意类型的响应

查看编号为 76 的响应帧内容：

Frame 76: 301 bytes on wire (2408 bits), 301 bytes captured (2408 bits) on interface \Device\NPF_{EB0EAC8F-F071-4EC9-8E4B-BA92C6F6A612}, id 0
Ethernet II, Src: fa:16:3e:5b:d6:a5, Dst: fa:16:3e:17:9a:47
Internet Protocol Version 4, Src: 169.254.169.254, Dst: 203.0.113.213
Transmission Control Protocol, Src Port: 80, Dst Port: 39822, Seq: 1, Ack: 93, Len: 235
Hypertext Transfer ProtocolHTTP/1.1 200 OK\r\ncontent-type: text/plain; charset=UTF-8\r\ncontent-length: 117\r\ndate: Thu, 08 May 2025 02:47:48 GMT\r\n\r\n[Request in frame: 73][Time since request: 0.391419000 seconds][Request URI: /1.0/meta-data][Full request URI: http://169.254.169.254/1.0/meta-data]File Data: 117 bytes
Line-based text data: text/plain (9 lines)ami-id\nami-launch-index\nami-manifest-path\nhostname\ninstance-id\nlocal-ipv4\npublic-keys/\nreservation-id\nsecurity-groups

这是虚拟机访问 OpenStack 元数据服务的 完整响应，且返回了 HTTP/1.1 200 OK，说明：

✅ 元数据服务可用，网络路径配置正常，元数据代理工作正常。

响应内容解析：

HTTP 响应头：

Status Code: 200 OK：请求成功。

Content-Type: text/plain; charset=UTF-8：返回的是纯文本格式。

Content-Length: 117：正文长度为 117 字节。

Date:：响应时间戳。

正文（元数据目录列表）：

ami-id
ami-launch-index
ami-manifest-path
hostname
instance-id
local-ipv4
public-keys/
reservation-id
security-groups

虚拟机可以进一步访问以下路径来获取具体信息，例如：

curl http://169.254.169.254/1.0/meta-data/hostname
curl http://169.254.169.254/1.0/meta-data/local-ipv4

3.2.4 qdhcp 命名空间内 HAProxy 拦截请求

请求通过虚机网卡发送到 qdhcp命名空间中的 qr-* 接口。HAProxy正在监听169.254.169.254:80端口，从而截获元数据请求。

root@controller:~# ip netns exec qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b netstat -tnlp | grep haproxy
tcp        0      0 169.254.169.254:80      0.0.0.0:*               LISTEN      2280/haproxy
tcp6       0      0 fe80::a9fe:a9fe:80      :::*                    LISTEN      2280/haproxy
root@controller:~#

HAProxy 会将请求通过 Unix domain socket /var/lib/neutron/metadata_proxy 转发给 neutron-metadata-agent。

以下为查看步骤：

1、查看haproxy pid

root@controller:~# ip netns
qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b (id: 1)
qdhcp-28d343c8-1cbb-4d3a-b69c-7d9afe5840fa (id: 2)
qrouter-782e8b74-a13c-4e8c-83dd-066f49e55ac2 (id: 0)root@controller:~# ip netns pid qdhcp-48f2b88e-7740-4d94-a631-69e2abadf25b
2280
10029

这个 qdhcp-... 网络命名空间中，有两个进程在运行：

2280 是 HAProxy；

10029 是另一个进程，是 dnsmasq，因为 DHCP agent 会在每个子网起一个 dnsmasq 用来给虚拟机分配 IP 地址。

root@controller:~# ps fw -p 2280PID TTY      STAT   TIME COMMAND2280 ?        Ssl    0:00 haproxy -f /var/lib/neutron/ns-metadata-proxy/48f2b88e-7740-4d94-a631-69e2abadf25b.conf
root@controller:~# root@controller:~# ps -fp 10029
UID          PID    PPID  C STIME TTY          TIME CMD
nobody     10029       1  0 01:41 ?        00:00:00 dnsmasq --no-hosts --no-resolv --pid-file=/var/lib/neutron/dhcp/48f2b88e-7740-4d94-a63

ps fw -p 2280

fw：是 ps 命令的选项，表示 "full width"。这个选项会提供进程的完整信息，包括每个进程的命令行参数、父进程 ID 等。

输出信息：

TTY：该进程所连接的终端（如果有的话）。? 表示该进程没有关联终端，即它是一个后台进程或守护进程。

STAT：进程的状态：

S：表示进程处于 "sleeping" 状态，意味着进程在等待某个事件（比如 I/O 操作）完成。

s：表示该进程是一个会话领导进程。

l：表示进程有多线程。

所以 Ssl 表示该进程是一个会话领导进程，并且是一个多线程的睡眠状态进程。

TIME：进程使用的 CPU 时间。这里的 0:00 表示该进程并没有消耗大量的 CPU 时间，通常是因为它只是等待 I/O 操作。

COMMAND：启动进程的命令行及其参数。在这里，haproxy -f /var/lib/neutron/ns-metadata-proxy/48f2b88e-7740-4d94-a631-69e2abadf25b.conf 表示该进程是由 haproxy 启动的，并且使用了配置文件 /var/lib/neutron/ns-metadata-proxy/48f2b88e-7740-4d94-a631-69e2abadf25b.conf。

总结：

进程 2280 是由 haproxy 启动的，作为 Neutron metadata agent的一部分，正在处理与虚拟机元数据相关的请求。

它正在后台运行，没有关联到任何终端（?），并且处于睡眠状态，等待事件（如网络连接）处理。

2、查看socket通信

a. 在 Controller 节点执行 strace 命令：

strace 命令用于跟踪进程执行过程中发生的系统调用和信号。

首先，在 Controller 节点上使用 strace 命令来监控haproxy 进程的网络通信，特别是 recvfrom 和 sendto 系统调用。

root@controller:~# strace -f -e trace=recvfrom,sendto -p 2280

-f 选项表示追踪进程的所有子进程。

-e trace=recvfrom,sendto 指定只追踪 recvfrom 和 sendto 系统调用，通常用于网络通信。

-p 2280 表示监控进程 ID 为 2280 的进程（通常是 haproxy 或其他 Neutron 元数据代理进程）。

b. 在虚拟机中发送元数据服务请求：

接着，在虚拟机 provider-instance中，使用 curl 命令向元数据服务发送 HTTP 请求，查询元数据。

curl http://169.254.169.254/1.0/meta-data

c. 在 Controller 节点终端显示 strace 输出：

当虚拟机发送请求后，Controller 节点上的 strace 命令会显示以下输出，这些信息展示了进程 2280进行的网络操作：

root@controller:~# strace -f -e trace=recvfrom,sendto -p 2280
strace: Process 2280 attached with 4 threads
[pid  2281] recvfrom(17, "GET /1.0/meta-data HTTP/1.1\r\nHos"..., 16320, 0, NULL, NULL) = 92
[pid  2281] sendto(18, "GET /1.0/meta-data HTTP/1.1\r\nhos"..., 203, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 203
[pid  2281] recvfrom(18, 0x7fe700029d10, 16320, 0, NULL, NULL) = -1 EAGAIN (Resource temporarily unavailable)
[pid  2281] recvfrom(18, "HTTP/1.1 200 OK\r\nContent-Type: t"..., 16320, 0, NULL, NULL) = 254
[pid  2281] sendto(17, "HTTP/1.1 200 OK\r\ncontent-type: t"..., 235, MSG_DONTWAIT|MSG_NOSIGNAL, NULL, 0) = 235
[pid  2281] recvfrom(17, "", 16320, 0, NULL, NULL) = 0

从 strace 输出可以非常明确地看出 HAProxy 是如何通过 Unix domain socket 把请求转发给 Neutron metadata agent 的。
HAProxy 的进程（PID 2280），它监听在 metadata 地址 169.254.169.254:80，通过 strace 看到了下面这些 syscall：
recvfrom(17, ...) = 92 ← 从网卡收到 VM 的 metadata 请求
sendto(18, ...) = 203 ← 把请求转发到 /var/lib/neutron/metadata_proxy（Unix socket）
recvfrom(18, ...) = 254 ← 从 metadata_agent 得到响应
sendto(17, ...) = 235 ← 把响应回给 VM

3.2.5 neutron-metadata-agent 请求 nova metadata API

1、controller节点运行wireshark。由于当前neutron metadata agent和nova api(nova metadata api)都安装在controller节点，他们之间可以通过controller loopback0进行抓包查看：

数据包编号7120：是一个HTTP请求，具体是“GET /1.0/meta-data HTTP/1.1”，这是一个元数据服务的请求。

数据包编号8556：是一个HTTP响应数据包。状态码为200，表示请求成功，并且响应的内容类型是“text/plain”（纯文本）。

2、查看7120数据包报文内容：

Frame 7120: 448 bytes on wire (3584 bits), 448 bytes captured (3584 bits) on interface lo, id 0
Ethernet II, Src: 00:00:00_00:00:00 (00:00:00:00:00:00), Dst: 00:00:00_00:00:00 (00:00:00:00:00:00)
Internet Protocol Version 4, Src: 10.0.20.11, Dst: 10.0.20.11
Transmission Control Protocol, Src Port: 48824, Dst Port: 8775, Seq: 1, Ack: 1, Len: 382
Hypertext Transfer ProtocolGET /1.0/meta-data HTTP/1.1\r\n[Expert Info (Chat/Sequence): GET /1.0/meta-data HTTP/1.1\r\n][GET /1.0/meta-data HTTP/1.1\r\n][Severity level: Chat][Group: Sequence]Request Method: GETRequest URI: /1.0/meta-dataRequest Version: HTTP/1.1Host: controller:8775\r\nUser-Agent: python-requests/2.25.1\r\nAccept-Encoding: gzip, deflate\r\nAccept: */*\r\nConnection: keep-alive\r\nX-Forwarded-For: 203.0.113.213\r\nX-Instance-ID: 4dfb51e2-3b48-4cc7-b947-92d13500a8f9\r\nX-Tenant-ID: f5e75a3f7cc347ad89d20dcfe70dae01\r\nX-Instance-ID-Signature: 9fc97b0600cd9896ba2b779546216e19d0b4bf2562cbad97d5ce090d44c9fddf\r\n\r\n[Full request URI: http://controller:8775/1.0/meta-data][HTTP request 1/1][Response in frame: 8556]

3、查看8556数据包报文内容：

Frame 8556: 325 bytes on wire (2600 bits), 325 bytes captured (2600 bits) on interface lo, id 0
Ethernet II, Src: 00:00:00_00:00:00 (00:00:00:00:00:00), Dst: 00:00:00_00:00:00 (00:00:00:00:00:00)
Internet Protocol Version 4, Src: 10.0.20.11, Dst: 10.0.20.11
Transmission Control Protocol, Src Port: 8775, Dst Port: 48824, Seq: 1, Ack: 383, Len: 259
Hypertext Transfer ProtocolHTTP/1.1 200 OK\r\n[Expert Info (Chat/Sequence): HTTP/1.1 200 OK\r\n][HTTP/1.1 200 OK\r\n][Severity level: Chat][Group: Sequence]Response Version: HTTP/1.1Status Code: 200[Status Code Description: OK]Response Phrase: OKContent-Length: 117\r\nContent-Type: text/plain; charset=UTF-8\r\nDate: Thu, 08 May 2025 03:35:44 GMT\r\nConnection: keep-alive\r\n\r\n[HTTP response 1/1][Time since request: 1.277074807 seconds][Request in frame: 7120][Request URI: http://controller:8775/1.0/meta-data]File Data: 117 bytes
Line-based text data: text/plain (9 lines)ami-id\nami-launch-index\nami-manifest-path\nhostname\ninstance-id\nlocal-ipv4\npublic-keys/\nreservation-id\nsecurity-groups

Nova Metadata API 的返回响应，状态码 HTTP/1.1 200 OK，返回了虚拟机的 metadata 信息。

这说明整条从 VM → HAProxy → Neutron Metadata Agent → Nova API 的 metadata 请求链路是通畅的，也进一步验证了你之前抓到的请求数据是完整的、正确的。
