Unity图集系统(Sprite Atlas)

news 2025/5/10 15:00:53

Unity的图集系统是一种用于管理和优化2D图像资源的工具，特别适用于需要大量小图像的项目，例如UI元素、游戏角色或动画帧。它通过将多个小图像合并成一张大图像（称为图集），减少渲染时的纹理切换和Draw Call，从而提升游戏的性能。

为什么需要图集系统？

在Unity中，每张独立的纹理（Texture）在渲染时都会产生一个Draw Call。如果一个场景中有大量小图像，且每个图像使用单独的纹理，Draw Call的数量会迅速增加，导致性能下降。图集系统通过将多个小图像打包到一张大纹理中，让这些图像共享同一个纹理，从而有效减少Draw Call的数量，提升渲染效率。

Unity图集系统的发展

Unity有两代图集系统：

旧版Sprite Packer (Unity 5.x)

基于编辑器集成的系统，在Project Settings中配置。现已被新版Sprite Atlas取代，但某些项目可能仍在使用。

新版Sprite Atlas (Unity 2017+)

基于资源(Asset)的系统，提供更多灵活性和功能：

更精细的控制

运行时加载支持

多种图集格式

Addressables集成

变体支持

创建和配置图集

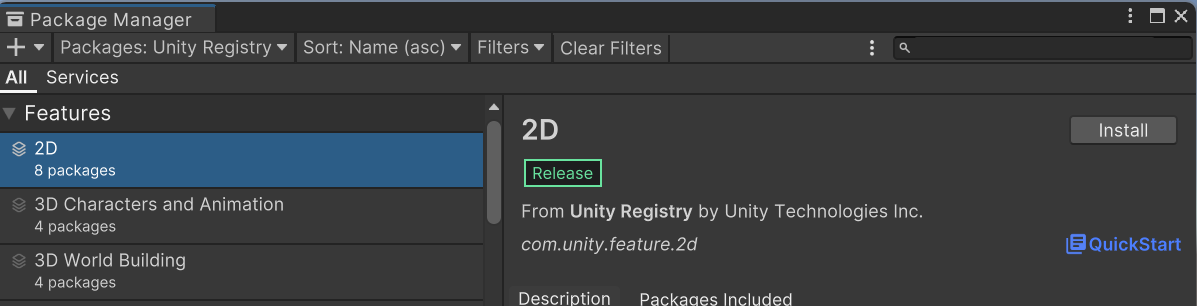

打开Package Manager，导入2D Sprite

创建新的Sprite Atlas

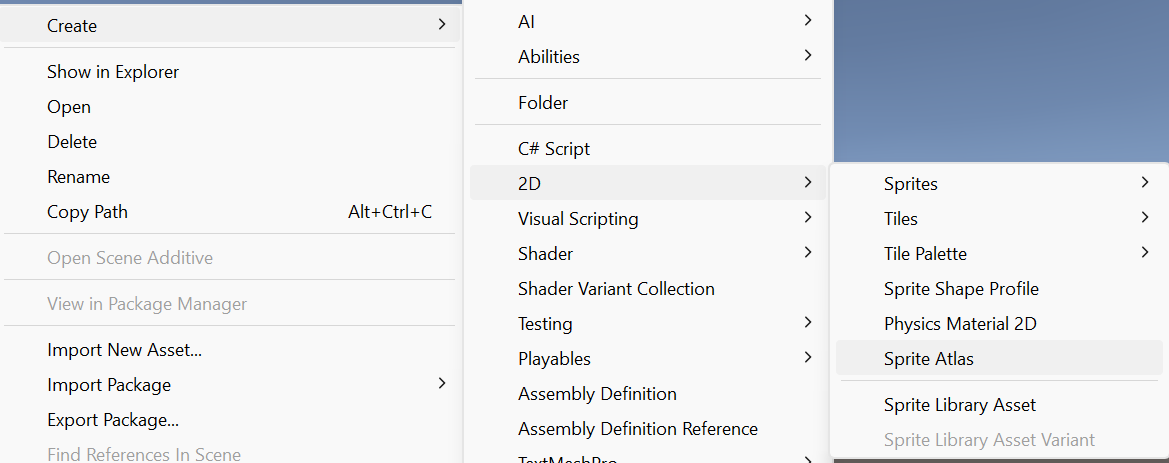

1. 在Project窗口中右键点击 > Create > 2D > Sprite Atlas

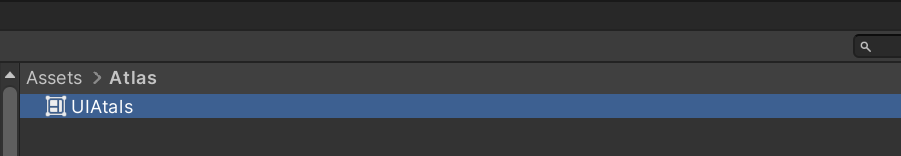

2. 为图集资源命名（如"UIAtlas"或"CharacterAtlas"）

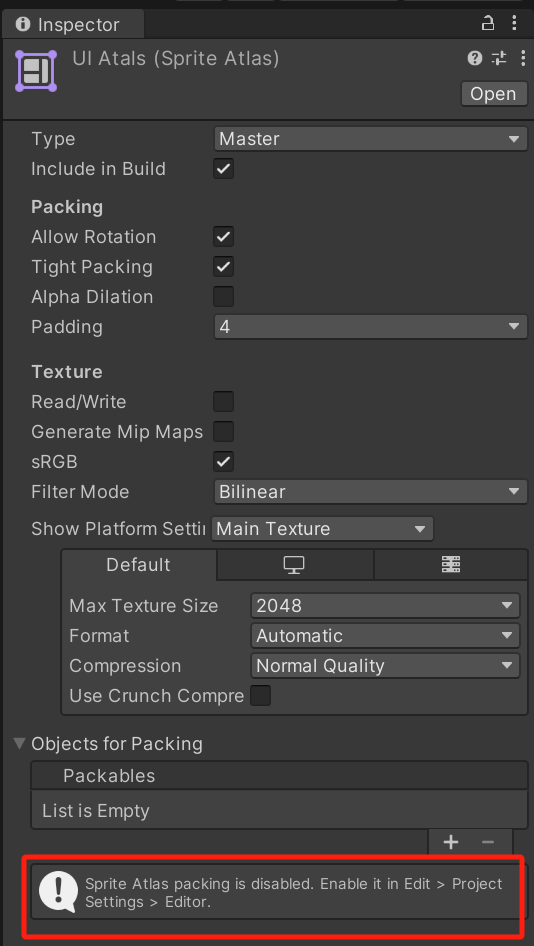

点击图集查看Inspector面板，提示图集功能关闭

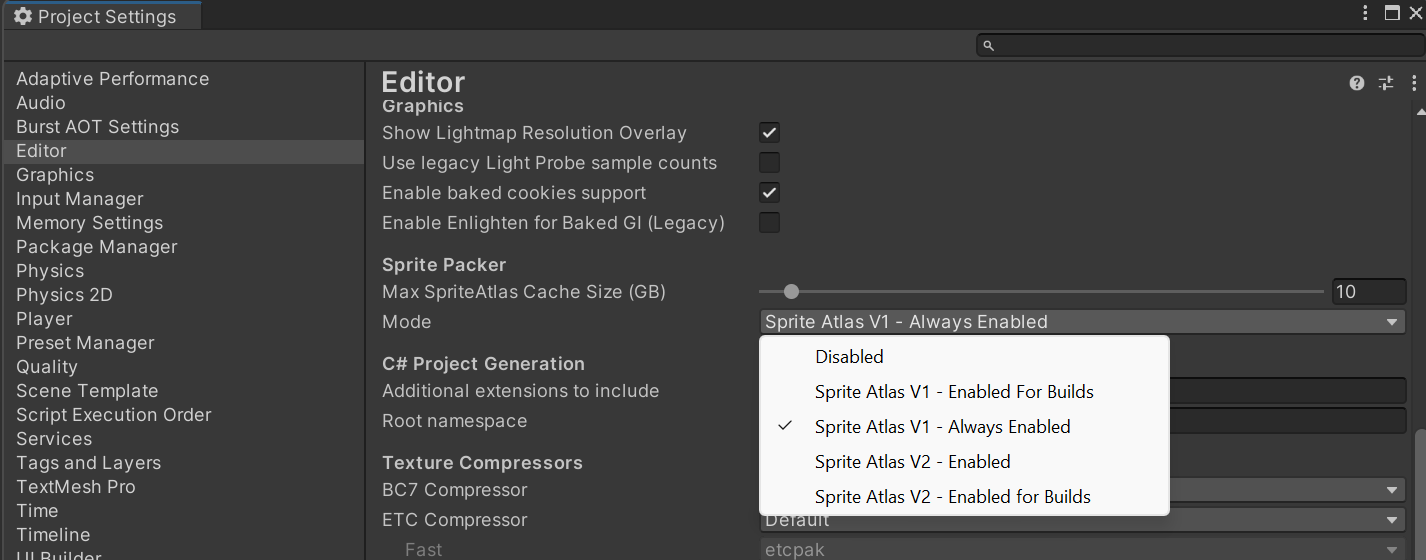

点击提示，会自动弹开设置，根据需求设置

添加精灵到图集

有两种方法添加精灵：

通过Objects for Packing列表:
- 点击"+"按钮添加单个精灵或文件夹
- 可直接拖拽精灵或文件夹到列表
通过IPackable接口:
- 在精灵的Inspector中设置"Sprite Mode"为"Single"或"Multiple"
- 启用"SpriteRenderer"组件上的"Sprite Atlas"选项

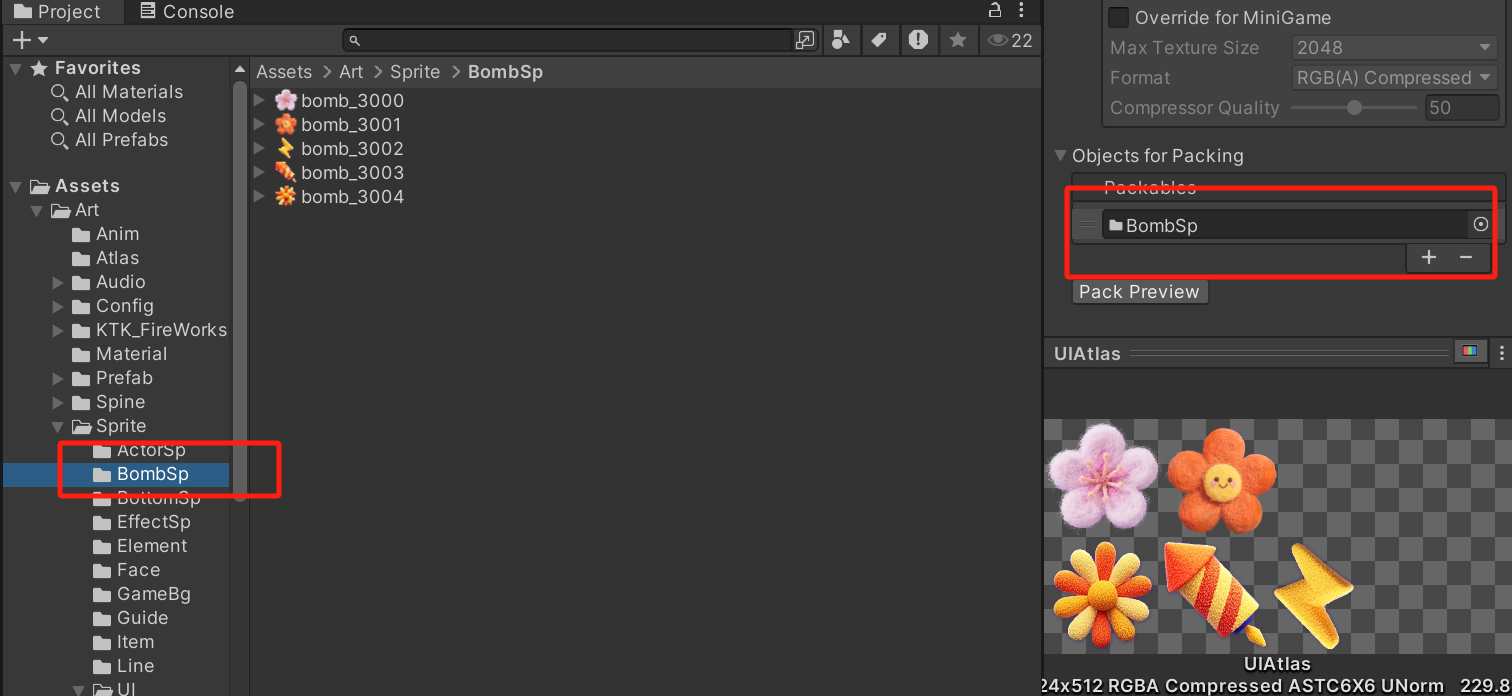

添加整个文件夹，就可以对整个文件夹打图集，点击Pack Preview就可以预览图集

基本配置选项

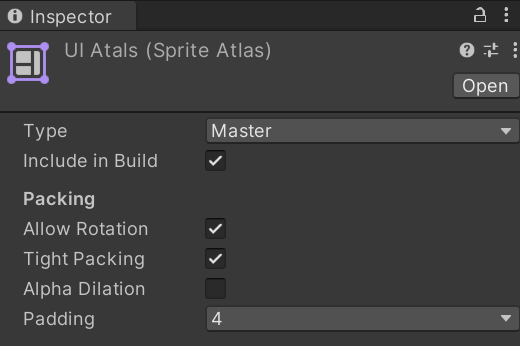

新创建的Sprite Atlas有以下基本配置项：

Type
- Master（主图集）：主要图集，用于直接打包Sprite。
- Variant（变体图集）：基于主图集生成不同分辨率的图集。
Include in Build
勾选此项，图集会被包含在最终构建中。
Allow Rotation
允许Sprite在打包时旋转，以更高效地利用图集空间。
Tight Packing
使用紧凑打包，减少图集中的空白区域。
Padding
设置Sprite之间的间距，防止纹理渗漏（texture bleeding）问题。

图集系统的优势

减少Draw Call
将多个Sprite合并到一张纹理中，减少纹理切换次数，从而降低Draw Call。
提高渲染效率
减少Draw Call显著提升渲染性能，尤其在移动设备上效果明显。
自动化管理
Unity自动完成Sprite的打包和使用，简化开发流程。
支持动态加载
图集支持动态加载，适合需要按需加载资源的大型游戏。

注意事项

纹理渗漏（Texture Bleeding）
如果Sprite之间间距不足，打包时可能出现纹理渗漏，导致图像边缘出现瑕疵。可以通过增加Padding值解决。
图集大小限制
图集大小受平台和硬件限制，过大的图集可能无法在某些设备上使用。需根据目标平台调整图集尺寸。
变体图集
对于支持多分辨率的游戏，可以使用Variant图集生成适应不同设备的图集版本。
