浅谈图像分割中预测图与标签图的对应关系

---

前言

当接触深度学习中图像处理时，往往最开始了解的是图片分类的项目，其实图像分割跟图想分类比较类似，只不过图像分类是以图片为单位的，而图像分割是是以像素为单位的。

一、one-hot 编码

  one-hot 编码，也称“独热编码”。这是在机器学习与深度学习中经常会遇到一个名词。也是图像分割与分类中很重要的一种标签处理方式。

1.1 什么是one-hot编码？

   在机器学习的书籍里翻译的话是：One-Hot编码，又称为一位有效编码，主要是采用N位状态寄存器来对N个状态进行编码，每个状态都由独立的寄存器位，并且在任意时候只有一位有效。说人话版本：One-Hot编码 是将 离散变量 转为 二进制向量

先来了解什么是离散变量？
   离散是指一种无序、互相独立、互不干扰的关系。例如图像分类中，分三类：猫、狗、鸟。这三个类别就是离散变量，它们之间不存在任何关系，如谁大谁小，谁前谁后，每一类都是独立的。

再来看什么是二进制向量？
   首先，我们需要了解二进制的基本概念。二进制是计算机中最常用的数制，它只有两个数字：0和1。每一个0或1被称为一个比特（bit）。在计算机内部，所有的信息，包括文字、图片、声音等，最终都会被转换成由0和1组成的二进制代码进行存储和处理。

   为什么要转为二进制向量？ —— 继续离线变量的例子，假设将“猫、狗、鸟”分为三类，给的标签是【0-猫，1-狗，2-鸟】，但是这样的表示会让这三个互相独立的类别存在了特定关系，如0<1<2，要后续计算loss时，岂不是不对等了。所以需要用一个方式来处理，这种方式就是one-hot编码。（

注：简单来说，就是我们知道这三类是离线变量，但计算机又不知道，所以我们需要告诉计算机，这三个类别是互不干扰的独立关系，后续计算要一律平等。

1.2 one-hot编码做了什么？

one-hot编码会根据二进制关系将【0-猫，1-狗，2-鸟】变成下列：

猫：【1，0，0】
狗：【0，1，0】
鸟：【0，0，1】

在三维坐标系下，[1, 0, 0]、[0, 1, 0]和[0, 0, 1]这三个向量是互相正交垂直的，这样也就使得三个类别都是独立关系。

例如，在图像分类训练中，一幅标注类别为狗的图，经过softmax预测结果为【0.1，0.7，0.2】，那它就会和标签【0，1，0】进行loss计算。

二、图像分割的标签图

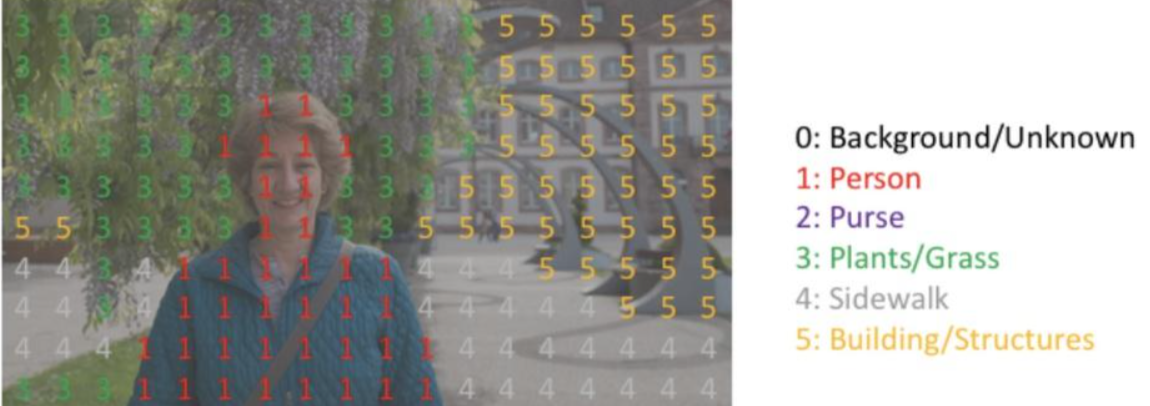

   上面以图像分类进行了举例说明，而对于图像分割来说，可以理解为：图像分类的标签是一维向量，图像分割的标签是三维向量。下面是一张常见的初学语义分割资料里的一张标签图，先理解到每个像素都有一个类别即可

2.1 one-hot编码 结果

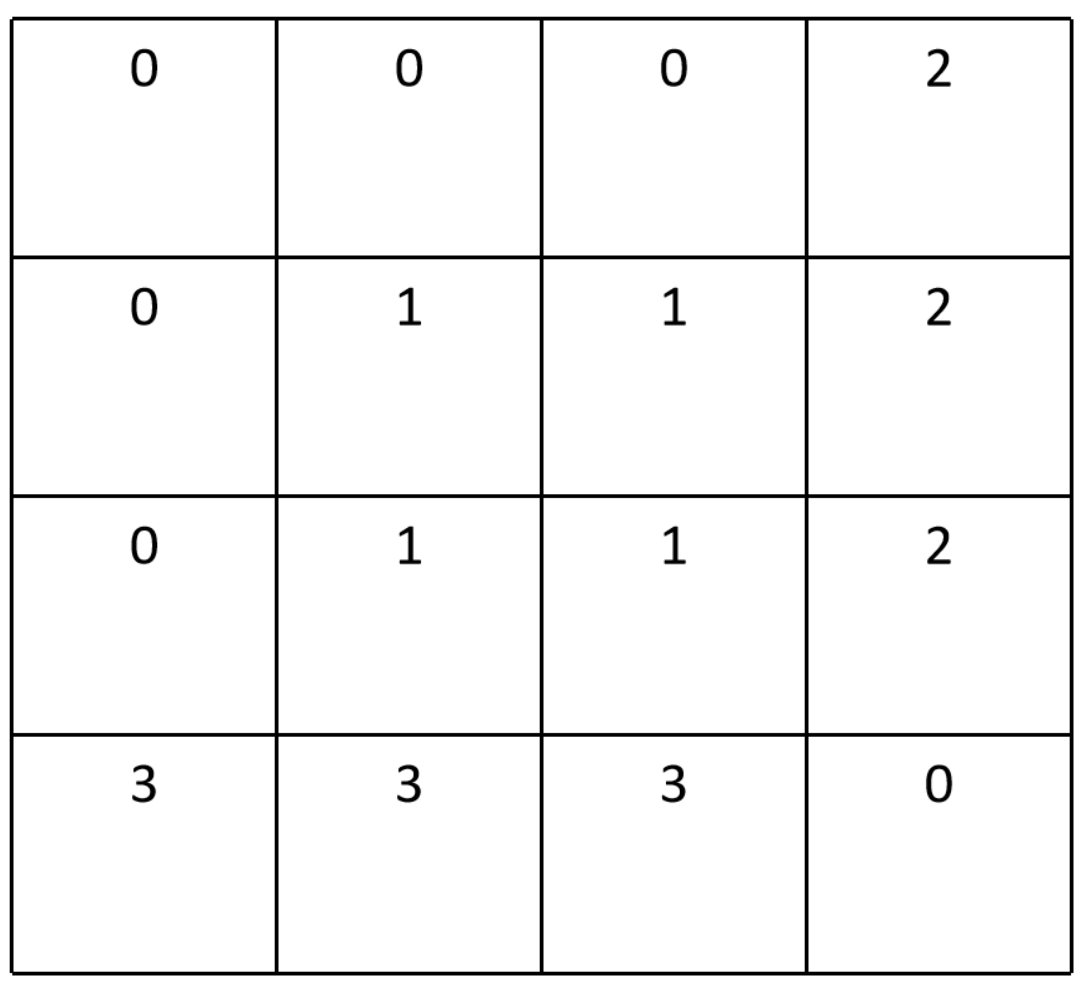

   首先，要知道标签图是一个单通道的灰度图，数值从0到255。假设：图像分割为4类，【0-背景，1-人，2-树，3-房子】，一般情形下，背景类（即不需要预测的区域）要算一类。其中标签图如下：

这时使用one-hot编码，是对每一个像素点进行编码，如上图有4*4=16个像素点，其中编码关系如下：
0-：【1，0，0，0】
1-：【0，1，0，0】
2-：【0，0，1，0】
3-：【0，0，0，1】

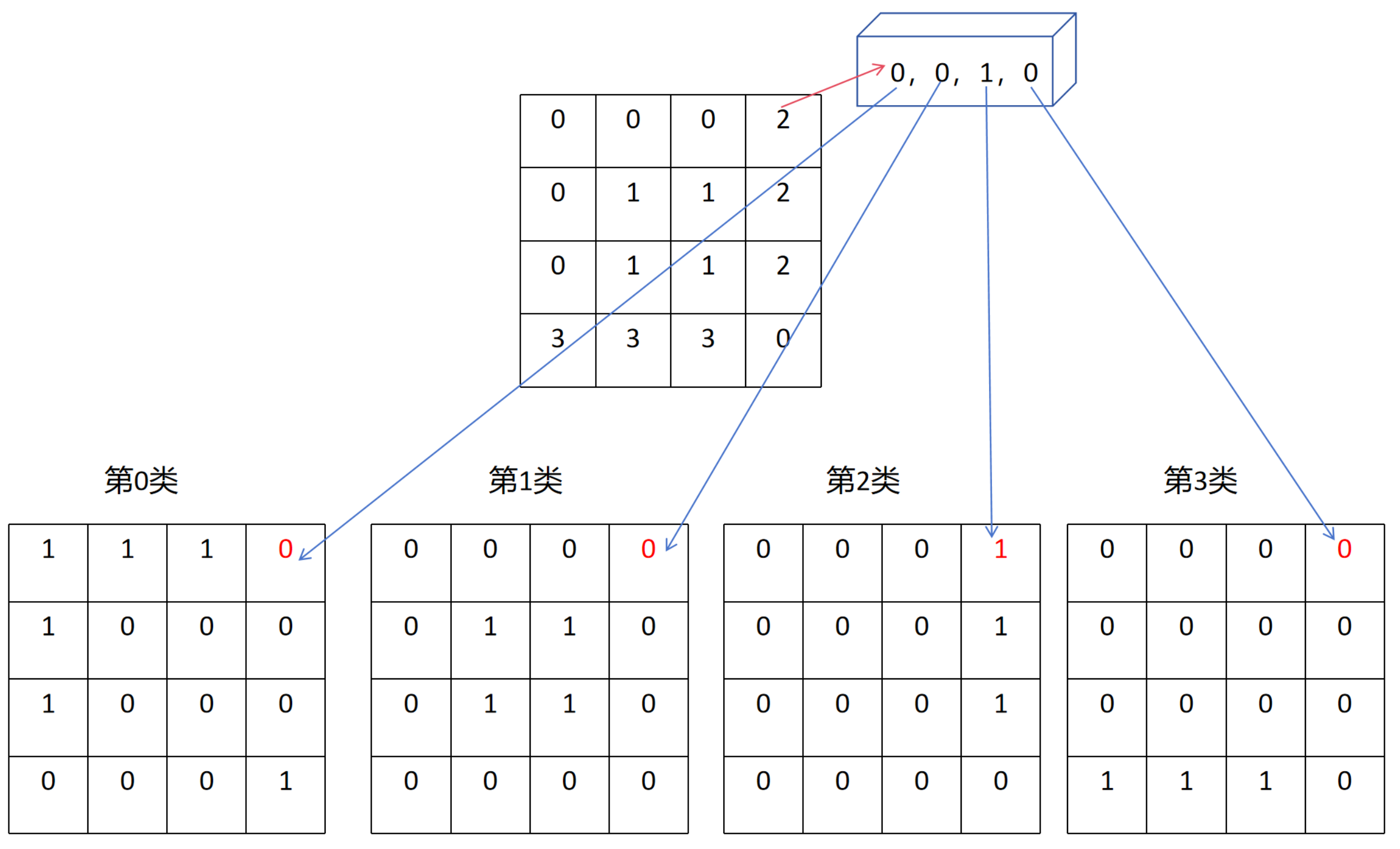

图像分割标签图采用one-hot编码，为每一个类别创建一个输出通道

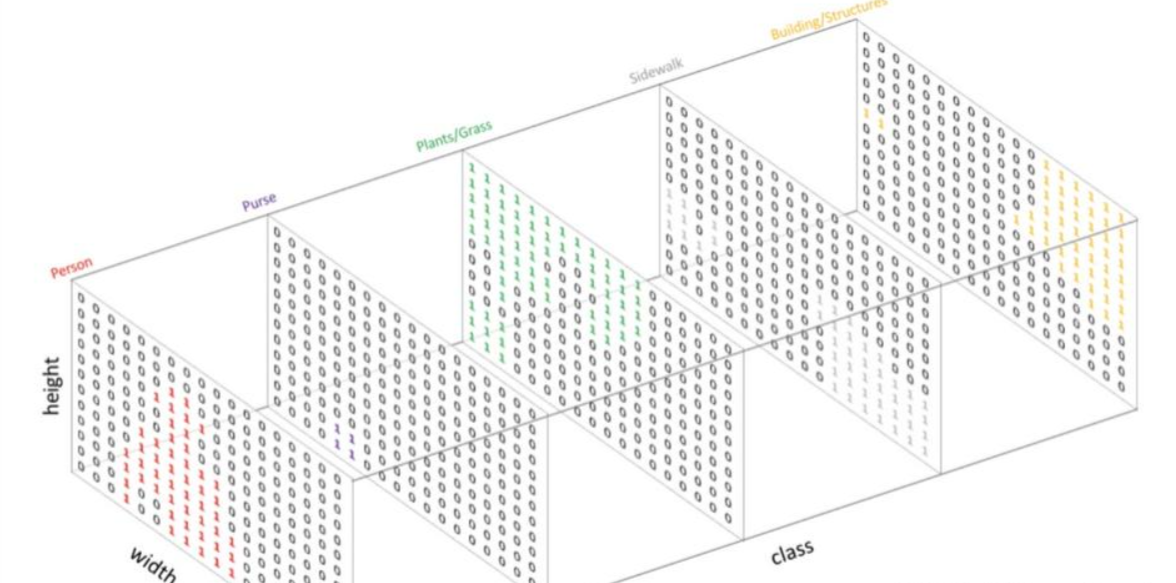

可以看到每一个通道，只要属于该类别的才是1，其余类别都是0。其实画立体图更好理解，但不想浪费时间弄，可以参考下面这个常用图

2.2 模型的预测结果图

   在训练时，模型预测最后输出的结果图通道数是根据要分的类别来定的，如上面例子分4类，要预测图的通道数也是4，以此来与标签图进行loss计算。
   在训练完模型后，进行预测时，会进行一个max比较操作，找出所有类别通道中概率最高的那个，如【0.1，0.05，0.85，0.1】，那最高的就是第2类通道，即该像素点被预测为第2类。
