ProfiNet转CAN协议转换网关数据交互实现：工业自动化异构网络无缝对接

一、项目背景

随着工业自动化技术的不断发展，环境控制系统在各个领域的应用越来越广泛。在现代化的工业生产中，对环境的精确控制直接影响产品质量和生产效率。某汽车制造工厂的涂装车间，对温度、湿度、空气流量等环境参数有着严格的要求。为了实现对这些参数的精准控制，该工厂采用了基于西门子1200系列PLC和CAN协议电磁阀的环境控制系统，并通过捷米特ProfiNet转CAN协议转换网关实现了设备之间的数据通信。

二、设备选型

· PLC：选用西门子S7-1200PLC，其具有强大的处理能力和丰富的通信接口，支持ProfiNet协议，能够作为控制系统的主站，对整个环境控制系统进行集中控制和管理。

· 电磁阀：采用支持CAN协议的电磁阀，如博世力士乐品牌的部分电磁阀产品，可精确控制空气流量、水流量等，以满足涂装车间对不同区域环境参数的调节需求。

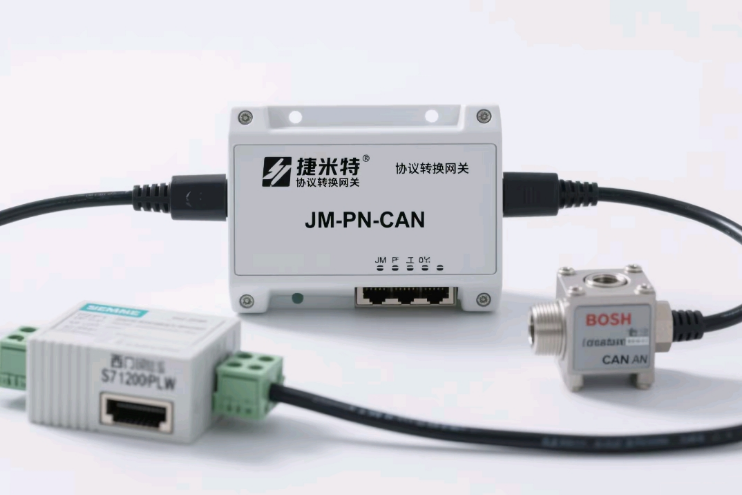

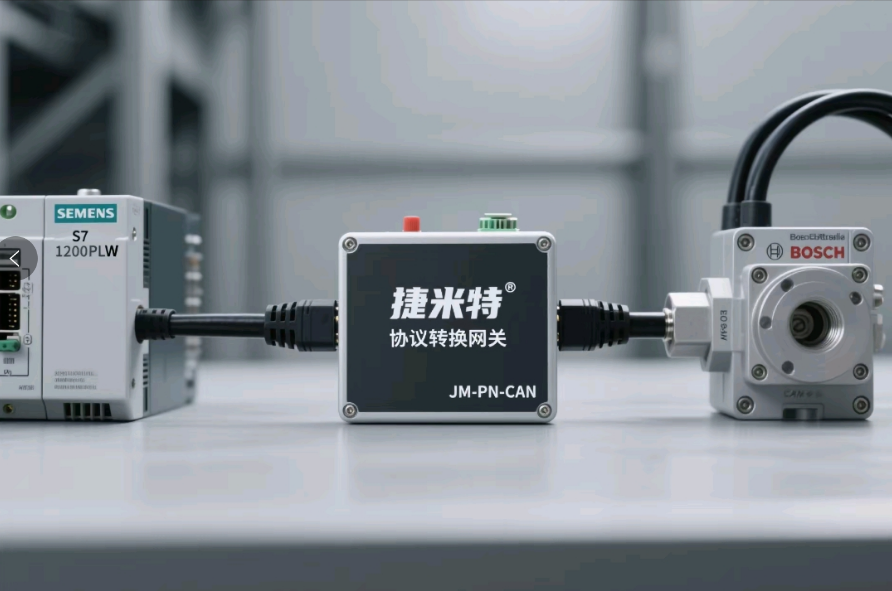

· 协议转换网关：捷米特ProfiNet转CAN智能网关，该网关能够将ProfiNet协议与CAN总线协议进行转换，实现西门子PLC与CAN协议电磁阀之间的数据交互。



三、系统架构

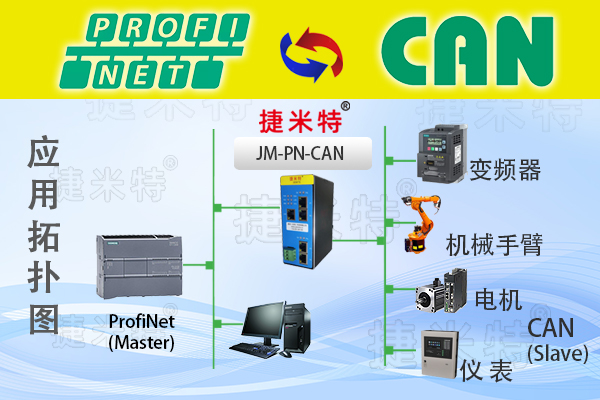

西门子S7-1200PLC通过ProfiNet网络与捷米特ProfiNet转CAN模块相连，网关再与各个CAN协议的电磁阀进行连接。其中，ProfiNet网络采用标准4芯屏蔽电缆进行布线，CAN总线则使用双绞线传输，并在总线两端加入终端匹配电阻，以增强通信的可靠性。

四、实施过程

1. 硬件连接：首先，将捷米特CAN转ProfiNet协议转换网关的电源接入24VDC电源，确保网关正常供电。然后，使用标准ProfiNet电缆将网关的ProfINet接口与西门子S7-1200PLC的ProfiNet接口相连。接着，使用双绞线将网关的CAN接口与各个电磁阀的CAN接口相连，并在CAN总线的两个端点分别接入120Ω的终端匹配电阻。

2. 参数配置：使用西门子博途软件对S7-1200PLC进行编程和配置，设置其作为ProfiNet主站的相关参数，包括IP地址、子网掩码、网关地址等。同时，通过网关的配置软件或网页管理工具，设置捷米特JM-PN-CAN网关的IP地址、子网掩码等网络参数，以及CAN总线的相关参数，如波特率设置为500kbit/s等，并将其作为ProfiNet从站进行配置。

3. 程序编写：在S7-1200PLC中编写控制程序，根据涂装车间的环境参数要求，实现对CAN协议电磁阀的控制逻辑。例如，当车间内湿度传感器检测到湿度低于设定值时，PLC发送控制信号通过捷米特CAN转ProfiNet协议转换网关转换为CAN协议指令，控制相应的电磁阀打开，增加车间内的湿度。

4. 系统调试：完成硬件连接和软件配置后，对整个环境控制系统进行调试。首先进行通信测试，确保西门子PLC与捷米特网关之间、网关与电磁阀之间的通信正常。然后对控制系统进行功能测试，模拟各种环境条件，验证系统是否能够按照预定的控制逻辑准确地调节温度、湿度、空气流量等参数。



五、应用效果

· 精确控制：通过捷米特JM-PN-CAN网关实现了西门子PLC与CAN协议电磁阀的无缝连接，使控制系统能够精确地根据环境参数传感器的反馈信号，实时调整电磁阀的开度，从而对涂装车间的温度、湿度、空气流量等参数进行精确控制，有效提高了涂装质量的稳定性。

· 提高效率：该环境控制系统能够自动根据预设的工艺要求进行环境参数调节，减少了人工干预，提高了生产效率。同时，稳定的工作环境也有助于减少设备故障和维护成本，提高了整个涂装车间的生产效率和运行可靠性。

· 易于扩展：捷米特CAN转ProfiNet协议转换网关具有良好的兼容性和可扩展性，如果后续需要增加更多的电磁阀或其他CAN协议设备，只需简单地接入CAN总线并进行相应的配置即可，方便了系统的升级改造。

六、总结

在汽车制造工厂的涂装车间环境控制系统中，捷米特ProfiNet转CAN协议转换网关成功地解决了西门子1200系列PLC与CAN协议电磁阀之间的通信问题，实现了设备之间的高效数据交互和精确控制。该方案不仅提高了环境控制的精度和可靠性，还为工厂的智能化生产和管理提供了有力的支持，具有良好的应用前景和推广价值。

（具体内容配置过程及其他相关咨询可联系杨工。）
