【RocketMq延迟消息操作流程】

延迟消息

RocketMQ 允许生产者发送一条延迟消息（延后 N 秒、N 分钟再被消费者消费）。
并不是通过业务线程 sleep，而是 RocketMQ Broker 内部，专门有一个延迟投递系统。
消息一开始不会立刻到达业务 Topic，而是先进入系统内部的 延迟Topic（名字叫 SCHEDULE_TOPIC_XXXX）。

Producer 发延迟消息

构建 Message。
设置 delayTimeLevel（延迟级别）。
调用 send() 发送。
延迟消息等级
1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h这18个等级

Message msg = new Message("TopicTest", "TagA", "OrderID001", "Hello world".getBytes());
msg.setDelayTimeLevel(3); // 设置延迟级别，比如3对应10秒
producer.send(msg);

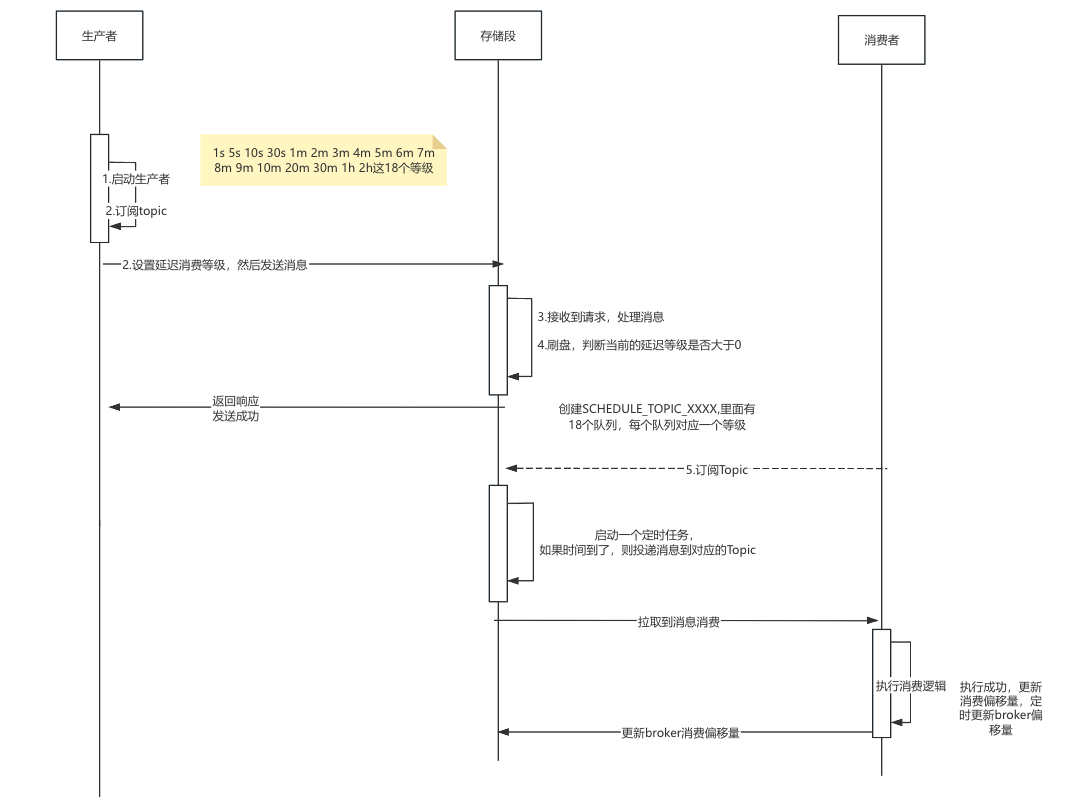

Broker 处理延迟消息

broker具体的操作流程

Broker 看到有 delayTimeLevel > 0 的消息，
不直接写入目标 Topic 的真正队列，
而是写到特殊 Topic：SCHEDULE_TOPIC_XXXX。
比如 Level 3 的消息，写到 SCHEDULE_TOPIC_XXXX 主题的第三个队列里。
Broker 定时调度（ScheduleMessageService）
Broker内部有一个后台线程服务：ScheduleMessageService，周期性扫描：
每个 delayLevel 都有一个对应的 ConsumeQueue。
按每5秒、10秒频率扫描（可配置）。
流程：
定时器触发。
遍历 SCHEDULE_TOPIC_XXXX 下的各个队列。
取出消息，看它设置的投递时间 deliverTimestamp。
如果当前时间 >= deliverTimestamp，说明到期了。
Broker 重新构建一条新消息：
主题恢复为原始的 Topic。、
清除掉 delayTimeLevel。
写入到目标 Topic 的真正队列中（比如 TopicTest-Queue0）。
🔵 小细节：
deliverTimestamp 不是 delayTimeLevel，而是具体时间戳。
调度失败的（比如 Broker崩溃）下次启动时继续恢复扫描。

源码分析：

brokerController启动时，会执行start方法，然后也会Master的角色的broker启动一个定时任务
DefaultMessageStore# handleScheduleMessageService

    public void handleScheduleMessageService(final BrokerRole brokerRole) {if (this.scheduleMessageService != null) {//判断当前的角色是从节点if (brokerRole == BrokerRole.SLAVE) {//则当前的定时任务则关闭this.scheduleMessageService.shutdown();} else {//如果是master节点，则正常启动this.scheduleMessageService.start();}}}

//指定定时任务

 public void start() {if (started.compareAndSet(false, true)) {this.timer = new Timer("ScheduleMessageTimerThread", true);for (Map.Entry<Integer, Long> entry : this.delayLevelTable.entrySet()) {Integer level = entry.getKey();Long timeDelay = entry.getValue();Long offset = this.offsetTable.get(level);if (null == offset) {offset = 0L;}if (timeDelay != null) {//开启定时轮训1s钟轮训一次this.timer.schedule(new DeliverDelayedMessageTimerTask(level, offset), FIRST_DELAY_TIME);}}this.timer.scheduleAtFixedRate(new TimerTask() {@Overridepublic void run() {try {if (started.get()) ScheduleMessageService.this.persist();} catch (Throwable e) {log.error("scheduleAtFixedRate flush exception", e);}}}, 10000, this.defaultMessageStore.getMessageStoreConfig().getFlushDelayOffsetInterval());}}

TimerTask() 中run方法

   @Overridepublic void run() {try {if (isStarted()) {this.executeOnTimeup();}} catch (Exception e) {// XXX: warn and notify melog.error("ScheduleMessageService, executeOnTimeup exception", e);ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, this.offset), DELAY_FOR_A_PERIOD);}}

this.executeOnTimeup();
当定时任务（TimerTask）触发时，去扫描 延迟消息队列（也就是延迟Topic：SCHEDULE_TOPIC_XXXX），
取出当前 offset 位置之后的消息，判断是否到达投递时间：
如果到时间了，把消息恢复成普通消息（写到正常Topic队列）
如果没到时间，则设置一个新的定时器，等到真正到时间再处理。

  public void executeOnTimeup() {//todo 1. 根据延迟级别查找对应的 ConsumeQueue// 每个 delayLevel（延迟级别）对应一个 ConsumeQueue（逻辑队列）。delayLevel2QueueId() 是把延迟级别映射到一个固定 queueId。ConsumeQueue cq =ScheduleMessageService.this.defaultMessageStore.findConsumeQueue(TopicValidator.RMQ_SYS_SCHEDULE_TOPIC,delayLevel2QueueId(delayLevel));long failScheduleOffset = offset;if (cq != null) {//todo 从 ConsumeQueue 中按 offset 取数据从 ConsumeQueue 中拿一段连续的索引数据（每条索引 20字节）。//如果拿不到，说明 offset 无效或者数据已被删除（最小offset问题）。SelectMappedBufferResult bufferCQ = cq.getIndexBuffer(this.offset);if (bufferCQ != null) {try {long nextOffset = offset;int i = 0;ConsumeQueueExt.CqExtUnit cqExtUnit = new ConsumeQueueExt.CqExtUnit();//遍历 ConsumeQueue 中的条目for (; i < bufferCQ.getSize(); i += ConsumeQueue.CQ_STORE_UNIT_SIZE) {//每一条 ConsumeQueue 条目的结构是：long offsetPy = bufferCQ.getByteBuffer().getLong();int sizePy = bufferCQ.getByteBuffer().getInt();long tagsCode = bufferCQ.getByteBuffer().getLong();//可能 tagsCode 记录的是一个扩展地址，需要到 ConsumeQueueExt 文件读取真正的投递时间戳。if (cq.isExtAddr(tagsCode)) {if (cq.getExt(tagsCode, cqExtUnit)) {tagsCode = cqExtUnit.getTagsCode();} else {//can't find ext content.So re compute tags code.log.error("[BUG] can't find consume queue extend file content!addr={}, offsetPy={}, sizePy={}",tagsCode, offsetPy, sizePy);long msgStoreTime = defaultMessageStore.getCommitLog().pickupStoreTimestamp(offsetPy, sizePy);tagsCode = computeDeliverTimestamp(delayLevel, msgStoreTime);}}//计算当前消息应投递的时间戳long now = System.currentTimeMillis();long deliverTimestamp = this.correctDeliverTimestamp(now, tagsCode);nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);//判断是否到达投递时间到时间了：立即将消息 "还原" 成普通消息并投递。//没到时间：新建 TimerTask，countdown 毫秒后再处理，并更新 offset 退出循环。long countdown = deliverTimestamp - now;if (countdown <= 0) {MessageExt msgExt =ScheduleMessageService.this.defaultMessageStore.lookMessageByOffset(offsetPy, sizePy);if (msgExt != null) {try {//恢复普通消息并重新存储MessageExtBrokerInner msgInner = this.messageTimeup(msgExt);if (TopicValidator.RMQ_SYS_TRANS_HALF_TOPIC.equals(msgInner.getTopic())) {log.error("[BUG] the real topic of schedule msg is {}, discard the msg. msg={}",msgInner.getTopic(), msgInner);continue;}//通过 messageTimeup 把延迟消息还原成普通消息（恢复原本的 topic、queueId）。//写入到正常的 commitLog。//如果写失败了，重新设置定时器并退出。PutMessageResult putMessageResult =ScheduleMessageService.this.writeMessageStore.putMessage(msgInner);if (putMessageResult != null&& putMessageResult.getPutMessageStatus() == PutMessageStatus.PUT_OK) {continue;} else {// XXX: warn and notify melog.error("ScheduleMessageService, a message time up, but reput it failed, topic: {} msgId {}",msgExt.getTopic(), msgExt.getMsgId());//全部遍历完成，设置下一次TimerTaskScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel,nextOffset), DELAY_FOR_A_PERIOD);ScheduleMessageService.this.updateOffset(this.delayLevel,nextOffset);return;}} catch (Exception e) {/** XXX: warn and notify me*/log.error("ScheduleMessageService, messageTimeup execute error, drop it. msgExt="+ msgExt + ", nextOffset=" + nextOffset + ",offsetPy="+ offsetPy + ",sizePy=" + sizePy, e);}}} else {//当前这条消息还未到达应投递时间；//所以不处理当前消息，只是 延迟 countdown 毫秒后再重新处理该条消息（也就是注册一个新的 TimerTask）；ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset),countdown);//更新当前延迟队列的处理进度；//意味着 RocketMQ 会从 nextOffset 开始继续调度，不会反复扫描已过的旧 offset；//offset 其实是某个延迟等级 ConsumeQueue 的“消费进度”概念。ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);return;}} // end of for//它是 ScheduleMessageService#executeOnTimeup() 里 处理完当前 buffer 中所有消息之后的收尾逻辑，用于// 继续调度下一个周期的处理任务。这段逻辑出现在整个消息扫描 for 循环的最后。nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset), DELAY_FOR_A_WHILE);ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);return;} finally {bufferCQ.release();}} // end of if (bufferCQ != null)else {long cqMinOffset = cq.getMinOffsetInQueue();if (offset < cqMinOffset) {failScheduleOffset = cqMinOffset;log.error("schedule CQ offset invalid. offset=" + offset + ", cqMinOffset="+ cqMinOffset + ", queueId=" + cq.getQueueId());}}} // end of if (cq != null)ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel,failScheduleOffset), DELAY_FOR_A_WHILE);}
