SLAM学习系列——ORB-SLAM3安装（Ubuntu20-ROS/Noetic）

0 主要参考文献

安装及问题解决主要参考以下文献：
ubuntu 20.04+ORB_SLAM3 安装并行全记录（无坑版）（一）
ubuntu 20.04+ORB_SLAM3 安装并行全记录（无坑版）（二）
Ubuntu20.04安装orb-slam3
Ubuntu20.04 —— 新系统从头安装ORB-SLAM3过程（2022年）
Ubuntu18.04 —— 新系统从头安装ORB-SLAM3过程（2022年）
Ubuntu 20.04配置ORB-SLAM2和ORB-SLAM3运行环境+ROS实时运行ORB-SLAM+Gazebo仿真运行ORB-SLAM2+各种相关库的安装
Ubuntu 20.04 安装 ORB_SLAM3（包含ROS版）
ORB_SLAM3 v1.0 ROS接口编译问题汇总

1 ORB-SLAM3安装环境配置

1.0 前言

1.0.0 关于ORB-SLAM3安装版本选择

目前时间：2023年1月24日。 思考了很久安装ORB-SLAM3哪个版本，因为有博客说新版本似乎有些bug。但看了ORB-SLAM3在github上的发布时间，最近的提交时间为2022年2月10日，感觉应该修改完成了。因此，还是直接选择Master版本，(分支4452a3c)：
因为感觉v1.0-release的提升还挺大的。

-OpenCV静态矩阵更改为特征矩阵。跟踪和映射的平均代码加速分别为16%和19%。ORB-SLAM 3论文中报告的时间。
- 新校准文件格式，参见文件Calibration_Tutorial。增加了立体校正和图像大小调整选项。
- 添加了加载/保存地图功能。
- 添加了使用英特尔实感摄像头的实时SLAM示例。
- 修正了几个错误

下面根据官方文档配置依赖环境及安装。

1.0.1 本文配置操作汇总(快速配置)

PS：准备环境为Ubuntu20.04,已安装ROS-Noetic。

# 配置前
ubuntu: 20.04
ROS:Noetic
#配置关键依赖版本：
gcc: 9.4.0
ORB_SLAM3： Master，4452 a3c , Feb 10, 2022
cmake:3.16.3
opencv: 4.2.0 (与ROS版本中使用的一致)
eigen3: 3.3.7 （该版本高于3.2会有大量警告，但无影响）
Pangolin: v0.6  (注意：高版本的库不能工作)

可直接根据所有安装指令安装（依次执行，已安装过的会自动验证跳过），但建议通读文档获取更深的理解。

1.0.1.1 ORB_SLAM3环境配置：

cd ~/ThirdParty
sudo apt install g++
sudo apt install libgl1-mesa-dev  libglew-dev cmake
sudo apt install libpython2.7-dev pkg-config libegl1-mesa-dev libwayland-dev libxkbcommon-dev wayland-protocols
git clone https://github.com/stevenlovegrove/Pangolin.git
cd Pangolin
git checkout dd801d2
mkdir build
cd build
cmake ..
cmake --build .
sudo apt install libopencv-dev
sudo apt install libeigen3-dev
sudo ln -s /usr/include/eigen3/Eigen /usr/include/Eigen
sudo ln -s /usr/include/eigen3/unsupported /usr/include/unsupported
sudo apt install libpython2.7-dev
sudo apt-get install ros-noetic-realsense2-camera

1.0.1.2 ORB_SLAM3安装

cd ~/ThirdParty
git clone https://github.com/UZ-SLAMLab/ORB_SLAM3.git ORB_SLAM3

cd ORB_SLAM3
git checkout 4452a3c
gedit CMakeLists.txt

# find_package(OpenCV 4.4)
find_package(OpenCV 4 REQUIRED)

chmod +x build.sh
./build.sh

1.0.1.3 ORB_SLAM的ROS接口

gedit ~/.bashrc

export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:~/ThirdParty/ORB_SLAM3/Examples_old/ROS

cd /Examples_old/ROS/ORB_SLAM3
gedit CMakeLists.txt

#find_package(OpenCV 3.0 QUIET)
find_package(OpenCV 4 QUIET)

include_directories(
${PROJECT_SOURCE_DIR}
${PROJECT_SOURCE_DIR}/../../../
${PROJECT_SOURCE_DIR}/../../../include
${PROJECT_SOURCE_DIR}/../../../include/CameraModels
${PROJECT_SOURCE_DIR}/../../../Thirdparty/Sophus
${Pangolin_INCLUDE_DIRS}
)

#rosbuild_add_executable(MonoAR
#src/AR/ros_mono_ar.cc
#src/AR/ViewerAR.h
#src/AR/ViewerAR.cc
#)

cd ~/ThirdParty/ORB_SLAM3
gedit build_ros.sh

#cd Examples/ROS/ORB_SLAM3
cd Examples_old/ROS/ORB_SLAM3

chmod +x build_ros.sh
./build_ros.sh

1.1 C++（11）编译器配置

原文：

We use the new thread and chrono functionalities of C++11.
我们使用C++11的新线程和计时功能。

要求：c++11及以上 。保证环境要求：

sudo apt install g++

1.2 Pangolin安装

根据ORB-SLAM3官方原文：

We use Pangolin for visualization and user interface. Dowload and install instructions can be found at: https://github.com/stevenlovegrove/Pangolin.
我们使用Pangolin作为可视化和用户界面。下载和安装说明可在以下网址找到:https://github.com/stevenlovegrove/Pangolin.

因此，Pangolin仅作为一个可视化工具，版本没做要求。
根据参考文献，使用v0.6版本是一个比较好的选择。
但本人在安装v0.6版本必要依赖后编译时警告较多，因此，尝试了安装master版本(分支：fe57db5)后，在ORB-SLAM3编译过程中会出现错误error: ‘slots_reference’ was not declared in this scope cow_copy_type＜list_type, Lockable＞，导致编译不通过，原因是Pangolin版本太高…
因此，还是安装了v0.6版本…
安装过程说明见：SLAM学习系列——ORB-SLAM3之Pangolin安装
安装必要及建议依赖：

//必要依赖
sudo apt install libgl1-mesa-dev  libglew-dev cmake
// 建议依赖
sudo apt install libpython2.7-dev pkg-config libegl1-mesa-dev libwayland-dev libxkbcommon-dev wayland-protocols

针对v0.6版本：

git clone https://github.com/stevenlovegrove/Pangolin.git
cd Pangolin
git checkout dd801d2
mkdir build
cd build
cmake ..
cmake --build .

1.3 OpenCV安装

ORB-SLAM3官方原文：

We use OpenCV to manipulate images and features. Dowload and install instructions can be found at:  http://opencv.org. Required at leat 3.0.   Tested with OpenCV 3.2.0 and 4.4.0.

即，Opencv的作用是：操作图像和特征。最低需要3.0版本。官方使用用Opencv 3.2.0和4.4.0进行测试。
opencv的：下载和安装说明见：http://opencv.org. 根据版本需要下载安装。
note：根据参考文献建议，尽量先装ROS,然后使OpenCV与ROS的版本一样，这样后面用ROS时会少走很多坑。装了ROS noetic就可以直接忽略这一步，省了许多麻烦。
安装：

1. ubuntu中提供apt安装版本（默认版本是 4.2.0(2023/1/24)，与ROS版本一致）。

sudo apt install libopencv-dev

2. 如需安装其他版本，可参考上述（文章开头）参考文献。

1.4 Eigen3安装

ORB-SLAM3官方原文：

Required by g2o (see below). Download and install instructions can be found at: http://eigen.tuxfamily.org. Required at least 3.1.0.

安装Eigen3为G2O所需(见下文)。下载安装说明见：http://eigen.tuxfamily.org. 最低需要3.1.0。

ubuntu中同样提供apt安装版本(默认版本是3.3.7)，可直接安装即可，但需要注意安装位置位于/usr/include/eigen3，其存在问题：

[1]而通常我们如果只使用find_package(Eigen3 REQUIRED)命令的话有可能无法找到。
[2]在很多程序中include时经常使用#include <Eigen/Dense>而不是使用#include <eigen3/Eigen/Dense>。

因此，一般我们还需要设置软链接，全部命令如下：

sudo apt install libeigen3-dev
sudo ln -s /usr/include/eigen3/Eigen /usr/include/Eigen
sudo ln -s /usr/include/eigen3/unsupported /usr/include/unsupported

参考：
Ubuntu16.04源码安装eigen3并为其设置软链接
在Ubuntu中安装Eigen3库

1.5 DBoW2 and g2o (Included in Thirdparty folder)

ORB-SLAM3官方原文：

We use modified versions of the DBoW2 library to perform place recognition and g2o library to perform non-linear optimizations. Both modified libraries (which are BSD) are included in the Thirdparty folder.

ORB-SLAM3修改了DobW2和g2o两个依赖库，并将其放在了Thirdparty文件夹中。不需要，单独下载安装。

1.6 python要求

ORB-SLAM3官方原文：

Required to calculate the alignment of the trajectory with the ground truth. Required Numpy module.(win) http://www.python.org/downloads/windows(deb) sudo apt install libpython2.7-dev(mac) preinstalled with osx

即：需要计算轨迹与地面真实的对齐度。所需的Numpy模块。且使用依赖于libpython2.7-dev(Pangolin已安装，可再次运行确认)。

sudo apt install libpython2.7-dev

1.7 ROS (optional)

截止目前（2023/01/24）,官方文仅在18.04（ROS Melodic）中测试过，因此，在Ubuntu20.4中还没有测试过。这部分将在第3节进行配置：

We provide some examples to process input of a monocular, monocular-inertial, stereo, stereo-inertial or RGB-D camera using ROS. Building these examples is optional. These have been tested with ROS Melodic under Ubuntu 18.04.

译：我们提供了一些使用ROS处理单目、单目-惯性、立体、立体-惯性或RGB - D相机输入的例子。构建这些例子是可选的。在Ubuntu 18.04下使用ROS Melodic的进行测试。

1.8 realsense2(选装 )

官方文档中没有说明，但在源码文件的CMakeLists文件中有：

find_package(realsense2)

若在ROS下安装可参考：Ubuntu20.04(ROS1 noetic)使用D435深度相机记录
运行ROS下安装命令后会自动安装相关依赖包

sudo apt-get install ros-noetic-realsense2-camera

2 ORB-SLAM3安装与测试(Building ORB-SLAM3 library and examples)

2.1 下载ORB-SLAM3源文件

从官网下载ORB-SLAM3源文件：

git clone https://github.com/UZ-SLAMLab/ORB_SLAM3.git ORB_SLAM3

2.2 修改CMakeLists文件

根据配置 修改CMakeLists.txt文件。

# find_package(OpenCV 4.4)
find_package(OpenCV 4 REQUIRED)

2.3 编译安装

官方：我们提供了一个脚本build.sh来构建第三方库和ORB-SLAM3。请确保您已安装所有必需的依赖项。执行：

cd ORB_SLAM3
chmod +x build.sh
./build.sh

这将创建 libORB_SLAM3.so 在 lib 文件夹和可执行文件于Examples文件夹。

2.4 测试（EuRoC Examples）

step1 下载数据集
从 http://projects.asl.ethz.ch/datasets/doku.php?id=kmavvisualinertialdatasets下载数据集(ASL 格式) 。
这是测试可先下载一个即可（第1个)

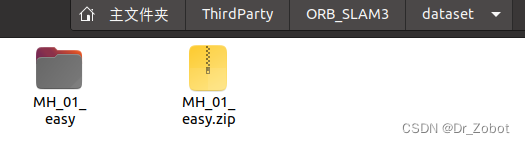

step2 数据集设置
在ORB-SLAM3文件夹下新建dataset文件夹，并将数据集复制到dataset下，解压并将其命名为：MH_01_easy。

step3:打开可视化界面
默认是没有打开可视化界面的，需要修改。
打开/ORB_SLAM3/Examples/Monocular/mono_euroc.cc的第83行，将“false”改为“true”。
终端运行：

cd Examples/Monocular/
gedit mono_euroc.cc

修改文件：

//ORB_SLAM3::System SLAM(argv[1],argv[2],ORB_SLAM3::System::MONOCULAR, false);
ORB_SLAM3::System SLAM(argv[1],argv[2],ORB_SLAM3::System::MONOCULAR, true);

改完之后保存，重新编译ORB_SLAM3，打开终端输入：

cd ORB_SLAM3
chmod +x build.sh
./build.sh

step4 MH_01数据集验证
在build/Examples文件夹下，打开终端，输入如下命令。

./Examples/Monocular/mono_euroc ./Vocabulary/ORBvoc.txt ./Examples/Monocular/EuRoC.yaml ./dataset/MH_01_easy ./Examples/Monocular/EuRoC_TimeStamps/MH01.txt

step5 测试结果

参考文献：
【算法】跑ORB-SLAM3遇到的问题、解决方法、效果展示（环境：Ubuntu18.04+ROS melodic）
Ubuntu 20.04 安装 ORB_SLAM3（包含ROS版）
ubuntu 20.04+ORB_SLAM3 安装并行全记录（无坑版）（二）

3 ORB-SLAM3的ROS接口

3.0 各种问题参考

打到一些值得参考的问题解决方案：
ORB_SLAM3 v1.0 ROS接口编译问题汇总
v1.0 release ros版本编译,提示找不到sophus库，及 Sophus::SE3f, cv::MAT,Eigen::Vector3f类型转换报错
‘build_ros.sh’ is waiting for updating #479
NVIDIA Jetson TX2 安装ORB-SLAM3 ROS 错误总结
buildros.sh

3.1 设置ORB-SLAM3的ROS接口路径

note：以前版本中，ROS文件夹在Examples文件夹下，新版本（本版本中）ROS文件夹在Examples_old文件夹下。
添加路径 Examples_old/ROS/ORB_SLAM3 添加到ROS_PACKAGE_PATH环境变量。
打开.bashrc文件：

gedit ~/.bashrc

并在~/.bashrc文件末尾添加以下行。

export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:PATH/ORB_SLAM3/Examples_old/ROS

将PATH替换为克隆ORB_SLAM3的文件夹，如我的为：

export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:~/ThirdParty/ORB_SLAM3/Examples_old/ROS

3.2 修改ORB-SLAM3的ROS接口CMakeLists文件

cd ~/ThirdParty/ORB_SLAM3/Examples_old/ROS/ORB_SLAM3
gedit CMakeLists.txt

step1:修改OpenCV 版本信息

#find_package(OpenCV 3.0 QUIET)
find_package(OpenCV 4 QUIET)

step2:添加Souphus库（采用其自带的包(修改后的)）信息

#include_directories(
#${PROJECT_SOURCE_DIR}
#${PROJECT_SOURCE_DIR}/../../../
#${PROJECT_SOURCE_DIR}/../../../include
${PROJECT_SOURCE_DIR}/../../../include/CameraModels
${Pangolin_INCLUDE_DIRS}
#)include_directories(
${PROJECT_SOURCE_DIR}
${PROJECT_SOURCE_DIR}/../../../
${PROJECT_SOURCE_DIR}/../../../include
${PROJECT_SOURCE_DIR}/../../../include/CameraModels
${PROJECT_SOURCE_DIR}/../../../Thirdparty/Sophus
${Pangolin_INCLUDE_DIRS}
)

step3：MonoAR部分

1. 如果不会用到的话：注释与AR相关的编译

rosbuild_add_executable(MonoAR
src/AR/ros_mono_ar.cc
src/AR/ViewerAR.h
src/AR/ViewerAR.cc
)#rosbuild_add_executable(MonoAR
#src/AR/ros_mono_ar.cc
#src/AR/ViewerAR.h
#src/AR/ViewerAR.cc
)

2. 如果会用到的话：修改代码文件，参考 buildros.sh

3.3 修改build_ros.sh脚本文件

cd ORB_SLAM3
gedit build_ros.sh

第3行：

#cd Examples/ROS/ORB_SLAM3
cd Examples_old/ROS/ORB_SLAM3

3.4 安装ROS接口

执行 build_ros. sh脚本：

cd ORB_SLAM3
chmod +x build_ros.sh
./build_ros.sh

不出意外的话，可以编译完成了，过程中会有很多关于Eigen3的警告，原因是eigen版本太高，但没有影响(某些变量处于正准备取消阶段)。

3.5 ORB-SLAM之ROS测试

参考： Ubuntu 20.04 安装 ORB_SLAM3（包含ROS版）

3.5.1 查看数据集topic信息

在数据集路径下打开终端，输入命令查看数据集信息

rosbag info MH_01_easy.bag

根据topics信息，修改/Examples_old/ROS/ORB_SLAM3/src/ros_mono_inertial.cc文件中的相应代码，如下所示:

//ros::Subscriber sub_imu = n.subscribe("/imu", 1000, &ImuGrabber::GrabImu, &imugb);
//ros::Subscriber sub_img0 = n.subscribe("/cam/image_raw", 100, &ImageGrabber::GrabImage, &igb);ros::Subscriber sub_imu = n.subscribe("/imu0", 1000, &ImuGrabber::GrabImu, &imugb);
ros::Subscriber sub_img0 = n.subscribe("/cam0/image_raw", 100, &ImageGrabber::GrabImage, &igb);

之后再次编译：

cd ORB_SLAM3
chmod +x build_ros.sh
./build_ros.sh

3.5.2 运行

打开一个终端，启动roscore，如下所示

roscore

打开第二个终端，在Examples文件夹下执行

rosrun ORB_SLAM3 Mono_Inertial ../Vocabulary/ORBvoc.txt ./Monocular-Inertial/EuRoC.yaml

打开第三个终端，在数据集文件夹下执行

rosbag play MH_01_easy.bag

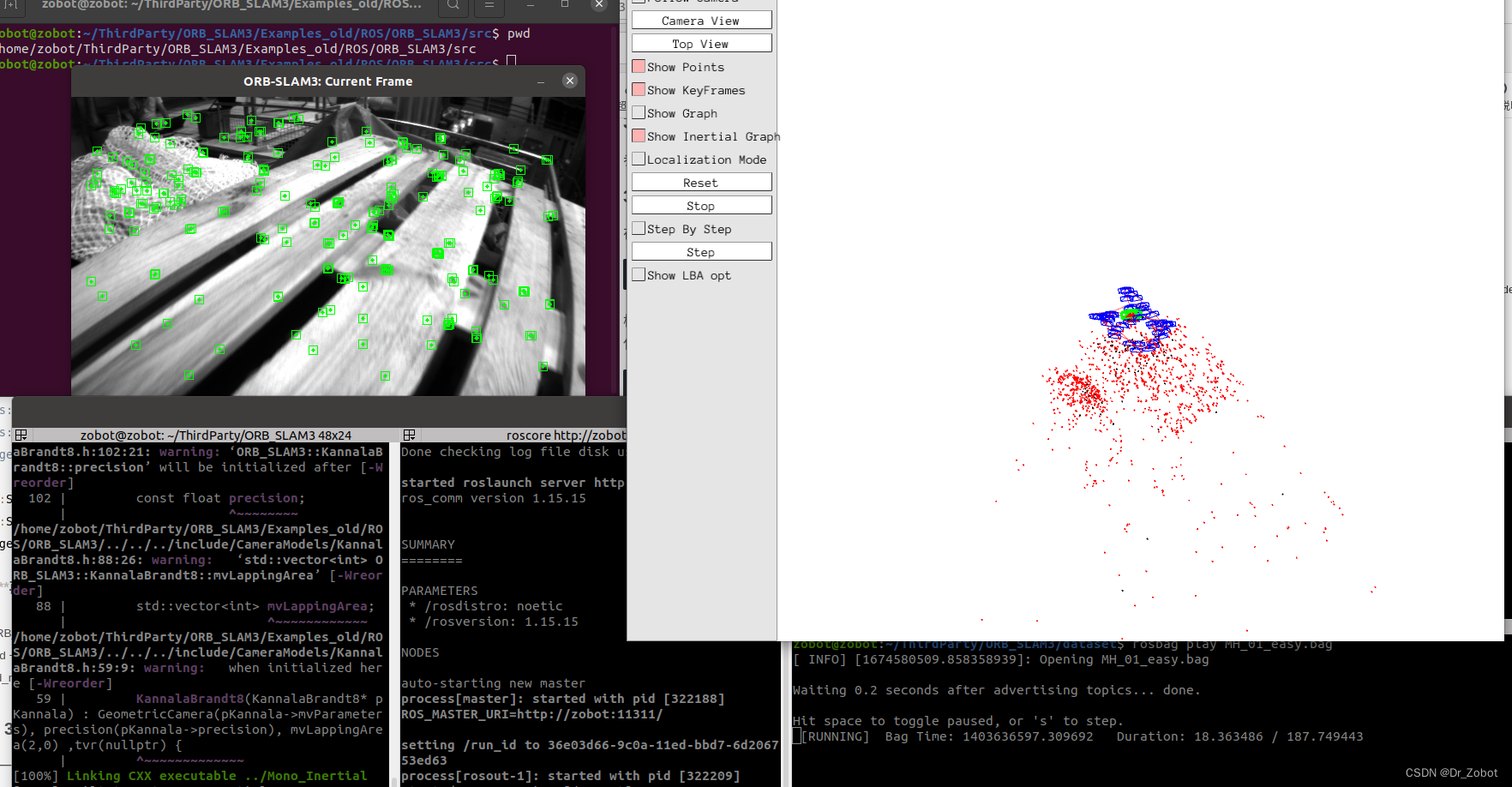

运行效果
