华为网路设备学习-32（BGP协议 七）路由反射器与联邦

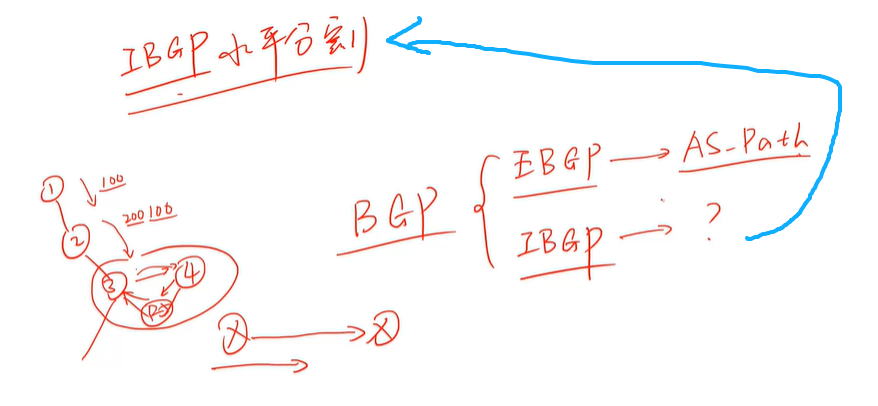

回忆一下EBGP协议路由如何防环？

答：EBGP通过AS-path防环

那么IBGP协议路由如何防环？

答：通过IBGP水平分割

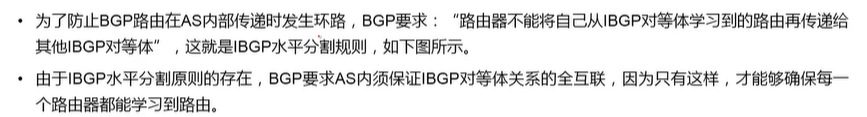

一、IBGP水平分割

当IBGP内的一个对等体接收到，另一个对等体发出的路由信息。

该对等体不能将收到的路由信息再次发出

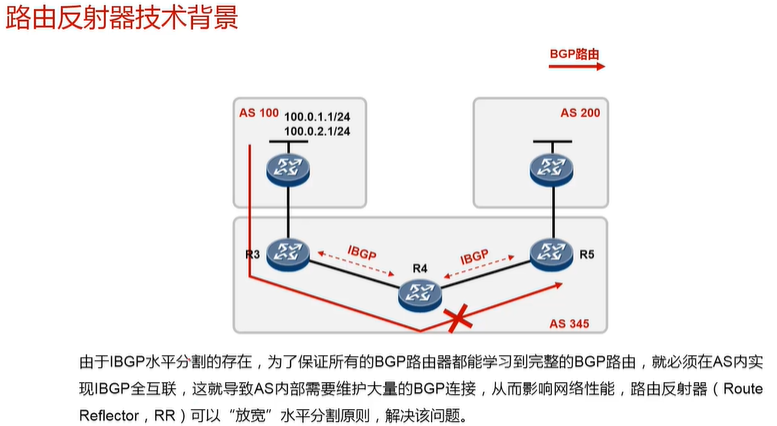

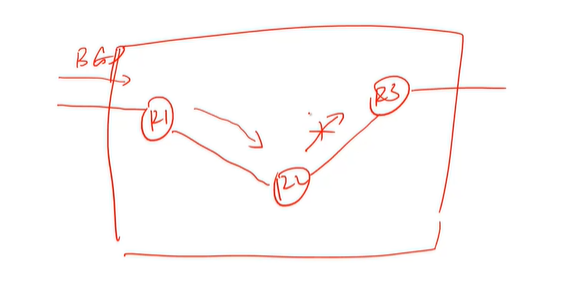

下图符合IBGP水平分割原则，但R3无法收到外部路由信息。

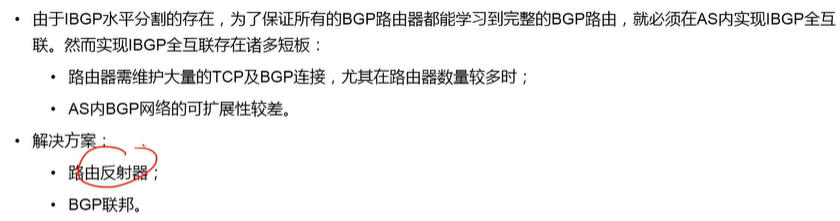

为解决该问题。可以使IBGP内对等体Full mesh连接，即任一对等体都建立全连接。

但该方法会大量消耗路由器资源，并不划算。

二、路由反射器（仅在IBGP内）

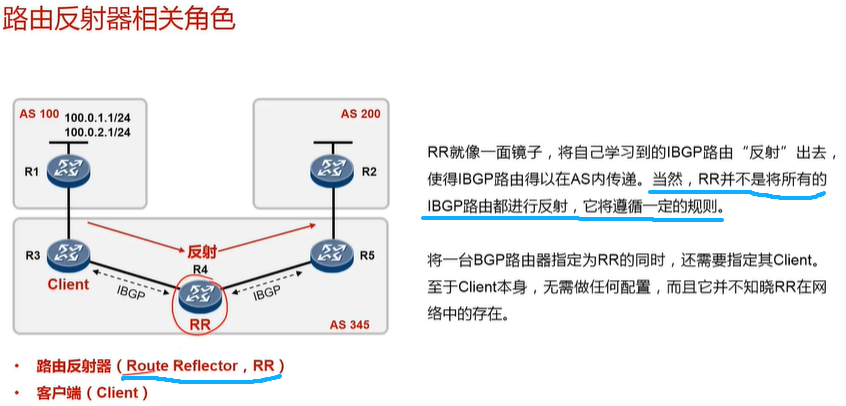

1、反射角色

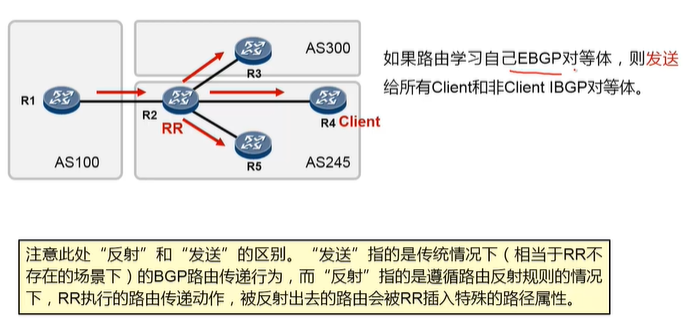

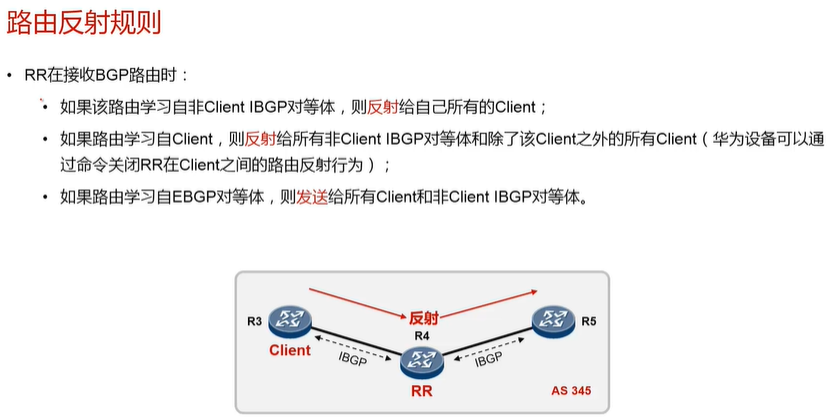

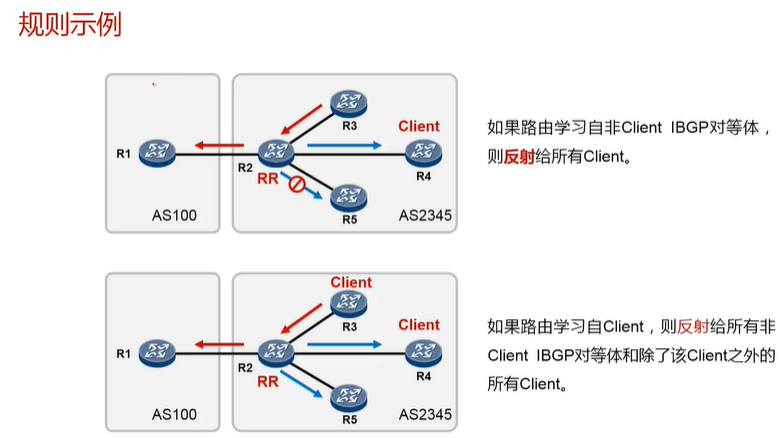

2、反射规则

注意：IBGP内反射与发送并不相同，发送没有修改数据包的内容。反射会增加部分内容

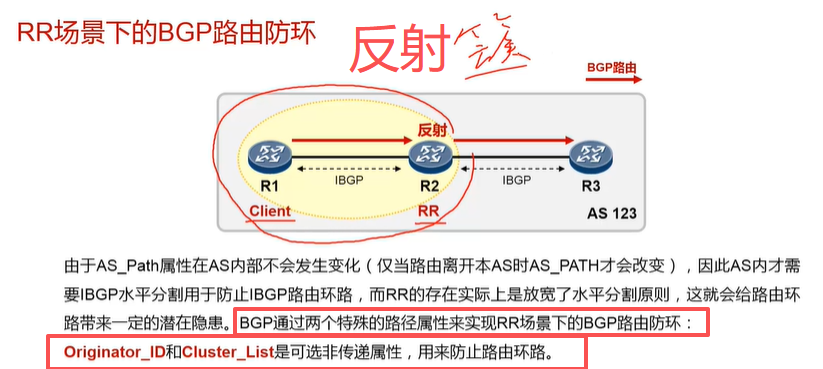

3、反射器防环规则

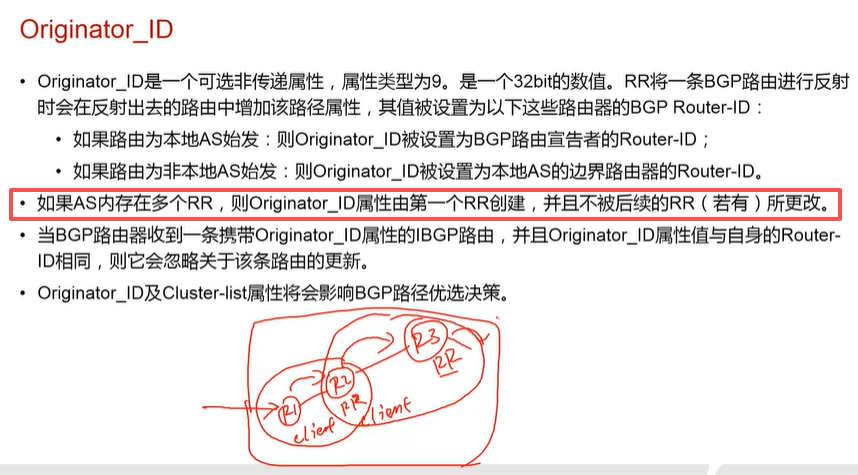

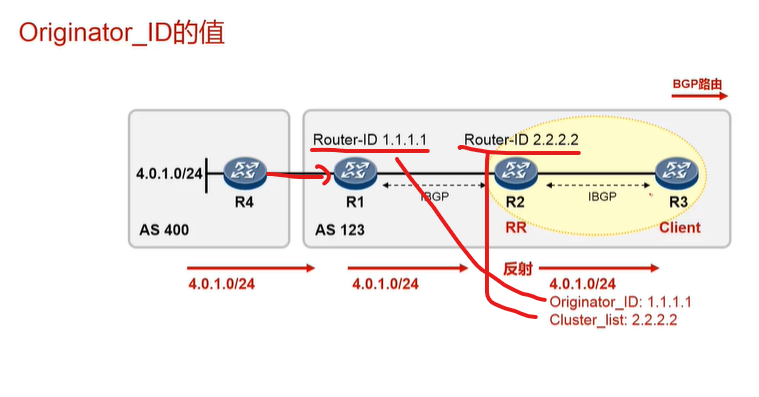

• Originator_ID 起源ID

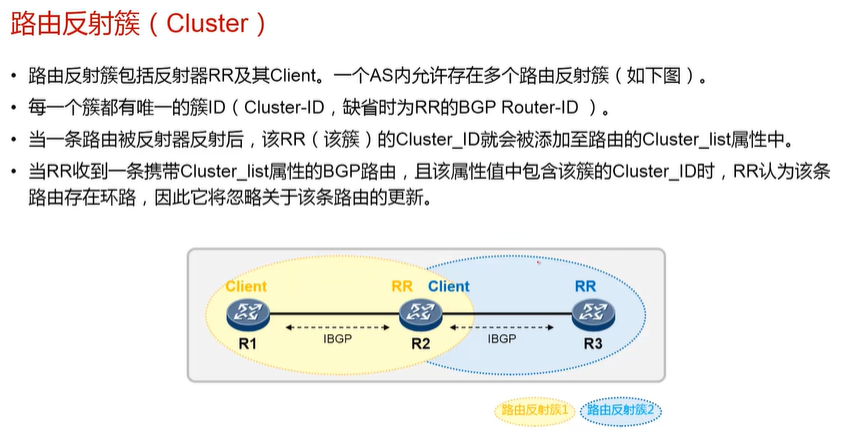

• 反射簇（Cluster）

注意：Client规则
必要条件‌：每个集群必须至少包含一个客户端，否则无法形成有效路由反射簇。 ‌‌
上限限制‌：同一集群内最多允许两个客户端，超过该数量会导致配置错误。

但同一个AS内允许存在多个集群，故Client总数常见可达1-4。如性能充足可以更多

Client和RR组成 反射簇（Cluster），故Cluster_List 为反射簇列表

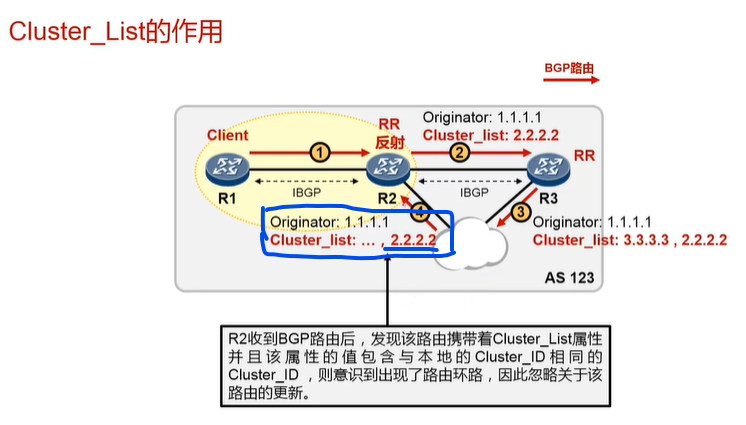

• Cluster_List 为反射簇列表

阻止环路产生的同时，减少了计算资源。

总结

Originator_ID 起源ID，用于防止发起者防环。

Cluster_List 反射簇列表，用于防止传播时防环。

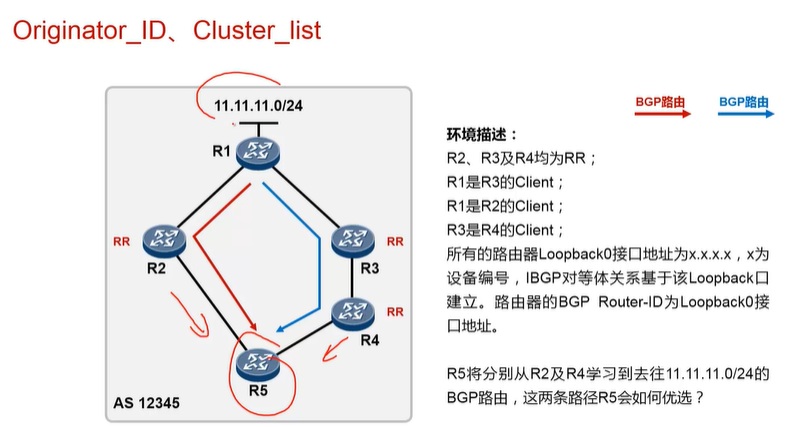

4、例子
