vsgCs显示谷歌全球倾斜模型-数据转换

news 2025/9/1 7:40:25

前言

本章将在上章基础上，接着深入vsgCs中CesiumNative数据到vsg::Node的转换过程。

1 CesiumNative多线程数据读取
2 CesiumNative数据转vsg::Node

1 CesiumNative多线程数据读取

上章深入讲解CesiumNative中类的关系如上图所示。

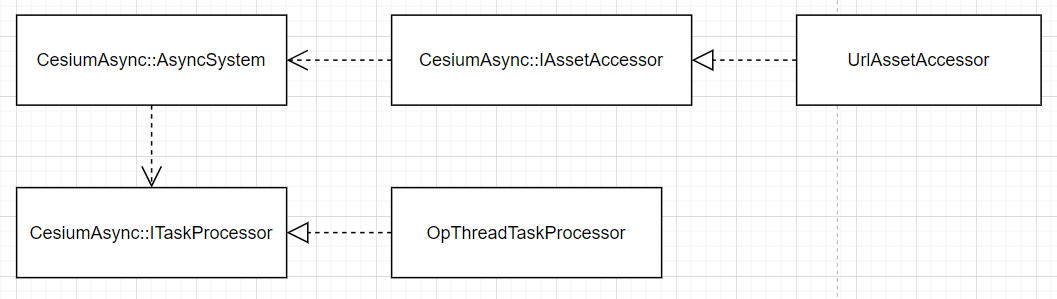

上图为多线程相关的类，核心为Cesium::AsyncSystem，其依赖与CesiumAsync::IAssetAccessor与CesiumAsync::ItaskProcessor分别用于数据的请求和任务的处理。

2 CesiumNative数据转vsg::Node

多线程读取数据后，Cesium3DTilesSelection::IPrepareRendererResources提供了8个纯虚接口将CesiumNative数据转换为vsg::Node，如下所示为8个纯虚接口。

        CesiumAsync::Future<Cesium3DTilesSelection::TileLoadResultAndRenderResources>prepareInLoadThread(const CesiumAsync::AsyncSystem& asyncSystem,Cesium3DTilesSelection::TileLoadResult&& tileLoadResult,const glm::dmat4& transform,const std::any& rendererOptions) override;void* prepareInMainThread(Cesium3DTilesSelection::Tile& tile, void* pLoadThreadResult) override;void free(Cesium3DTilesSelection::Tile& tile,void* pLoadThreadResult,void* pMainThreadResult) noexcept override;void* prepareRasterInLoadThread(CesiumGltf::ImageAsset& image,const std::any& rendererOptions) override;void* prepareRasterInMainThread(CesiumRasterOverlays::RasterOverlayTile& rasterTile,void* rawLoadResult) override;void freeRaster(const CesiumRasterOverlays::RasterOverlayTile& rasterTile,void* pLoadThreadResult,void* pMainThreadResult) noexcept override;void attachRasterInMainThread(const Cesium3DTilesSelection::Tile& tile,int32_t overlayTextureCoordinateID,const CesiumRasterOverlays::RasterOverlayTile& rasterTile,void* pMainThreadRendererResources,const glm::dvec2& translation,const glm::dvec2& scale) override;void detachRasterInMainThread(const Cesium3DTilesSelection::Tile& tile,int32_t overlayTextureCoordinateID,const CesiumRasterOverlays::RasterOverlayTile& rasterTile,void* pMainThreadRendererResources) noexcept override;

函数的调用顺序如下：1）prepareInLoadThread (加载瓦片)；2) prepareRasterInLoadThread (加载栅格数据，如果瓦片包含栅格数)；3) prepareInMainThread (主线程处理瓦片)；4) prepareRasterInMainThread (主线程处理栅格数据，如果栅格数据存在);5) attachRasterInMainThread (绑定栅格到瓦片)；6）detachRasterInMainThread(如果栅格数据被移除)；7) freeRaster(释放栅格)；8) free (释放瓦片资源) 。

以谷歌全球倾斜模型为例，其瓦片无栅格数据，在多线程读取数据后，在线程中调用prepareInLoadThread函数中处理加载好的瓦片数据，接着在主线程中调用prepareInMainThread中处理瓦片数据，当数据过期后，在主线程中调用free函数，释放瓦片数据。

文末：本章介绍了CesiumNative中的瓦片数据到vsg::Node转换过程，包括CesiumNative多线程读取数据，以及通过重写Cesium3DTilesSelection::IPrepareRendererResources的虚接口，将加载好的瓦片数据在合适的函数中转换为vsg::Node的过程。vsgCs显示谷歌全球倾斜模型系列介绍到此，下一章将介绍如何在osg中实现对谷歌全球倾斜模型的显示，模仿vsgCs实现osgCs，并开源。
