PT report_timing详解

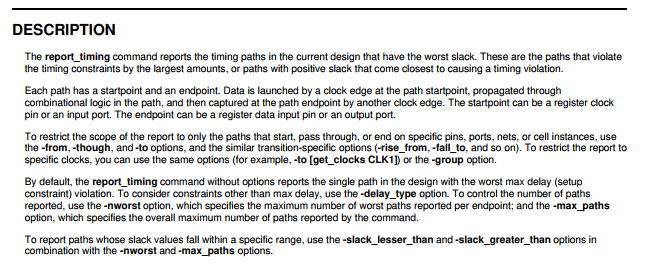

report_timing 定义
report_timing是用于生成时序报告的关键命令之一。
report_timing 常用参数

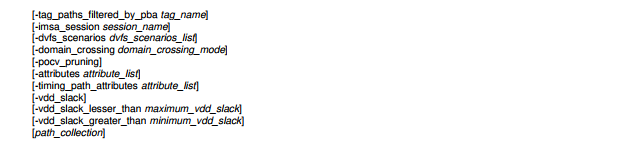

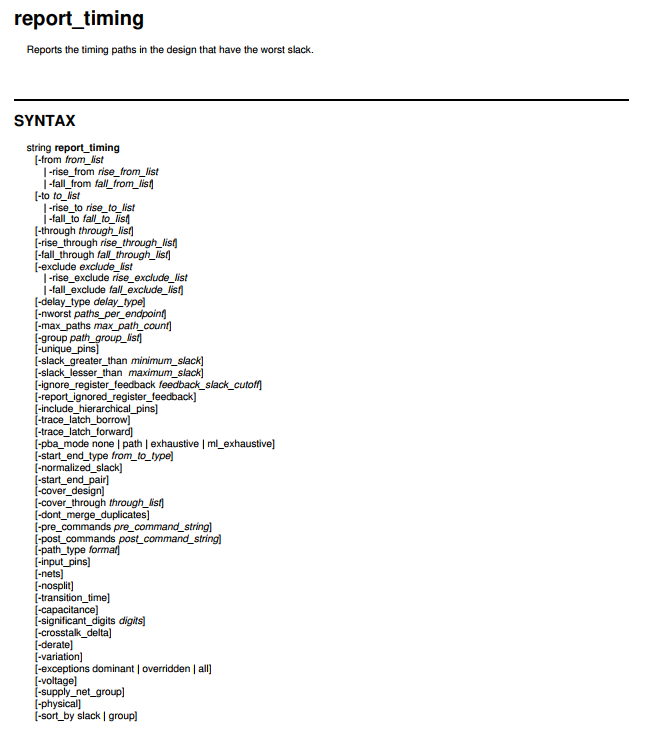

参数在pt_shell 中通过man report_timing 得到，常用参数：
-from
-to
-through
-delay_type
-pba_mode
-path_type
-nworst
-max_paths
-transition_time
-crosstalk_delta
-cap
-nets
-derate
-variation
-slack_greater_than minimum_slack
-slack_lesser_than maximum_slack
-sort_by
-significant_digits
-nosplit
-
-from
-

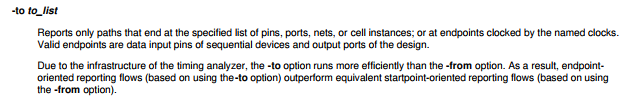

-to
-

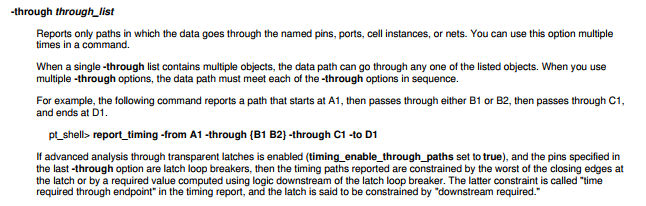

-through
-

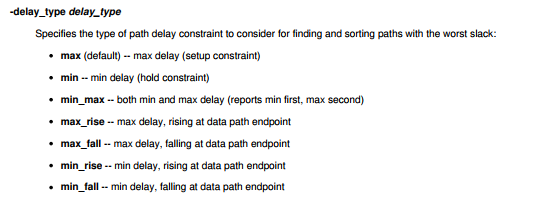

-delay_type
-

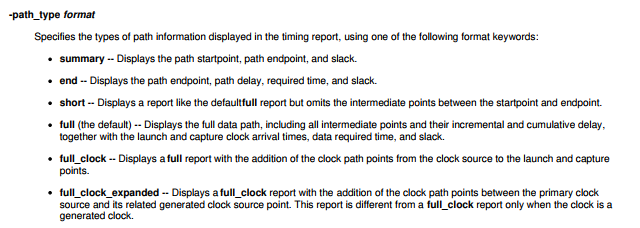

-path_type
-

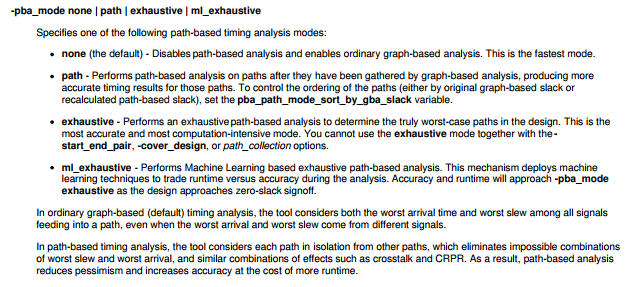

-pba_mode
-
-nworst
-

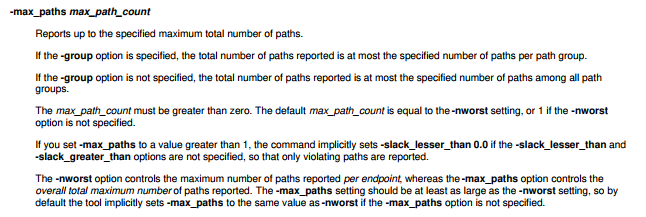

-max_paths
-
-transition_time
-
-crosstalk_delta
-
-cap
-
-nets
-
-derate
-
-variation
-

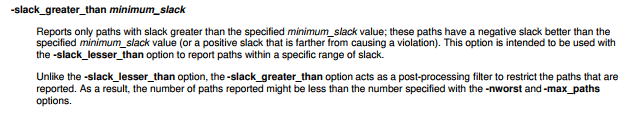

-slack_greater_than
-

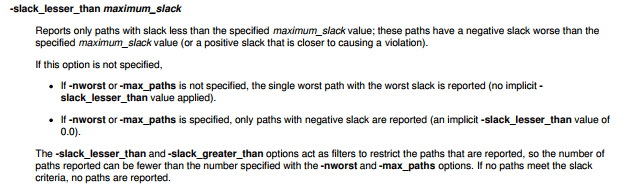

-slack_lesser_than
-
-sort_by
-

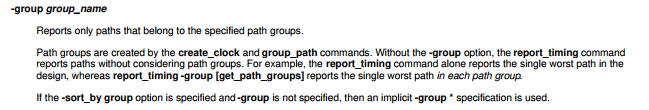

-group
-

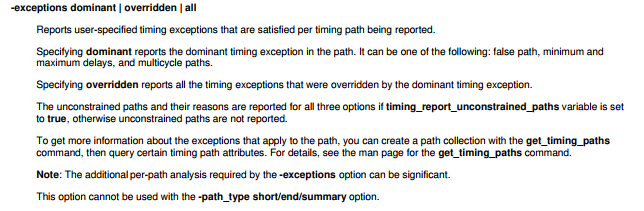

-exceptions
-
voltage
在load_upf后report_timing添加-voltage选项可以看电压是否正确。 -
-nosplit
report_timing 示例

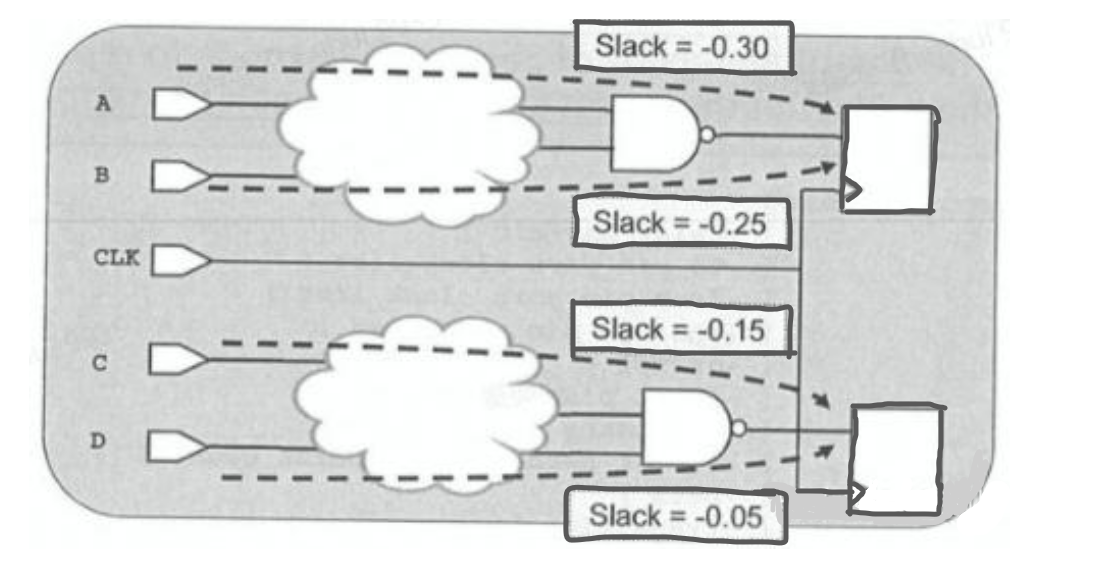

需要注意的是-nworst和-max_paths的区别：

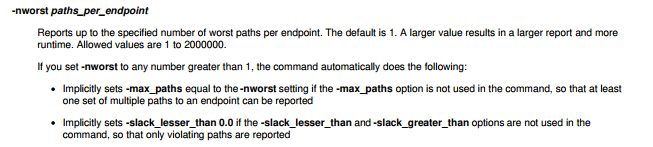

-nworst N - 显示每个end point最worst的N条path
-max_paths N - 显示整个group的worst的N条path
report_timing : 只报告出-0.3 slack的路径
report_timing -max_paths 2 -nworst 1：会报告出两条路径，但是每一个end point只能显示一条路径，即报告出-0.3和-0.15这两条路径。
report_timing -max_path 2 -nworst 2 : 会报告出两条路径，且每个endpoint会报告两条路径，即报告出-0.3和-0.25这两条路径。
注意：当endpoint已经在report_timing里-to option限定了，只需要使用nworst N选项就可以了。pt会默认保持max_paths和nworst的值一致，从而报告出N条违例路径。但是仅指定 max_paths 为N，那么nworst的值会保持为1，并不会随之变动，从而只报出一条路径。
另外，一旦使用nworst option，report_timing将只报告那些violation的路径。但是可以通过配合使用-slack_lesser_than/-slack_greater_than 选项，报出没有violation的paths。
