基于单片机空调温度控制测温ds18b20系统Proteus仿真(含全部资料)

news 2025/8/28 6:35:19

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

基于51单片机的空调温度控制系统
由STC89C51单片机+LCD1602液晶显示屏+L298N控制模块+直流电机+DS18B20温度传感器构成
具体功能：
（1）实现L298N对电机的控制，利用LCD1602直接、清晰明了的显示温度；
（2）基于测得的温度实现对电机转速的控制（利用电机模拟空调变频系统）；
（3）在自动模式下，温度越高，占空越高，转数越快。手动模式下，通过按键可以实现电机转速的控制。

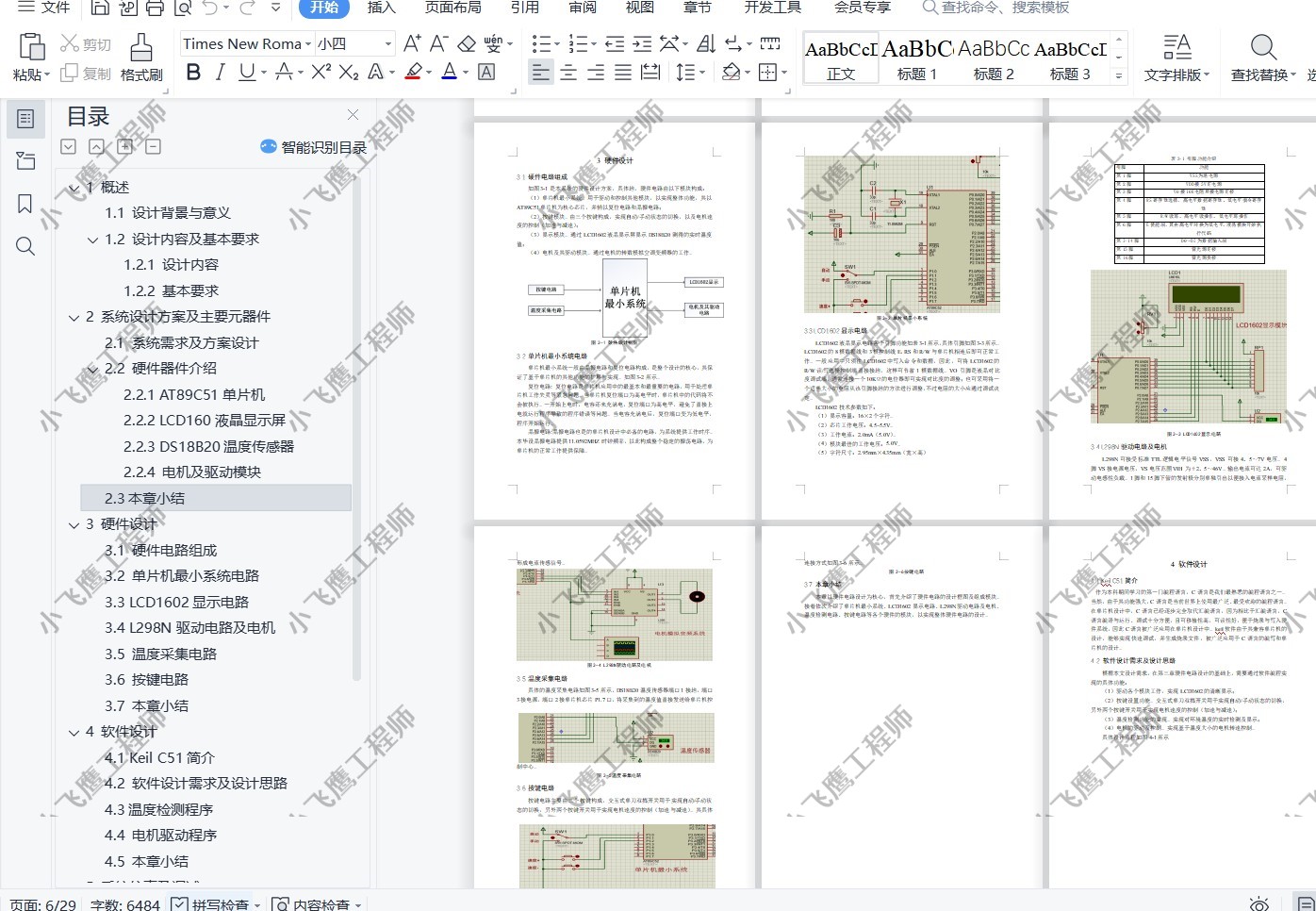

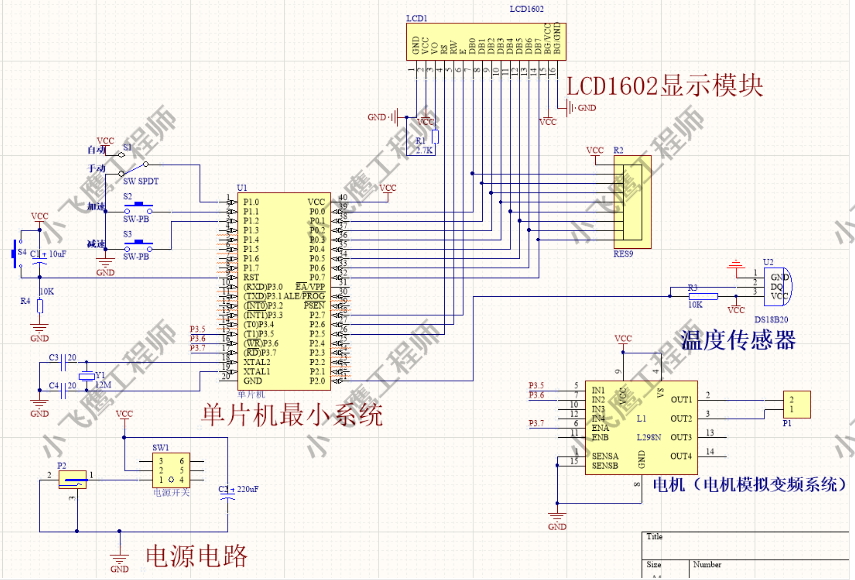

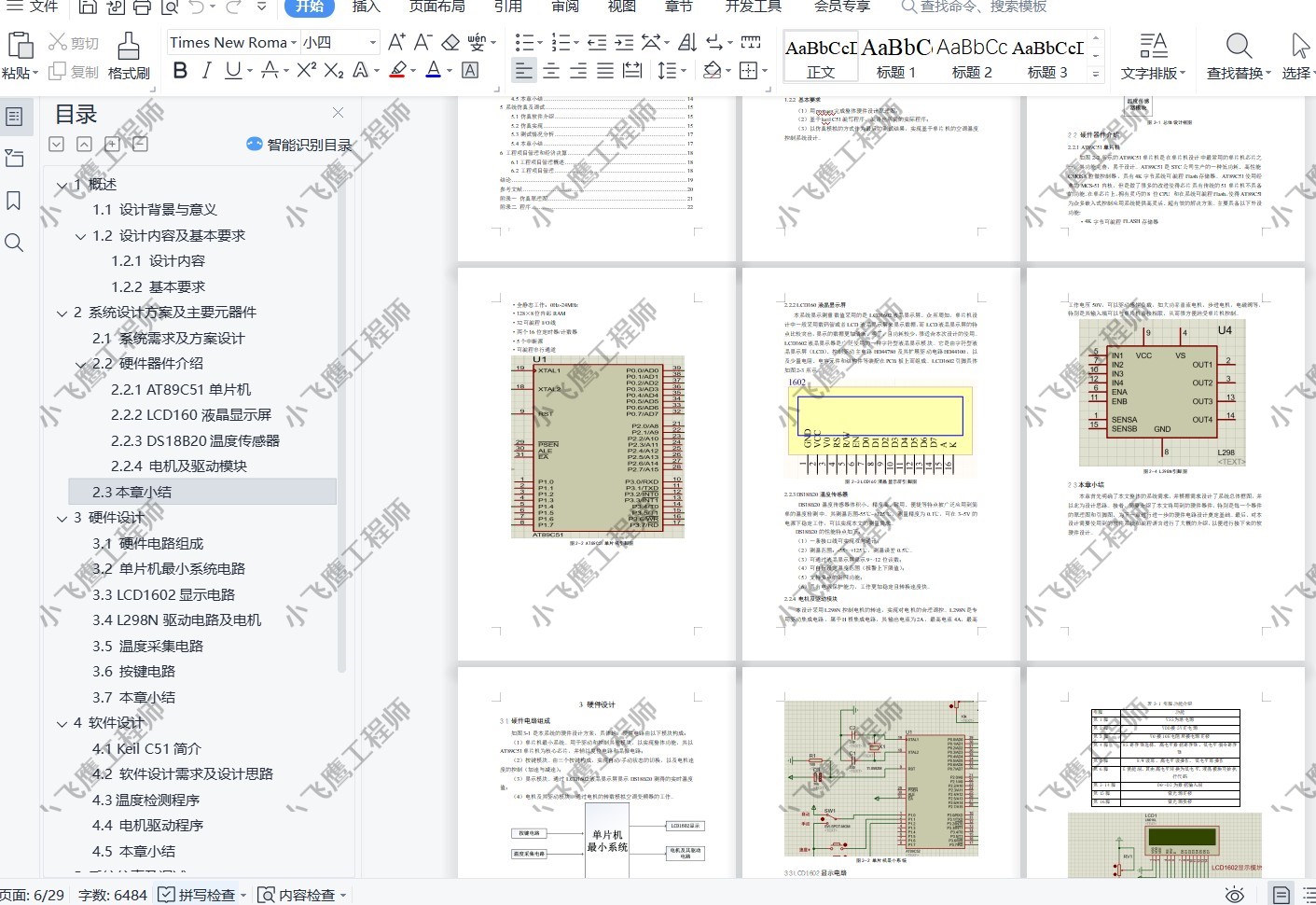

项目文件：

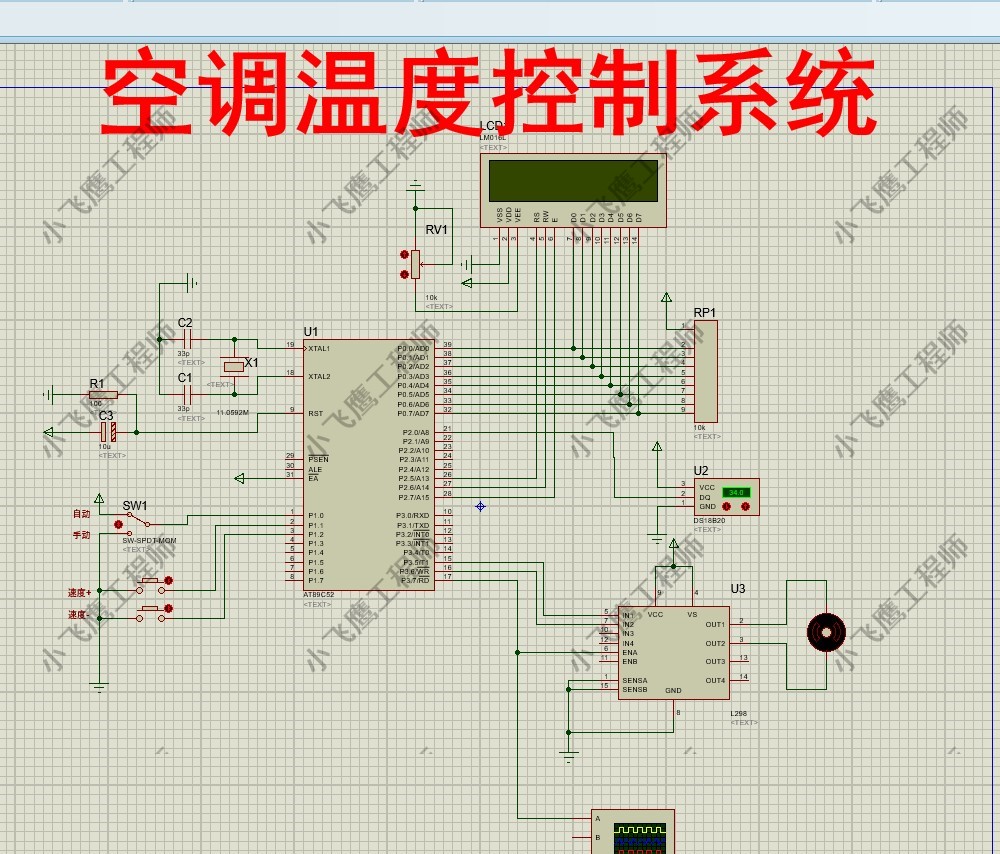

一、Proteus仿真源文件

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

1.万用板9*15
2.DC电源插口
3.自锁开关
4.2.2K电阻*1
5.STC89C51单片机
6.40脚IC座
7.DC电源线
8.L298N驱动芯片
9.LCD1602液晶显示屏
10.10K排阻（103）
11.10K电阻*2
12.10uF电容
13.按键*2
14.单刀双掷开关
15.12M晶振
16.30Pf瓷片电容*2
17.3.3V直流电机
18.导线
19.焊锡
20.DS18B20温度传感器
21.万用板一块

五、Keil c语言程序源代码(部分)

#include<REG52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar num=0;
bit flang;
sbit IN1=P3^5;
sbit IN2=P3^6;
sbit PWM1 =P3^7;//风扇控制引脚
uchar xianshi1[] ="TEMP       00.0C";// 内容
uchar xianshi2[] ="000%            ";// 内容
uchar jd=5;
bit work;	//开关标志
sbit DQ=P2^0; //定义DS18B20总线I/O
//Port Definitions**********************************************************
sbit LcdRs		= P2^5;
sbit LcdRw		= P2^6;
sbit LcdEn  	= P2^7;
sfr  DBPort 	= 0x80;		//P0=0x80,P1=0x90,P2=0xA0,P3=0xB0.数据端口void delay(uint z)
{uint a,b;for(a=z;a>0;a--)for(b=120;b>0;b--);
}
//向LCD写入命令或数据************************************************************
#define LCD_COMMAND			0      // Command
#define LCD_DATA			1      // Data
#define LCD_CLEAR_SCREEN	0x01      // 清屏
#define LCD_HOMING  		0x02      // 光标返回原点
void LCD_Write(bit style, unsigned char input)
{LcdEn=0;LcdRs=style;LcdRw=0;		_nop_();DBPort=input;	_nop_();//注意顺序LcdEn=1;		_nop_();//注意顺序LcdEn=0;		_nop_();delay(1);
}//设置显示模式************************************************************
#define LCD_SHOW			0x04    //显示开
#define LCD_HIDE			0x00    //显示关	  #define LCD_CURSOR			0x02 	//显示光标
#define LCD_NO_CURSOR		0x00    //无光标		     #define LCD_FLASH			0x01    //光标闪动
#define LCD_NO_FLASH		0x00    //光标不闪动void LCD_SetDisplay(unsigned char DisplayMode)
{LCD_Write(LCD_COMMAND, 0x08|DisplayMode);
}
//设置输入模式************************************************************
#define LCD_AC_UP			0x02
#define LCD_AC_DOWN			0x00      // default#define LCD_MOVE			0x01      // 画面可平移
#define LCD_NO_MOVE			0x00      //defaultvoid LCD_SetInput(unsigned char InputMode)
{LCD_Write(LCD_COMMAND, 0x04|InputMode);
}
//初始化LCD************************************************************
void LCD_Initial()
{LcdEn=0;LCD_Write(LCD_COMMAND,0x38);           //8位数据端口,2行显示,5*7点阵delay(5);LCD_Write(LCD_COMMAND,0x38);delay(5);LCD_SetDisplay(LCD_SHOW|LCD_NO_CURSOR);    //开启显示, 无光标delay(5);LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN);   //清屏delay(5);LCD_SetInput(LCD_AC_UP|LCD_NO_MOVE);       //AC递增, 画面不动delay(5);
}
//液晶字符输入的位置************************
void GotoXY(unsigned char x, unsigned char y)
{if(y==0)LCD_Write(LCD_COMMAND,0x80|x);if(y==1)LCD_Write(LCD_COMMAND,0x80|(x-0x40));
}
//将字符输出到液晶显示
void Print(unsigned char *str)
{while(*str!='\0'){LCD_Write(LCD_DATA,*str);str++;delay(1);}
}
void init()// 定时器初始化
{TMOD=0x01;TH0=TL0=(256-200); ET0=1;//开定时器0中断TR0=1;EA=1;//开总中断
}void Delay_DS18B20(int num);/*****初始化DS18B20*****/  //探头1
void Init_DS18B20()
{unsigned char x;DQ=1;                //DQ复位Delay_DS18B20(8);    //稍做延时DQ = 0;         //单片机将DQ拉低Delay_DS18B20(80);   //精确延时，大于480usDQ = 1;         //拉高总线Delay_DS18B20(14);x = DQ;           //稍做延时后，如果x=0则初始化成功，x=1则初始化失败Delay_DS18B20(20);
}/*****延时子程序*****/
void Delay_DS18B20(int num)
{while(num--) ;
}/*****写一个字节*****/
void WriteOneChar(unsigned char dat)
{unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;Delay_DS18B20(5);DQ = 1;dat>>=1;}
}/*****读一个字节*****/
unsigned char ReadOneChar(void)
{unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){DQ = 0;     // 给脉冲信号dat>>=1;DQ = 1;     // 给脉冲信号if(DQ)dat|=0x80;Delay_DS18B20(4);}return(dat);
}/*****读取温度*****/
unsigned int ReadTemperature(void)	 //读取温度并转换
{unsigned char a=0;unsigned char b=0;unsigned int t=0;unsigned int tempb20;float f_temp=0;Init_DS18B20();WriteOneChar(0xCC);  //跳过读序号列号的操作WriteOneChar(0x44);  //启动温度转换Init_DS18B20();WriteOneChar(0xCC);  //跳过读序号列号的操作WriteOneChar(0xBE);  //读取温度寄存器a=ReadOneChar();     //读低8位b=ReadOneChar();    //读高8位tempb20=b;tempb20<<=8;tempb20=tempb20|a;if((b&0xfc)==0xfc)//负温度{flang=1;tempb20=((~tempb20)+1);f_temp=tempb20*0.0625;tempb20=f_temp*10+0.5;}else//正温度{flang=0;f_temp=tempb20*0.0625;tempb20=f_temp*10+0.5;}return tempb20;
