在GNS3中安装Kali Linux

介绍

有时，我们会想要在GNS3（Graphical Network Simulator-3，图形化网络模拟器3），一款用于模拟搭建网络的学习和实验软件中，添加Kali Linux设备，来用于攻防模拟练习。
然而，在GNS3中添加Kali Linux的步骤非常繁琐，而且可能遇到怪异的故障。
本篇文章会逐步指导你如何在GNS3中添加Kali Linux设备。

GNS3中添加Kali的默认逻辑

老旧的Kali版本

到目前为止，GNS3默认最高仅支持到Kali Linux 2021.1。这是一个老旧的版本，即便安装成功，也会出现很多怪异的问题，需要复杂的排故才能修复。还好，我们可以打破这一默认设定。在本文中，我们将使用最新的版本。截至目前，最新的Kali版本是2025.1a。

善于制造麻烦的自生启动（Live Boot）

除此之外，GNS3默认使用自生启动启动Kali。也就是说，我们仅需一个ISO镜像文件，就能直接使用Kali，无需先安装系统。这固然很方便，但导致很多功能受到限制，例如使用apt命令时许多怪异行为。在本文中，我们将从硬盘（Hard Disk）启动来避免使用自生启动。
通常，从硬盘启动就意味着亲手制作硬盘文件，但我们有办法避免这一绵长的过程。

在GNS3中添加Kali Linux设备

现在，是时候开始操作了。

确保拥有最新版本的GNS3

如果你还未安装GNS3，你可以到GNS3官网安装它。在安装过程中，你必须安装GNS3 虚拟机（VM），它必不可少的组件之一。
如果你已经安装了GNS3，但客户端和VM均非最新版本，请参考这篇文章升级。
如果你在升级中遇到了怪异的问题，请参考这篇文章排查故障。
在本文中，我将使用Hyper-V运行GNS3 VM。有时，使用Hyper-V检查点时会遇到诡异的行为。请参考这篇文章解决。

打开GNS3客户端

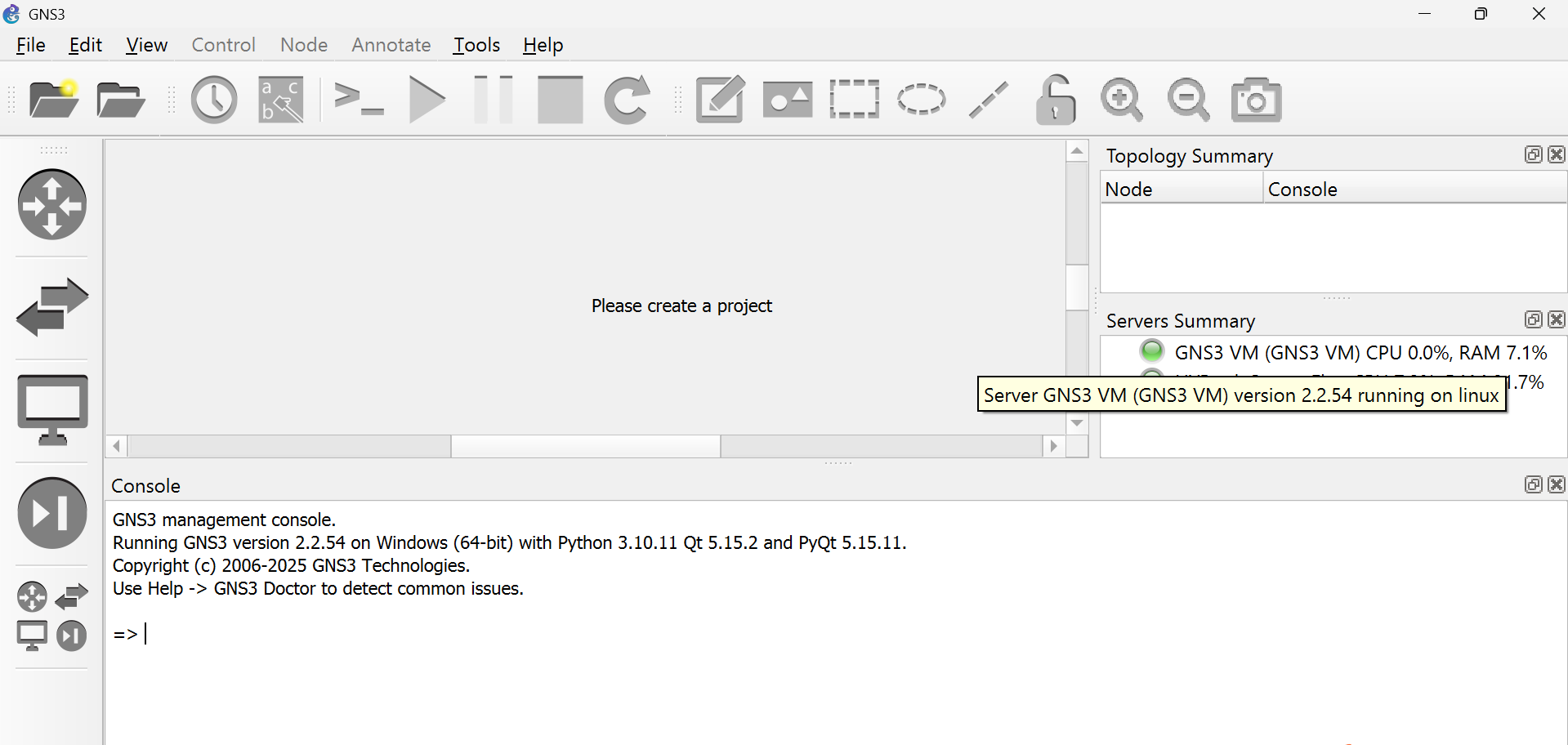

接下来，我们需要启动GNS3客户端。确保稍等片刻后，GNS3 VM也跟着启动。
如果你正在使用Hyper-V但客户端却无法启动GNS3 VM，尝试使用管理员权限运行客户端。

添加模板

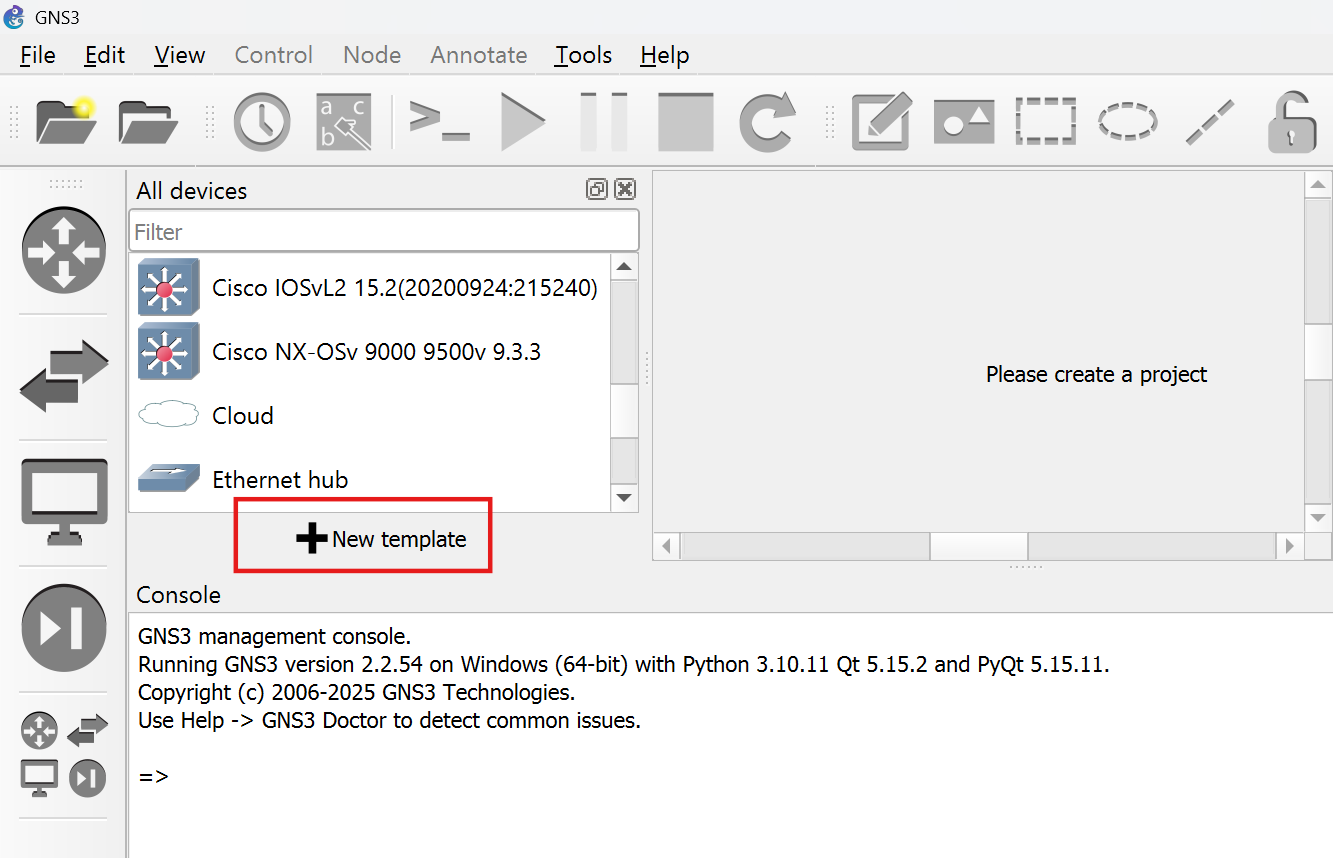

接下来，要想添加一款新设备（模板），点击新建模板。

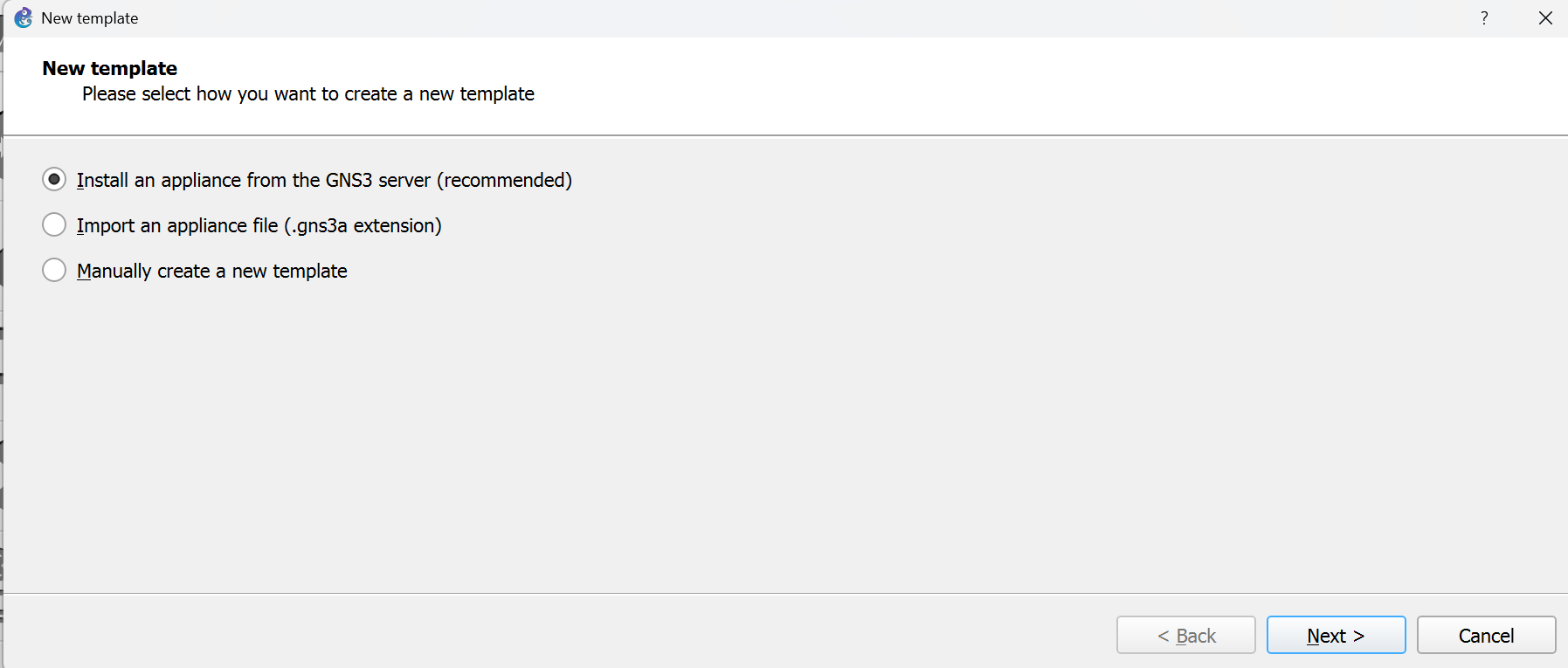

我们选择从GNS3服务器（即GNS3 VM）添加设备，然后点击下一步。

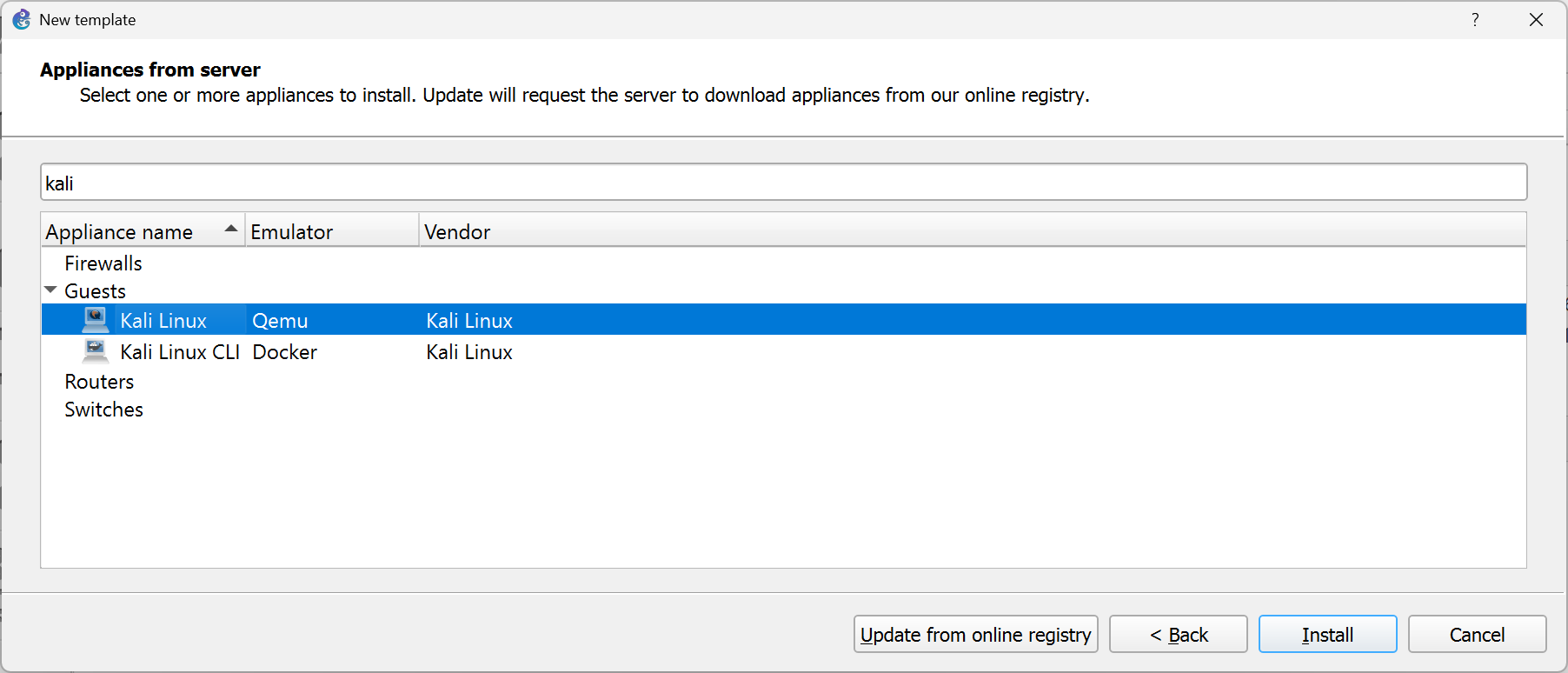

我们将添加一款带有图形化界面的Kali设备，而不是运行在Docker容器中的纯命令行Kali轻量系统。所以我们选择Kali Linux，并点击安装。

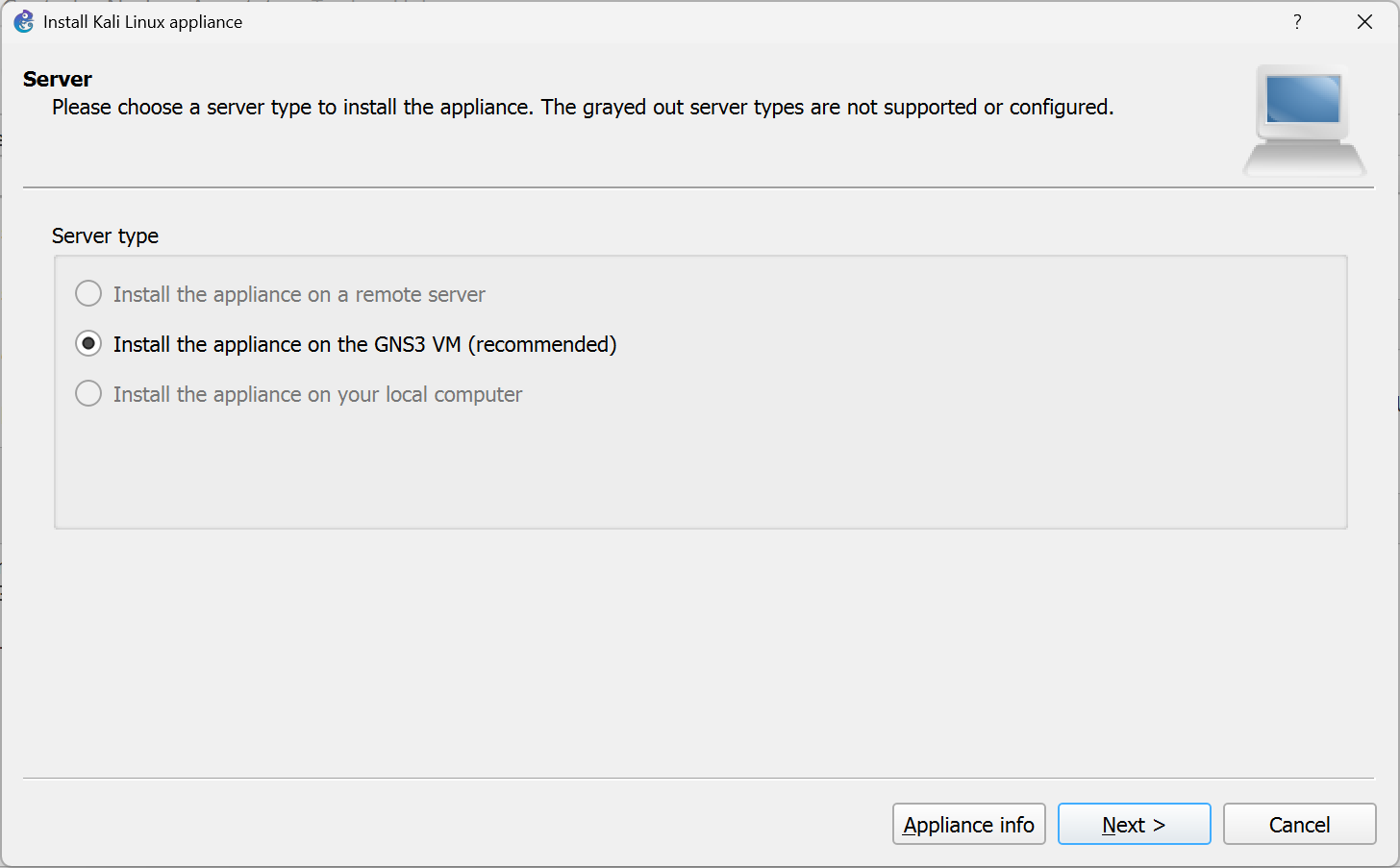

我们将把该设备的虚拟硬盘文件等配置文件存储在GNS3 VM上。选中对应选项，并点击下一步。

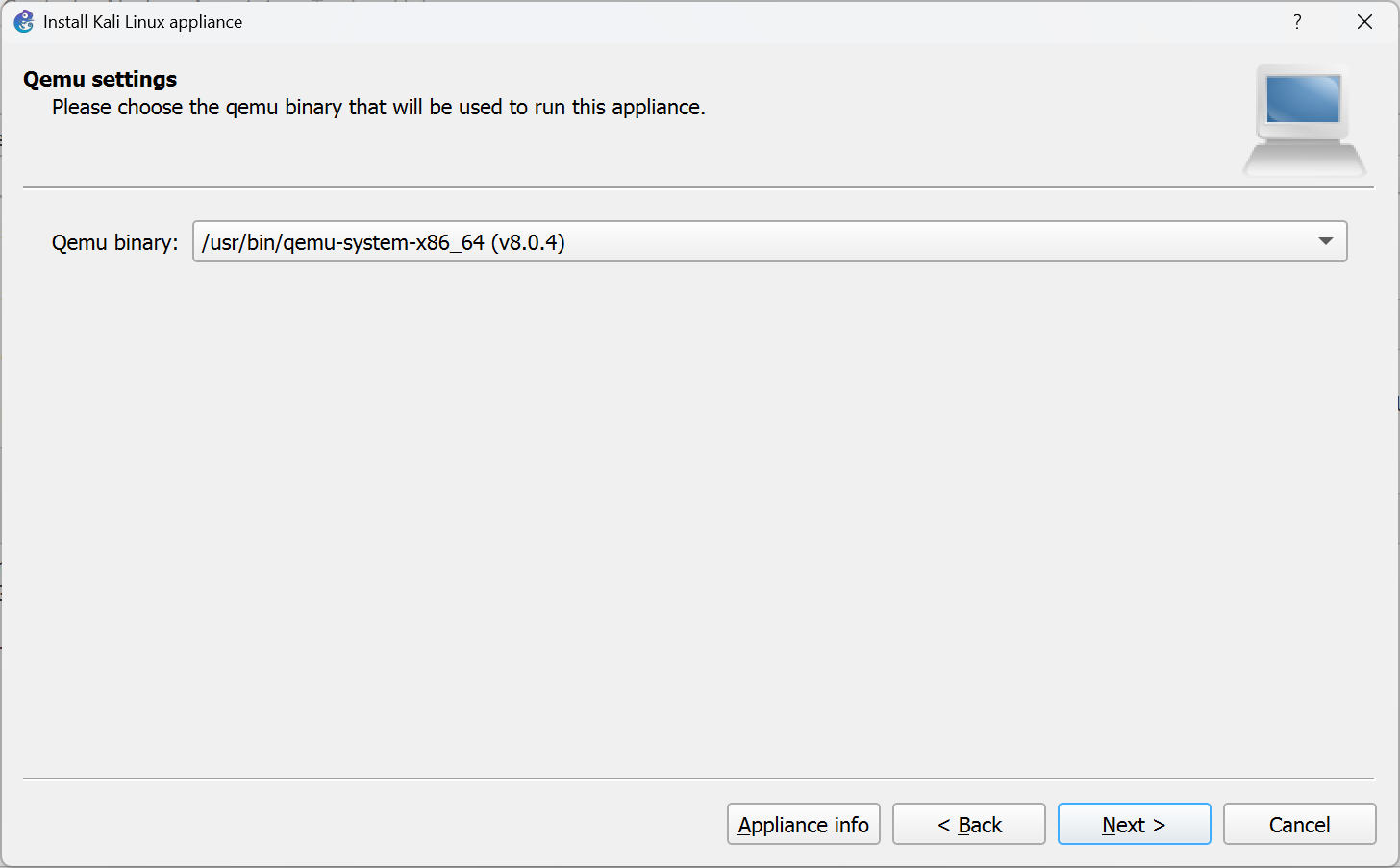

GNS3 VM将使用用来运行x86和x64架构的QEMU虚拟机软件来运行Kali虚拟机。直接点击下一步。

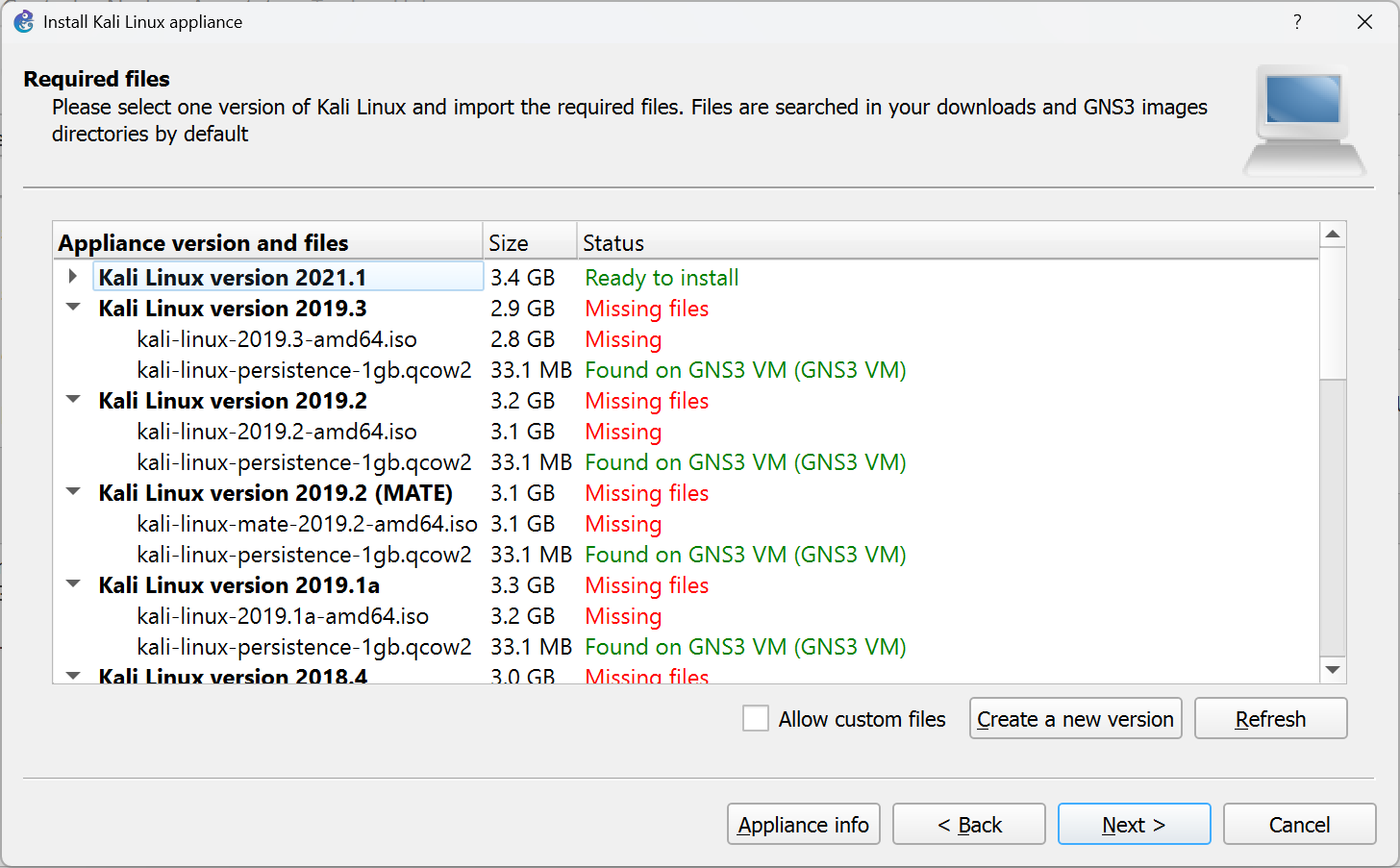

接下来，我们注意到，GNS3最高只支持到Kali的2021.1版本。所以为了创建一个自定义的新版本，点击创建新版本。

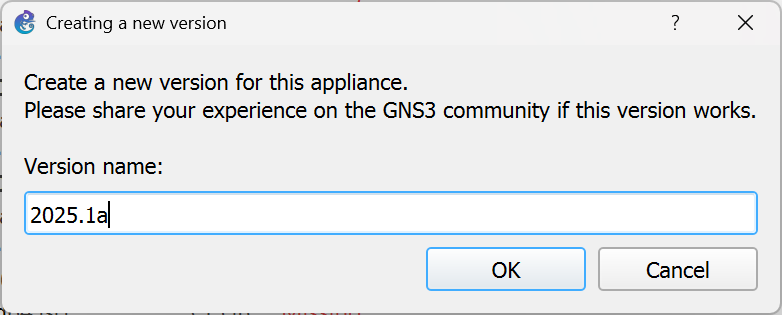

我们将新版本命名为2025.1a。你可以根据你使用的版本来命名。

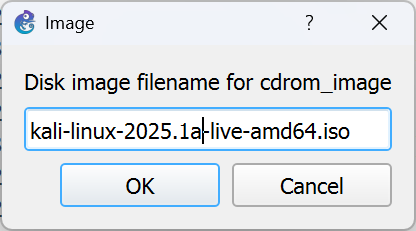

尽管我们不会使用自生启动，但GNS3仍要求我们添加一个ISO镜像。那么我们就会在之后添加Kali 2025.1a的ISO镜像，来以防万一。但现在GNS3要求我们为镜像文件指定一个默认名称。你可以设置成与官方文件名一致或随便填写。

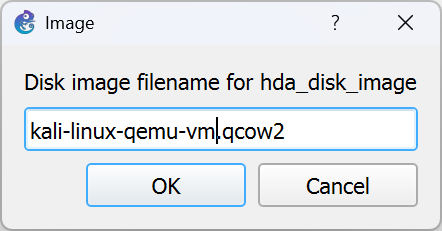

添加Kali设备所使用的硬盘文件的文件名，可以随意填写。

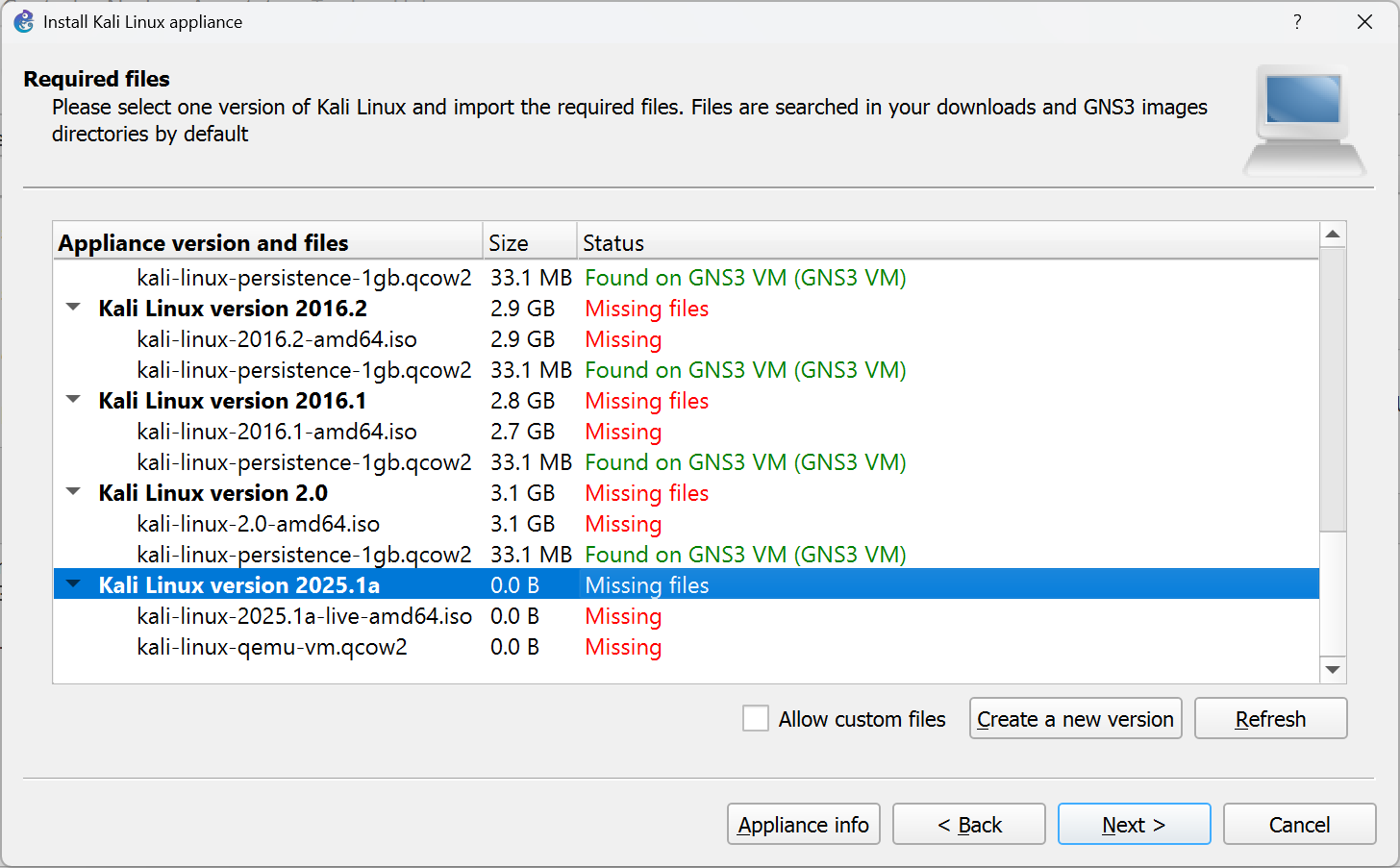

之后，创建的新版本会在窗口底部显示。

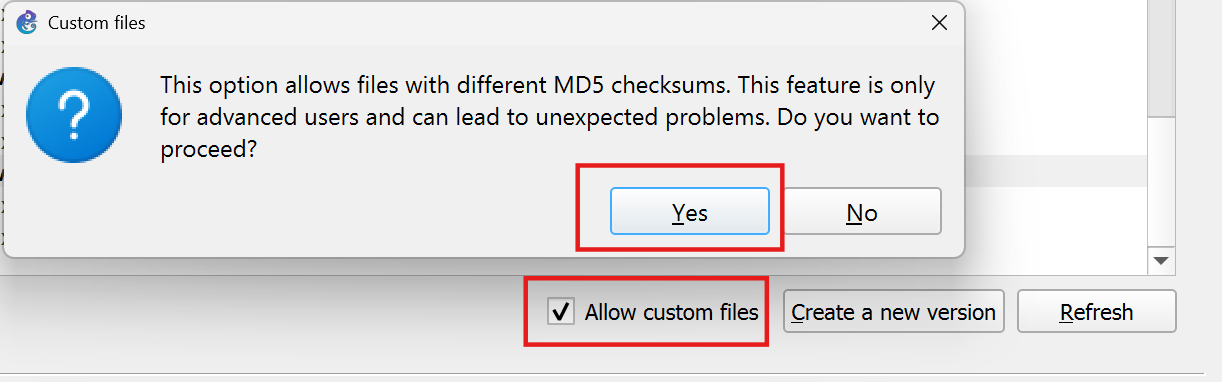

之后，我们勾选允许自定义文件。因为我们将上传这个GNS3并不认识的新版本的文件。启用此选项，来防止GNS3认为我们文件的特征不是它所认识的。

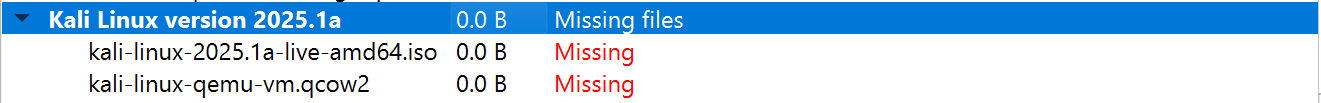

接下来我们看到GNS3指出还没有上传该版本所需的安装文件。

因此，我们将前往Kali官网（old.kali.org），下载这些文件。

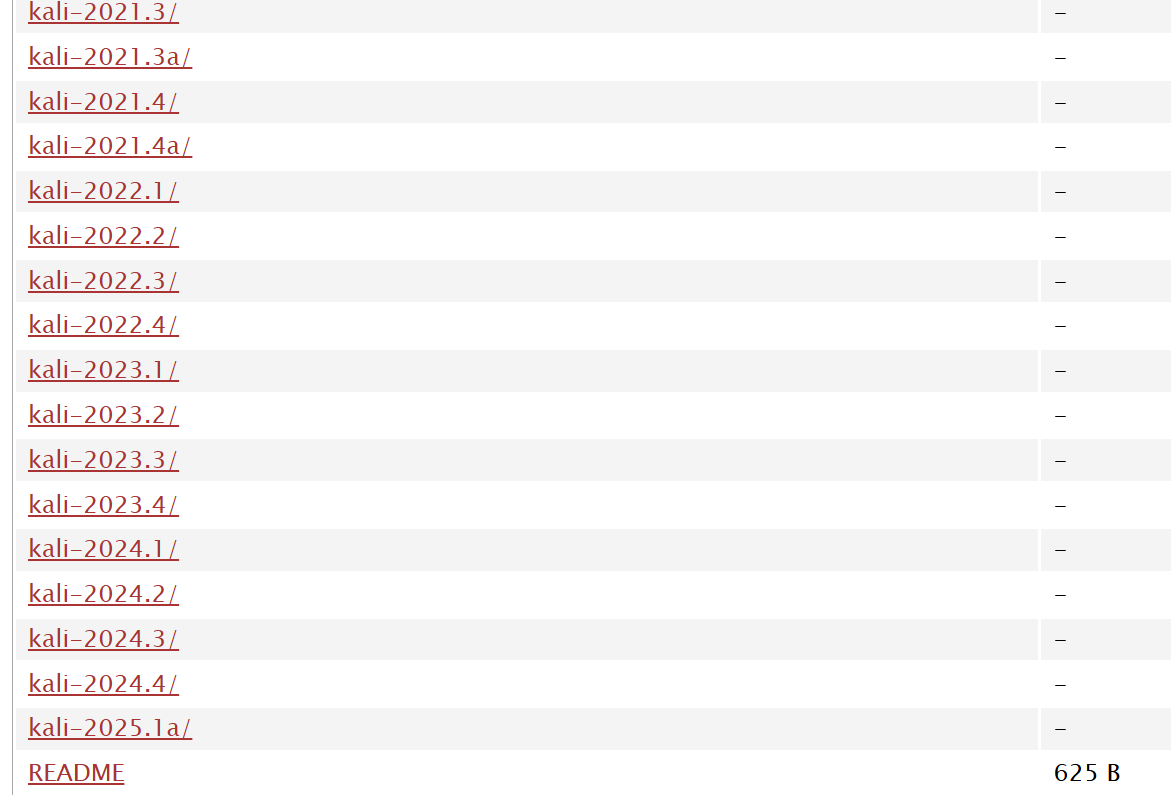

我们在Kali-images下找到最新版本。

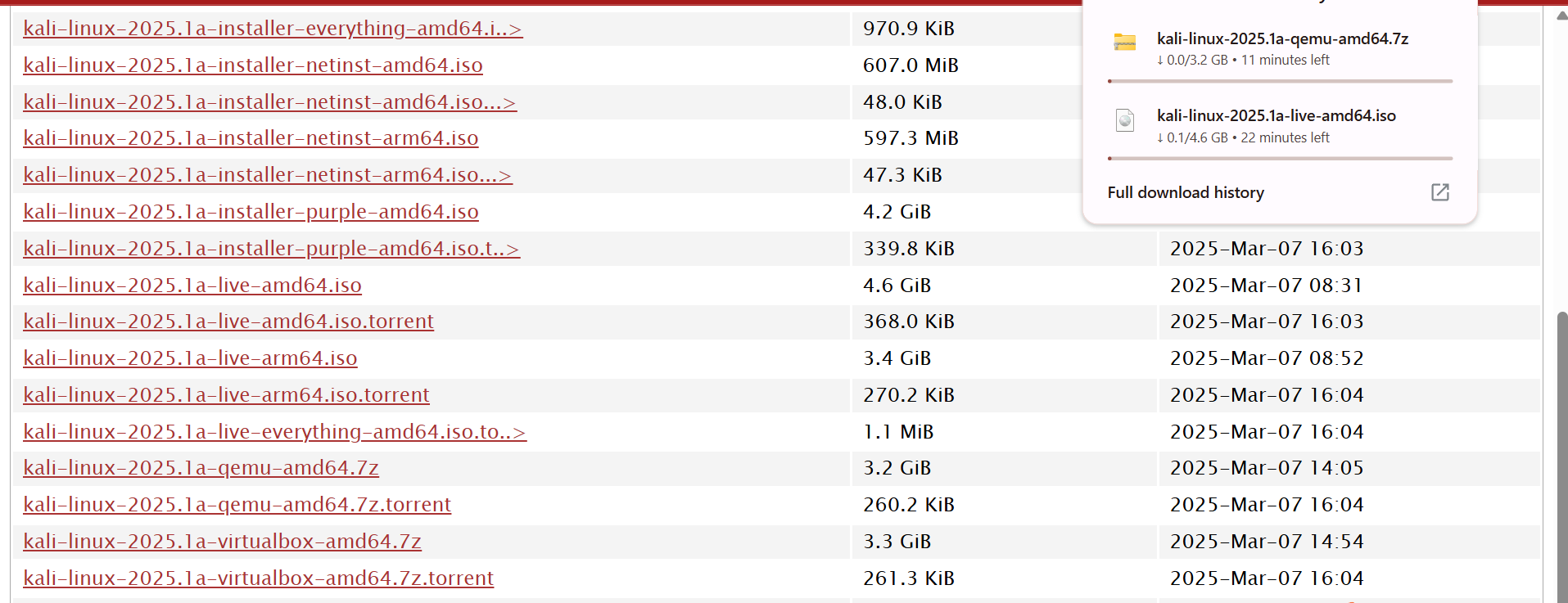

找到适用于amd64架构的自生启动ISO镜像，和适用于QEMU虚拟机的预制系统启动盘，并点击下载。

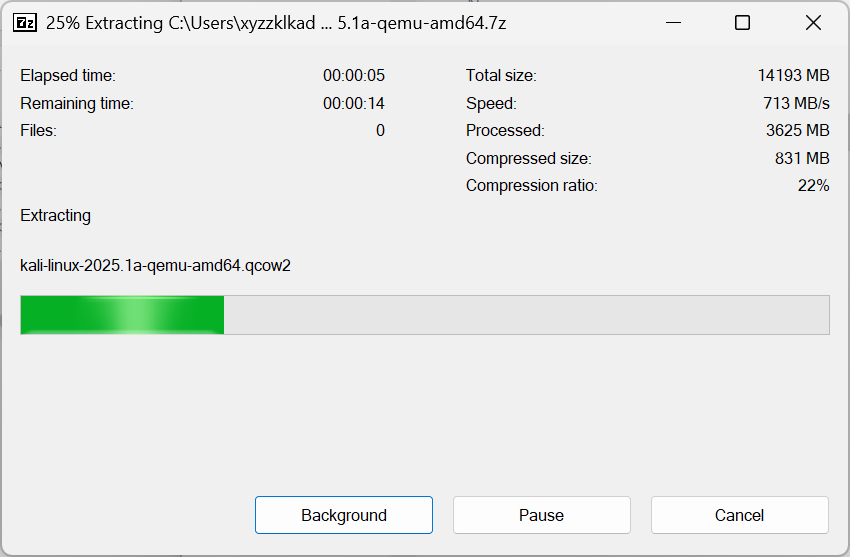

下载完成后，解压包含QEMU虚拟硬盘文件的7z文件。

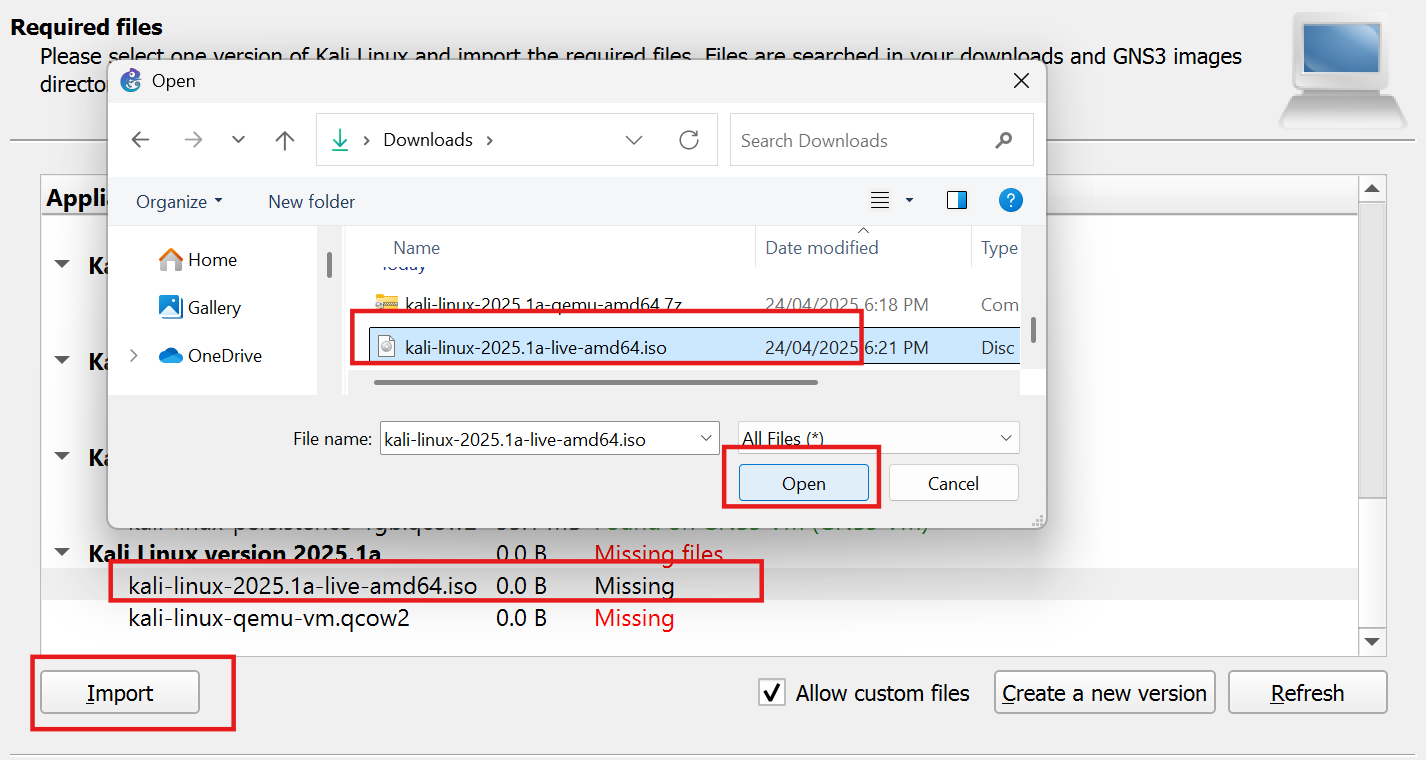

接下来，是时候导入文件到GNS3 VM上去了。我们先导入ISO镜像。选中镜像文件，点击导入，找到刚刚下载的镜像文件并打开。

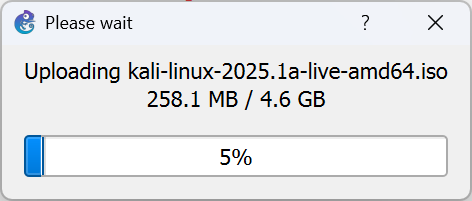

等待GNS3将文件上传到GNS3 VM。

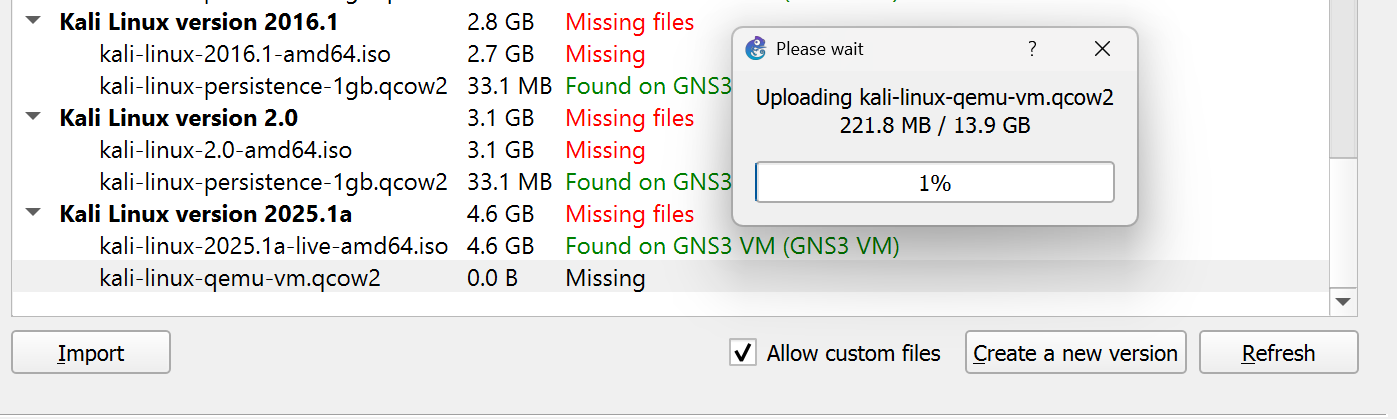

我们注意到文件已上传到GNS3 VM。接下来，用同样的方法导入QEMU虚拟磁盘文件。

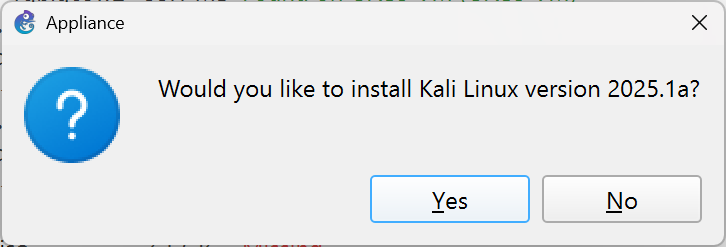

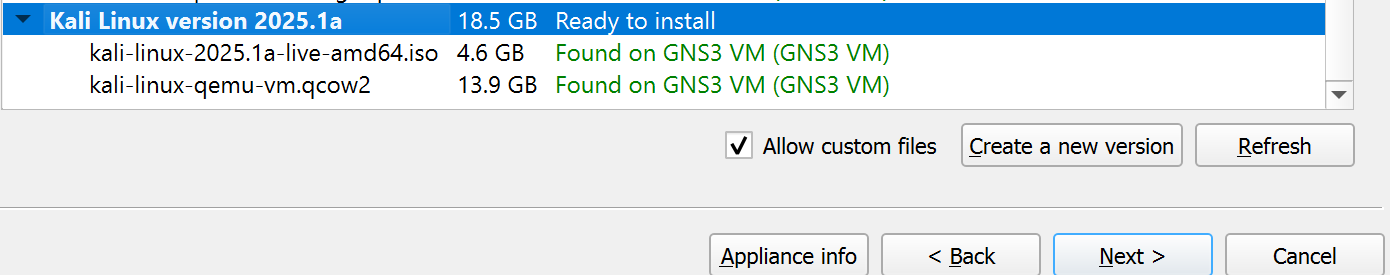

上传完成后，GNS3指出该版本已可准备安装。点击下一步。

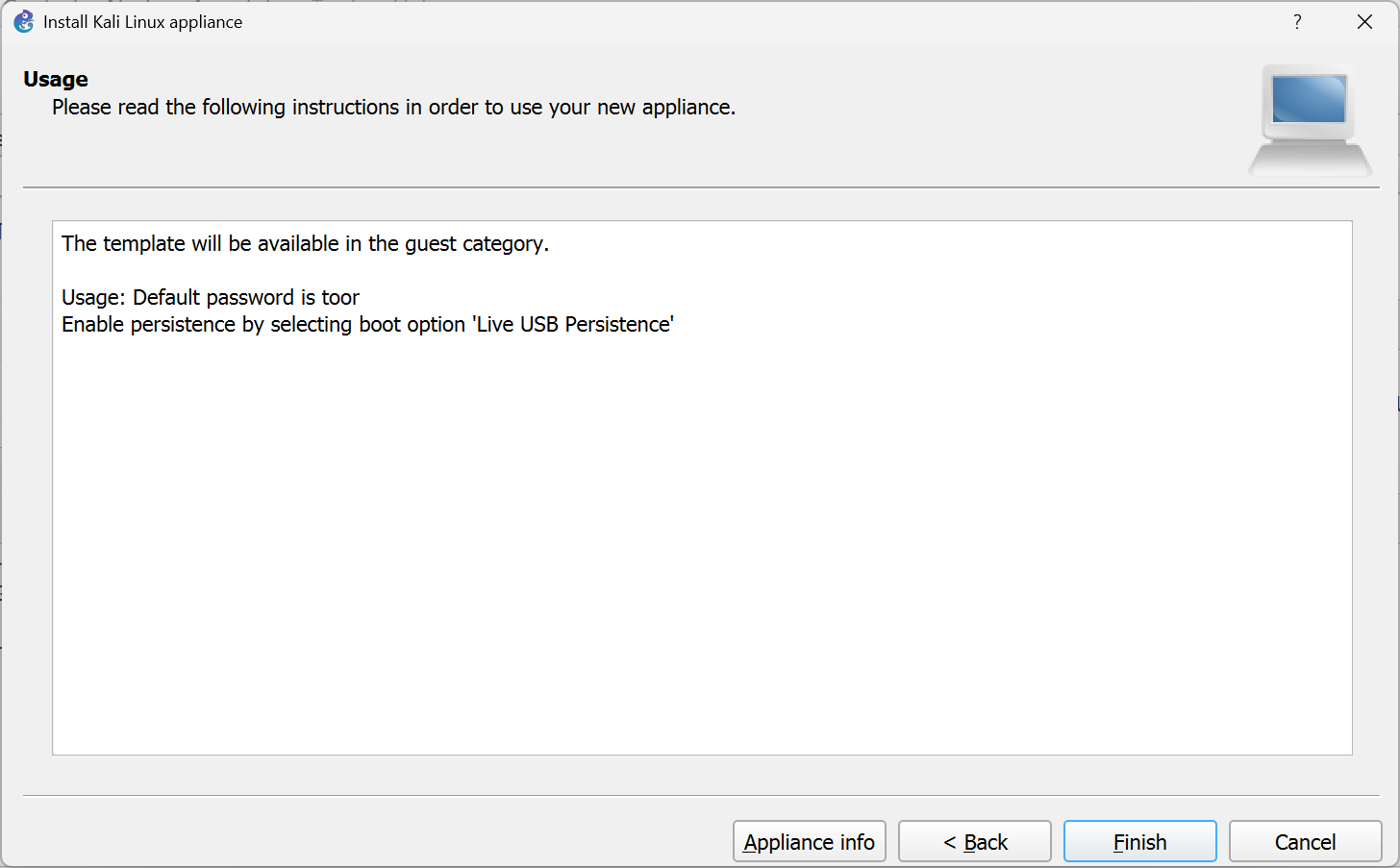

模板新建步骤即将结束。GNS3指出，Kali Linux的默认密码是“toor”（root的颠倒）。然而事实并非如此。至少在现今，默认用户名是kali，密码也是kali。点击结束完成导向。

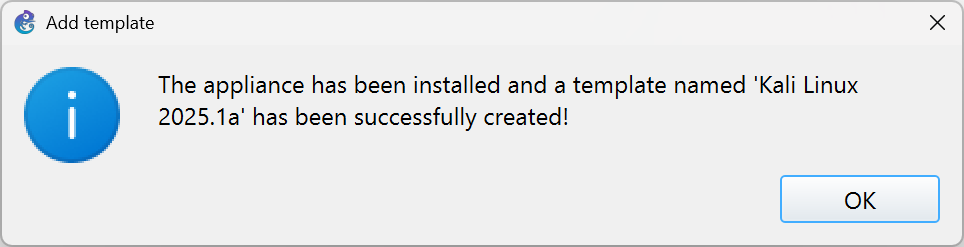

我们成功创建了Kali的模板。

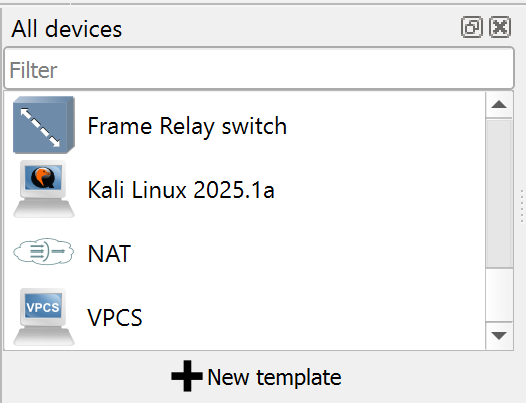

并且，该模板也在所有设备中显示了出来。

更改模板配置

然而，此时，我们还不能立刻开始使用Kali Linux。
默认情况下，GNS3会试着从ISO镜像自生启动，而不是我们想要的从虚拟硬盘启动，尽管我们提供了虚拟硬盘文件。我们需要更改模板的配置，使每一个我们创建的Kali设备都从虚拟硬盘启动。

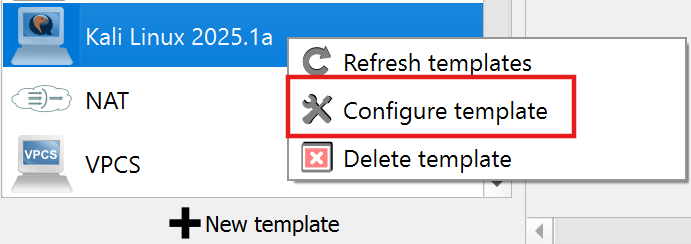

我们右键该模板，并点击配置模板。

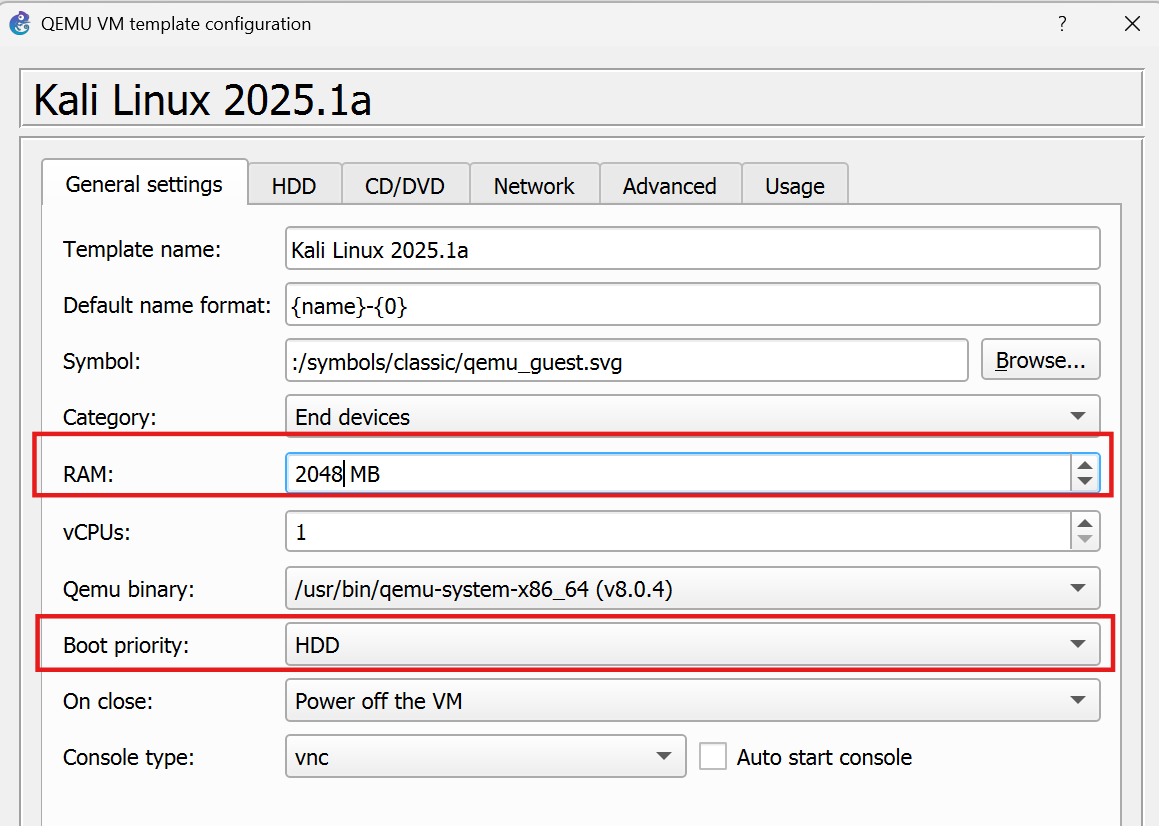

我们将启动优先级更改为HDD，使得QEMU知道要尝试从硬盘启动虚拟机。
顺带着，我们将内存改成2个G。这将更改分配给我们每一个创建的Kali虚拟机的内存。在一些较老的Kali版本上，1G足矣，但对于较新的版本，小于2G的内存很容易致使它内存溢出。

启动！

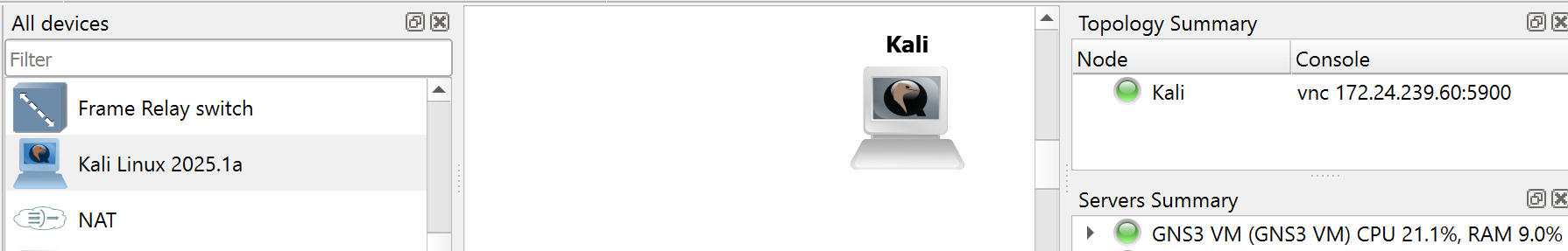

至此，终于大功告成。我们可以开始使用Kali Linux了。新建一个项目，将一台Kali设备拖入工作区，然后启动。

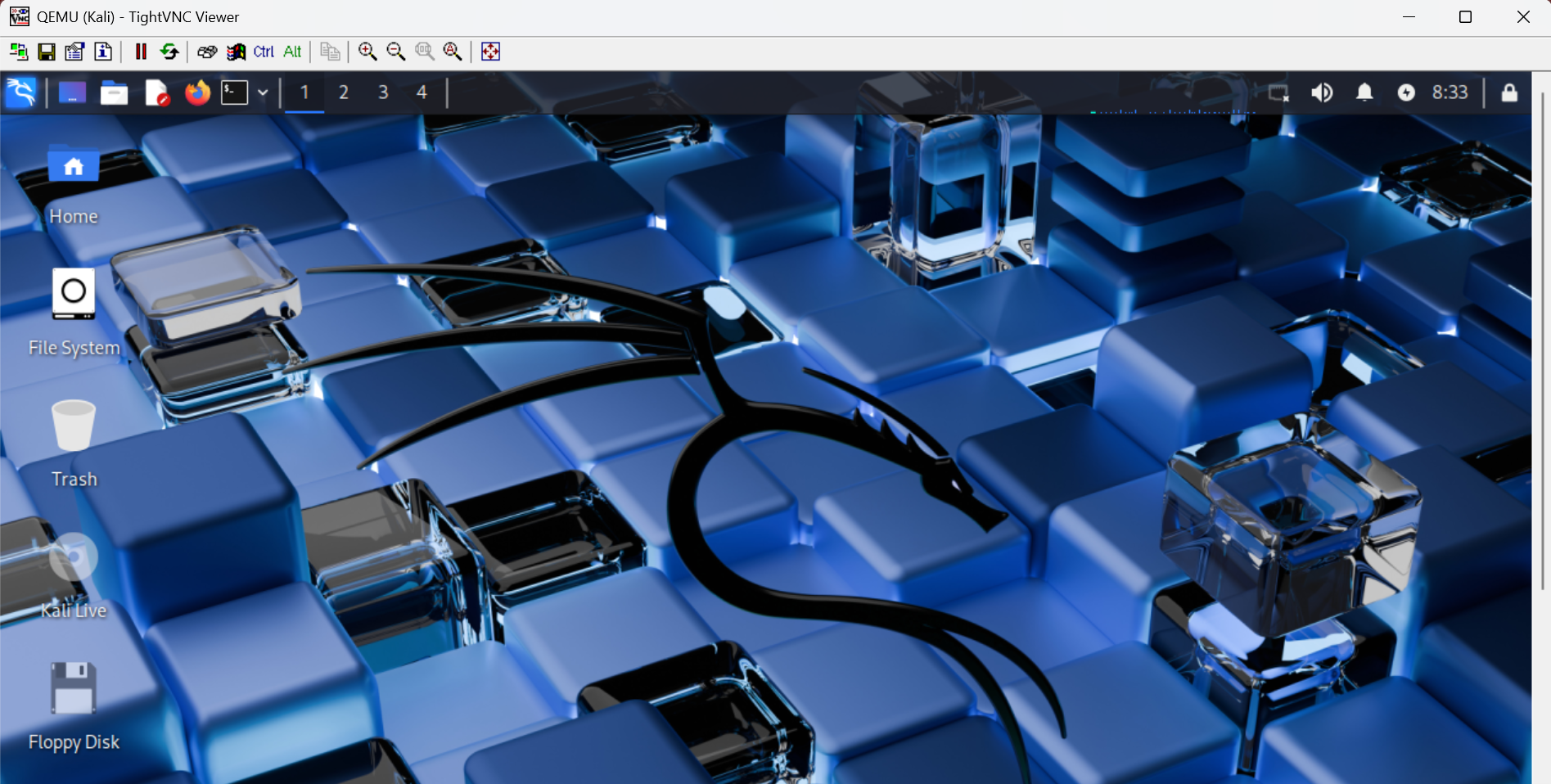

点击终端，我们将被自动转跳到Kali的图形化界面的VNC连接。

管理Kali Linux

在GNS3中添加完Kali后，我们在使用时可能还会碰到问题。你可能想使用一个该虚拟机并未自带的工具，这时你就需要通过诸如apt install等命令安装，而安装需要联网。
好在，不同于网络模拟软件Cisco Packet Tracer，GNS3中的虚拟设备可以连接到真正的网络。我们将为Kali联网，使得我们能够自由操控它，就像一台真正的设备一样。

GNS3中的互联网

在GNS3中，我们可以将设备连接到一个叫“云”的设备来真正联网。云通常在拓补图中代表互联网，这也就是为什么GNS3采用了这种设计方式。
GNS3中有两种云——“云”和“网络地址转换（NAT，Network Address Translation）云”。它们都提供上网，但网络地址转换云使得你的设备没法与GNS3 VM所在局域网内的IP地址进行直接通信，因为它使用了端口地址转换（PAT）。
除此之外，这两者还有如下行为。

• 有些时候，GNS3中的云和NAT云总是只有一个可用。当一个可用时，另一个总是会出现奇怪的错误。
• 云支持连接的设备用DHCP获取云自己的信息。
• 但NAT云有时不支持，有时支持。当与NAT云连接时，网段为192.168.122.0/24，NAT云即网关的地址是192.168.122.1。如果NAT云不响应DHCP请求，请自行配置静态IP，并手动填写默认网关等信息。

直接连接到互联网

我们将先展示通过云上网。

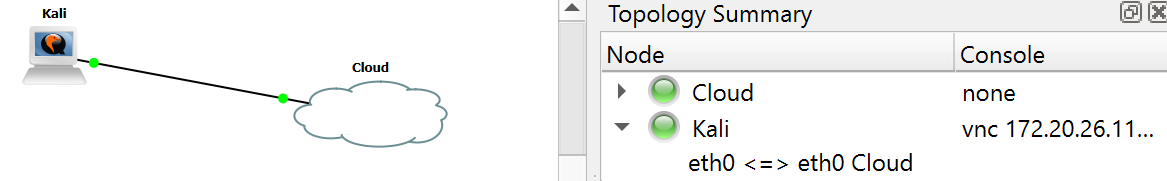

最简单的方式是直接将Kali连接到云，这样Kali就能自动通过DHCP获取IP地址和网关等信息，从而上网。

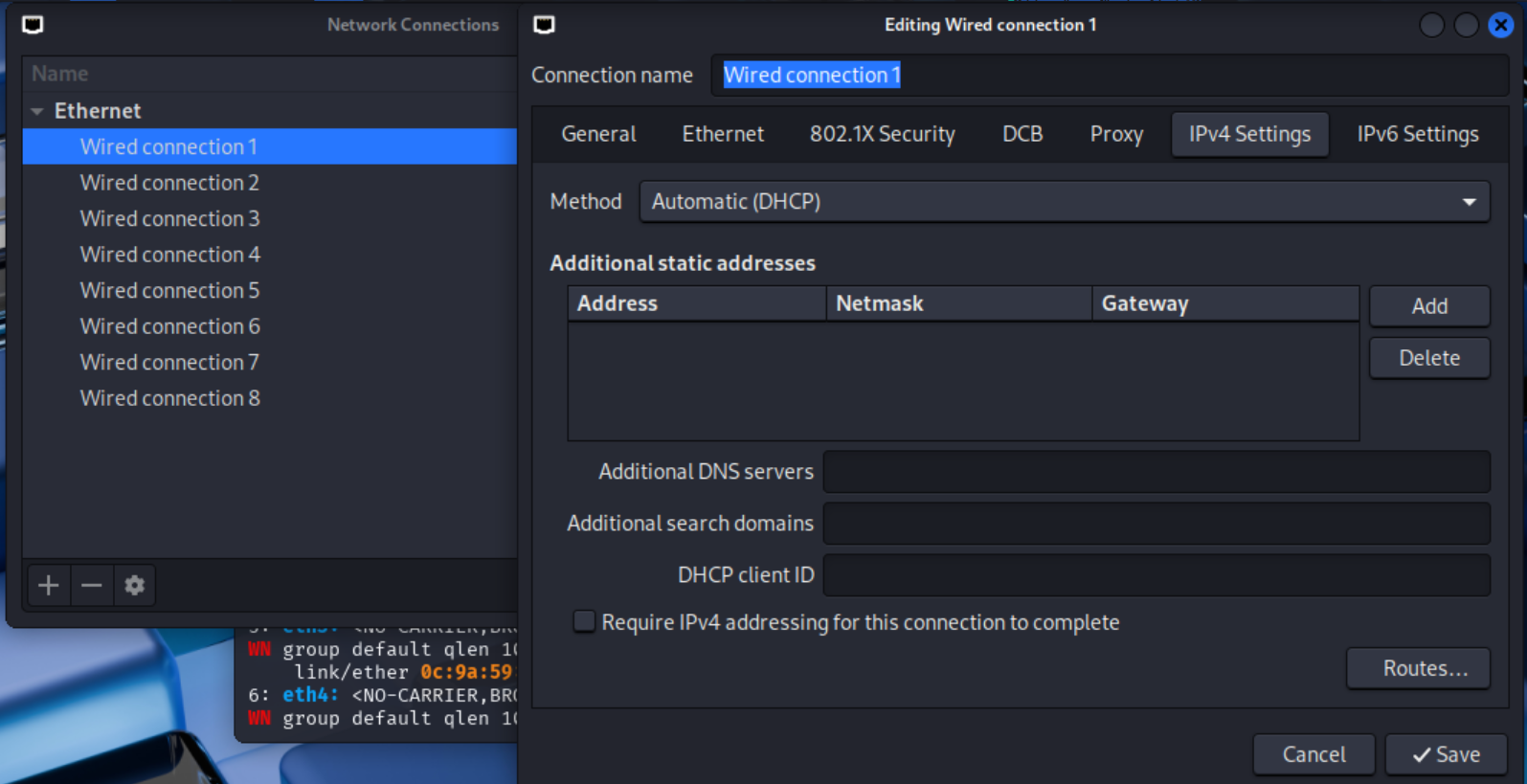

当使用NAT云时，如果NAT云不回复DHCP请求，你可能需要手动为Kali填写一个静态IP以及默认网关等。

通过路由器连接到互联网

有时，我们可能想通过路由器连接到互联网，尽管这在简单配置中多此一举。因为，例如，你可以先将Kali临时连接到云，下载好要用的软件，然后断开。

路由器连接云

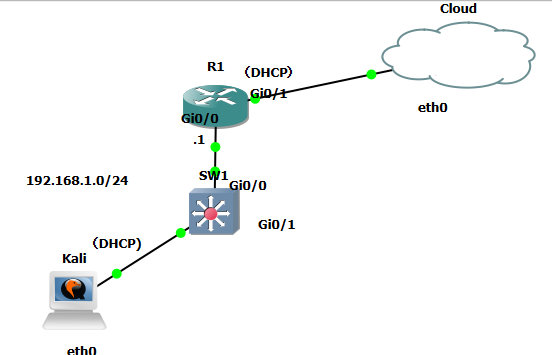

当你将路由器连接到云时，我们可以这样配置使得你的设备都能够上网。
值得注意的是，小气的思科将未激活的路由器虚拟机的数据处理网速都限制在1Mbps左右。

首先，我们确保路由器自身能够上网。其WAN接口将通过DHCP从云获取上网信息，然后尝试上网。

R1#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#interface g0/1
R1(config-if)#ip address dhcp
R1(config-if)#no shutdown
R1(config-if)#
*Apr 25 02:05:15.166: %LINK-3-UPDOWN: Interface GigabitEthernet0/1, changed state to up
*Apr 25 02:05:16.166: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
R1(config-if)#
*Apr 25 02:05:23.981: %DHCP-6-ADDRESS_ASSIGN: Interface GigabitEthernet0/1 assigned DHCP address 172.20.23.39, mask 255.255.240.0, hostname R1
R1(config-if)#do show ip interface brief
Interface                  IP-Address      OK? Method Status                Protocol
GigabitEthernet0/0         unassigned      YES unset  administratively down down
GigabitEthernet0/1         172.20.23.39    YES DHCP   up                    up
GigabitEthernet0/2         unassigned      YES unset  administratively down down
GigabitEthernet0/3         unassigned      YES unset  administratively down down
R1(config-if)#do ping 8.8.8.8
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/17/19 ms
R1(config-if)#

接下来，我们需要在路由器上配置NAT，使得所有在192.168.1.0/24的终端设备也能上网。否则，云将因为找不到192.168.1.0/24的路由而无法转发响应数据。

R1#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#interface g0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#
*Apr 25 02:10:46.350: %LINK-3-UPDOWN: Interface GigabitEthernet0/0, changed state to up
*Apr 25 02:10:47.350: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
R1(config-if)#ip nat inside
R1(config-if)#
*Apr 25 02:11:43.017: %LINEPROTO-5-UPDOWN: Line protocol on Interface NVI0, changed state to up
R1(config-if)#interface g0/1
R1(config-if)#ip nat outside
R1(config-if)#access-list 1 permit 192.168.1.0 0.0.0.255
R1(config)#ip nat inside source list 1 interface g0/1 overload
R1(config)#

之后，如果你不想在Kali上手动设置静态IP，可以让路由器担任DHCP服务器。

R1(config)#ip dhcp pool MYPOOL
R1(dhcp-config)#network 192.168.1.0 /24
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#default-router 192.168.1.1
R1(dhcp-config)#end
R1#
*Apr 25 02:18:18.654: %SYS-5-CONFIG_I: Configured from console by console
R1#show ip dhcp binding
Bindings from all pools not associated with VRF:
IP address          Client-ID/              Lease expiration        TypeHardware address/User name
192.168.1.2         010c.9a59.0e00.00       Apr 26 2025 02:17 AM    Automatic
R1#

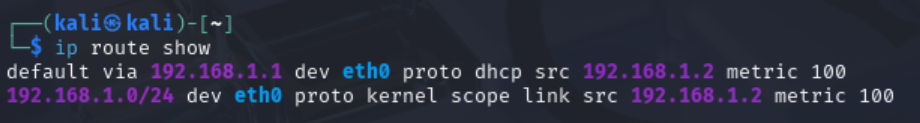

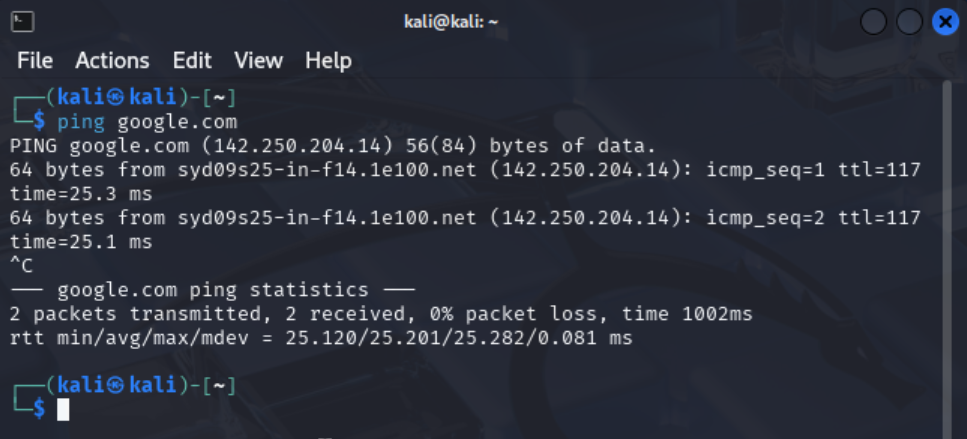

至此，Kali已能上网。

有时，Kali可能未能从路由器获取默认网关和DNS服务器，而又因为没有安装dhclient而无法更新信息，此时最简单的方法是重启Kali。
之后将一切正常。

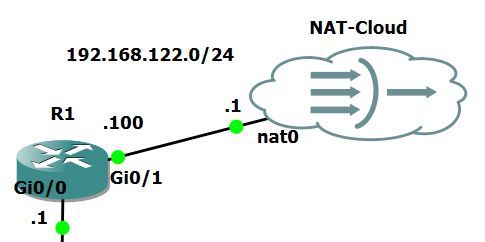

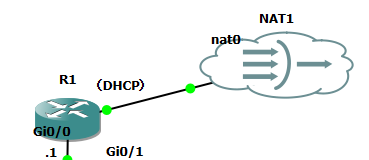

路由器连接NAT云

此时，一些配置将稍有不同。

当NAT云不响应DHCP发现请求时，你就需要在路由器上手动配置默认路由以及WAN接口IP地址。

R1#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#interface g0/1
R1(config-if)#ip address 192.168.122.100 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#do show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static route, H - NHRP, l - LISPa - application route+ - replicated route, % - next hop override, p - overrides from PfRGateway of last resort is not set192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, GigabitEthernet0/0
L        192.168.1.1/32 is directly connected, GigabitEthernet0/0192.168.122.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.122.0/24 is directly connected, GigabitEthernet0/1
L        192.168.122.100/32 is directly connected, GigabitEthernet0/1
R1(config-if)#ip route 0.0.0.0 0.0.0.0 g0/1 192.168.122.1
R1(config)#do show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static route, H - NHRP, l - LISPa - application route+ - replicated route, % - next hop override, p - overrides from PfRGateway of last resort is 192.168.122.1 to network 0.0.0.0S*    0.0.0.0/0 [1/0] via 192.168.122.1, GigabitEthernet0/1192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, GigabitEthernet0/0
L        192.168.1.1/32 is directly connected, GigabitEthernet0/0192.168.122.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.122.0/24 is directly connected, GigabitEthernet0/1
L        192.168.122.100/32 is directly connected, GigabitEthernet0/1
R1(config)#do ping 8.8.8.8
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/17/18 ms
R1(config)#

除此之外，诸如DHCP或NAT的配置并不需要更改。

联网更新

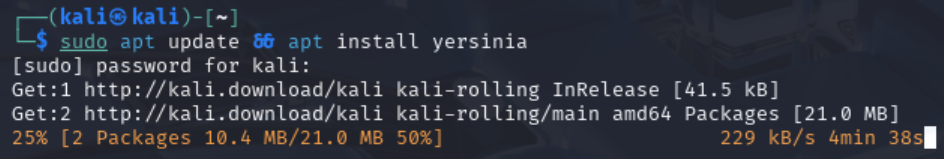

至此，Kali已经能够上网，并下载我们想要的软件了，例如

sudo apt update && sudo apt install yersinia

保存Kali配置

如果你使用过诸如Cisco路由器和交换器的设备，就会注意到除非保存当前配置，下次重启（reload）后，配置又会变回原样。
我们需要通过使用命令将配置保存。此时，GNS3也才会记得配置的更变。

R1#write
Building configuration...
[OK]
R1#
*Apr 25 02:53:38.315: %GRUB-5-CONFIG_WRITING: GRUB configuration is being updated on disk. Please wait...
*Apr 25 02:53:38.976: %GRUB-5-CONFIG_WRITTEN: GRUB configuration was written to disk successfully.
R1#

SW1>enable
SW1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
Compressed configuration from 3203 bytes to 1711 bytes[OK]
SW1#
*Apr 25 02:57:09.164: %GRUB-5-CONFIG_WRITING: GRUB configuration is being updated on disk. Please wait...
*Apr 25 02:57:09.817: %GRUB-5-CONFIG_WRITTEN: GRUB configuration was written to disk successfully.
SW1#

当你使用自生启动启动Kali时，除非使用USB持久选项，否则下次自生启动时，更改全会消失。
但好在，我们现在使用硬盘启动Kali。让我们做一个测试。
在Kali中，在桌面上创建一个TXT文件。

cd ~/Desktop
printf "Some text" | tee test.txt

直接关闭GNS3并重新打开项目。

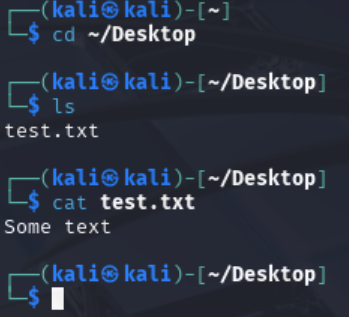

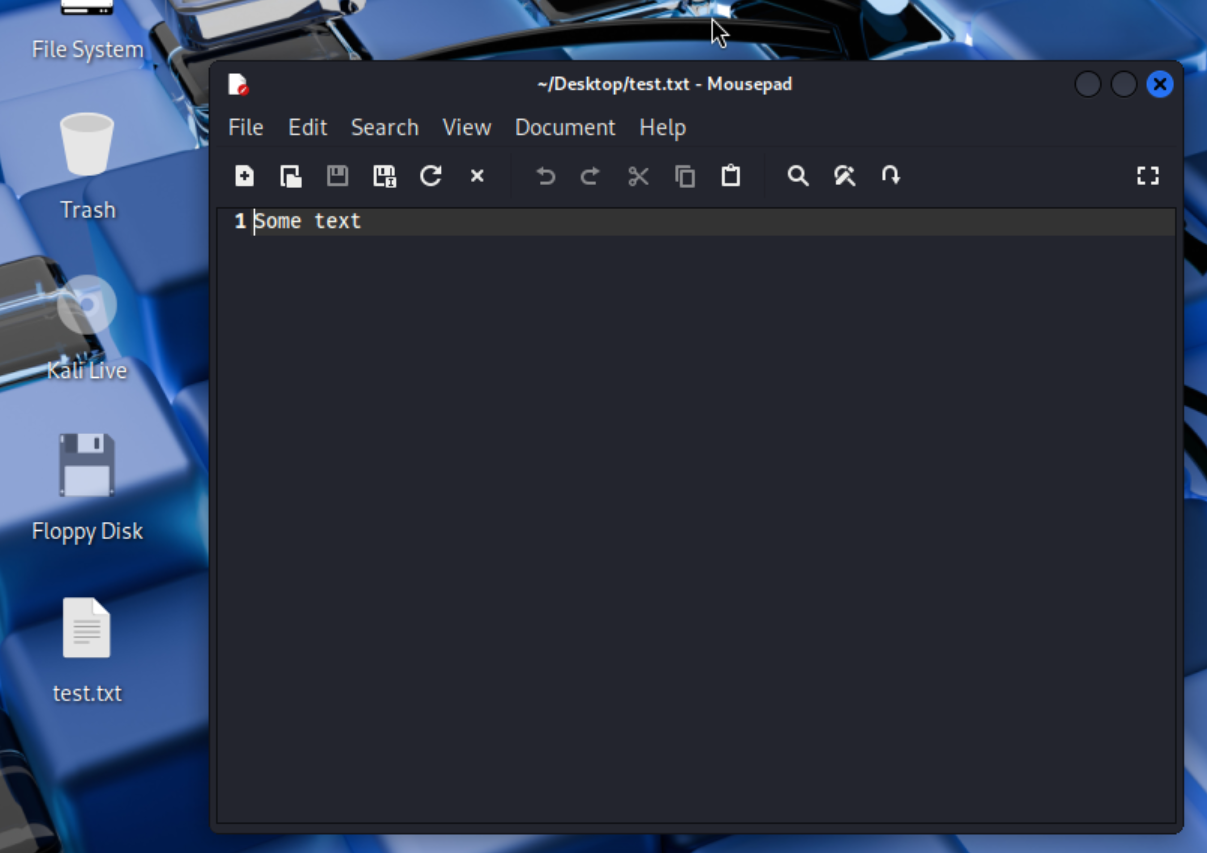

我们发现我们创建的TXT文件仍然存在。说明配置能够被记住。

结语

至此，我们已经了解了，如何在GNS3中添加Kali Linux的完整步骤，以及各种容易踩坑的相关注意事项。
