cv2.bitwise_and是 OpenCV 中用于执行按位与运算的核心函数，主要用于图像处理中的像素级操作

news 2025/8/21 6:27:32

根据错误信息，您遇到的 cv2.error 是由于 OpenCV 的 GUI 模块（highgui）未正确配置或缺少依赖库导致的。以下是具体分析和解决方案：

错误原因分析

OpenCV 版本问题
• 您可能安装了 opencv-python-headless 版本（无 GUI 支持），导致 cv2.imshow() 等图形函数无法使用。

• 自行编译的 OpenCV 可能未启用 Windows/GTK/Cocoa 后端支持。
系统依赖缺失
• Windows：缺少图形库运行时支持（如 GTK 或 Windows API）。

• Linux/macOS：未安装开发依赖库（如 libgtk2.0-dev 或 Cocoa 开发工具）。

解决方案

方法1：安装完整版 OpenCV（推荐）

卸载当前版本

pip uninstall opencv-python opencv-python-headless

安装完整版（包含GUI支持）

pip install opencv-python

• 适用场景：通过 pip 安装的预编译版本。

方法2：检查并安装系统依赖

• Windows：确保已安装 https://www.gtk.org/ 或使用官方预编译的 OpenCV 包。

• Ubuntu/Debian：运行以下命令安装依赖：
sudo apt-get install libgtk2.0-dev pkg-config

• macOS：通过 Homebrew 安装 GTK 或 Cocoa 支持：
brew install gtk+3

方法3：重新编译 OpenCV（高级用户）

下载 OpenCV 源码并配置 CMake：
cmake -D WITH_GTK=ON -D WITH_QT=OFF …
编译并安装：
make -j4 && sudo make install

• 注意：需提前安装所有依赖项。

验证修复

import cv2
print(cv2.version) # 确认版本号
img = cv2.imread(“test.jpg”)
if img is not None:
cv2.imshow(“Test”, img) # 应正常显示窗口
cv2.waitKey(0)
else:
print(“图像加载失败，请检查路径”)

替代方案（无GUI需求时）

若无需图形界面，可改用以下方法：

保存图像到文件：
cv2.imwrite(“output.jpg”, img)
使用 matplotlib 显示：
import matplotlib.pyplot as plt
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.show()

总结步骤

确认安装的是 opencv-python（非 headless 版）。
检查系统依赖是否完整。
如问题仍存在，尝试从源码重新编译 OpenCV。

cv2.bitwise_and 是 OpenCV 中用于执行按位与运算的核心函数，主要用于图像处理中的像素级操作。以下是对其详细解释：

功能与原理

• 功能：对两幅图像的对应像素进行逐位与运算（AND运算），生成新图像。只有当两个输入图像的对应像素值均为非零时，输出图像的该像素才为非零值。

• 数学表达：

对于每个像素位置 (i,j)，输出 dst(i,j) = src1(i,j) & src2(i,j)（若指定掩码 mask，则仅在 mask(i,j)≠0 的位置生效）。

参数说明

dst = cv2.bitwise_and(src1, src2[, dst[, mask]])

• src1：第一幅输入图像（单通道或多通道，如灰度图或BGR图）。

• src2：第二幅输入图像，尺寸和数据类型需与 src1 相同。

• dst（可选）：输出图像，若未提供则函数会创建新数组。

• mask（可选）：8位单通道掩码图像，仅对掩码非零的像素区域执行运算。

关键特性

• 数据类型要求：输入图像必须为 uint8 或浮点类型（需注意浮点数的位运算与机器环境相关）。

• 多通道处理：对彩色图像（如BGR三通道），每个通道独立进行按位与运算。

• 掩码应用：通过 mask 参数可限定操作区域，常用于提取感兴趣区域（ROI）。

典型应用场景
图像掩模（ROI提取）
通过构造二值掩码（如圆形或矩形区域），提取原图的特定部分：
mask = np.zeros(img.shape[:2], dtype=np.uint8)
cv2.circle(mask, (center_x, center_y), radius, 255, -1) # 白色区域为ROI
result = cv2.bitwise_and(img, img, mask=mask)
图像合成
合并两幅图像的交集区域，例如叠加Logo或水印。
二值图像处理
对二值化后的图像进行逻辑操作，如去除噪声或提取结构特征。
示例代码

示例1：灰度图像按位与

import cv2
import numpy as np

创建两幅二值图像

img1 = np.zeros((300, 300), dtype=np.uint8)
img1[100:200, 100:200] = 255 # 白色矩形
img2 = np.zeros((300, 300), dtype=np.uint8)
img2[150:250, 150:250] = 255 # 白色矩形

按位与运算

result = cv2.bitwise_and(img1, img2)

显示结果

cv2.imshow(‘Result’, result)
cv2.waitKey(0)

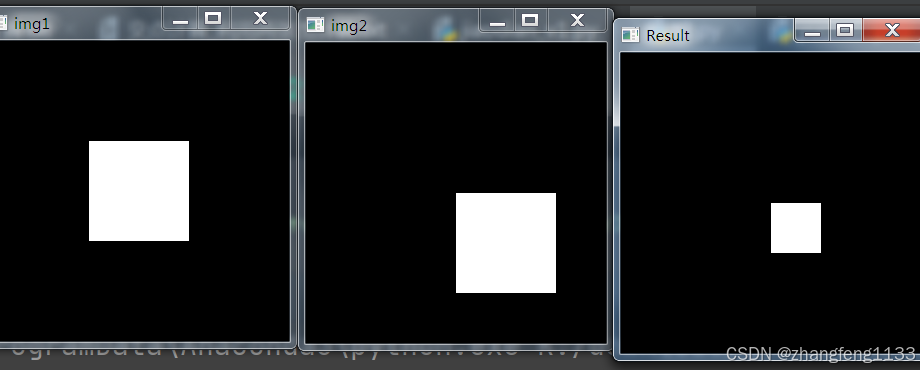

输出：仅两个矩形重叠区域显示为白色。

import cv2
import numpy as np# 创建两幅二值图像
img1 = np.zeros((300, 300), dtype=np.uint8)
img1[100:200, 100:200] = 255  # 白色矩形
img2 = np.zeros((300, 300), dtype=np.uint8)
img2[150:250, 150:250] = 255  # 白色矩形cv2.imshow('img1', img1)
cv2.imshow('img2', img2)# 按位与运算
result = cv2.bitwise_and(img1, img2)# 显示结果
cv2.imshow('Result', result)
cv2.waitKey(0)
