汽车免拆诊断案例 | 2017 款丰田皇冠车行驶中加速时车身偶尔抖动

news 2025/8/14 9:35:11

故障现象　

一辆2017款丰田皇冠车，搭载8AR 发动机（采用燃油双喷射系统），累计行驶里程约为6.9万km。车主进厂反映，行驶中加速时车身偶尔抖动，且发动机故障灯异常点亮。

故障诊断　

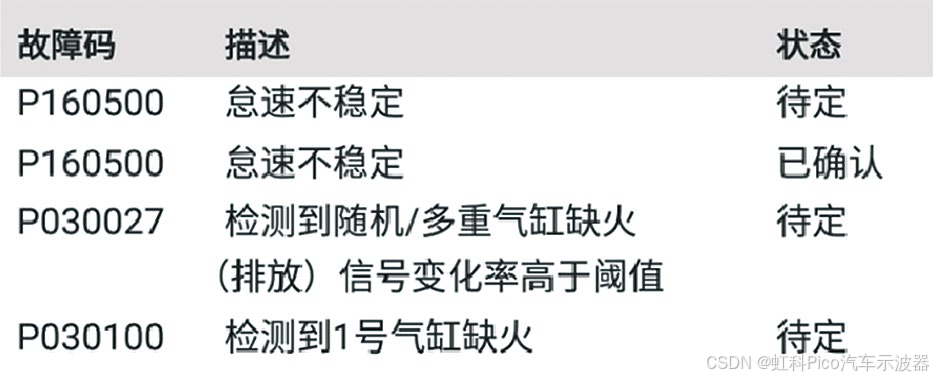

接车后试车，发动机怠速运转平稳。用故障检测仪检测，发动机控制模块（ECM）中存储有多个故障代码（图1），其中故障代码P030100提示气缸1发生失火，推断车身抖动可能与气缸1偶尔失火有关。

读取发动机失火数据，怠速时4个气缸的失火次数均为0次；进行路试，加速时故障出现，此时气缸1的失火次数为31次，由此确定加速时气缸1偶尔发生失火。

图1　ECM中存储的故障代码

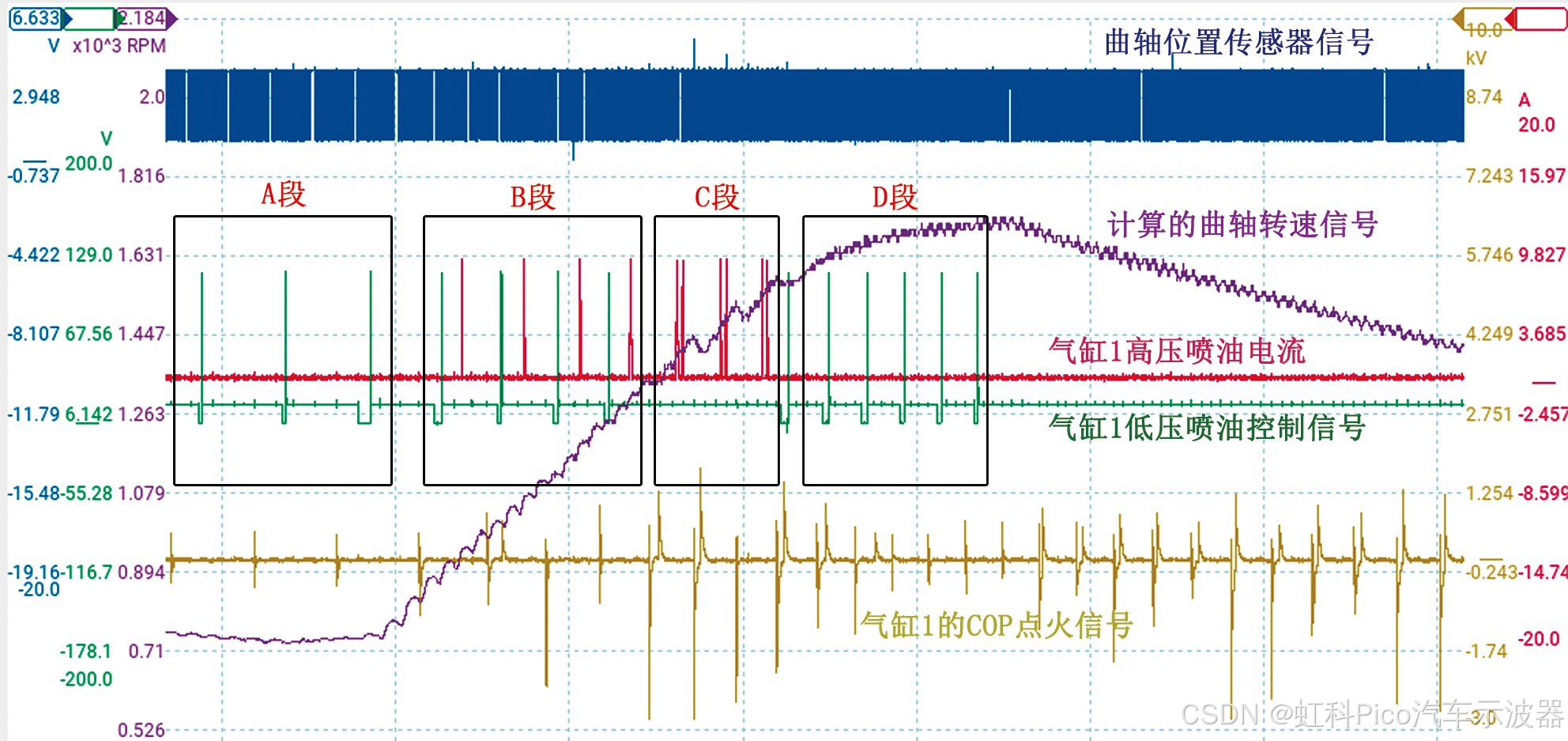

连接虹科Pico汽车示波器，同时测量曲轴位置传感器信号和气缸1的低压喷油控制信号、高压喷油电流及COP点火信号，测得故障出现时的相关波形如图2所示。分析图2可知，加速前（A段）只有低压喷油，加速过程的前段（B段）既有低压喷油，又有高压喷油，加速过程的中段（C段）只有高压喷油，加速过程的末端（D段）只有低压喷油；而当只有高压喷油（C段）时，发动机转速出现明显波动，车身开始抖动。

图2　故障出现时的相关波形1

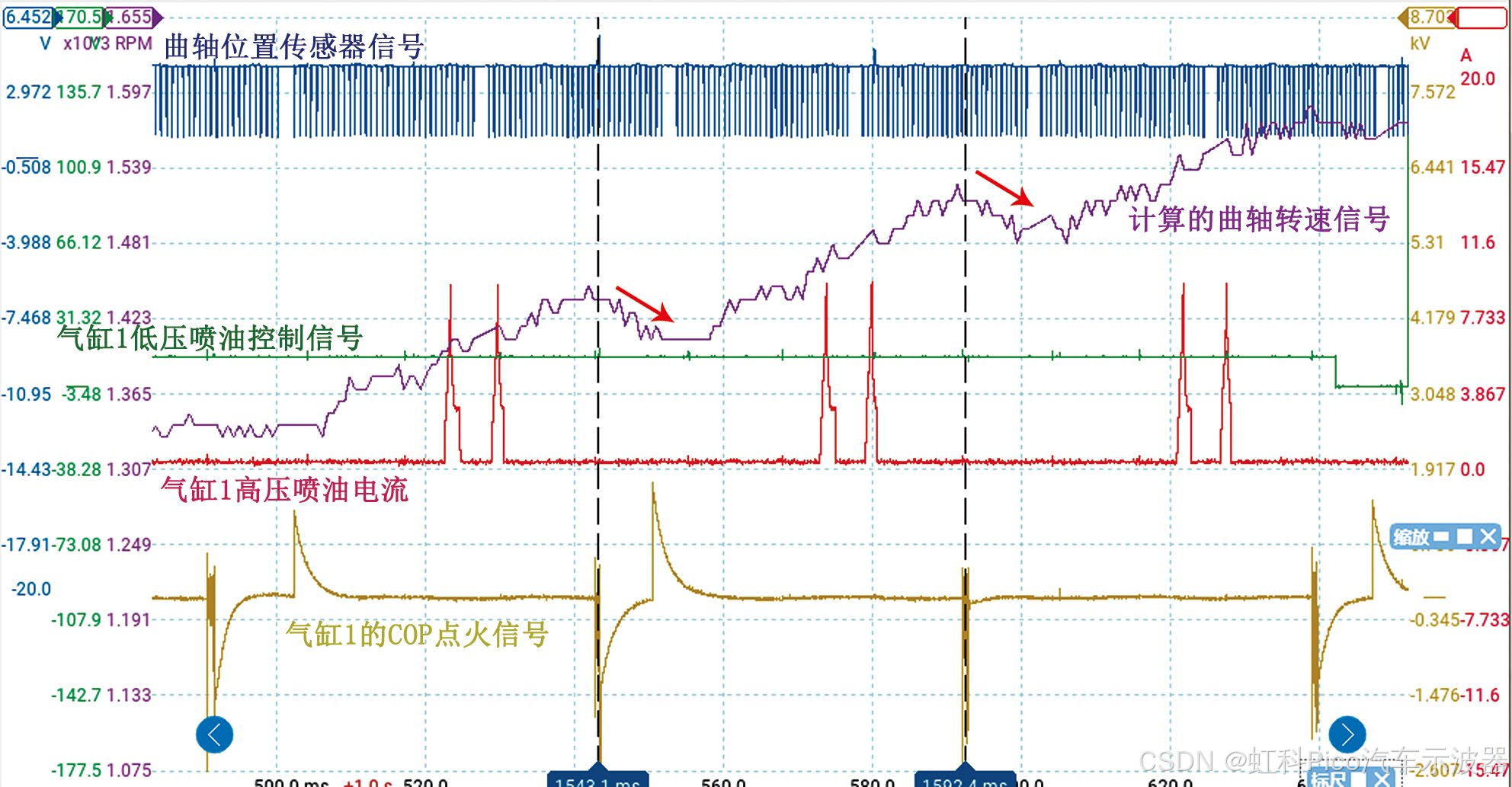

局部放大发动机转速明显波动时的相关波形（图3），发现确实是气缸1 失火，这与故障代码及失火数据的提示一致；并且高压喷油由喷1次变成了连续2次喷射。由于高压喷油电流的波形正常，排除高压喷油控制电路方面存在故障的可能，怀疑气缸1高压喷油器偶尔堵塞或卡滞，导致喷油量不足。

图3　局部放大发动机转速明显波动时的相关波形1

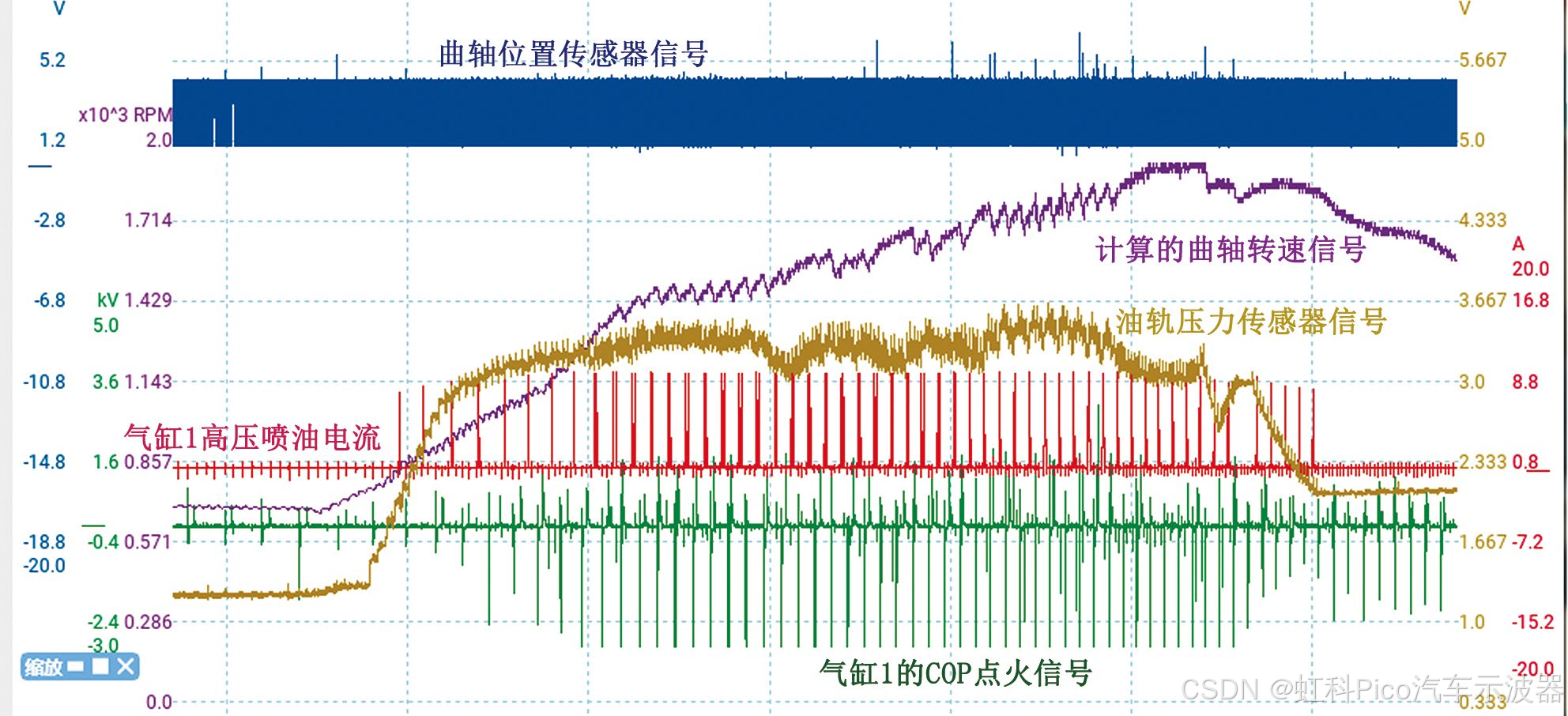

用示波器采集油轨压力传感器信号并进行路试，测得故障出现时的相关波形如图4所示。

图4　故障出现时的相关波形2

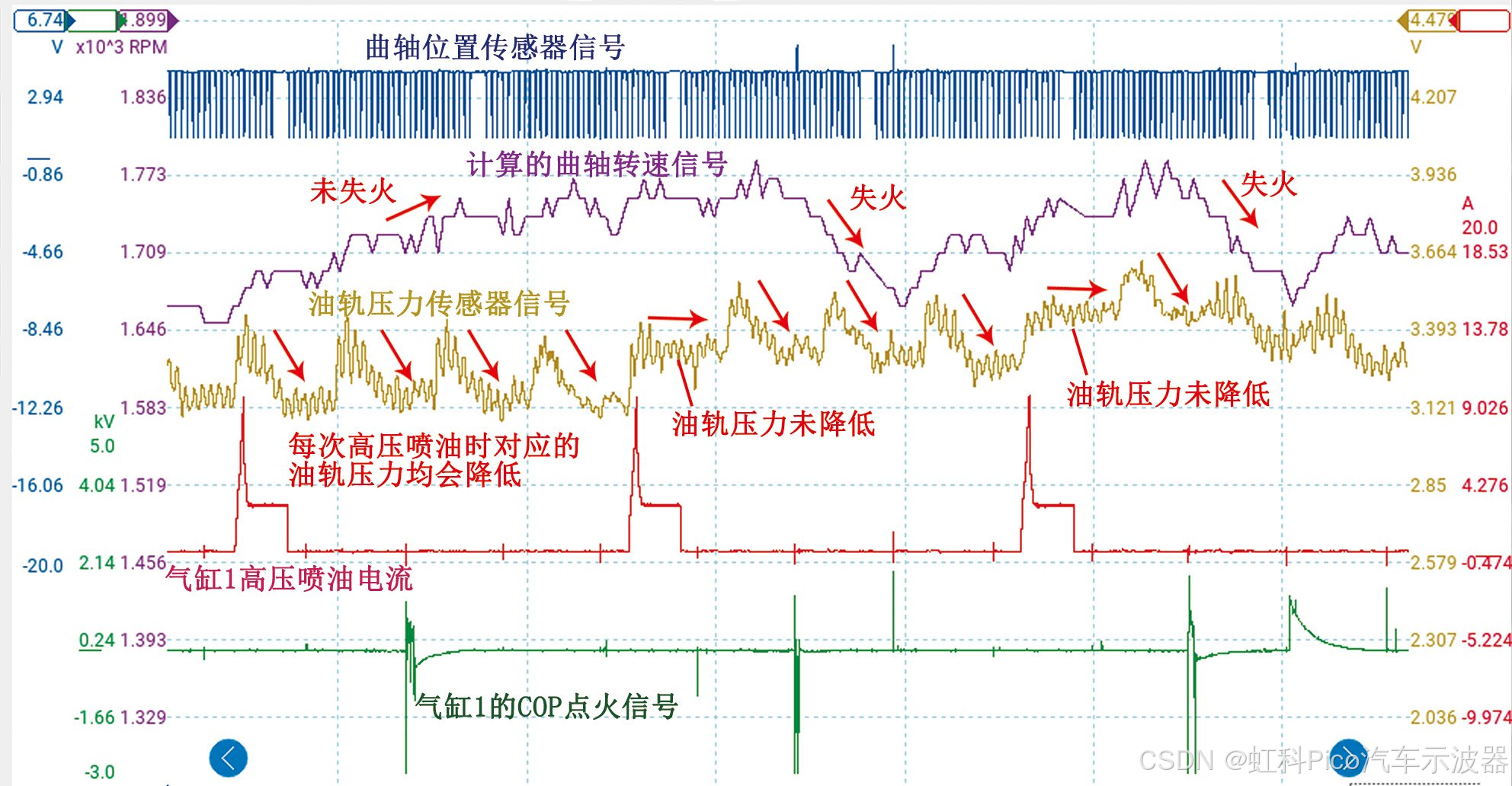

局部放大发动机转速明显波动时的相关波形1（图5），发现气缸1高压喷油时对应的油轨压力传感器信号电压会降低，且其他气缸高压喷油时对应的轨压力传感器信号电压也会降低，此时气缸1不会失火；而当气缸1高压喷油时对应的油轨压力传感器信号电压几乎无变化（说明气缸1高压喷油器无法打开）时，气缸1就发生失火。诊断至此，确定气缸1偶发失火是由气缸1高压喷油器偶尔卡滞、无法打开引起的。
