Linux 摄像头实时抓取：V4L2、FFmpeg 与 GStreamer 全面讲解

news 2025/8/4 7:44:23

📖 推荐阅读：《Yocto项目实战教程:高效定制嵌入式Linux系统》
🎥 更多学习视频请关注 B 站：嵌入式Jerry

Linux 摄像头实时抓取：V4L2、FFmpeg 与 GStreamer 全面讲解

本文系统讲解 Linux 平台下摄像头实时视频抓取的三大技术体系——V4L2、FFmpeg、GStreamer。内容覆盖原理、开发流程、核心代码、关键命令，强调三者的底层关系、优缺点和典型应用场景，适合嵌入式与视频开发工程师系统掌握。

在这里插入图片描述

一、前言

摄像头实时抓取是嵌入式视觉、AI 分析、流媒体推送、监控等领域的核心基础。Linux 系统下的摄像头生态非常成熟，主流方案主要围绕三大技术体系展开：

  • V4L2（Video4Linux2）：摄像头采集的底层内核驱动与接口标准。
  • FFmpeg：功能强大的跨平台多媒体处理库与工具，支持格式丰富，集成采集、解码、转码、推流等。
  • GStreamer：插件化流式多媒体管线框架，擅长实时处理、可扩展、AI/推流等复杂场景。

理解三者的定位、协作关系、实际用法，是搞定 Linux 摄像头实时采集的关键。

二、技术体系概览与联系

1. V4L2——Linux 摄像头采集的基石

  • V4L2（Video4Linux2）是 Linux 内核标准的音视频采集框架。
  • 所有 USB 摄像头、MIPI/CSI 摄像头、采集卡等，都以 V4L2 设备形式注册（如 /dev/video0）。
  • V4L2 提供 ioctl API，允许用户空间程序高效、直接地与摄像头硬件交互。

2. FFmpeg——万能多媒体工具

  • FFmpeg 可通过 libavdevice 模块，调用 V4L2 完成摄像头采集。
  • 支持命令行与编程调用。可以采集、转码、推流、保存视频，格式支持最广。
  • 适合快速验证、跨平台项目、批处理。

3. GStreamer——模块化流式多媒体管线

  • GStreamer 的 v4l2src 插件，底层同样调用 V4L2 驱动，实现摄像头实时采集。
  • 适合构建多步处理、复杂流式、多路合成、AI/推理、推流等工程。
  • 支持图形化 pipeline 管理，开发效率高。

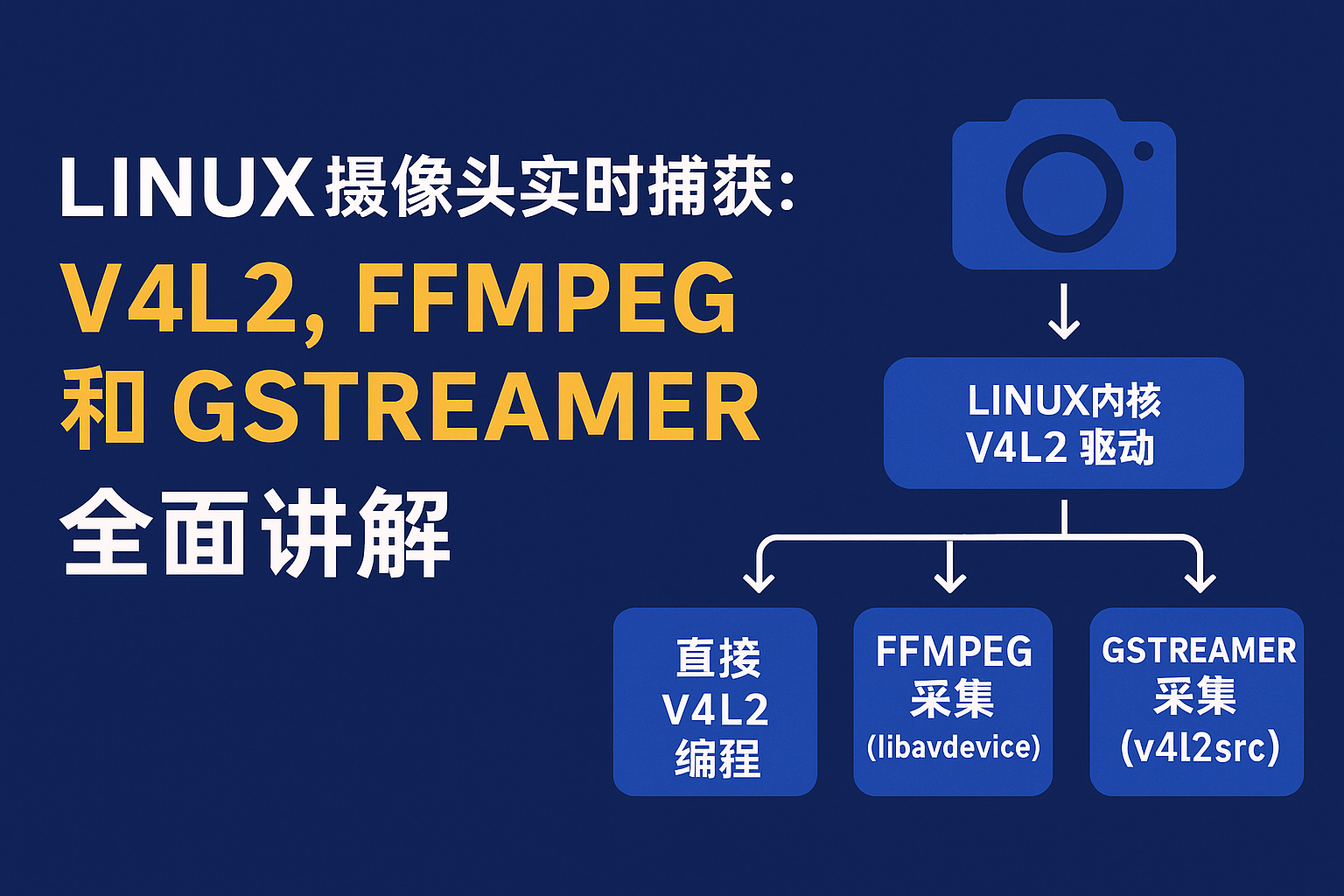

三者关系流程图
graph TDA[摄像头硬件] --> B[Linux内核V4L2驱动]B --> C1[直接V4L2编程]B --> C2[FFmpeg采集（libavdevice）]B --> C3[GStreamer采集（v4l2src）]C1 & C2 & C3 --> D[采集到帧数据]D --> E[显示/保存/AI处理/推流]

三、V4L2：底层摄像头采集原理与流程

1. V4L2 基本原理

  • 以 /dev/videoX 形式暴露摄像头设备。
  • 通过 ioctl 系统调用，配置设备、采集数据。
  • 采用内存映射（mmap）方式高效传递帧数据，支持零拷贝。
  • 支持丰富的像素格式（YUYV, NV12, MJPEG, H.264 等）。

2. V4L2 采集标准流程

  1. 设备枚举与打开

    • 查找并 open /dev/video0。

  2. 查询能力与配置参数

    • 查询支持的分辨率、帧率、像素格式。
    • 配置目标采集参数。

  3. 帧缓冲区申请与映射

    • 申请多个缓冲区，并 mmap 到用户空间。

  4. 启动采集与数据抓取

    • 启动视频流，循环抓取帧。

  5. 帧数据处理

    • YUV→RGB 转换、AI前处理、保存或推送等。

  6. 停止采集与资源释放

3. V4L2 关键 ioctl 函数与流程

步骤ioctl 命令说明
查询能力VIDIOC_QUERYCAP查询设备能力
查询/枚举格式VIDIOC_ENUM_FMT查询支持的像素格式
设置格式VIDIOC_S_FMT配置分辨率/像素格式
申请缓冲区VIDIOC_REQBUFS申请帧缓冲区
映射缓冲区mmap用户空间映射帧缓冲
启动流VIDIOC_STREAMON开始采集
抓取帧VIDIOC_DQBUF取出一帧数据
回收缓冲VIDIOC_QBUF缓冲区回收供下次采集
停止流VIDIOC_STREAMOFF停止采集

4. V4L2 采集典型代码骨架

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <linux/videodev2.h>
#include <sys/mman.h>// ...省略结构体定义和错误检查...int fd = open("/dev/video0", O_RDWR);// 查询设备能力
struct v4l2_capability cap;
ioctl(fd, VIDIOC_QUERYCAP, &cap);// 枚举、设置格式
struct v4l2_format fmt = {0};
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 640;
fmt.fmt.pix.height = 480;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
ioctl(fd, VIDIOC_S_FMT, &fmt);// 申请缓冲区
struct v4l2_requestbuffers req = {0};
req.count = 4;
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
ioctl(fd, VIDIOC_REQBUFS, &req);// 缓冲区 mmap，队列/出队
// ...详见官方 sample 代码...// 启动流
int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
ioctl(fd, VIDIOC_STREAMON, &type);while (running) {struct v4l2_buffer buf = {0};buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;buf.memory = V4L2_MEMORY_MMAP;ioctl(fd, VIDIOC_DQBUF, &buf); // 抓取一帧// 处理 buf.m.userptr 或映射内存// YUV→RGB、保存/渲染/AI...ioctl(fd, VIDIOC_QBUF, &buf); // 回收缓冲区
}ioctl(fd, VIDIOC_STREAMOFF, &type);
close(fd);

5. V4L2 常见调试工具

  • v4l2-ctl --list-devices ：列出所有摄像头
  • v4l2-ctl --list-formats-ext -d /dev/video0 ：查看支持格式
  • v4l2-ctl --set-fmt-video=width=1280,height=720,pixelformat=YUYV ：配置分辨率/格式
  • ffplay /dev/video0 ：快速预览画面

四、FFmpeg：高效摄像头采集与处理

1. FFmpeg 采集原理与优点

  • FFmpeg 的 -f v4l2 -i /dev/videoX 采集摄像头，本质也是通过 V4L2 实现。
  • 支持跨平台，采集后可直接编码、转码、推流、保存，支持所有主流格式和协议。
  • 用命令行/脚本即可实现高效处理，极大提升开发效率。

2. FFmpeg 摄像头采集常用命令

  • 采集摄像头实时显示（默认原始帧）

    ffplay -f v4l2 -framerate 30 -video_size 640x480 /dev/video0

  • 采集摄像头保存为 MP4

    ffmpeg -f v4l2 -framerate 25 -video_size 1280x720 -i /dev/video0 -c:v libx264 output.mp4

  • 采集摄像头转推 RTMP 流

    ffmpeg -f v4l2 -framerate 30 -video_size 640x480 -i /dev/video0 -c:v libx264 -f flv rtmp://server/app/stream

3. FFmpeg 采集代码片段（C，libavdevice）

#include <libavformat/avformat.h>AVFormatContext *fmt_ctx = NULL;
avformat_open_input(&fmt_ctx, "/dev/video0", av_find_input_format("v4l2"), NULL);
avformat_find_stream_info(fmt_ctx, NULL);AVPacket pkt;
while (av_read_frame(fmt_ctx, &pkt) >= 0) {// pkt.data 即为采集到的一帧// 后续解码、渲染或AI处理av_packet_unref(&pkt);
}
avformat_close_input(&fmt_ctx);

4. FFmpeg 常用参数说明

参数含义
-f v4l2输入格式为 V4L2
-framerate采集帧率
-video_size采集分辨率
-c:v视频编码器（如libx264）
-i /dev/video0输入摄像头设备
-f flv输出格式为flv（推流用）

5. FFmpeg 适用场景与优势

  • 命令行快速验证/测试摄像头采集与保存
  • 批量转码/录像/推流
  • 支持各种复杂格式、编码、协议处理

五、GStreamer：流式摄像头采集与实时管线

1. GStreamer 采集原理与优势

  • GStreamer 的 v4l2src 元素通过 V4L2 采集摄像头实时流。
  • 支持模块化插件与灵活 pipeline 构建，适合实时多步处理、AI分析、多路混合、推流等复杂需求。
  • 易于集成、自动并发、性能强。

2. GStreamer 摄像头采集常用命令

  • 实时预览摄像头画面

    gst-launch-1.0 v4l2src device=/dev/video0 ! videoconvert ! autovideosink

  • 采集并保存为文件

    gst-launch-1.0 v4l2src device=/dev/video0 ! videoconvert ! x264enc ! mp4mux ! filesink location=output.mp4

  • 采集、处理后推流

    gst-launch-1.0 v4l2src device=/dev/video0 ! videoconvert ! x264enc ! flvmux ! rtmpsink location=rtmp://server/app/stream

3. GStreamer pipeline 典型组成

[v4l2src] → [videoconvert] → [滤镜/AI/编码] → [sink]
  • v4l2src：采集
  • videoconvert：像素格式转换
  • x264enc/mp4mux：编码/封装
  • filesink/autovideosink/rtmpsink：本地保存/本地显示/推流

4. GStreamer 代码片段（C语言）

#include <gst/gst.h>GstElement *pipeline = gst_parse_launch("v4l2src device=/dev/video0 ! videoconvert ! autovideosink", NULL);
gst_element_set_state(pipeline, GST_STATE_PLAYING);
// ...消息循环和事件处理...
gst_element_set_state(pipeline, GST_STATE_NULL);
gst_object_unref(pipeline);

5. GStreamer 优势与适用场景

  • 实时处理：可无缝添加滤镜、推理、混流、AI等模块
  • 多路流合成/同步、多步处理
  • 工程化复杂应用首选，易扩展、易维护

六、三者对比与开发选型建议

方案定位底层采集方式优势典型适用场景
V4L2驱动/底层API直连最高性能、定制灵活、完全可控驱动开发、极致优化
FFmpeg通用工具/库V4L2跨平台、命令行便捷、多格式支持视频采集/转码/快速推流
GStreamer管线框架V4L2实时流式、可插拔、多步处理强多流混合、实时处理、AI分析
  • 简单采集、保存、推流：推荐用 FFmpeg
  • 需要实时多步流式处理：推荐用 GStreamer
  • 追求极致性能与灵活控制：可用 V4L2 直接编程

七、典型应用案例与项目经验

1. 实时采集+AI处理+显示（GStreamer）

  • 典型pipeline：v4l2src ! videoconvert ! appsink，结合AI模块即可实现高性能前端推理。

2. 多路摄像头同步采集（V4L2）

  • 用 V4L2 编写多线程、多路同步采集程序，结合 mmap 优化性能，满足安防监控/车载多摄需求。

3. 快速采集/转推/保存（FFmpeg）

  • 用一行命令即可实现摄像头 RTMP 推流或本地录像，极大提升开发与测试效率。

八、常见问题与答疑

1. 摄像头采集花屏/花点/卡顿怎么办？

  • 检查像素格式配置、缓冲区数量、USB 带宽、系统负载。

2. 如何提升多路摄像头采集性能？

  • 推荐 mmap 零拷贝方式，多线程/多进程分离处理，多核优化。

3. 摄像头支持 MJPEG/H.264 输出有什么好处？

  • 直接硬件压缩，降低传输和存储压力，CPU 占用极低。

4. 如何跨平台开发摄像头采集？

  • 建议基于 OpenCV、FFmpeg、GStreamer 等高层框架，适配性和效率最佳。

九、总结与学习建议

  • V4L2 是 Linux 摄像头采集的唯一底层标准，FFmpeg 和 GStreamer 都以它为基础。

  • 选型时要根据应用复杂度、实时性要求、后续处理链选择合适方案。

  • 实践建议：

    1. 先用 v4l2-ctl/ffplay/gst-launch-1.0 熟悉硬件、采集链路；
    2. 掌握 V4L2 标准流程与关键 ioctl 的用法；
    3. 按需求深入 FFmpeg 命令/编程，或 GStreamer pipeline 设计；
    4. 多测试不同参数和场景，积累经验。

一句话总结：Linux 摄像头实时采集的核心在于 V4L2，FFmpeg/GStreamer 则是两套高效、便捷、功能丰富的上层工具/库，选型取决于你的实际需求和项目复杂度。

如需相关代码模板、API 细节、工程优化经验，欢迎随时留言讨论。
