用USBi仿真器的SPI模式和IIC模式来调试DSP应该怎么做？

作者的话

USBi仿真器是用来调试ADAU DSP的专用仿真器，他支持SPI模式和IIC模式，2个都可以，取决于你的DSP JTAG是怎么设计的。有兄弟问能不能把USBi通过硬件调成SPI模式，或者调成IIC模式？这个问题问的不对，USBi是两种模式都支持，你的硬件设计是用的SPI口，那就用SPI模式去调，你的硬件设计的是IIC口，那就用IIC去调。

语言比较抽象，可能兄弟们理解不了，那我就用一个开发板来诠释一下USBi是怎么用IIC或SPI模式来做调试的，为什么说不需要动USBi，而是取决于你自己的硬件设计。

硬件准备

ADAU1452EVB开发板

产品链接：https://item.taobao.com/item.htm?id=39289236798&ltk2=175317661824014ch4fa67qwdbh6hizuu896&spm=a21xtw.29178619.0.0

USBi仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&ltk2=1753176644080qd9caz7lewkcxns7lenygk&spm=a21xtw.29178619.0.0

软件准备

SigmaStudio 4.7

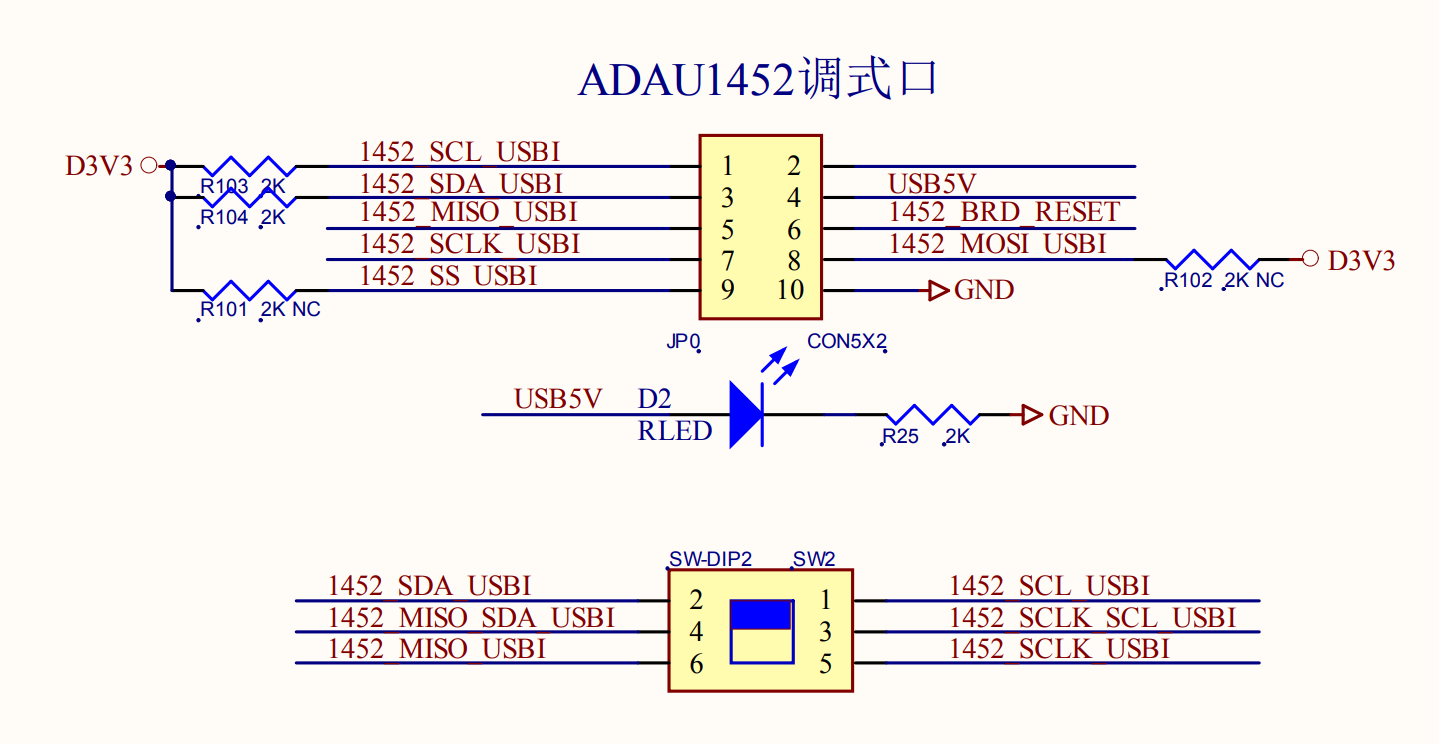

JTAG设计原理图

为什么选这块板，也就是因为这块板上，我把IIC模式和SPI模式都做出来了，用一个开关去切换。

USBi使用SPI模式调试

看图说话，开发板上我会把硬件开关拨到SPI模式，这样我的ADAU1452就是用SPI口去对接USBi；

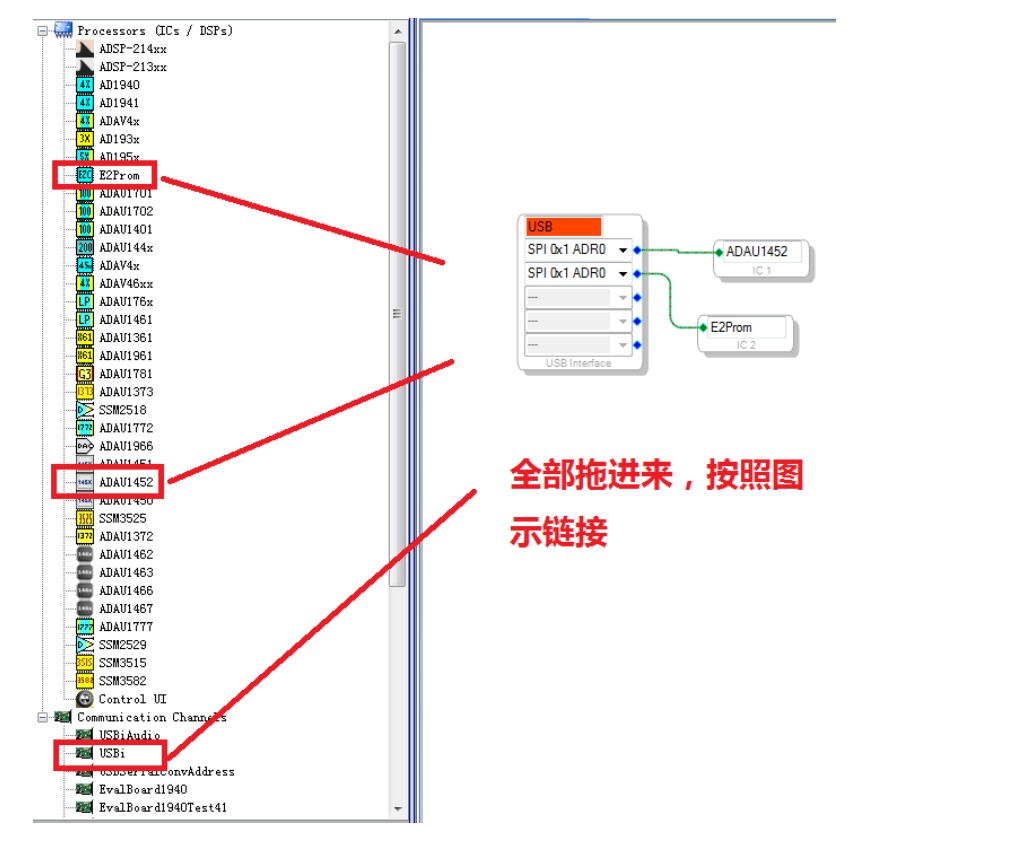

软件设置，我就设置成SPI 0x1 ADR0，这是根据手册跟原理图来的，意思就是我软开上也是用SPI模式。

然后在做程序开发，就是以SPI模式调试啦。所以你看这个跟USBI仿真器是没有关系的，你也不需要调USBi的硬件，只需要调DSP板的接口，以及软件里的配置程序。

USBi使用IIC模式调试

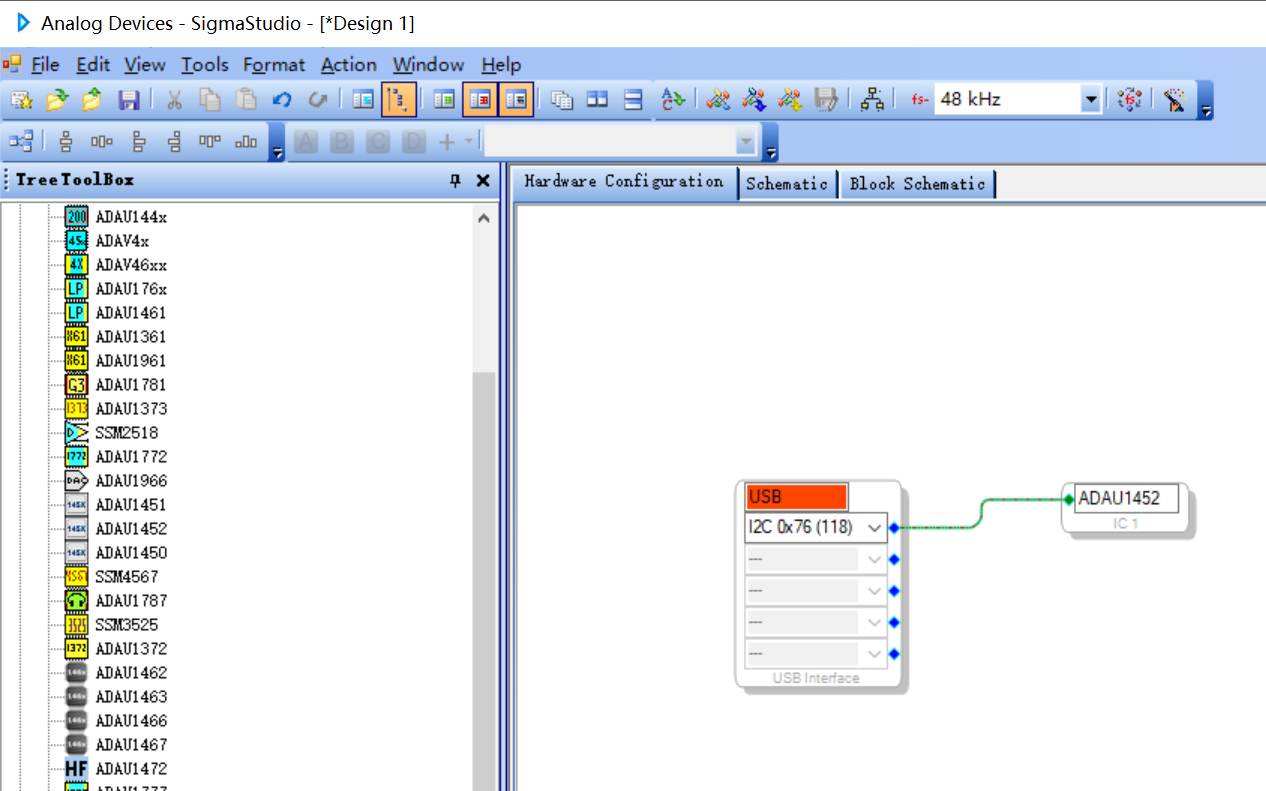

想用IIC模式调试，我这块板上的IIC模式，软件设置为I2C 0x76（118）,开发板上硬件开关拨到IIC模式，就可以让USBi以IIC模式做调试啦。
