一、血糖仪发展历程
1、全球糖尿病背景与诊断标准
-
流行病学数据（2015年）：
-
全球患者：4.15亿 → 每11人中有1例
-
中国患者：2040年预计达1.51亿（IDF预测）
-
-
糖尿病本质：
-
慢性代谢疾病 → 胰岛功能减退+胰岛素抵抗
-
-

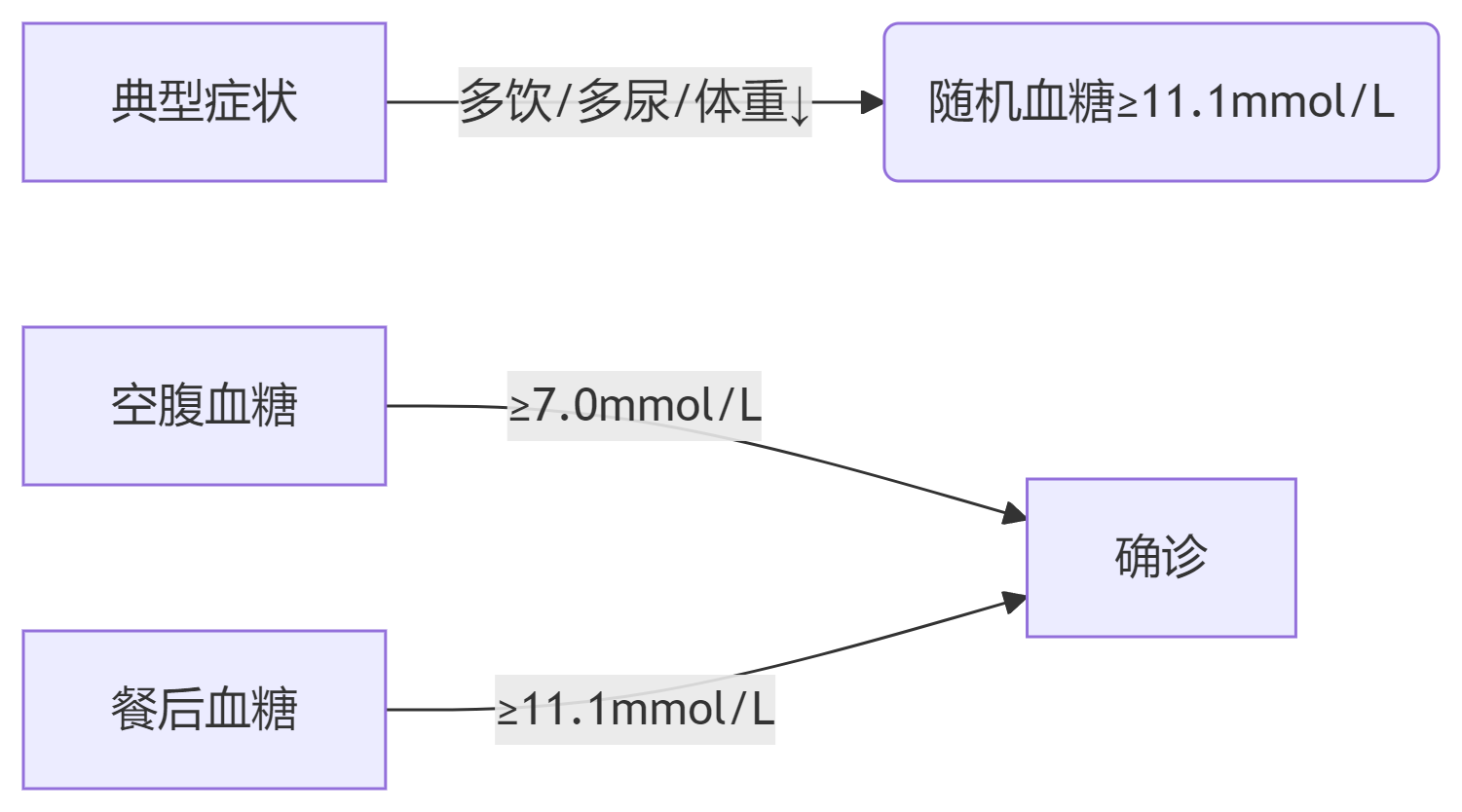

诊断金标准（WHO 2009）：
2、血糖仪技术代际演进
第一代：水洗比色法（1979，拜耳）
-
操作流程：
滴血→等待1分钟→冲洗血迹→比色卡对照 -
技术缺陷：
-
红细胞渗透干扰显色
-
改良版涂乙基纤维素仍存比色模糊（误差＞15%）
-
第二代：擦血式（1983-1990）
| 企业 | 代表产品 | 突破 |
|---|---|---|
| 罗氏 | Reflolux系列（1983） | 反应时间2分钟，免冲洗 |
| 强生 | GlucoScan 2000/3000（1985） | 提升便携性 |
| 拜耳 | Glucometer III（1990） | 优化试纸稳定性 |
第三代：免擦比色法（1987-1996）
-
技术升级：
试纸酶层固化 → 直接显色读数（无需擦拭红细胞） -
市场洗牌：
-
强生One Touch系列（1987）取代罗氏成美国霸主
-
罗氏反击：Accutrend Mini（1993）主打小型化
-
第四代：电化学法（主流技术）
-
核心创新：
三电极体系实现精准电流检测┌───────────────┐ │ 工作电极(WE) → 葡萄糖氧化反应 │ │ 参比电极(RE) → 电位基准锚定 │ │ 对电极(CE) → 闭合电流回路 │ └───────────────┘
-
优势：
-
体积缩小50% → 便携性↑
-
反应时间＜5秒
-
误差率降至±5%
-
第五代：微创多部位采血（2001，TheraSense）
-
革命性突破：
-
库仑电量法：通过电解消耗电量反推血糖浓度
-
采血量0.3μL（传统1-3μL）
-
六部位采血：手指/手掌/四肢（FDA唯一认证）
-
-
“速加”技术：
Y型加样区 → 0.05秒快速虹吸收样
3、关键技术原理详解
库仑电量法（第五代核心）
-
电解反应：
-
电量检测：
-
恒定电压下电解至电流归零
-
消耗电量
-
-
浓度计算：
（M：葡萄糖摩尔质量，V：血样体积）
误差控制：
-
电流效率100%：避免副反应干扰
-
温度补偿：酶活性受温度影响
4、未来趋势
-
无创技术：
-
光学传感器（红外/拉曼光谱）
-
组织液监测（微针透皮）
-
-
连续血糖监测（CGM）：
-
雅培Freestyle Libre（14天实时监测）
-
-
AI融合：
-
血糖预测算法 + 胰岛素泵闭环控制
-
中国机遇：三诺生物等企业正突破电化学传感器芯片技术，抢占千亿级市场。
二、无创血糖监测-背景
- 我国能够规律、规范地进行自我血糖监测的患者所占比例低，其中有 35.4%的患者从未进行自我血糖监测。
- 血糖采集过程中疼痛感带来的畏惧抵触心理。
- 实时监测患者的血糖浓度，能够让医生准确及时地了解患者的病情，从 而降低糖尿病患者其它并发症发生的几率。
- 可以降低医疗成本，良好经济效益。
- 避免因采血带来的环境污染，杜绝了传染病的发生，保持良好的医疗环境。
- 无创血糖已成为血糖检测领域一颗炙手可热的新星。
- 无创血糖的出现顺应了患者和医生的诉求。
三、无创血糖监测-技术分类
- 血液替代物
- 光谱测量法
- 拉曼光谱法
- 光声光谱法
- 中红外光谱法
- 近红外光谱法
- 能量代谢守恒法
- 超声法、荧光法、电磁法、阻抗法 (电子皮肤)
四、无创血糖监测-技术分析
1、血液替代物法
（1）技术分类与生理学基础
| 监测载体 | 生物标志物 | 与血糖关联性 | 生理延迟 |
|---|---|---|---|
| 汗液 | 葡萄糖(0.1-1mM) | 中度相关（R=0.65-0.78） | 10-15分钟 |
| 泪液 | 葡萄糖(0.05-0.5mM) | 高度相关（R=0.89） | 5-20分钟 |
| 唾液 | 葡萄糖(0.08-0.2mM) | 低度相关（R=0.42-0.61） | 20-30分钟 |
浓度差异：体液葡萄糖浓度仅为血液的1/10~1/50，需超高灵敏度传感器
（2）核心技术与产品分析
2.1 汗液监测技术
-

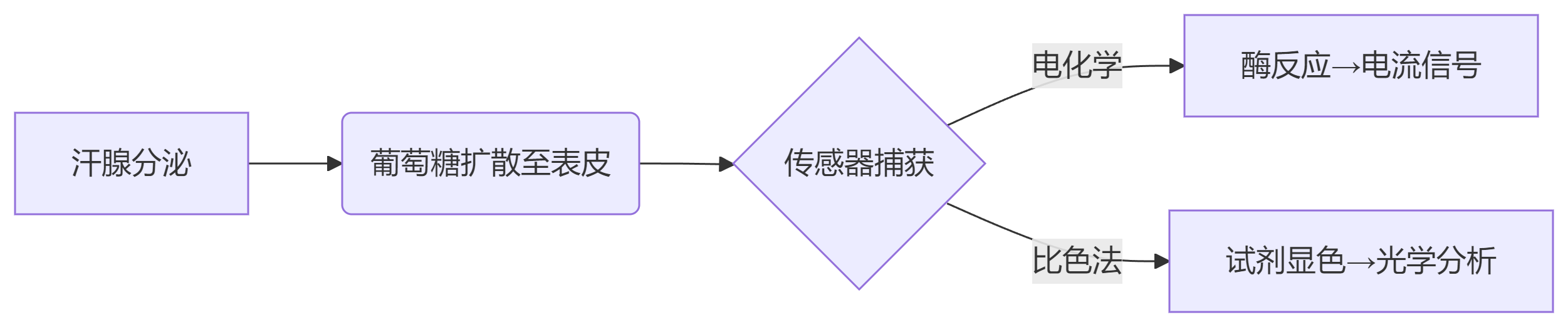

原理：
葡萄糖经汗腺扩散至表皮 → 电化学/比色法检测
-
代表产品：
-
石墨烯电子纹身：柔性电极实时监测（加州大学圣地亚哥分校）
-
比色贴片：试剂遇汗变色 → 手机拍照分析（韩国KAIST）
-
-
瓶颈：
-
运动后乳酸干扰
-
汗液蒸发导致浓度失真
-
2.2 泪液监测技术
-
原理：
隐形眼镜集成三电极系统：组件 功能 工作电极(WE) 葡萄糖氧化酶催化产生H₂O₂ 对电极(CE) 闭合电路 参比电极(RE) 电位基准 微型天线 无线传输数据 -
代表产品：
谷歌智能隐形眼镜（已终止）-
突破：0.3mm微孔采泪 + 超薄电路
-
失败原因：
-
左右眼泪液浓度差异＞15%
-
角膜刺激投诉率23%
-
-
2.3 唾液监测技术
-
原理：
口腔护具式传感器设计：┌──────────────┐ │ 生物酶层 → 葡萄糖→葡萄糖酸 │ │ 电子层 → 电流信号→蓝牙传输 │ └──────────────┘
-
产品原型：
-
日本东芝口护套：集成酶电极于磨牙区
-
美国PennState护齿：光学荧光法检测
-
-
干扰源：
-
食物残渣（尤其糖类）
-
口腔pH波动（咖啡/酒类影响）
-
（3）已上市产品深度解析
| 产品 | 公司 | 技术 | 优势 | 缺陷 | 认证 |
|---|---|---|---|---|---|
| FreeStyle Libre | 雅培 | 组织液微针 | 14天连续/防水 | 低血糖误差＞20% | FDA/CE |
| Dexcom G6 | Dexcom | 皮下电化学 | 实时警报+胰岛素泵联动 | 需12小时校准/皮肤红肿率18% | FDA |
| GlucoWatch | Medtronic | 反向离子电渗 | 无创 | 汗液干扰致误报率30% | 已召回 |
| Eversense | Senseonics | 荧光植入芯片 | 180天长效 | 需手术植入/成本$1000+ | CE |
精度标准：FDA要求MARD（平均相对误差）＜13.2% → 仅微针产品达标
（4）关键技术瓶颈
生理学限制
-
滞后效应：组织液葡萄糖滞后血液10-45分钟 → 延误低血糖干预
-
个体差异：
-
汗腺密度（200-600个/cm²）影响采样一致性
-
泪液分泌量（0.5-2.2μL/min）导致数据断层
-
工程挑战
| 问题 | 解决方案 | 进展 |
|---|---|---|
| 信号微弱（pA级电流） | 石墨烯场效应晶体管（信噪比↑10倍） | 实验室阶段 |
| 运动伪影 | 加速度计+AI运动补偿 | Dexcom G7实测提升12% |
| 酶稳定性（＜72小时） | 金属有机框架（MOF）固酶 | 体外延长至28天 |
（5）未来突破方向
-
多模态融合：
-
汗液+皮温+心率 → 机器学习补偿滞后（苹果手表专利）
-
-
纳米技术：
-
等离子体共振传感器：检测唾液葡萄糖灵敏度达0.1μM（MIT研发中）
-
-

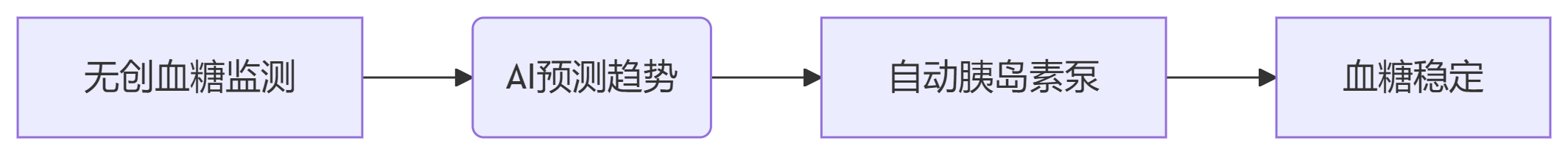

闭环系统：
-
新型生物标志物：
-
丙酮呼气：糖尿病酮症早期预警
-
皮肤糖基化终产物（AGEs）：荧光光谱无创检测
-
中国市场机遇：三诺生物布局汗液贴片，2025年目标MARD＜10%
2、光谱法
根据葡萄糖分子对光子的性质， 如旋光、反射、吸收和散射等， 这些方法可以通过改变光的偏振方向(a)、光路(b)、光强度(c) 和波长(d)，利用偏振、红外吸收光谱、拉曼光谱等技术检测葡萄糖浓度。
（1）光谱法技术分类与原理
1.1 拉曼光谱法
| 组件 | 功能 | 技术突破 |
|---|---|---|
| 单色光源（785nm） | 激发葡萄糖分子振动 | 表面增强拉曼散射（SERS）芯片 ↑灵敏度100倍 |
| 透镜系统 | 聚焦光斑（1μm分辨率） | 纳米针尖增强局部电场 |
| 滤光片 | 滤除瑞利散射噪声 | 窄带滤光（带宽<1nm） |
| CCD探测器 | 捕捉特征峰位移（1078cm⁻¹） | 深度学习识别葡萄糖指纹峰 |
1.2 近红外光谱法（NIR）
-
物理基础：
-
葡萄糖在950nm/1050nm/1550nm处有特征吸收
-
遵循朗伯-比尔定律：
（A：吸光度，ε：摩尔吸光系数，c：浓度，d：光程）
-
-
探测器类型：
类型 原理 优势 光电探测器 直接测量透射/反射光强 响应快（ms级） 热探测器 光热转换→热电堆输出电压 抗电磁干扰（图D）
1.3 中红外与光学相干断层（OCT）
-
中红外：检测C-O键伸缩振动（9.6μm） → 特异性高但穿透深度仅0.1mm
-
OCT技术（图b）：
迈克尔逊干涉仪 → 通过散射光延时反演组织糖化程度
（2）代表产品与性能对比
| 产品 | 公司 | 技术 | 精度(MARD) | 认证 | 核心缺陷 |
|---|---|---|---|---|---|
| Tensor Tip CoG | CNOGA（以色列） | 多光谱融合 | 12.8% | CE | 需每周100次有创校准 |
| HG1-c | C8 MediSensors | 拉曼光谱 | 8.2%* | CE | 运动后误差↑至18% |
| SugarTrac | LifeTrac Systems | 耳道红外光谱 | 15.3% | 临床中 | 鼓膜个体差异大 |
| Glucosense | 利兹大学 | 荧光纳米玻璃 | 11.7% | - | 测量时间30秒 |
| Glucontrol GC 300 | Samsung | 近红外 | 13.5% | 临床中 | 环境温湿度敏感 |
*注：HG1-c的克拉克误差网格92%位于A/B区（临床可接受）*
（3）介电谱技术原理
-
物理基础：
血糖浓度↑ → 血液介电常数（ε'）↓ + 电导率（σ）↑ -

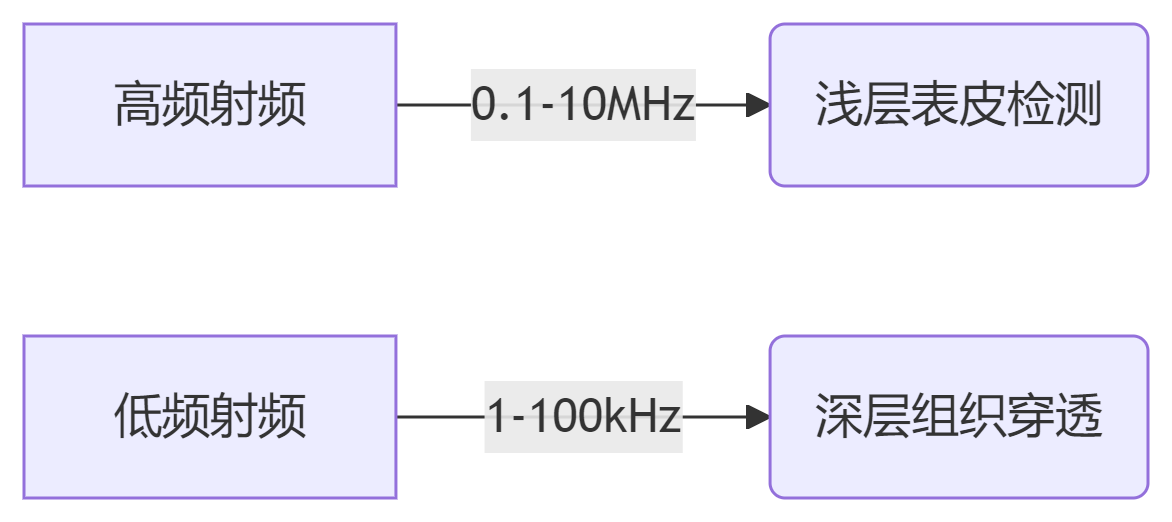

频率响应特性：
-
传感器设计（图示）：
-
叉指电极阵列 → 测量复阻抗（Z = Z' + jZ''）
-
损耗角正切：tanδ = ε′/ε′′ ∝ 血糖浓度
-
（4）技术瓶颈与突破方向
光谱法共性难题
| 问题 | 解决方案 | 进展 |
|---|---|---|
| 其他成分干扰 | 血红蛋白在540nm强吸收 | 多波长差分检测（CNOGA） |
| 组织异质性 | 皮下脂肪层散射光 | 蒙特卡洛光路建模 |
| 个体差异 | 亚洲人皮肤黑色素吸收更强 | 个性化光学校准曲线 |
介电谱法特有挑战
-
温度敏感性：体温波动1℃ → 介电常数偏移2%
→ 解决方案：集成微型热敏电阻实时补偿 -
汗液电解质干扰：Na⁺/Cl⁻ 改变表皮电导率
→ 突破：多层电极隔离表皮信号（MIT专利）
（5）未来技术融合趋势
-
多模态传感器阵列：
┌─────────────┐ │ 拉曼光谱 → 分子指纹 │ │ 近红外 → 深层组织│ │ 介电谱 → 电特性 │ └─────────────┘
-
AI驱动校准：
-
CNN算法融合个人生理参数（BMI/皮厚/年龄）
-
动态减少校准频率（Dexcom G7降至每48小时1次）
-
-
柔性光电集成：
-
石墨烯透明电极 + 量子点激光器 → 可穿戴贴片
-
商业预测：2025年光谱法市场规模将达$24亿（复合增长率17.2%），但突破FDA精度门槛仍需解决滞后效应和运动伪影两大难题。
3、能量代谢守恒法
（1）技术原理：代谢热整合模型

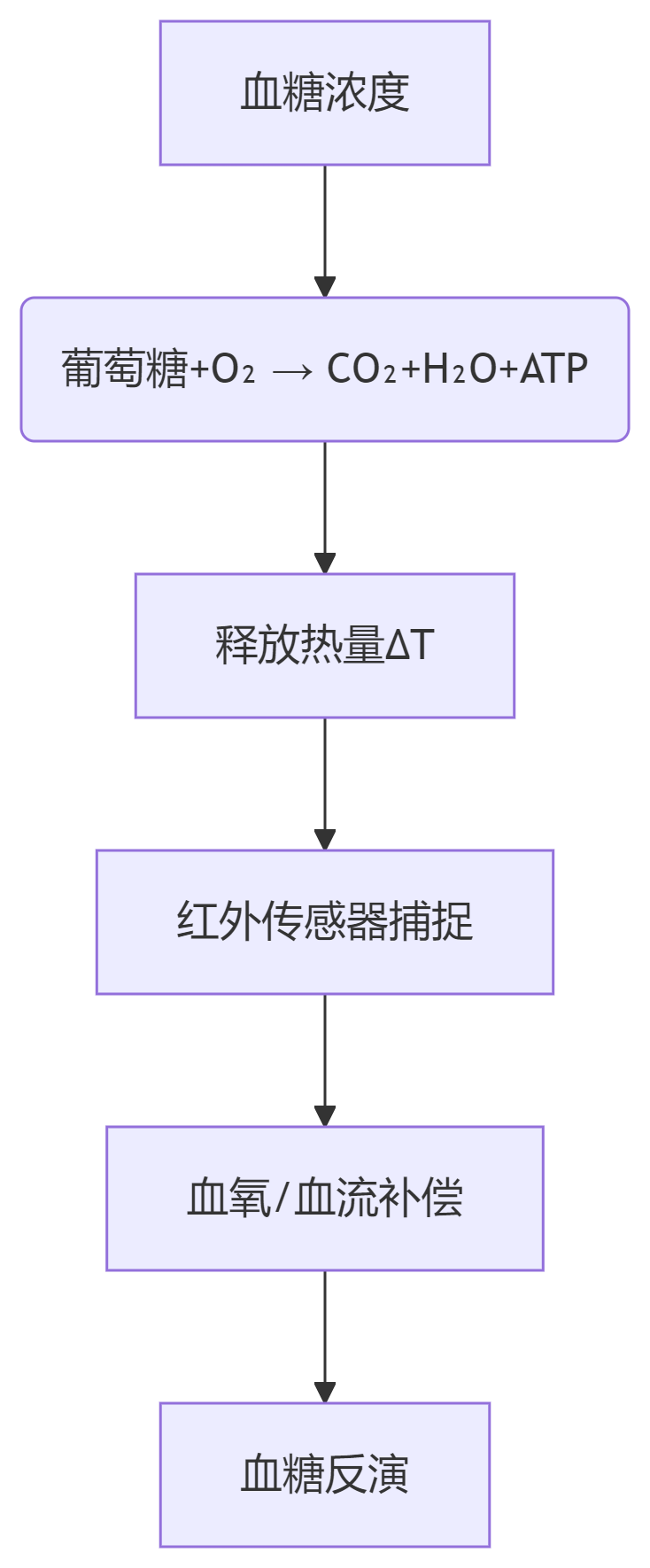

核心公式：
-
生理学基础：
葡萄糖氧化产能 → 局部组织产热量 ↑ → 红外传感器检测
（2）代表产品与技术对比
| 产品 | 公司 | 技术融合 | 精度(MARD) | 认证 | 核心缺陷 |
|---|---|---|---|---|---|
| GlucoTrack | Integrity Applications(以色列) | 三模态融合： 超声+电导+热容 | 25% | CE | 温度敏感(27-29℃限定) |
| U糖 | 清华+三联(中国) | 代谢热整合： 温度+红外+血氧+光学 | 未公开 | 无CFDA认证 | 运动干扰误差＞30% |
GlucoTrack三模态原理：
-
超声模块：
-
血糖浓度↑ → 耳垂组织声速↑（+0.8m/s per 1mmol/L）
-
-
电导模块：
-
血糖↑ → 组织电导率↓（电解质稀释效应）
-
-
热容模块：
-
血糖↑ → 单位血流量产热量↑
-
（3）误差根源与临床限制
代谢热法的固有缺陷
| 干扰因素 | 对血糖计算的影响 | 案例数据 |
|---|---|---|
| 环境温度波动 | 体表散热变化掩盖代谢热信号 | 室温变化5℃ → 误差↑40% |
| 运动后血流量↑ | 血流散热干扰产热测量 | 慢跑10分钟后误差达35% |
| 个体代谢差异 | 甲亢/甲减患者基础代谢偏差 | 甲状腺患者相关性仅R=0.32 |
GlucoTrack的临床验证问题
-
相关系数0.4：远低于FDA要求的0.9（Dexcom G6=0.92）
-
温度敏感性：
温度(℃) | MARD(%) ---------|--------- 25 | 38.2 27 | 25.0 29 | 26.1 31 | 41.5
（4）技术突破方向
传感器升级
-
解决方案：
-
微型化热电堆阵列（精度0.01℃） → 捕捉微区产热
-
多普勒血流雷达（60GHz） → 实时补偿血流量变化
-
-
进展：MIT研发皮下植入式微热电偶，动物实验MARD=12.3%
算法模型优化
-
机器学习补偿：
血糖=α⋅ΔT+β⋅血氧+γ⋅心率+δ⋅皮电+ϵ血糖=α⋅ΔT+β⋅血氧+γ⋅心率+δ⋅皮电+ϵ-
输入参数扩展至12维生理信号
-
清华团队CNN模型将运动干扰误差降至18%
-
动态校准机制
-

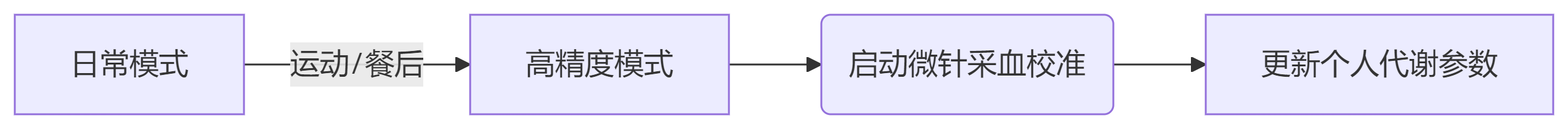

双模式设计：
-
临界点：血糖变化率＞2mmol/L/min时触发
-
（5）总结：代谢热法的价值与挑战
-
独特优势：
无需光学窗口 → 适用于黑色素皮肤人群（光谱法盲区） -
核心矛盾：
代谢信号弱（μW级） vs 环境干扰强（mW级） -
商业化前景：
短期难替代主流技术，但在居家筛查场景（如U糖未获认证版）存在下沉市场空间 -
终极目标：
与可穿戴设备（智能手表）融合 → 连续代谢当量监测
突破路径：高灵敏度热电材料（如Sb₂Te₃/Bi₂Te₃） + 联邦学习个人代谢模型，有望5年内将MARD压缩至15%以内。
4、无创血糖监测系统举例

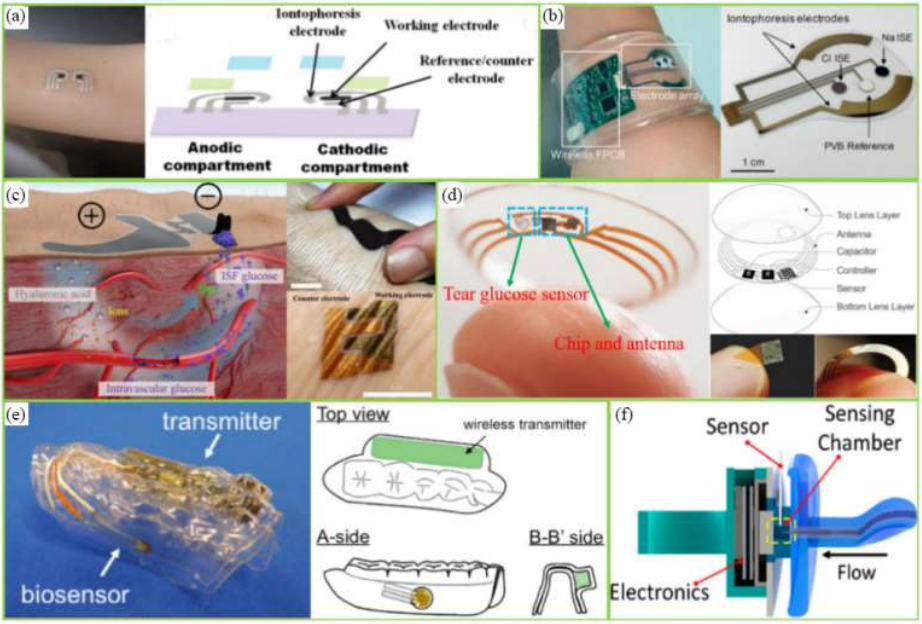

- (a)应用于手臂的纹身传感器；
- (b)可贴式汗液传感器；
- (c)ETCS示意图：包括透明质酸 (HA)渗透、葡萄糖回流和葡萄糖向外转运；
- (d)由谷歌和诺华共同设计的泪液葡萄糖传 感器；
- (e)护口器（唾液）生物传感器示意图；
- (f) 基于唾液的生物传感器结构
在过去的几十年里，已经推出了各种用于血糖监测的产品，包括可穿戴设备 和非侵入性检测设备。下图显示了市场上出现的各部位相关的监测产品(包括 停产产品)。
六、总结展望
- 目前尚未出现精确度和及时性都满足标准的无创血糖产品
- 一方面是传感器的灵敏度、信噪比达不到要求，且信号易受其他因素干扰
- 另一方面，人体生理背景复杂多变，个体之间存在种种差异，测量部位的不同都会影响无创血糖的测量结果
- 基于这些局限，现有的产品大多只能作为血糖数值异常的预警设备
- 尽管无创血糖的前景诱人、市场广阔，但距离它真正可以造福于广大糖友的那一天，仍然有漫长的一段道路。
