《TCP/IP 详解 卷1：协议》第6章：DHCP和自动配置

DHCP

DHCP的设计基于一种早期协议——称为Internet引导程序协议（BOOTP)[RFC0951][RFC1542]，它目前已过时。BOOTP为客户提供有限的配置信息，并且没有提供一种机制来支持改变已提供的信息。DHCP使用租用的概念来扩展BOOTP模型[GC89]，并且可提供主机操作所需的所有信息。租用允许客户机使用一个商定的时间来配置信息。

地址池和租用

在动态分配中，DHCP 客户机请求分配一个 IP 地址。服务器从可用的地址池中选择一个地址作为响应。通常，这个地址池是专门为 DHCP 分配的一段连续 IP 地址范围。

分配给客户机的地址在一定时间内有效，这段时间称为租用期（Lease Time）。客户机可以在租用期内使用该地址，并可在期满前申请续约。

租用期是 DHCP 服务器的重要配置参数，长度可以从几分钟到几天不等，甚至可以设置为“无限”（不推荐，除非在非常简单的网络中）。

长租用期：地址稳定、续约频率低，网络负载小，但地址池可能更快耗尽。
短租用期：地址回收快，资源利用率高，但增加续租请求的频率和网络负载。

常见租用期设置：

• 默认值通常为 12～24 小时
• 微软建议：小型网络：8 天，大型网络：16～24 天

客户机在租用期过半时会开始尝试续订。

在发送请求时，客户机会提供如主机名、所需租用期、曾使用的地址副本、MAC 地址等信息。服务器结合这些信息以及接收请求的接口和当前时间等，决定分配的地址及配置内容，并将租用信息保存在持久性存储中，如非易失性内存或磁盘，以保证服务器重启后租约依然有效。

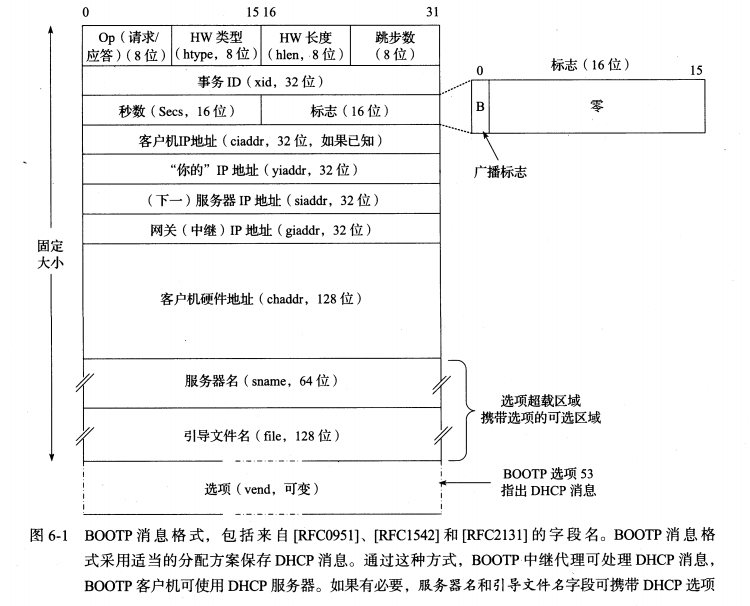

DHCP和BOOTP格式

DHCP 扩展了早期的 BOOTP 协议，并保持向后兼容性，使 BOOTP 客户端能够在没有 DHCP 服务器的网络中继续使用现有的 BOOTP 服务。

整个消息格式包括如下主要字段：

• Op：操作字段，标识消息类型，1 表示请求，2 表示应答；
• htype 和 hlen：分别表示硬件类型（如以太网为1）和硬件地址长度（以太网为6）；
• hops：跳数字段，初始由客户端设置为0，每经过一个中继代理就加1；
• xid（事务 ID）：客户端生成的随机数，用于将应答与请求匹配；
• secs：客户端启动以来的时间（秒）；
• flags：16 位标志字段，目前定义了广播标志位，指示客户端是否希望服务器使用广播方式回复；
• ciaddr：客户端 IP 地址（如果已知）；
• yiaddr：“你的” IP 地址，由服务器提供；
• siaddr：下一服务器的 IP 地址，通常用于引导或文件下载；
• giaddr：中继代理的 IP 地址；
• chaddr：客户端硬件地址（通常是 MAC 地址），用于标识客户端；
• sname 和 file：服务器名称和引导文件名称，可选字段，分别为 64 字节和 128 字节；
• options：可变长度的选项字段，用于扩展 DHCP 功能，也是 DHCP 与 BOOTP 的主要区别。

BOOTP 的原始格式由多个 RFC（如 RFC 951、RFC 1542 和 RFC 2131）定义，DHCP 在其基础上增加了选项字段，使协议具备更大的灵活性。选项字段用于承载如租用时间、服务器标识、请求参数列表等关键信息，也是区分 DHCP 消息与传统 BOOTP 消息的主要方式。

DHCP和BOOTP选项

由于 DHCP 是对 BOOTP 的扩展，原有 BOOTP 消息格式中缺少的一些字段功能通过“选项”机制实现。DHCP 选项采用标准格式，每个选项以一个 8 位的标签（Option Type）开始，紧接着可能是长度字节和实际值字节。简单选项直接使用固定字节长度的值，而可变长度选项使用一个长度字段指明后续选项值的字节数。

目前广泛支持的 DHCP/BOOTP 选项由 [RFC2132] 定义，常用选项包括：

• 0 填充（Pad）
• 1 子网掩码
• 3 路由器地址
• 6 域名服务器（DNS）
• 15 域名
• 50 请求的 IP 地址
• 51 地址租用期
• 52 选项超载
• 53 DHCP 消息类型（必需）
• 54 DHCP 服务器标识符
• 55 参数请求列表
• 56 DHCP 错误消息
• 58 租约更新时间（renewal）
• 59 重新绑定时间（rebinding）
• 61 客户机标识符
• 119 域搜索列表
• 255 结束选项

其中，DHCP 消息类型（选项53） 是关键字段，用于标识 DHCP 消息的具体类型。其取值包括：

• 1 DHCPDISCOVER：发现服务器
• 2 DHCPOFFER：服务器提供配置
• 3 DHCPREQUEST：客户端请求配置
• 4 DHCPDECLINE：拒绝配置
• 5 DHCPACK：确认配置
• 6 DHCPNAK：拒绝确认
• 7 DHCPRELEASE：释放租用
• 8 DHCPINFORM：请求附加信息
• 9 DHCPFORCERENEW（RFC3203）
• 10~13：如 DHCPLEASEQUERY、DHCPLEASEUNASSIGNED 等，由 RFC4388 定义

这些选项通常存放在消息尾部的 options 字段中，但在空间不足的情况下也可以放置在 sname（服务器名称）和 file（引导文件名）字段中，这种情况称为选项超载，必须借助 选项 52（Option Overload） 来标明实际载荷字段位置。

对于超过 255 字节的数据，[RFC3396] 提出了长选项机制：同一选项可重复出现，接收方需按顺序拼接内容作为一个整体选项进行处理。特别地，若涉及选项超载，解析顺序为：options 字段 → 引导文件名字段 → 服务器名字段（从后向前）。

选项机制的应用范围非常广泛，不仅能传递基本 TCP/IP 配置信息，还支持多个扩展协议。常见的扩展选项包括：

• NetWare 简单配置（RFC2241, RFC2242）
• 用户类标识（RFC3004）
• 完全限定域名 FQDN（RFC4702）
• iSNS 存储服务（RFC4174）
• 广播和组播服务控制器 BCMCS（RFC4280）
• 时区配置（RFC4833）
• 自动配置（RFC2563）
• 子网选择（RFC3011）
• 域名服务选择（RFC2937）
• 网络接入认证（PANA）服务器（RFC5192）

DHCP协议操作

DHCP 消息是带有一组特殊选项的 BOOTP 消息。其基础结构和 BOOTP 一致，但在操作上引入了更多动态配置机制。当一台新客户机连接到网络时，它通过以下过程完成 IP 地址分配和配置参数获取：

• 客户机首先发现网络中的可用 DHCP 服务器及其提供的地址；
• 客户机选择某台服务器及其提供的 IP 地址，并发出请求；
• 若服务器仍保留该地址，将通过确认分配此地址给客户机。

消息结构与发送行为

• 客户机发送的请求中，op 字段被设置为 BOOTREQUEST；
• options 字段的前 4 字节为魔术 Cookie 值：99 130 83 99（来自 RFC2132）；
• 使用 UDP/IP 数据报封装：
  • 源地址：0.0.0.0:68
  • 目标地址：255.255.255.255:67
• 服务器响应：
  • 源地址：服务器 IP 和端口 67
  • 目标地址：客户端广播地址和端口 68

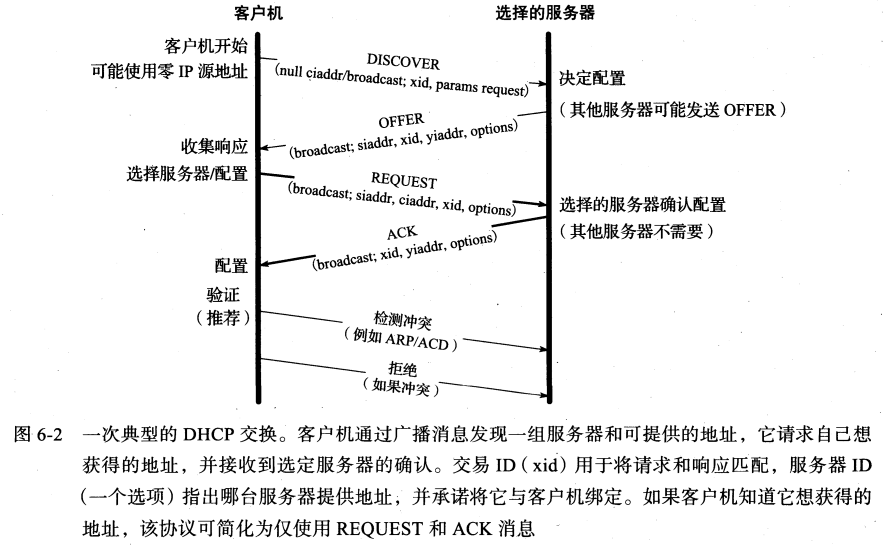

DHCP 消息交换过程

1. DHCPDISCOVER（发现）
   客户机通过广播 DHCPDISCOVER 消息查找服务器。

2. DHCPOFFER（提供）
   每个接收到请求的服务器（包括中继）响应 DHCPOFFER 消息，提供：

   • IP 地址（在 yiaddr 字段中）
   • 子网掩码、DNS 等配置参数（作为选项提供）
   • 地址租用时间 T
   • 更新时间 T1（默认 T/2）
   • 重新绑定时间 T2（默认 7T/8）

3. DHCPREQUEST（请求）
   客户机选择某个服务器发来的 DHCPOFFER，并广播一个包含：

   • 请求的 IP 地址（Option 50）
   • 服务器标识符（Option 54）
     的 DHCPREQUEST 消息。

4. DHCPACK 或 DHCPNAK

   • 被选中的服务器发送 DHCPACK 表示成功分配；
   • 若地址不可用（被抢占或配置冲突），则服务器发送 DHCPNAK 拒绝请求；
   • 其他服务器清除该客户机相关状态。

地址冲突检测与释放

• 客户机收到 DHCPACK 后，通常会通过 ARP 探测新地址是否被占用（ACD）；
• 如果检测到地址冲突，发送 DHCPDECLINE 消息给服务器；
• 客户机等待默认的 10 秒后可重试；
• 如果在租约未过期前释放地址，发送 DHCPRELEASE 消息。

已有地址的情况

• 续租：客户机直接发送 DHCPREQUEST 请求当前地址，服务器回应 DHCPACK 或 DHCPNAK；
• 仅请求额外信息：使用 DHCPINFORM 消息，表示地址已存在但需要其他配置参数（例如 DNS、NTP 等），服务器回应 DHCPACK 提供附加信息。

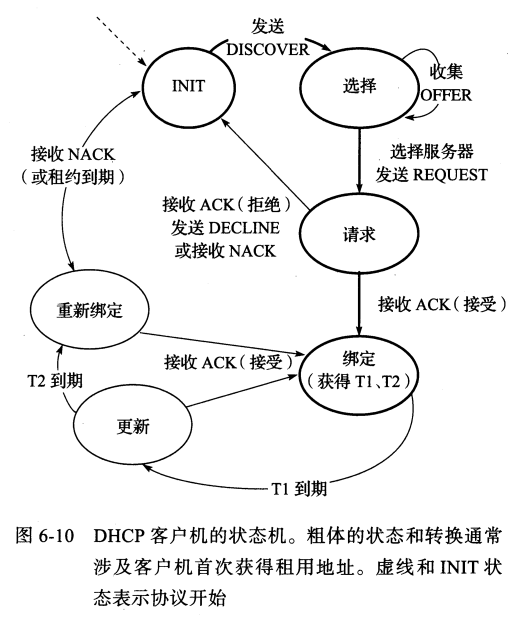

DHCP状态机

DHCP 协议在客户机和服务器中运行一个状态机，用于指示下一步应处理的消息类型。状态机的转换由消息的发送、接收或定时器超时触发。

客户机的状态机从 INIT（初始）状态开始，此时客户机尚未获得任何网络配置。状态机的主要流程如下：

• INIT：客户机没有任何信息，广播发送 DHCPDISCOVER 消息。
• SELECTING：接收来自多个服务器的 DHCPOFFER 消息，等待选择合适的服务器和 IP 地址。
• REQUESTING：客户机决定使用某个 DHCPOFFER 后，发送包含服务器标识符的 DHCPREQUEST 消息。
  • 若收到 DHCPACK，进入 BOUND 状态；
  • 若收到 DHCPNAK，返回 INIT 状态；
  • 若收到不需要的地址的 DHCPACK，发送 DHCPDECLINE 并返回 INIT 状态。
• BOUND：客户机已获得有效 IP 地址和配置，可正常通信。此状态下，地址有效期受到租约时间 T 的限制。
• 在 BOUND 状态下：
  • 当租约的一半时间（T1）到期，客户机进入 RENEWING 状态，尝试与原服务器更新租约；
    • 若收到 DHCPACK，成功更新，返回 BOUND；
    • 若失败，等待 T2。
  • 当 T2 到期，客户机进入 REBINDING 状态，尝试与任意服务器重新获得地址；
    • 若仍失败，租约到期，客户机释放地址，返回 INIT 或断开网络连接。

DHCPv6

随着 IPv6 的引入，原有的基于 IPv4 的 DHCP 协议已无法满足需求，因此定义了新的 DHCPv6 协议（详见 [RFC8415]）。DHCPv6 的设计目标是为 IPv6 网络提供动态地址分配和其他配置参数的传输。

• 地址分配方式：
  • 支持 无状态 和 有状态 两种配置方式：
    • 无状态（Stateless）：仅分发其他配置信息（如 DNS），不分发地址。
    • 有状态（Stateful）：与 DHCPv4 类似，负责地址分配和管理。
  • 与 IPv6 的自动配置机制（SLAAC）协同工作。

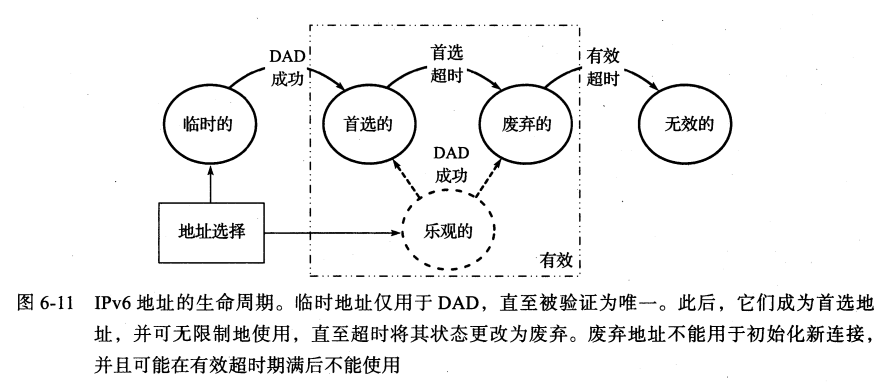

IPv6生命周期

IPv6地址可能会经历以下几个主要状态：

• 临时（Tentative）状态：

  • 地址刚刚被生成或分配后，尚未完成重复地址检测（DAD）。
  • 在该状态下，地址通常不可用于一般通信，但可以用于邻居发现（Neighbor Discovery，详见第8章）。
  • 重复地址检测用于确保网络中没有其他设备使用相同地址。

• 乐观（Optimistic）状态：

  • 一种改进的DAD机制 [RFC4429]。
  • 在DAD未完成前允许该地址有限用途（例如，尽快响应某些延迟敏感服务）。
  • 尽管地址尚未完全通过DAD验证，但它可以临时参与部分通信。
  • 该地址可能同时处于乐观状态和其他如“废弃”等状态，表示在逻辑上仍未可用。

• 首选（Preferred）状态：

  • 地址已完成DAD检查，可以正常用于所有通信。
  • 地址处于有效使用期内，可以作为源地址或目标地址。
  • 所有正常通信在此状态下进行。

• 废弃（Deprecated）状态：

  • 首选地址的有效期（Preferred Lifetime）过期后进入该状态。
  • 地址仍可用于已有连接（如 TCP 会话），但不可用于新连接的发起。
  • 此状态用于平滑迁移，防止中断已有通信。

• 无效（Invalid）状态：

  • 地址的整体有效期（Valid Lifetime）过期后，将被完全撤销。
  • 此时地址不能用于任何用途，必须从接口中删除。

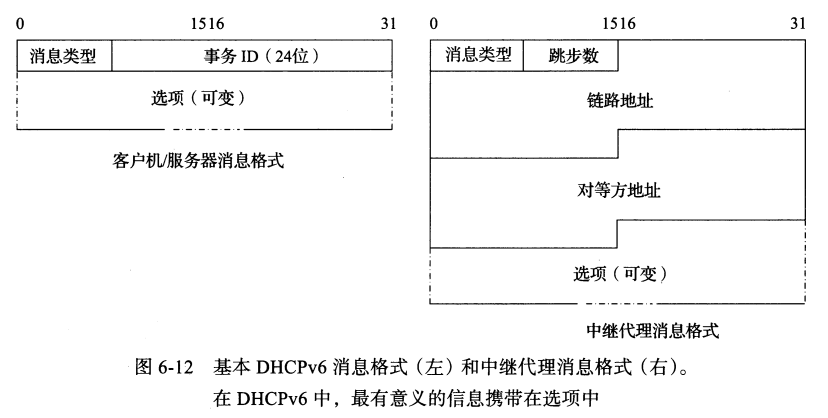

DHCPv6消息格式

DHCPv6 消息通过 UDP/IPv6 数据报进行封装，客户端使用端口 546，服务器使用端口 547（详细内容见第10章）。消息通常从客户端发送到 DHCPv6 服务器或中继代理，使用主机的链路本地地址作为源地址。

DHCPv6 消息格式有两种类型。一种是基本格式，适用于客户端与服务器之间的通信，结构中包含消息类型、事务 ID 和一组可扩展的选项。选项部分可用于传递分配的地址、DNS、租约时间等配置信息。

另一种是中继消息格式，适用于中继代理和服务器之间的通信。它在基本格式的基础上增加了链路地址和对等方地址字段。链路地址字段表示客户端所在链路的地址，而对等方地址字段表示中继代理接收到该消息时的源地址，即客户端的地址。

被中继的原始 DHCP 消息则封装在一个选项中。需要注意的是，中继转发可能是链式的，一个中继代理可以转发来自另一个中继代理的消息，这种机制提升了 DHCPv6 在复杂网络结构中的适应能力。

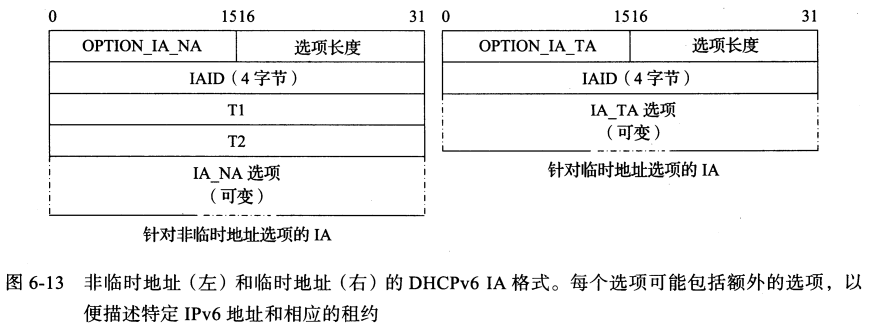

身份关联

身份关联（IA）是 DHCPv6 中客户机与服务器之间用于标识一组地址的标识符。每个请求地址的客户机接口必须至少包含一个 IA，并通过唯一的 IAID（身份关联标识符）标识。每个 IA 只能关联一个接口。

IA 包含的配置信息包括一个或多个 IPv6 地址，以及每个地址对应的租约信息：首选生命周期、有效生命周期和租期控制参数（T1 和 T2）。这些地址可以是常规地址，也可以是临时地址。临时地址通过引入随机数生成，有助于提升用户隐私，通常与常规地址同时分配，并定期更新。

当服务器为某个 IA 分配地址时，会根据链路、客户机标识（如 DUID）及其他请求选项执行策略决策，从而选择适当的地址集返回给客户端。

DHCP唯一标识符

DHCP唯一标识符（DUID）用于标识一台DHCPv6客户机或服务器，并被设计为可持续一段时间。服务器用它标识所选地址（作为IA的一部分）对应的客户机和配置信息，客户机用它标识感兴趣的服务器。DUID长度是可变的，对于大多数用途来说，客户机和服务器将它看作一个不透明的值。

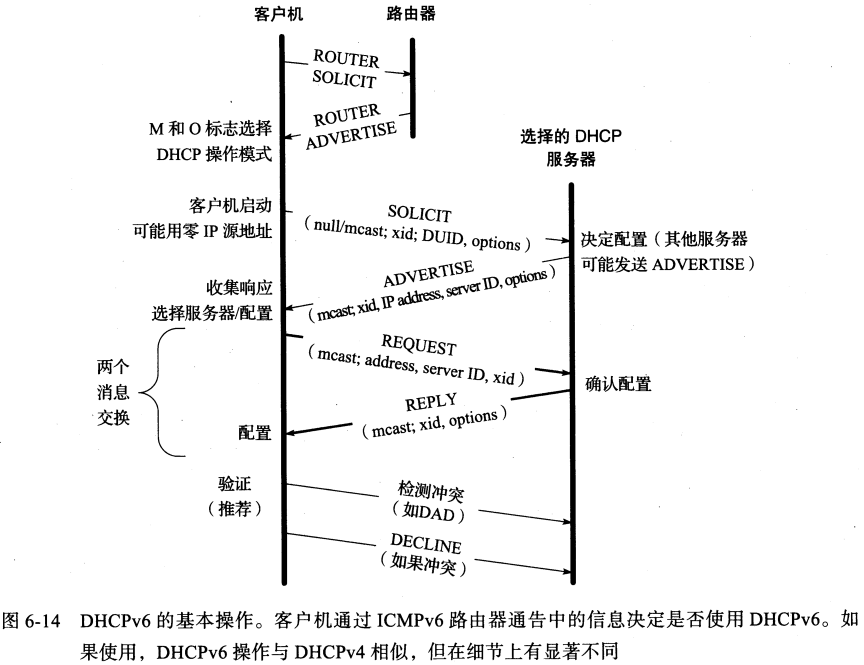

协议操作

1. 判断是否启用 DHCPv6：

   • 客户端接收 ICMPv6 路由器通告，查看其中的 M 位和 O 位：
     • M = 1：使用 DHCPv6 获取地址。
     • O = 1：使用 DHCPv6 获取附加信息（如 DNS）。
     • M = 0 且 O = 0：完全使用无状态地址自动配置（SLAAC）。

2. 初始化阶段：

   • 客户端生成链路本地地址。
   • 执行路由器发现操作，确认网络是否有路由器存在。

3. 发现服务器（四消息交换）：

   • 客户端组播发送 DHCPSOLICIT 消息，寻找 DHCPv6 服务器。
   • 一个或多个服务器响应 DHCPADVERTISE 消息，提供配置信息。
   • 客户端发送 DHCPREQUEST，选择其中一个服务器进行请求。
   • 服务器回复 DHCPREPLY，确认地址和配置信息，完成绑定。

4. 简化流程（两消息交换）：

   • 如果客户端已知服务器位置，或仅需获取非地址类信息，可跳过前两步。
   • 客户端直接发送 DHCPREQUEST，服务器回复 DHCPREPLY。

5. 绑定标识与管理：

   • 每个地址绑定由以下三要素标识：
     • DUID（客户端标识符）
     • IA 类型（临时、非临时或前缀）
     • IAID（身份关联标识符）
   • 每个绑定可能包含多个地址租约，一个事务可处理多个绑定。

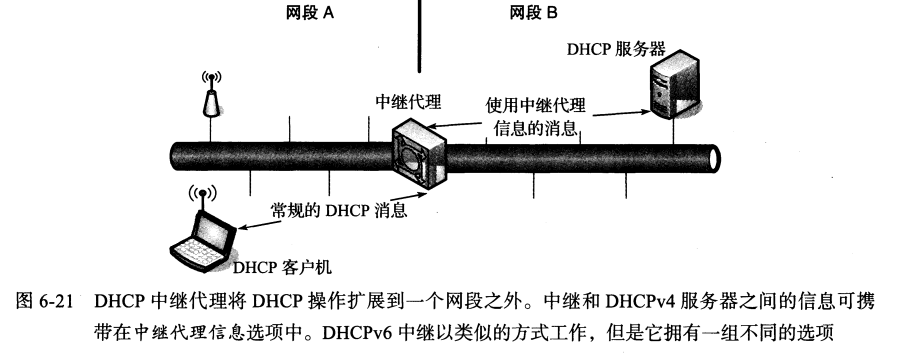

DHCP中继

DHCP 中继代理的作用是将客户机的广播请求转发到远端的 DHCP 服务器，并将服务器的应答消息返回给客户端。这一机制允许网络中只部署少量中心化的 DHCP 服务器，同时服务多个子网，从而简化网络管理并提高灵活性。

网段A（含客户端） <–> 中继代理 <–> DHCP服务器 <–> 网段B。

中继代理的关键操作包括：

• 接收广播请求：如 DHCPDISCOVER（v4）或 DHCPSOLICIT（v6）；
• 封装并转发为单播消息：发送到指定的 DHCP 服务器；
• 将服务器响应转回客户端：解封装并广播或单播转发给对应客户端。

在 DHCPv4 中，中继使用 giaddr 字段标识客户端所属子网；在 DHCPv6 中，中继使用 RELAY-FORW 和 RELAY-REPL 消息，并包括 link-address 和 peer-address 等字段。

DHCP认证

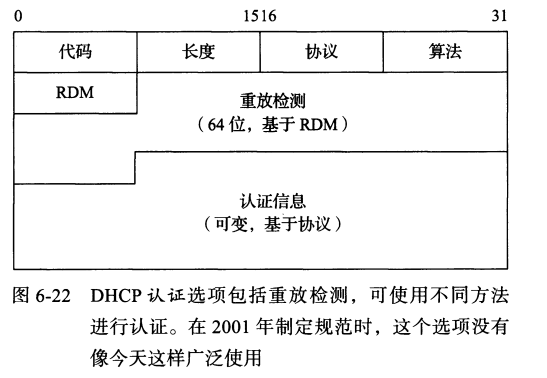

认证选项格式

• Code：90
• Length：认证选项总长度（不含 Code 和 Length）
• Protocol / Algorithm / RDM：指定使用的协议、认证算法和重放检测机制
• Replay Detection Field：用于检测消息重放（例如时间戳、序列号）
• Authentication Information：认证信息字段，可包括共享密钥或消息认证码（MAC）

认证方法

简单认证（协议和算法字段为 0）

• 使用一个共享的静态令牌（如密码、文本字符串）
• 客户机和服务器必须配置相同的令牌
• 缺乏强加密，易被截获，安全性较差
• 可防止误配置和偶发错误

延期认证（协议和算法字段为 1）

• 客户机在 DHCPDISCOVER 或 DHCPINFORM 中加入认证选项
• 服务器在 DHCPOFFER 和 DHCPACK 中返回认证信息
• 使用消息认证码（MAC）确保消息来源可信且内容完整
• 需要客户机与服务器之间预共享密钥

重放攻击检测（Replay Detection）

• 由 RDM（Replay Detection Method）字段决定
• 若 RDM 为 0，重放检测字段为单调递增值（如时间戳）
• 检测机制能阻止攻击者捕获、存储、重放旧消息

应用限制

尽管认证机制提升了安全性，但在实际应用中并不常见，原因包括：

• 客户机和服务器之间需分发和维护共享密钥，部署复杂
• 认证机制提出较晚，DHCP 已广泛部署，难以回溯修改

无状态地址自动配置

无状态地址自动配置（Stateless Address Autoconfiguration, SLAAC）允许主机无需人工干预或 DHCP 服务器就能自动配置 IP 地址，特别适用于链路本地通信。对于全球可路由地址，仍可能需要路由器协助或 DHCP 参与。

IPv4链路本地地址的动态配置

主机在没有手动配置和 DHCP 响应时，随机从地址池中选择一个地址。使用 ARP 检查该地址是否冲突（冲突则重试）。

• 标准：RFC3927
• 地址范围：169.254.1.0 至 169.254.254.255（子网掩码 255.255.0.0）

仅在本地链路通信中有效，不能跨路由器使用。常用于简易的点对点或小型局域网环境中。

链路本地地址的IPv6 SLAAC

定义于 [RFC4862]，目标是主机自动生成链路本地 IPv6 地址。可独立工作（无路由器），也可与路由器通告结合生成全球地址。可配合 DHCPv6（无状态模式）获取额外配置项

SLAAC 地址生成流程如下：

• 生成链路本地地址：地址前缀为 fe80::/10，接口标识符来自 MAC 地址或临时生成，地址设为“临时”状态，进行重复地址检测（DAD）。

• 重复地址检测（DAD）：发送 ICMPv6 邻居请求，判断地址是否被使用。收到邻居通告即判定地址冲突，放弃使用。DAD 失败时需手动配置或重新尝试地址生成。

全球地址生成（当有路由器时）：路由器通告（RA）中提供前缀及标志，主机将前缀 + 接口标识符组合成全球地址，地址有效性和首选时间由通告中字段决定。

IPv6 自动配置通常不适用于需要精确地址管理的网络。链路本地地址（如 fe80::）不可用于 Internet 通信，仅适用于局部网络、无路由器环境或简单设备初始化。

自动配置成功 ≠ 网络配置成功，DNS/路由常需另配

DHCP和DNS交互

DHCP 客户机获取 IP 地址时，通常同时获取 DNS 服务器地址。DNS 服务器用于将域名解析为 IP 地址，是访问互联网的基础，没有 DNS，用户几乎无法访问现代网络资源。

本地 DNS 可处理局域网中的专用域名映射（如 .home），一般需手工配置，繁琐且易出错。

动态 DNS 可自动更新名称与 IP 地址的映射，DHCP/DNS 可集成于同一服务中（如 Linux dnsmasq）。

集成式 DHCP/DNS 示例机制：

1. 客户机发送 DHCPREQUEST，包含客户端标识符或主机名
2. DHCP 服务器分配 IP 并发送 DHCPACK
3. 在回应前，DNS 内部数据库同步更新映射
4. 后续 DNS 请求可直接解析该客户机的主机名与 IP 地址

实现自动化的主机名解析，简化局域网管理，避免手动同步主机名与 IP 地址，减少配置错误。

以太网上的PPP

PPPoE（PPP over Ethernet）用于在以太网链路上传输PPP协议，常用于宽带接入（如 DSL）。替代DHCP用于网络配置，支持身份认证、加密、压缩和IP地址协商。

PPPoE 的主要优势

• 点对点连接模型：每个用户建立独立的 PPP 会话，支持差异化配置
• 支持认证机制：例如 PAP、CHAP，可绑定用户名密码
• 可计费与审计：ISP 可追踪用户行为和使用时间
• 适用于 ISP 无需分配公网 IP、客户端仍能上网的场景（结合 NAT）

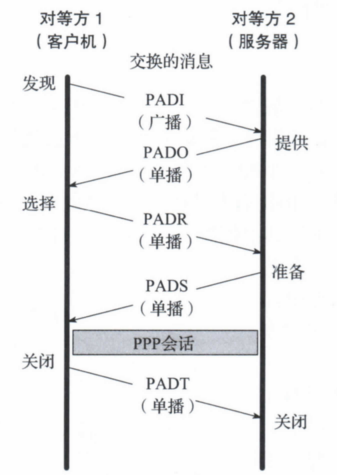

协议过程

发现阶段消息交换（PAD，PPPoE Active Discovery）：

消息	方向	描述
PADI	客户机 → 广播	寻找PPPoE服务器
PADO	服务器 → 客户机	响应请求，提供连接信息
PADR	客户机 → 服务器	选择一个服务器，发起连接请求
PADS	服务器 → 客户机	确认连接，分配会话ID
PADT	任意一方 → 对方	终止PPP会话

• 所有消息都封装在以太网帧中，使用 EtherType 0x8863（发现）或 0x8864（PPP会话）

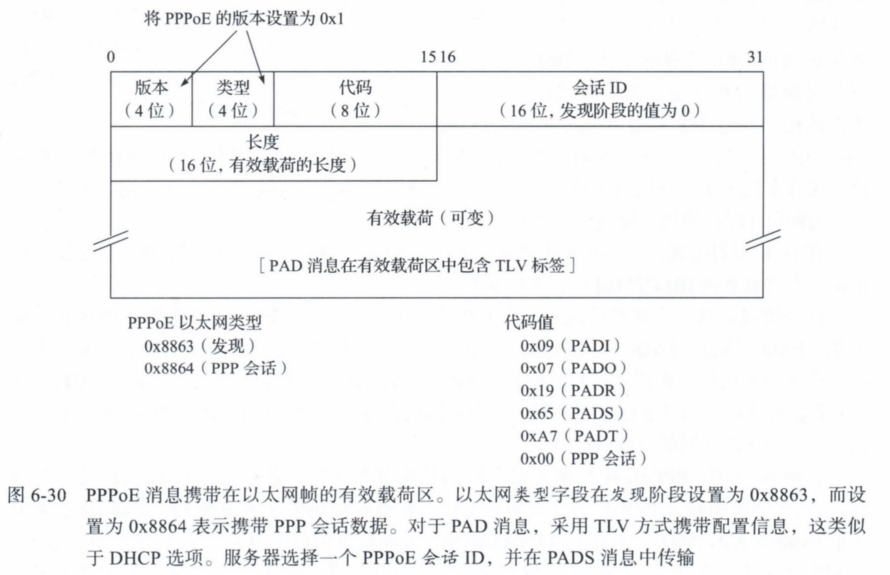

• 消息格式中包含：
  • Version（通常为1）
  • Type
  • Code（区分消息类型）
  • Session ID
  • Payload：使用 TLV（Type-Length-Value）结构，类似 DHCP 选项
