每天宜搭宜搭小知识—报表组件—柱线混合图
欢迎有宜搭各种需求的人来扰
1. 简介
1.1 使用场景
柱状图，可以直观的看到各组数据差异性，强调个体之间的比较；
折线图，可用来分析某类产品随时间变化的销售情况，从而进一步预测未来的销售情况；

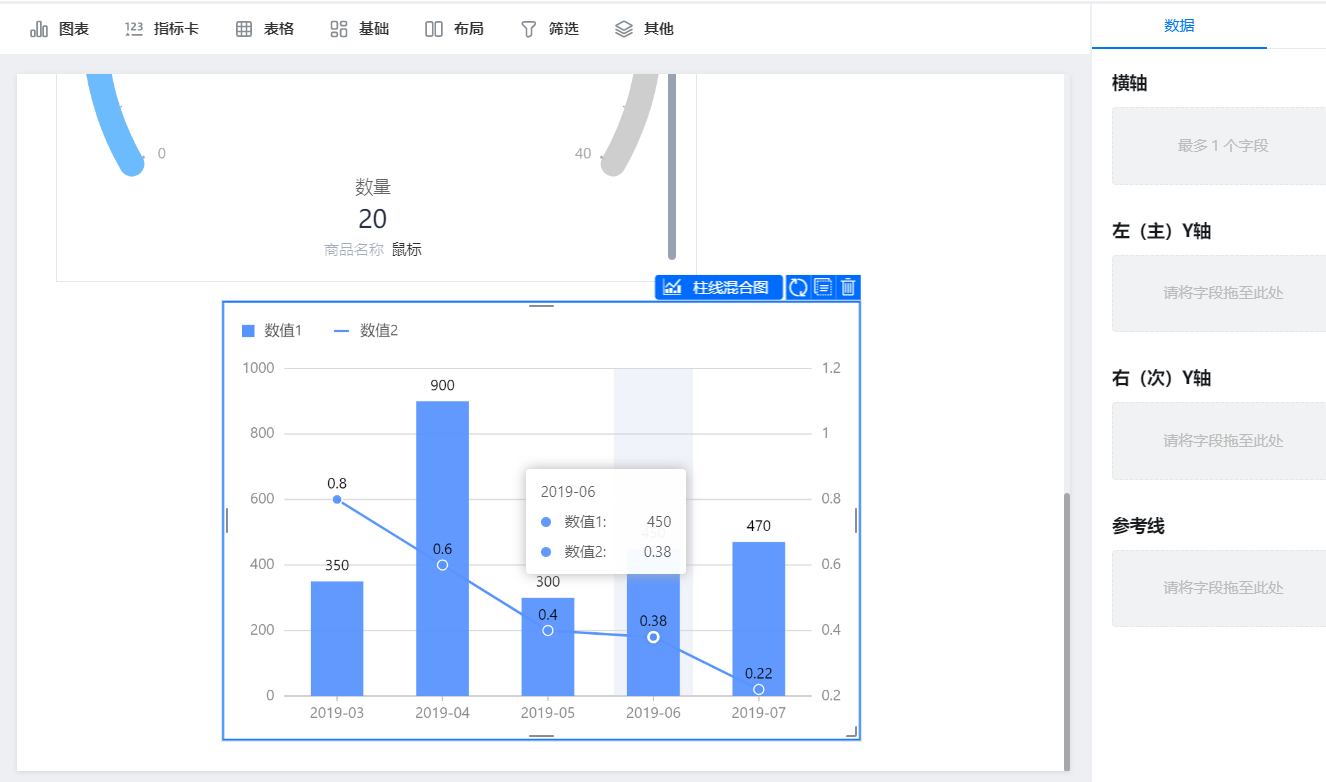

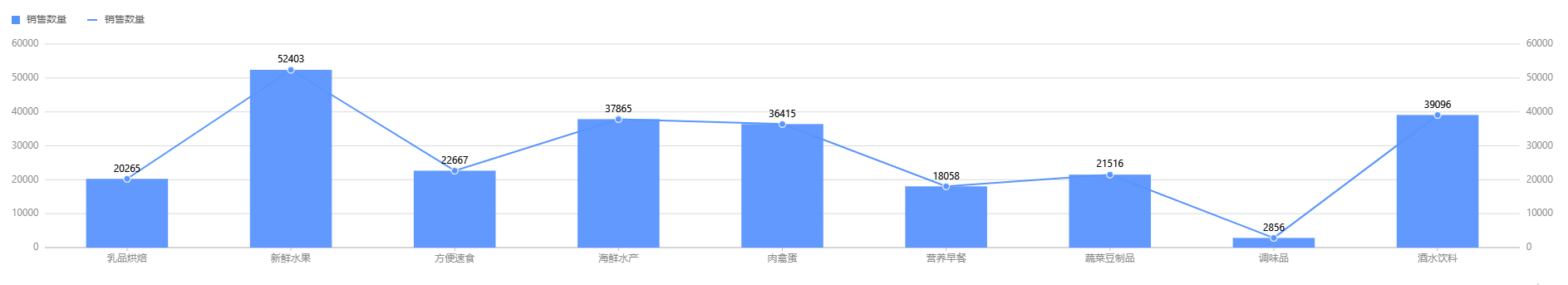

柱线混合图，则可以同时展示柱状图和折线图

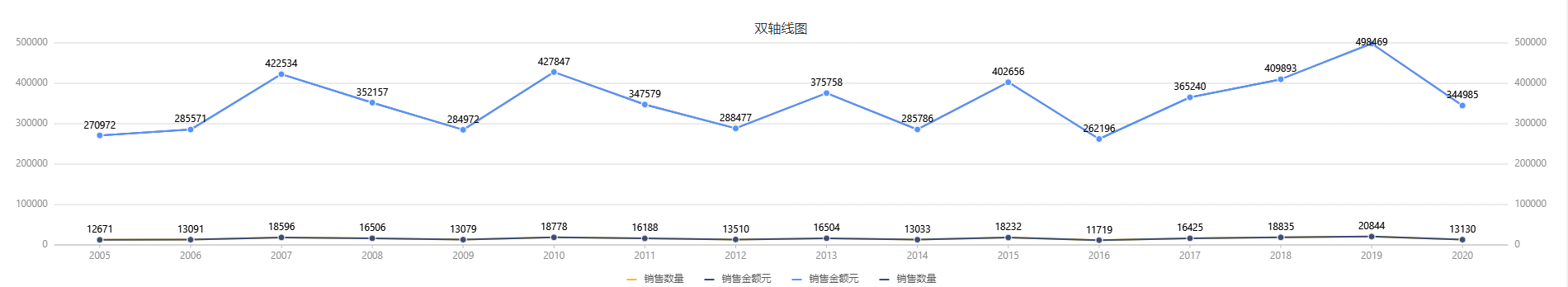

组件类型：柱线混合、线柱混合、双轴线图（都在样式设置）
亮点：可以自行控制组件的大小和随意移动组件位置（靠左、居中、靠右）
1.2 基本要求
柱线混合图的基本要求如下：
| 横轴 | 左（主）Y轴 | 右（次）Y轴 | 参考线 |
| 最多1个字段 | 可多选字段，最多30个字段 | 可多选字段，最多30个字段 | 可多选字段，最多30个字段 |
2. 操作步骤
2.1 选择组件，配置数据集

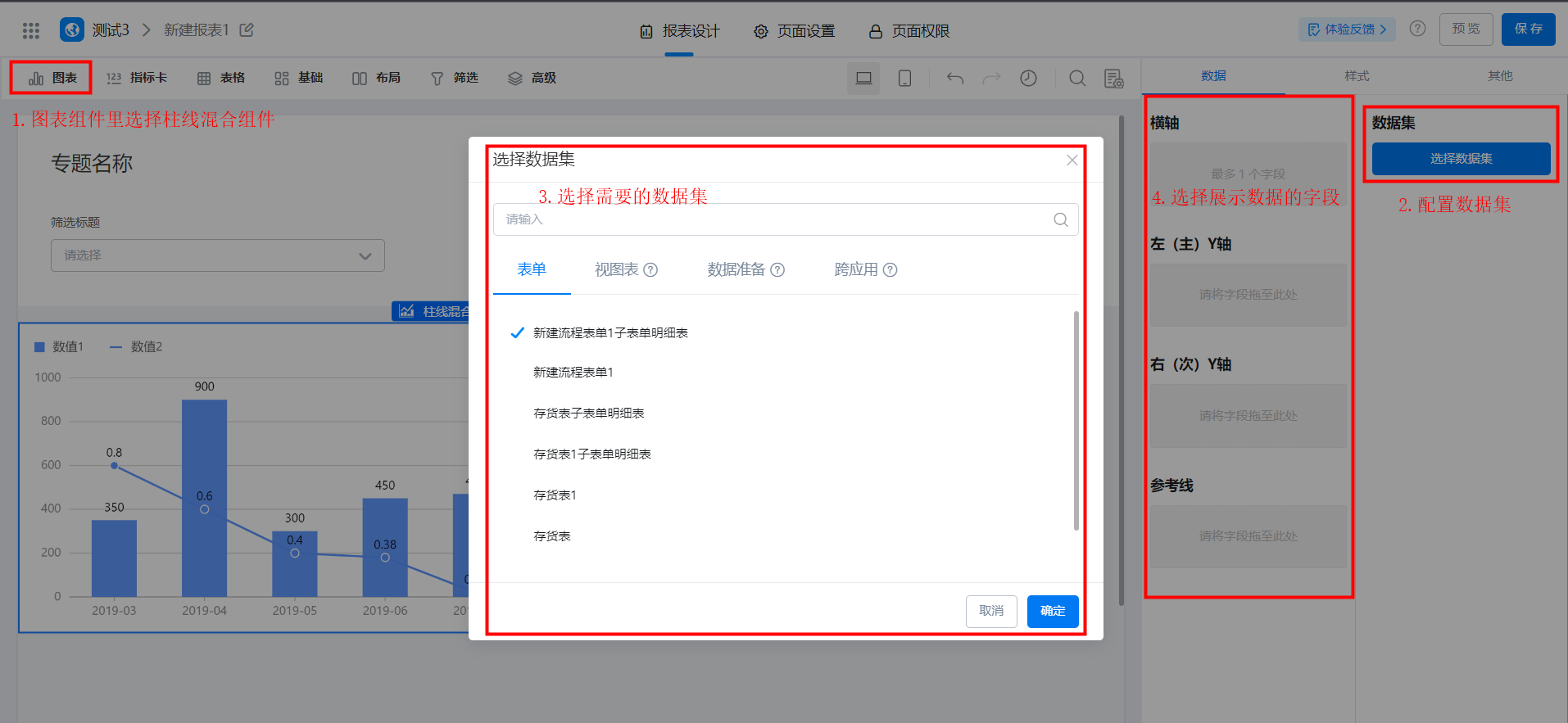

创建报表，添加柱线混合图，选择一个数据集
2.2 选择图表展示字段

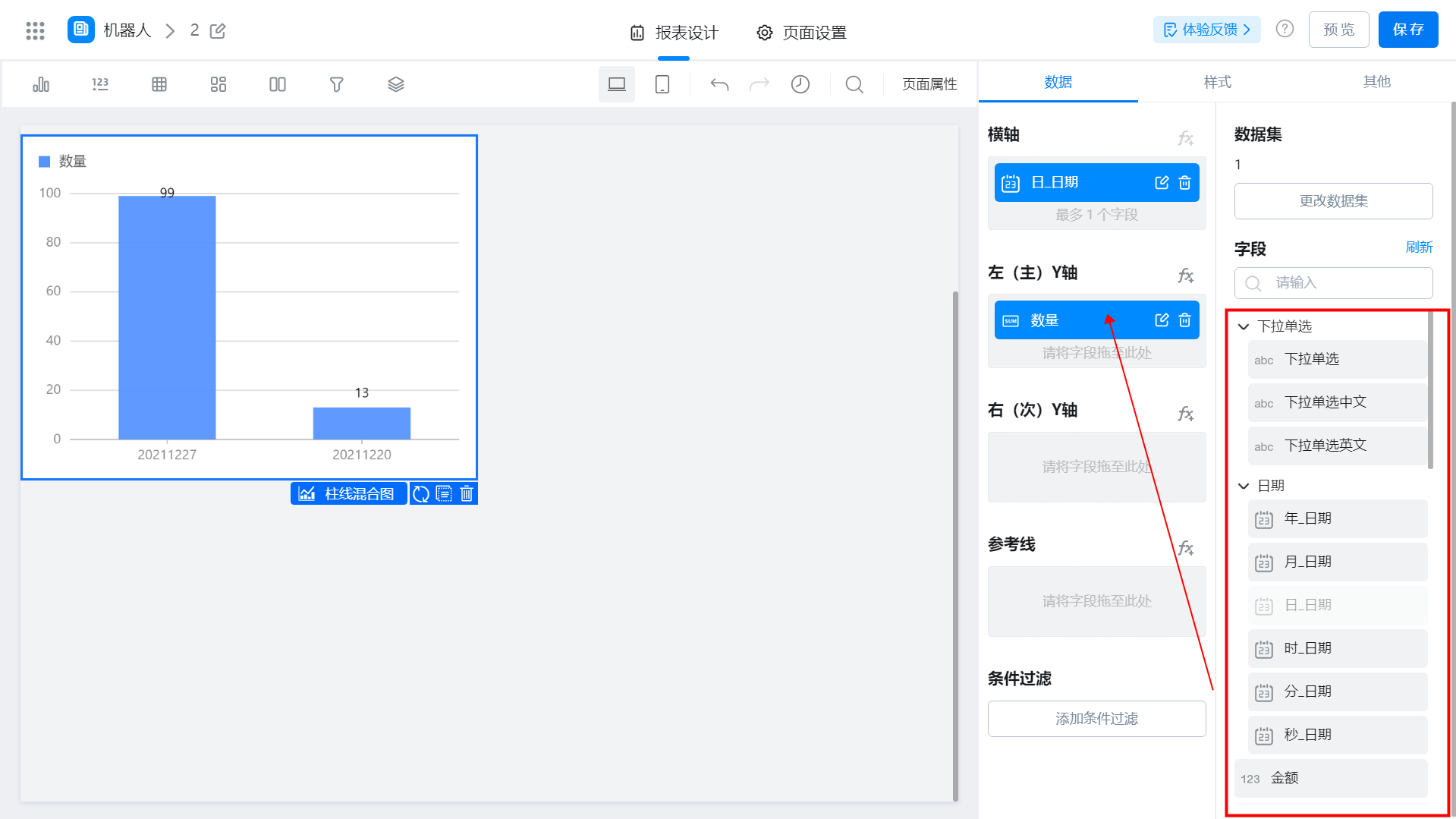

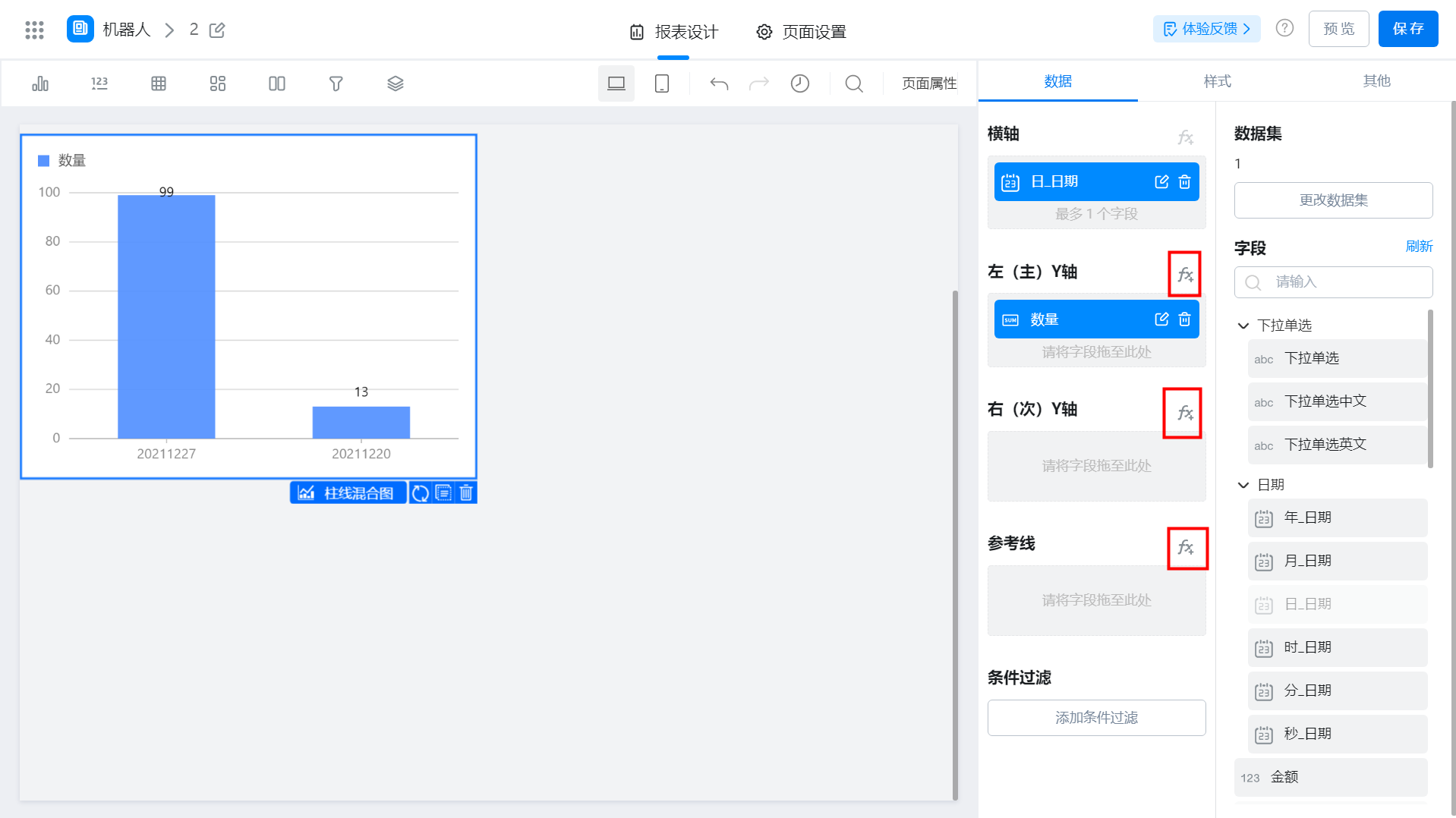

将右边的字段拖动放到【横轴】、【左Y轴】、【右Y轴】、【参考线】上
- 横轴：展示柱图的 X 轴
- 左 Y 轴：展示柱图的左 Y 轴
- 右 Y 轴：展示柱图的右 Y 轴
- 参考线：支持配置多条
- 条件过滤：支持
可以直接选择数据集下的字段，也可以通过公式生成，如何使用公式请查看 报表公式

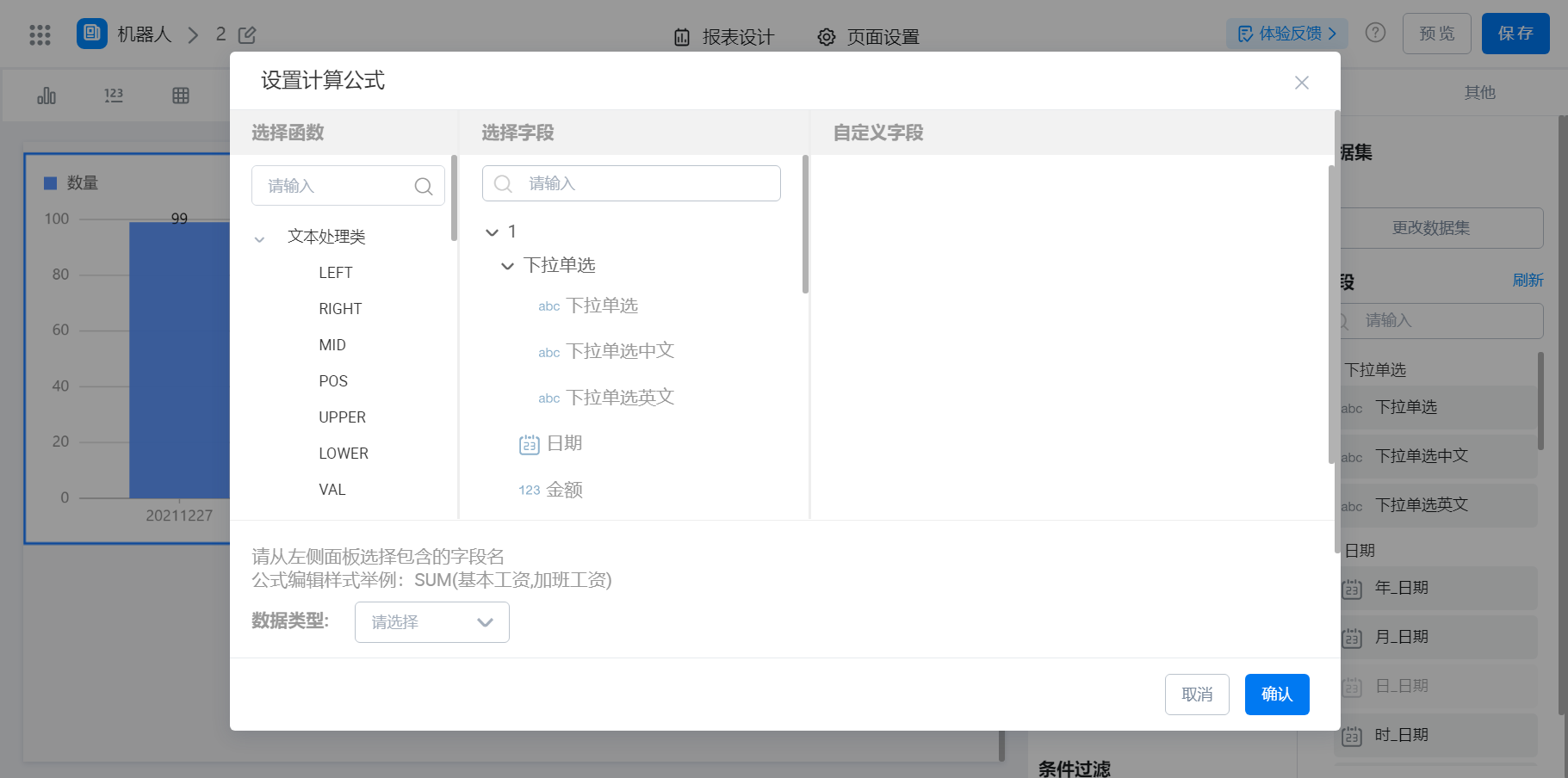

设置公式
2.3 配置数据

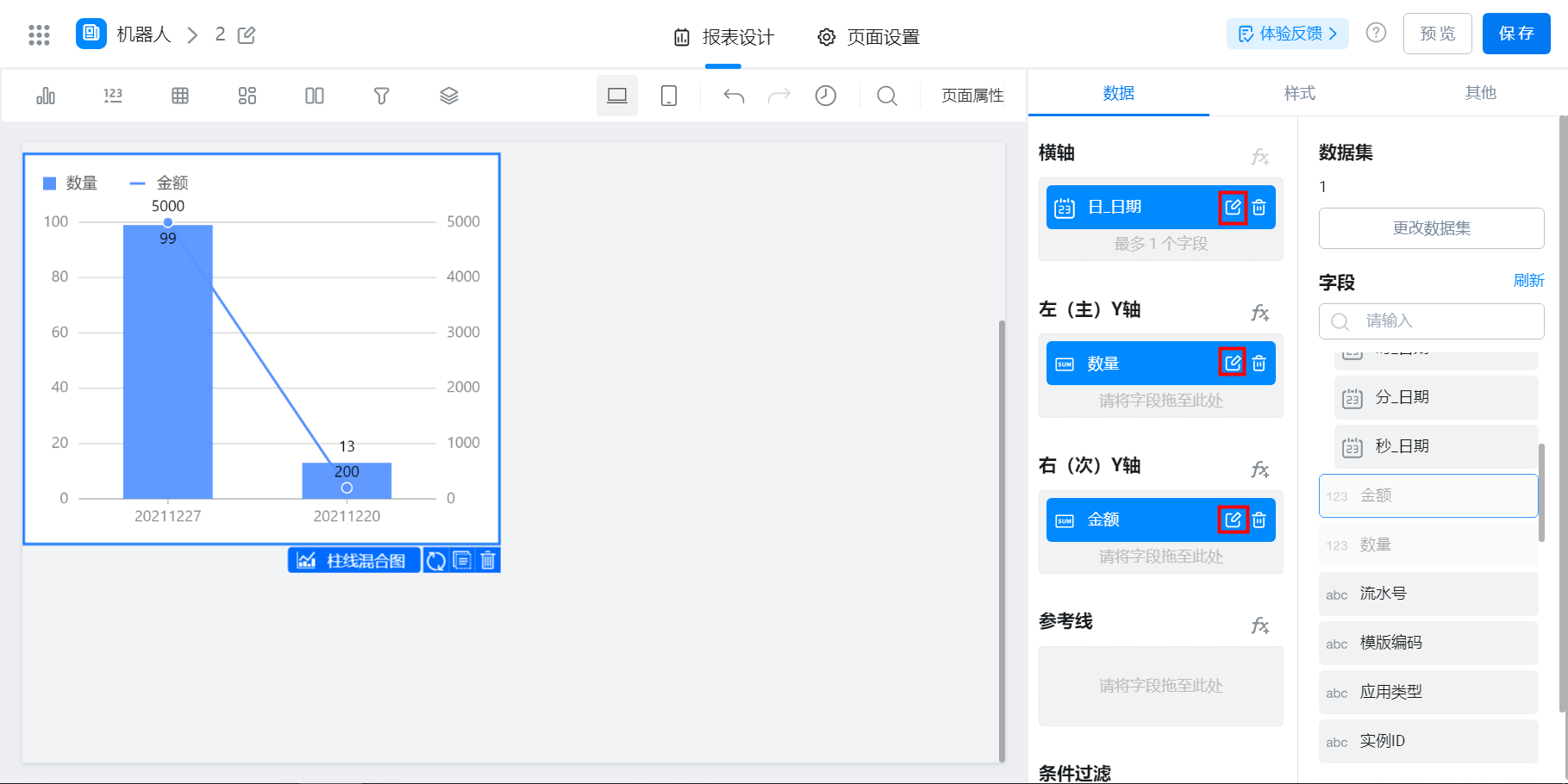

鼠标移到右侧横轴，左轴等，点击字段右侧的编辑（
）按钮进入，如图：
报表编辑页面
2.3.1 聚合（Y轴）
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48901560
2.3.2 排序（横轴、Y轴）
注：柱状图的排序，横轴、纵轴与分组只支持其中一项的设置
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48901784
2.3.3 格式化（横轴、Y轴）
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48901872
2.3.4 链接（Y轴）
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48901972
2.3.5 图形样式（Y轴）
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48902261
2.3.6 字段信息（横轴、Y轴）
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48902350
2.3.7 参考线样式
此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/48902535
2.4 样式设置

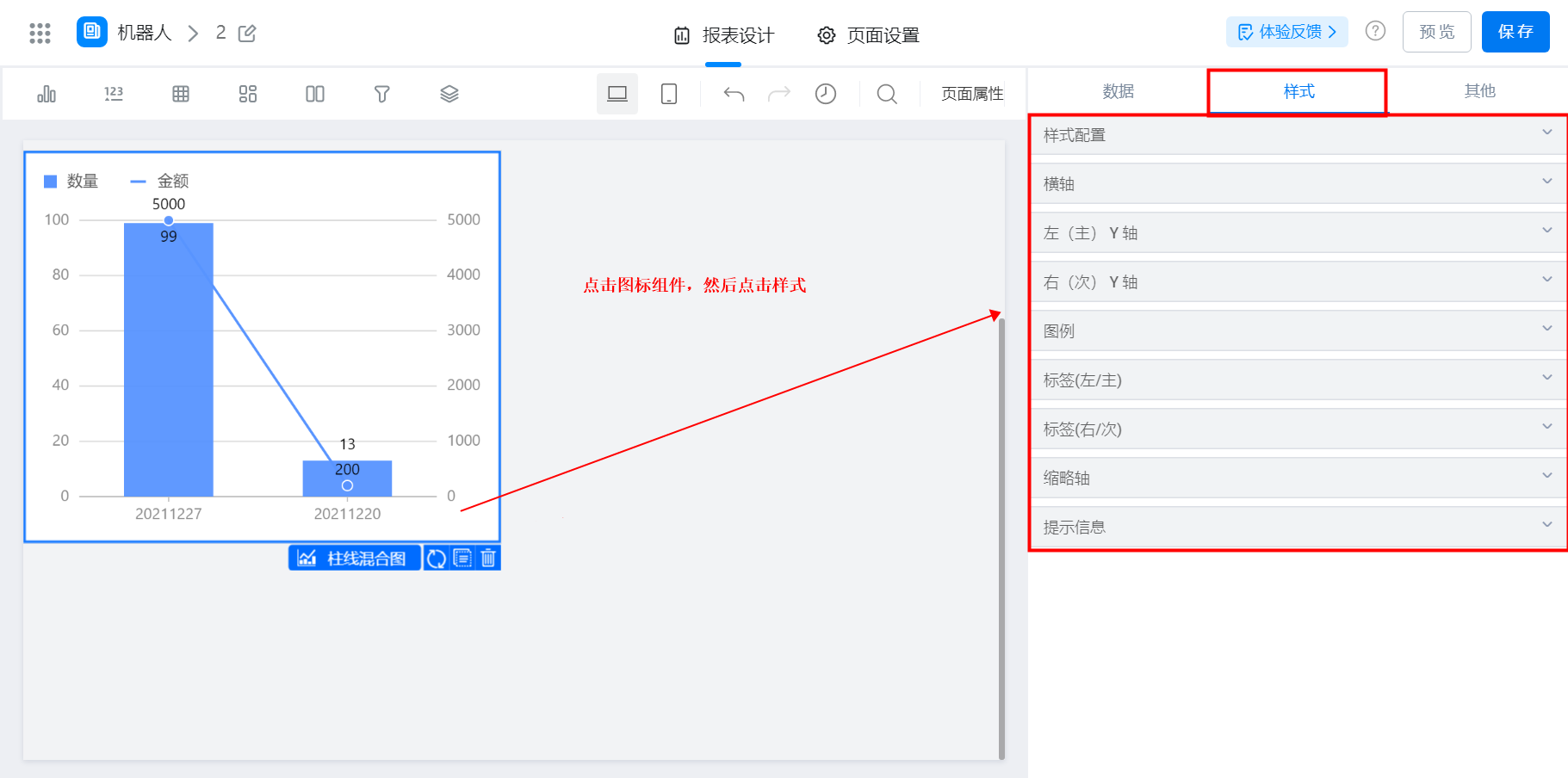

分为八小类，样式配置、横轴、左（主）Y轴、右（次）Y轴、图例、标签（左右）、缩略轴、提示信息，如图：
样式设置
2.4.1 样式配置
支持调整颜色
图表类型：柱线混合图、线柱混合与双轴线图
柱图配置：柱形的粗线与堆叠图切换

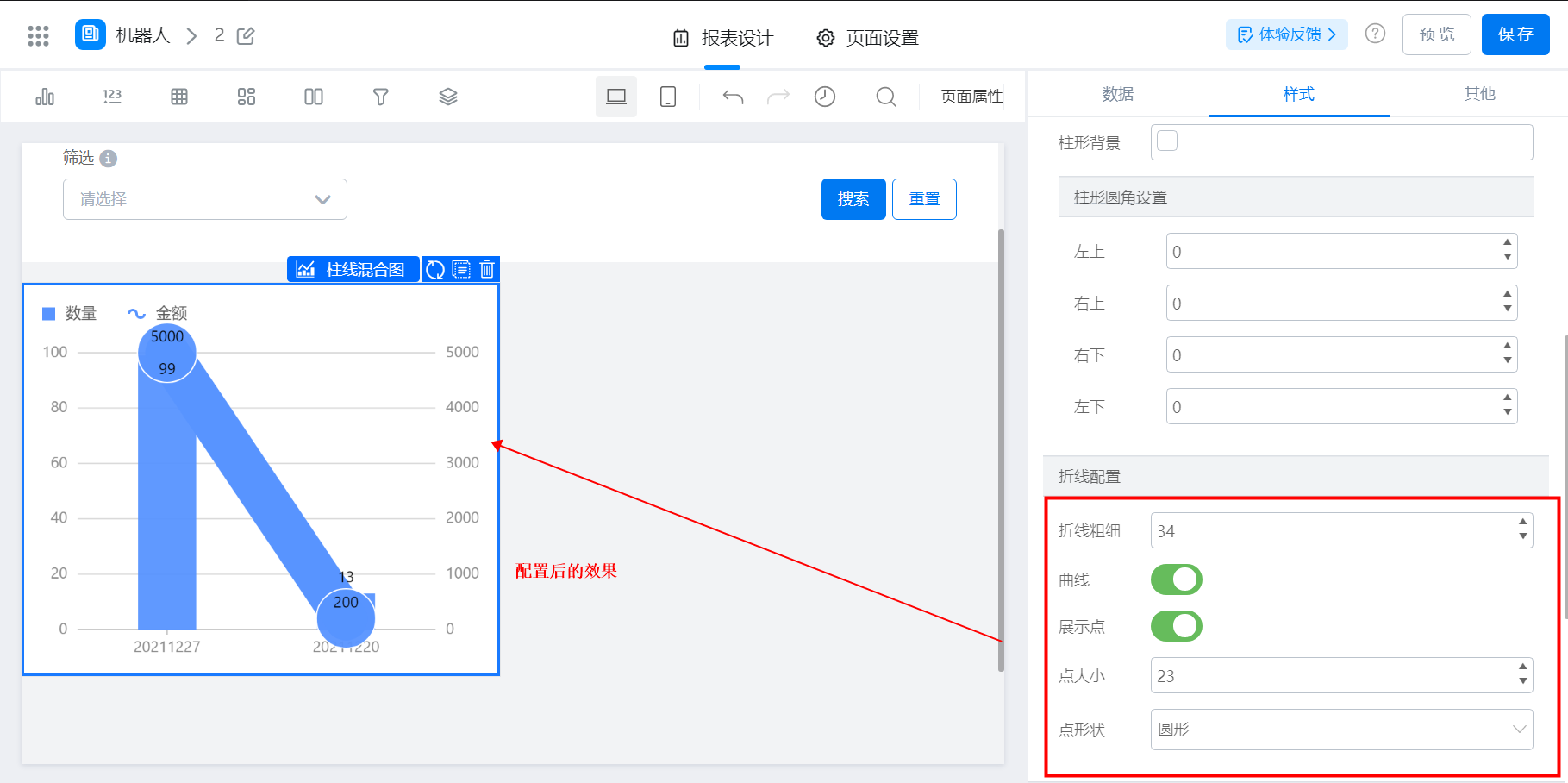

折线配置：支持配置折线粗细、曲线、展示点、大小、点形状

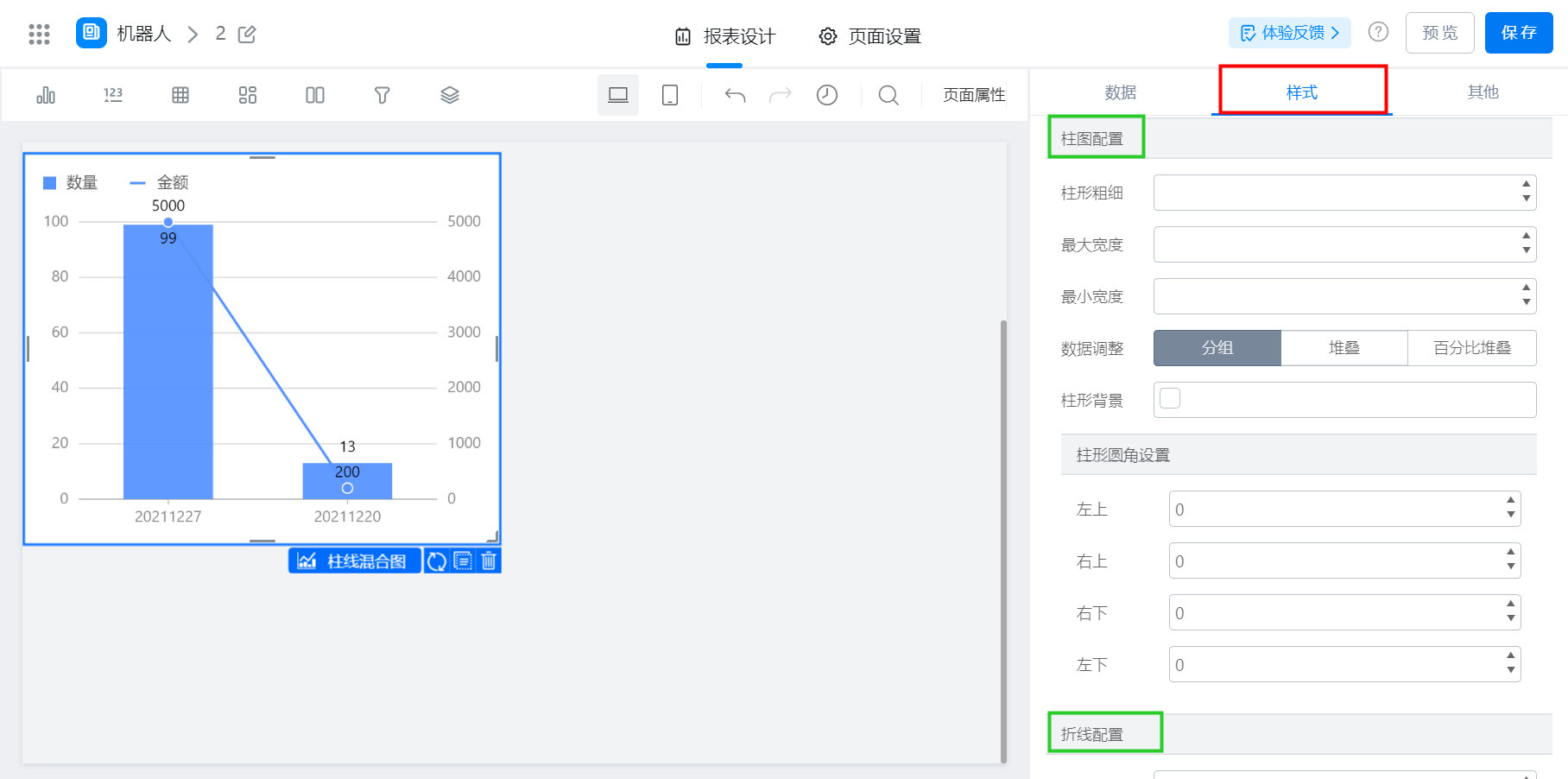

样式配置
设置后的展示效果

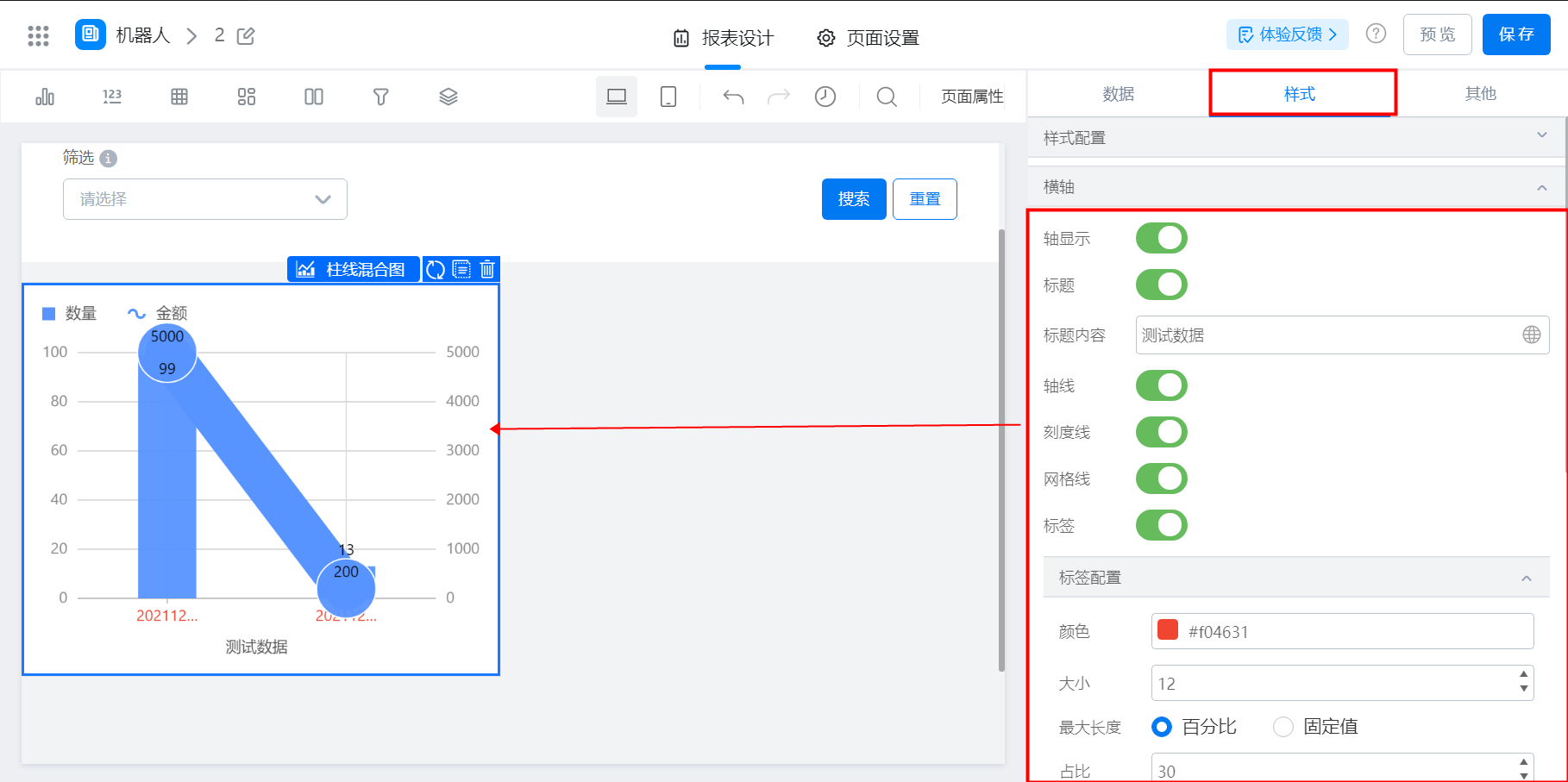

2.4.2 横轴
常用的一些基础配置，都可以实际体验来查看效果，如图：

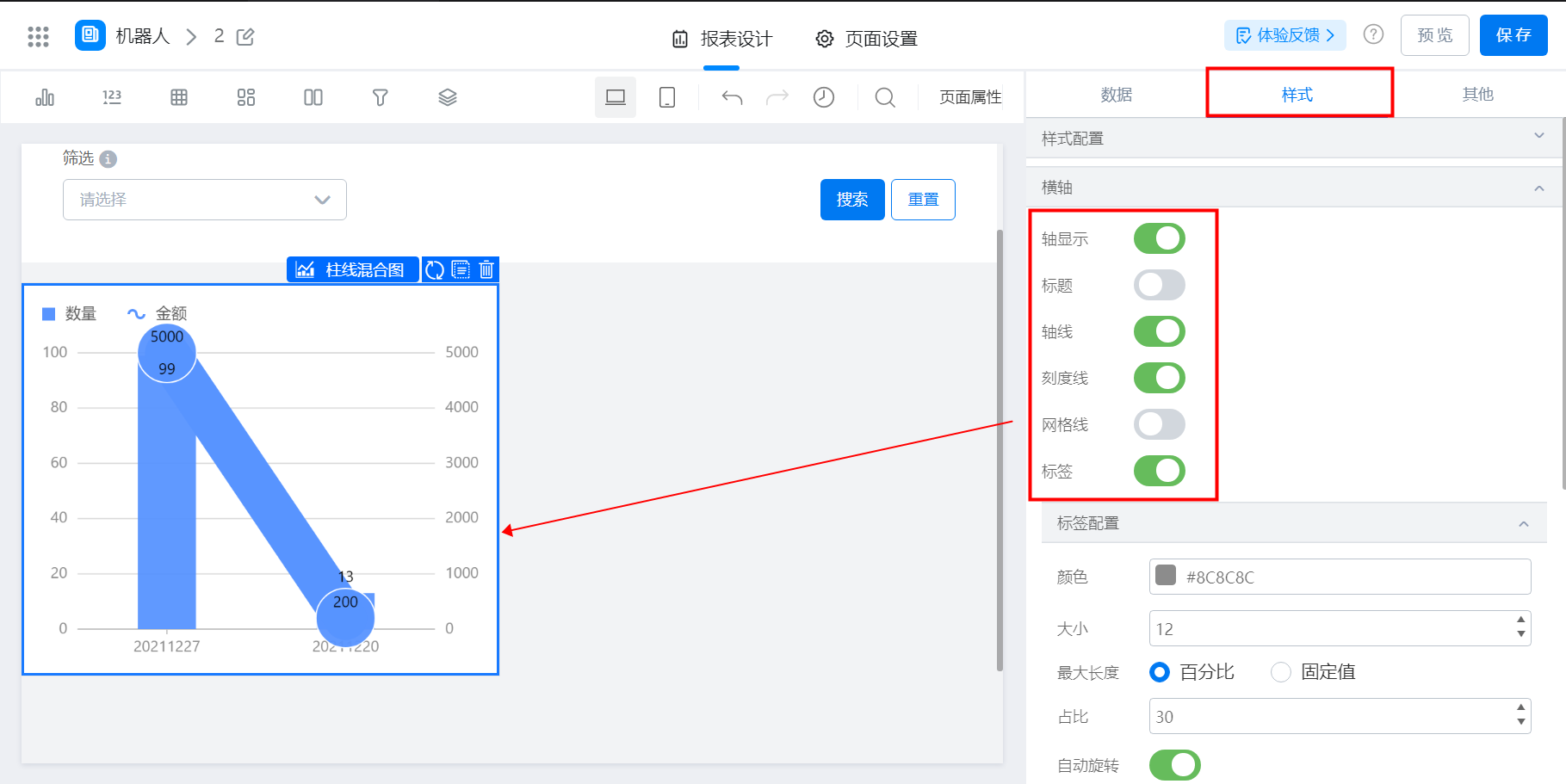

横轴设置
设置后的展示效果
2.4.3 Y轴（左、右）
常用的一些基础配置，和横轴的设置大同小异，如图：

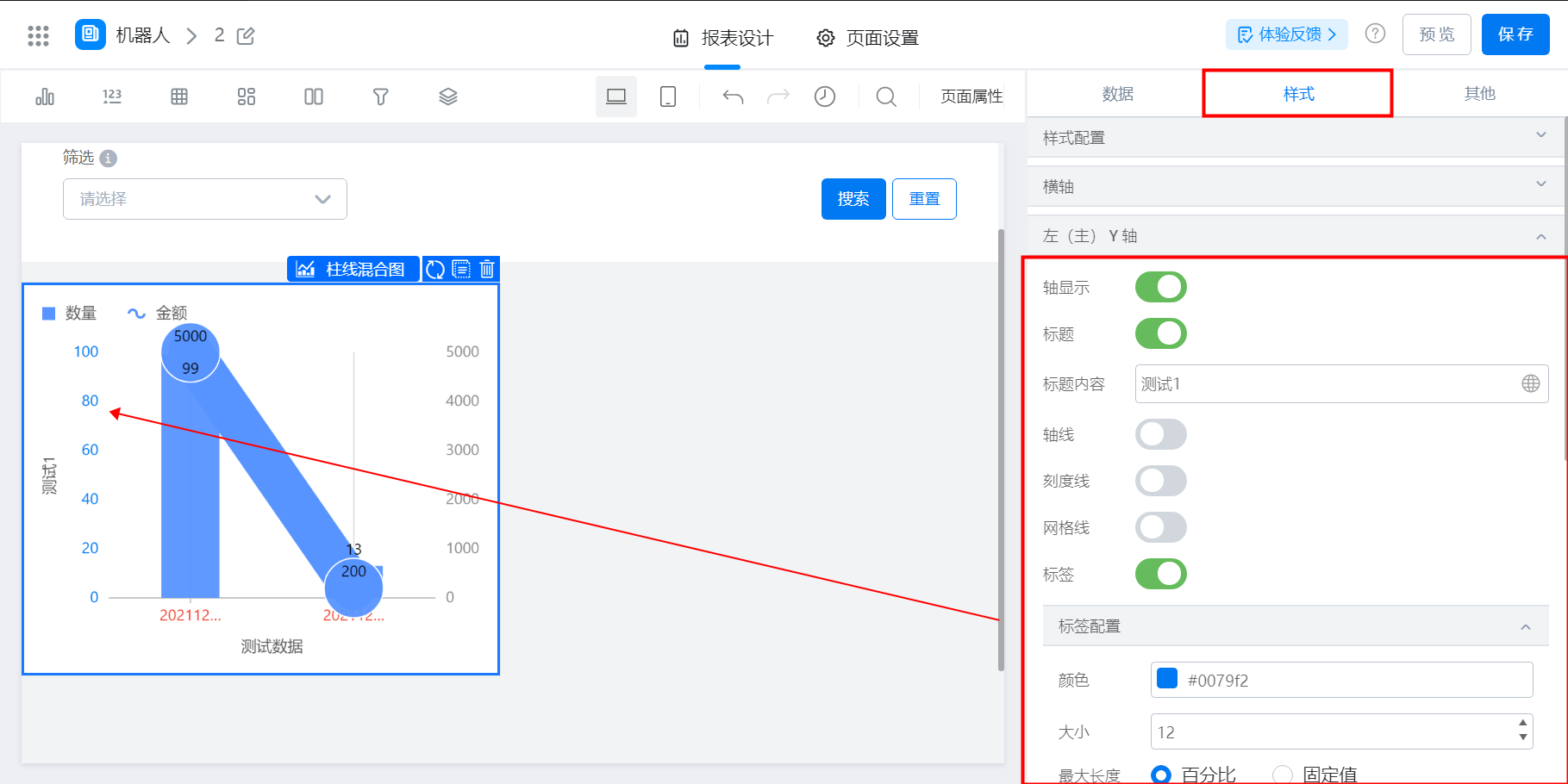

Y轴（左、右）设置

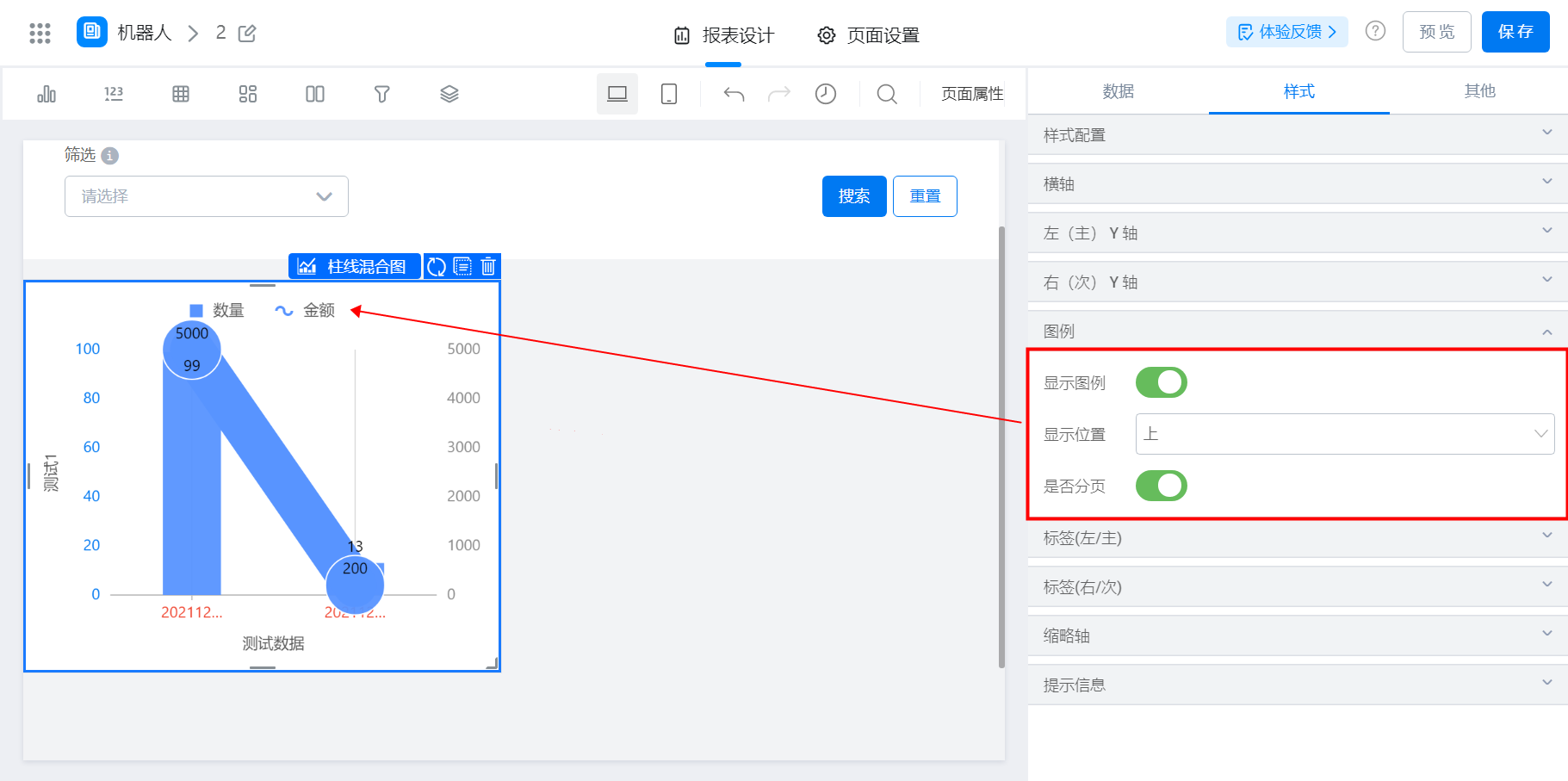

2.4.4 图例
支持开启与关闭，开启后支持调整位置与是否分页（默认是开启），如图：
图例显示

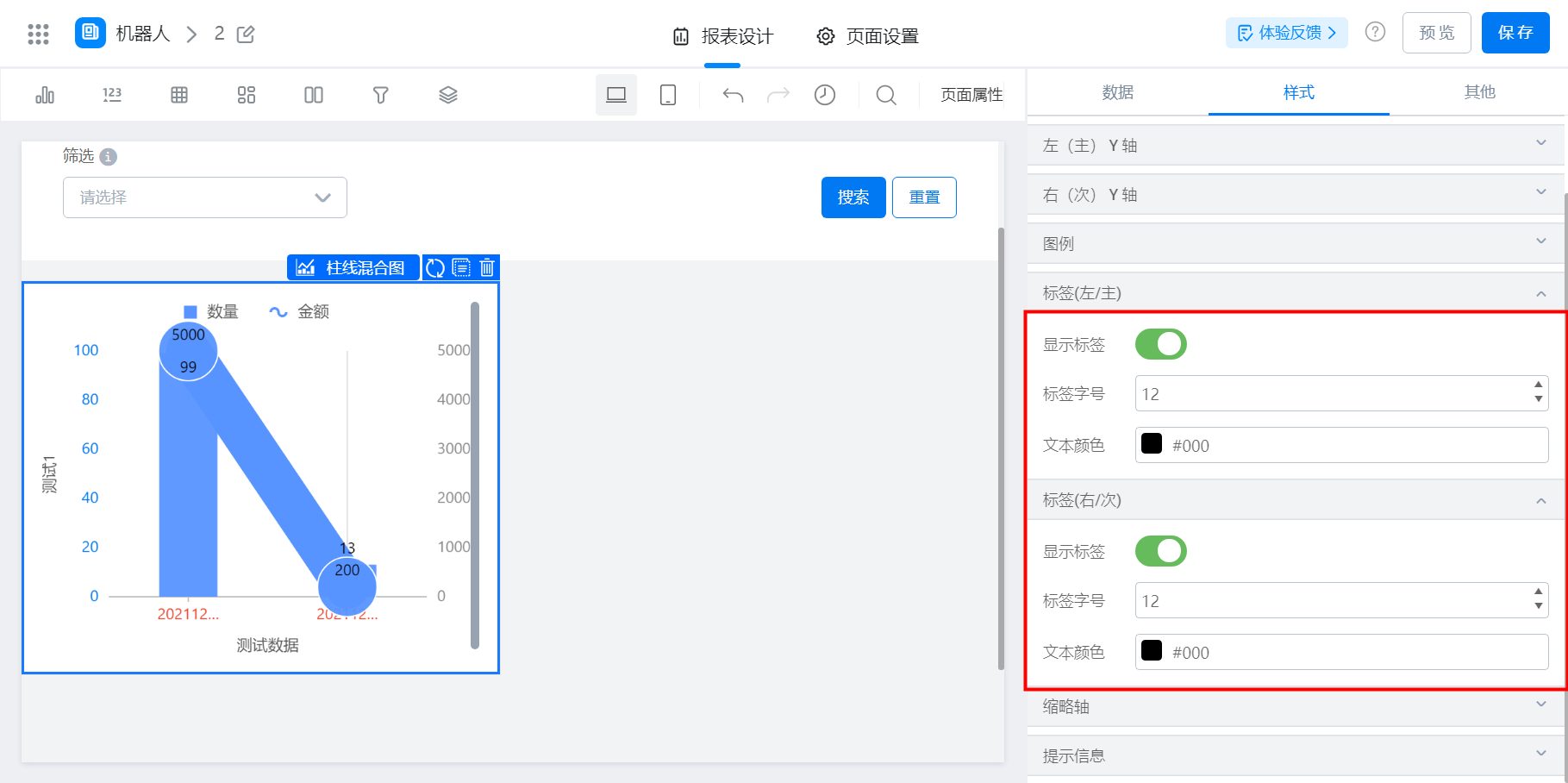

2.4.5 标签（左、右）
支持开启与关闭，开启后支持调整位置，字号大小，颜色（默认是黑色），如图：
标签设置

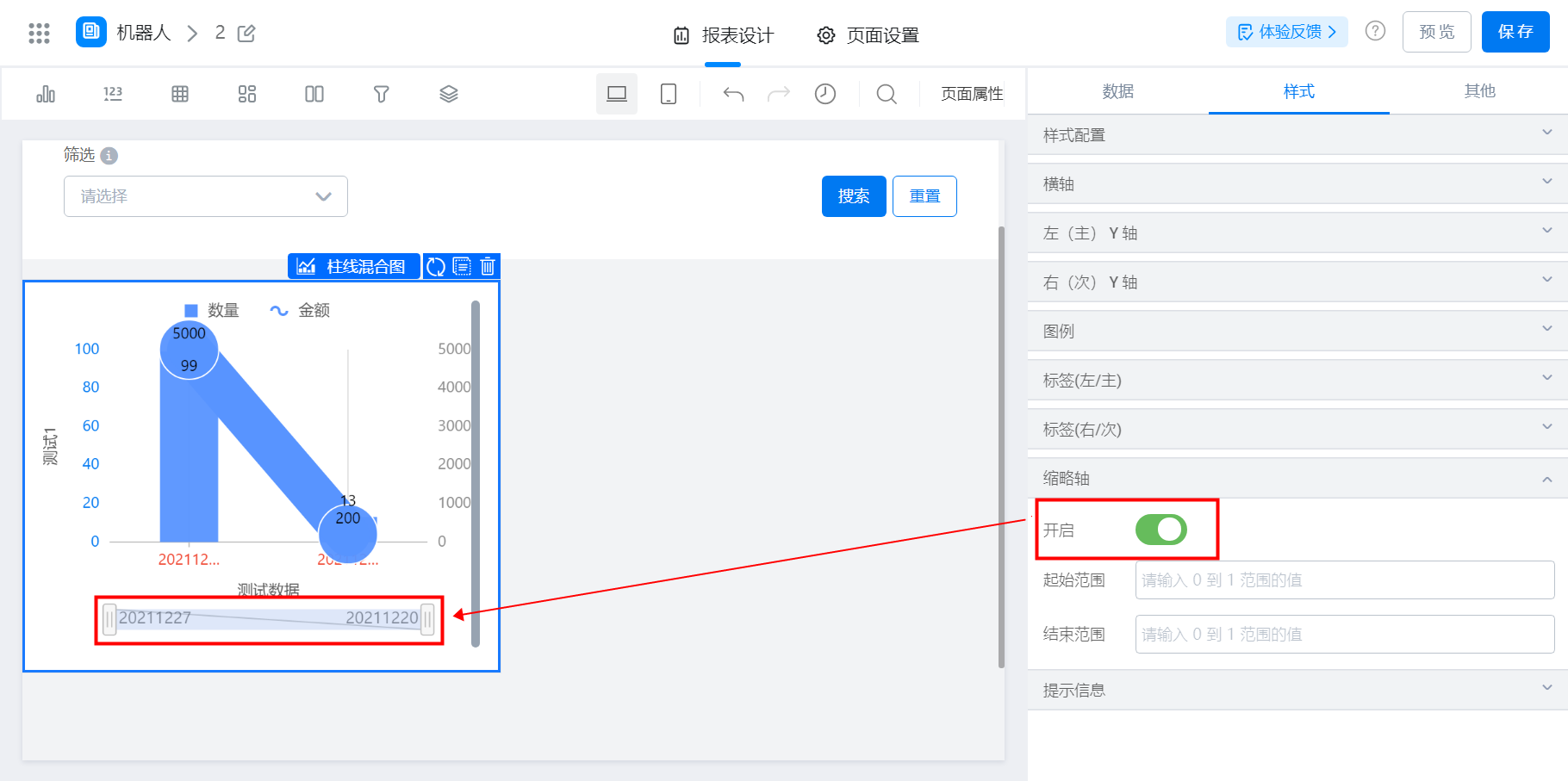

2.4.6 缩略轴
支持开启与关闭，开启后支持调整起始与结束范围（范围值在0与1之间），如图：
缩略轴设置
2.4.7 提示信息
支持开启与关闭，开启后鼠标移上去就会显示信息，开启的效果：
