反激电源中的爬电距离

爬电距离和电气间隙：

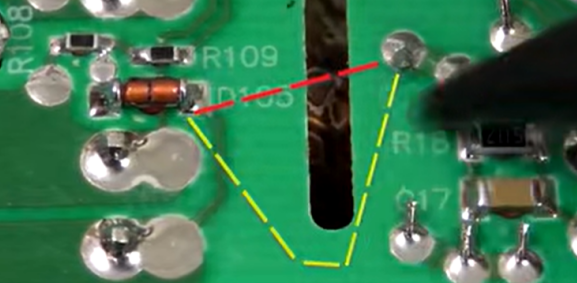

        电气间隙是导体之间最短的空间距离，如下图的红色所示；而爬电是导体间的沿绝缘面距离，因此开槽是不会改变电气间隙的距离但会影响爬电距离。本电源单板的爬电距离要求：一次侧对二次侧>6.4mm。

        沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

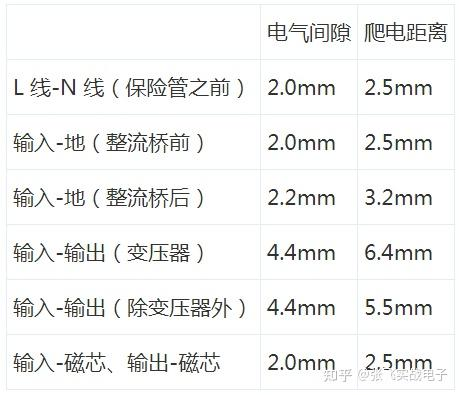

不含有PFC 电路及输入额定电压范围为100-240V:

含有PFC 电路及输入额定电压范围为100-240V:

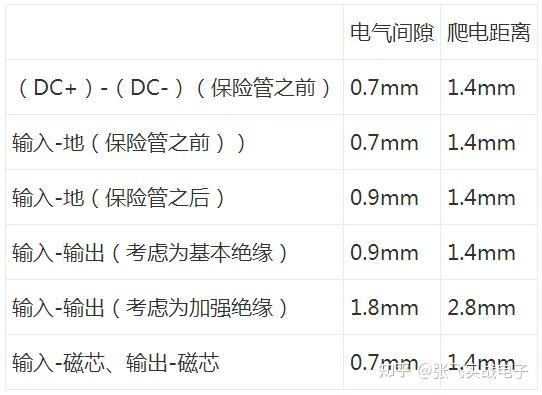

对于DC—DC 电源（以输入额定电压范围为36-76V :

实际设计经验：

（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm 如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。（5）、二次侧部分之间≥0.5mm 即可（6）、二次侧地对大地≥2.0mm 以上（7）、变压器两级间≥8.0mm 以上
