【CATIA的二次开发12】根对象Application的Documents集合概述

【CATIA的二次开发12】根对象Application的Documents集合

CATIA二次开发第一步：引用或获取Application 对象这个CATIA的入口（根对象），之后进行其它操作。（引用或获取Application 对象阅读【CATIA的二次开发11】CATIA V5对象层次结构)。

Application 对象的 Documents 集合 是管理所有打开的CATIA文档（如零件、装配、工程图等）的核心接口。它提供了对文档生命周期的全面控制，涵盖创建、访问、保存、关闭等操作。以下是其功能作用的详细解析：

一、Documents 集合的核心功能

Documents 集合是 Application 对象下用于操作文档的入口，主要功能包括：

• 创建新文档：支持生成零件、装配、工程图等不同类型的文档。
• 访问现有文档：通过索引或文件名获取已打开的文档对象。
• 批量管理文档：遍历所有文档进行统一操作（如保存、关闭）。
• 监控文档状态：获取当前打开的文档数量及详细信息。

二、Documents 属性、方法和对象

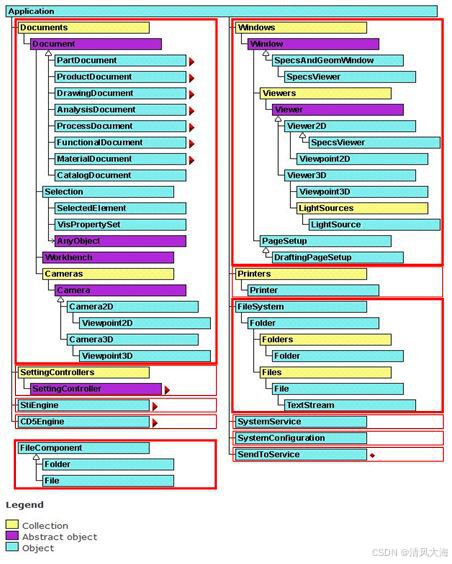

Documents的各种功能是通过属性、方法和对象来实现的，包括的属性、方法和对象如下图：

1、Documents有唯一一个对象Document（抽象对象Abstract Object）

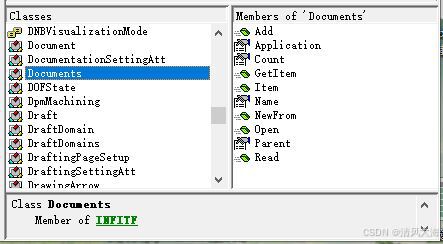

2、Documents常用方法Add方法、Item方法、Open方法：后续介绍

3、Documents常用属性Name Count Parent Application：后续介绍

三、常用对象功能语法示例

Document（抽象对象Abstract Object）

• 在CATIA VBA开发中，Application对象的Documents集合及其关联的Document抽象对象是管理文档的核心组件。
• 它是所有文档类型（如PartDocument、ProductDocument）的抽象基类。

Document子类列表（用途 + 版本要求）

子类名称	用途	最低版本要求	备注
PartDocument	零件设计（三维几何建模）	CATIA V5 R8 (基础模块)	支持所有版本，基础功能无需额外模块。
ProductDocument	装配设计（多组件管理）	CATIA V5 R8 (基础模块)	基础装配功能通用，复杂功能需Assembly Design模块。
DrawingDocument	工程图设计（二维图纸生成）	CATIA V5 R8 (基础模块)	需Drafting模块支持。
AnalysisDocument	有限元分析/仿真结果管理	CATIA V5 R16 + FEA模块	需要Generative Structural Analysis或SIMULIA模块支持。
CatalogDocument	标准件库管理（参数化零件/特征存储）
