Windows逆向工程提升之IMAGE_BASE_RELOCATION
- 公开视频 -> 链接点击跳转公开课程
- 博客首页 -> 链接点击跳转博客主页
目录
重定位的概念与作用
什么是重定位？
为什么需要重定位？
IMAGE_RELOCATION 结构详解
结构定义
字段解析
重定位类型（Relocation Type）
重定位表的工作流程
加载器处理步骤
示例计算
图解示例
重定位表结构解析
绝对地址数据引用
重定位的概念与作用
什么是重定位？
- 定义：当 PE 文件（如 DLL 或 EXE）无法加载到预设的基地址（ImageBase）时，需调整代码和数据中的绝对地址，确保程序正确运行。
- 核心机制：通过 重定位表（Relocation Table） 记录需要修正的地址偏移。
- 应用场景：
- ASLR（地址空间布局随机化）：现代操作系统随机化基址以增强安全性。
- DLL 冲突：多个模块可能竞争同一基地址。
- 动态加载：通过 LoadLibrary 加载到非默认地址。
为什么需要重定位？
- 基址冲突：若两个 DLL 的 ImageBase 相同，后加载的需调整地址。
- 内存灵活性：允许程序在任意内存位置运行。
- 安全需求：ASLR 依赖重定位表实现基址随机化。
IMAGE_RELOCATION 结构详解
结构定义
重定位表由多个 重定位块（Block） 组成，每个块对应一个内存页（4KB），结构定义为 IMAGE_BASE_RELOCATION：
typedef struct _IMAGE_BASE_RELOCATION {DWORD VirtualAddress; // 块的起始 RVA（内存页基址）DWORD SizeOfBlock; // 块总大小（包括本结构和后续条目）// 后续为 WORD 类型的条目（TypeOffset）
} IMAGE_BASE_RELOCATION, *PIMAGE_BASE_RELOCATION;字段解析
| 字段名 | 描述 |
| VirtualAddress | 当前块的起始 RVA，所有条目偏移均相对于此地址。 |
| SizeOfBlock | 块总大小（字节），包含结构头和后续条目。 |
| TypeOffset | 每个条目为 2 字节（WORD）： - 高 4 位：重定位类型（如 IMAGE_REL_BASED_HIGHLOW） - 低 12 位：相对于 VirtualAddress 的偏移值。 |
重定位类型（Relocation Type）
| 类型值 | 宏定义 | 说明 |
| 0 | IMAGE_REL_BASED_ABSOLUTE | 无操作，用于填充对齐。 |
| 3 | IMAGE_REL_BASED_HIGHLOW | 修正 32 位地址（低地址 + 高地址调整）。 |
| 9 | IMAGE_REL_BASED_DIR64 | 修正 64 位地址（用于 64 位 PE 文件）。 |
重定位表的工作流程
加载器处理步骤
- 尝试加载到 ImageBase：若成功，无需重定位。
- 计算 Delta 值：
- Delta = ActualBase - ImageBase。
- 遍历重定位块：
- 对每个条目中的偏移地址加上 Delta。
- 修正地址：
- 修改代码或数据中的绝对地址。
示例计算
- 原始地址：0x00401000（基于 ImageBase=0x00400000）。
- 实际基址：0x00500000（Delta=0x00100000）。
- 修正后地址：0x00401000 + 0x00100000 = 0x00501000。
图解示例

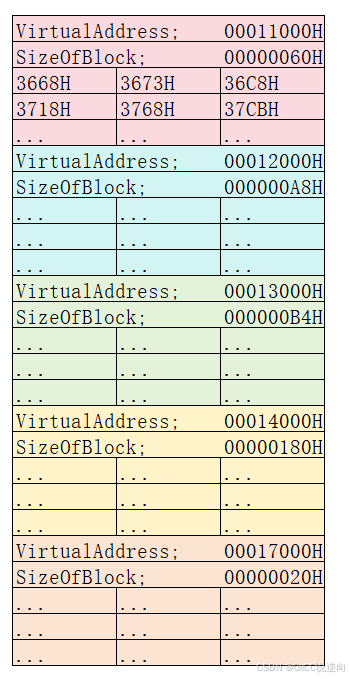

重定位表结构解析

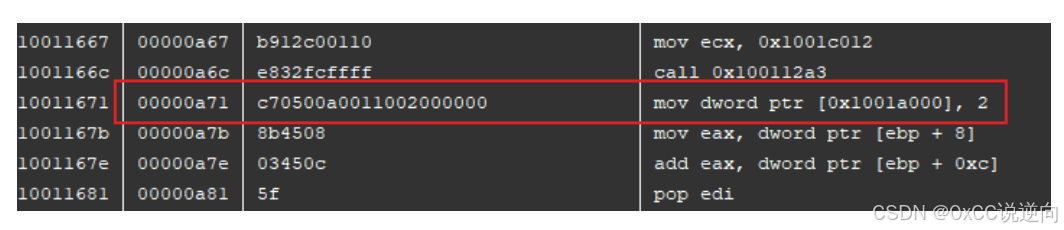

绝对地址数据引用
