基于VITA57.4标准的4路2G/2.6G/3G 14位AD采集子卡

java 2025/8/24 20:40:21

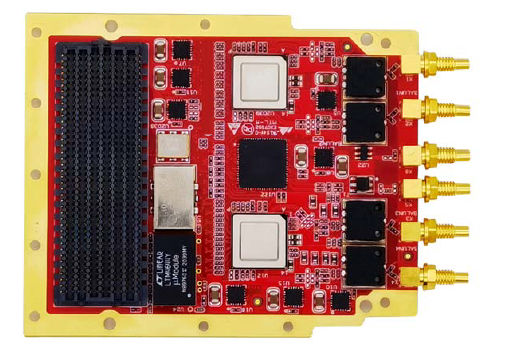

板卡概述

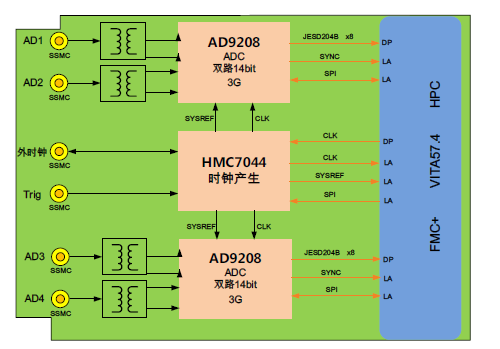

4路2G/2.6G/3G 14位AD采集子卡是一款基于VITA57.4标准规范的JESD204B接口FMC+子卡模块，该模块可以实现4路14-bit、2GSPS/2.6GSPS/3GSPS ADC采集功能。该板卡ADC器件采用ADI公司的AD9208芯片，与ADI公司的AD9689可以实现PIN脚兼容。该ADC与FPGA的主机接口通过16通道的高速串行收发器。该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用。

技术指标
 ADC性能指标（AD9208）：
 JESD204B(子类1)编码数字输出，最高支持16Gbps/lane；
 1.65W总功耗（3GSPS采样率）；
 SNR；57.2dBFS@2.6GHz,-2dBFS amplitude；
 SFDR：70dBFS@2.6GHz,-2dBFS amplitude；
 SNR；59.5dBFS@2.6GHz,-9dBFS amplitude；
 SFDR：78dBFS@2.6GHz,-9dBFS amplitude；
 集成输入buffer；
 噪声密度：-152dBFS/Hz；
 0.975V、1.9V和2.5V直流供电电压；
 9GHz模拟输入全功率带宽（-3dB）；
 内含2个集成宽带数字处理器：48bit NCO；
 混合JESD204B Lane配置；
 时钟与触发
 高性能时钟发生器：HMC7044；
 支持100MHz LVDS晶振，支持外时钟输入；
 支持1路输入/输出触发信号，LVTTL(3.3V)电平标准；
 支持同步输入/输出；
 物理与电气特征
 板卡尺寸：84.1 x 69mm；
 典型功耗：6W；
 供电：+12V；
 散热方式：导冷散热；
 环境特征
 工作温度：-40°~﹢85°C；
 存储温度：-55°~﹢125°C；
 工作湿度：5%~95%，非凝结；
