丝杆升降机限位开关信号机制剖析与工程实践：从原理到 PLC 控制全流程解析

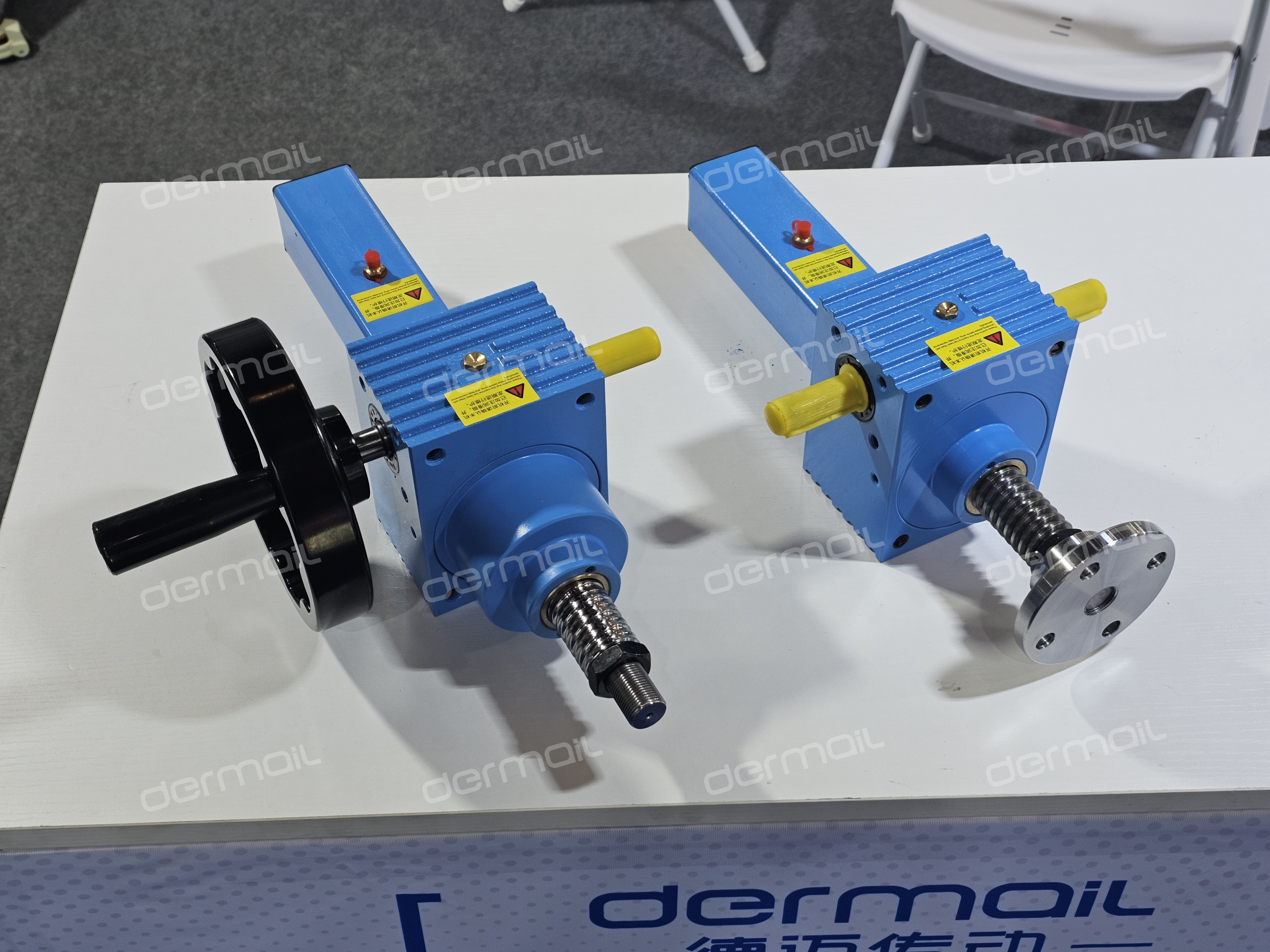

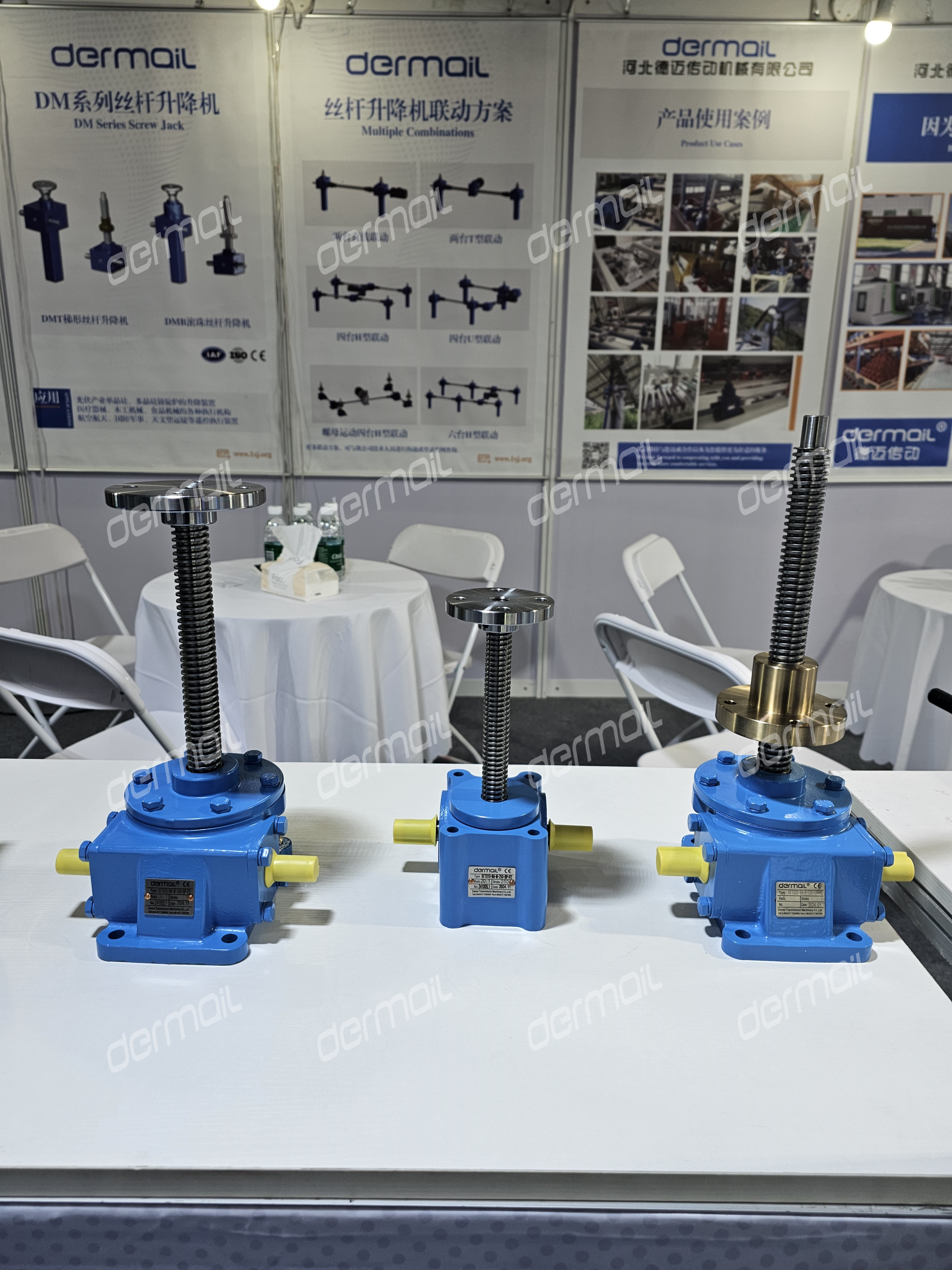

在工业自动化系统中，德迈传动生产的丝杆升降机作为实现精确直线运动的核心执行机构，被广泛应用于数控机床、半导体制造、自动化仓储等领域。而限位开关作为保障其安全运行和精准定位的关键组件，其信号类型、传输机制及处理方式，直接决定了整个系统的可靠性与控制精度。本文将从底层技术原理出发，结合实际工程案例，为开发者和工程师提供一套完整的技术解决方案。
一、限位开关信号类型与底层技术原理
1.1 开关量信号：离散控制的基石
开关量信号以二进制逻辑（0 和 1）为基础，通过电路的通断状态实现信号传输。在丝杆升降机系统中，常见的输出开关量信号的限位开关包括机械式限位开关和部分接近开关。
机械式限位开关：其核心部件为微动开关，当丝杆升降机的运动部件撞击触发机构时，微动开关的触点状态改变，实现信号输出。在 Python 中模拟其工作逻辑如下：
TypeScript
取消自动换行复制
# 模拟机械式限位开关状态检测
def check_mechanical_switch():
# 假设触点状态，0表示断开，1表示闭合
contact_status = 0
if is_collision(): # 模拟碰撞检测函数
contact_status = 1
return contact_status
while True:
status = check_mechanical_switch()
if status == 1:
# 执行停止或报警逻辑
stop_lift()
电感式接近开关：基于电磁感应原理，当金属目标接近感应面时，内部振荡电路状态改变，输出高低电平信号。其工作过程可抽象为以下电路模型：
代码
是
否
振荡器
金属物体接近?
信号处理电路
输出开关量信号
是
否
振荡器
金属物体接近?
信号处理电路
输出开关量信号
开关量信号的抗干扰能力强，适合用于对定位精度要求不高的安全防护场景，如普通工业生产线的限位保护。
1.2 模拟量信号：高精度控制的核心
模拟量信号通过连续变化的电信号（如电压、电流）反映位置信息，常用于对精度要求极高的工业场景。常见的输出模拟量信号的限位开关有光电式限位开关和磁电式限位开关。
光电式限位开关：通过检测光强变化，将其转换为成比例的电信号。在半导体晶圆搬运设备中，其输出的模拟量信号可用于实现纳米级定位。以电压输出型光电开关为例，其信号转换关系为：
Vout=k×d+b其中，Vout为输出电压，d为检测距离，k为比例系数，b为偏移量。
磁电式限位开关：利用霍尔效应或磁阻效应，将磁场强度变化转换为电信号。在高精度测量设备中，其输出的模拟量信号可实现亚毫米级的位移检测。在 PLC 中处理模拟量信号的典型代码片段（以西门子 S7 - 1200 为例）：TypeScript取消自动换行复制// 读取模拟量输入通道AI0的值
LD "AI0"ITDDTR// 进行工程量转换/R 1000.0*R 100.0T "Position_Value"
二、信号传输与处理的工程实践
2.1 开关量信号的 PLC 控制
开关量信号可直接接入 PLC 的数字量输入模块。以三菱 FX 系列 PLC 为例，通过 X0 - X7 输入端口接收限位开关信号，其梯形图编程如下：
代码是否启动按钮电机正转限位开关X0触发?电机停止是否启动按钮电机正转
限位开关X0触发?
电机停止
2.2 模拟量信号的处理流程
模拟量信号需经过 A/D 转换模块处理后才能被 PLC 识别。在实际工程中，通常需要进行信号滤波、工程量转换等操作。以施耐德 M218 PLC 为例，其模拟量处理步骤如下：
- 硬件配置：设置模拟量输入模块的量程（如 0 - 10V）。
- 软件编程：使用内置功能块进行 A/D 转换和工程量计算。
- 误差补偿：通过非线性校正算法优化测量精度。
三、典型应用场景与故障诊断
3.1 自动化立体仓库中的应用
在自动化立体仓库的堆垛机系统中，采用光电式限位开关输出模拟量信号，实现 ±5mm 的定位精度。当出现定位偏差时，可通过以下步骤进行故障诊断：
- 检查 A/D 转换模块的输出值是否在正常范围内。
- 验证限位开关的安装位置和校准参数。
- 排查信号传输线路是否存在干扰。
3.2 数控机床中的应用
在数控机床的丝杆升降系统中，机械式限位开关与接近开关组合使用，提供双重保护。当出现限位开关误触发时，可通过以下方法解决：
- 检查机械结构是否存在碰撞干涉。
- 调整接近开关的感应距离和灵敏度。
- 优化 PLC 程序的防抖处理逻辑。
丝杆升降机限位开关信号的正确理解与应用，是实现工业自动化系统高效、稳定运行的关键。通过掌握不同类型信号的技术原理、传输机制及处理方法，并结合实际工程案例进行实践，开发者和工程师能够更好地解决系统设计与调试过程中遇到的问题。随着工业 4.0 和智能制造的发展，智能化、集成化的限位开关信号处理技术将成为未来研究的重点方向。欢迎大家在评论区分享自己的实践经验，共同探讨工业自动化领域的前沿技术。
