传导发射中的模拟手
“模拟手”是按照国际 EMC 标准（如 CISPR 16-1-2, CISPR 22, GB/T 9254 等）中规定的，用于 测试带有接地金属外壳或信号线接口设备在接地或金属表面触摸时的传导发射性能。有些设备在“无触摸”时能通过传导发射，但一旦接地或接手，就会出现新的干扰路径。
EUT（被测设备）有接地金属外壳或通过金属线接人时，必须连接模拟手。

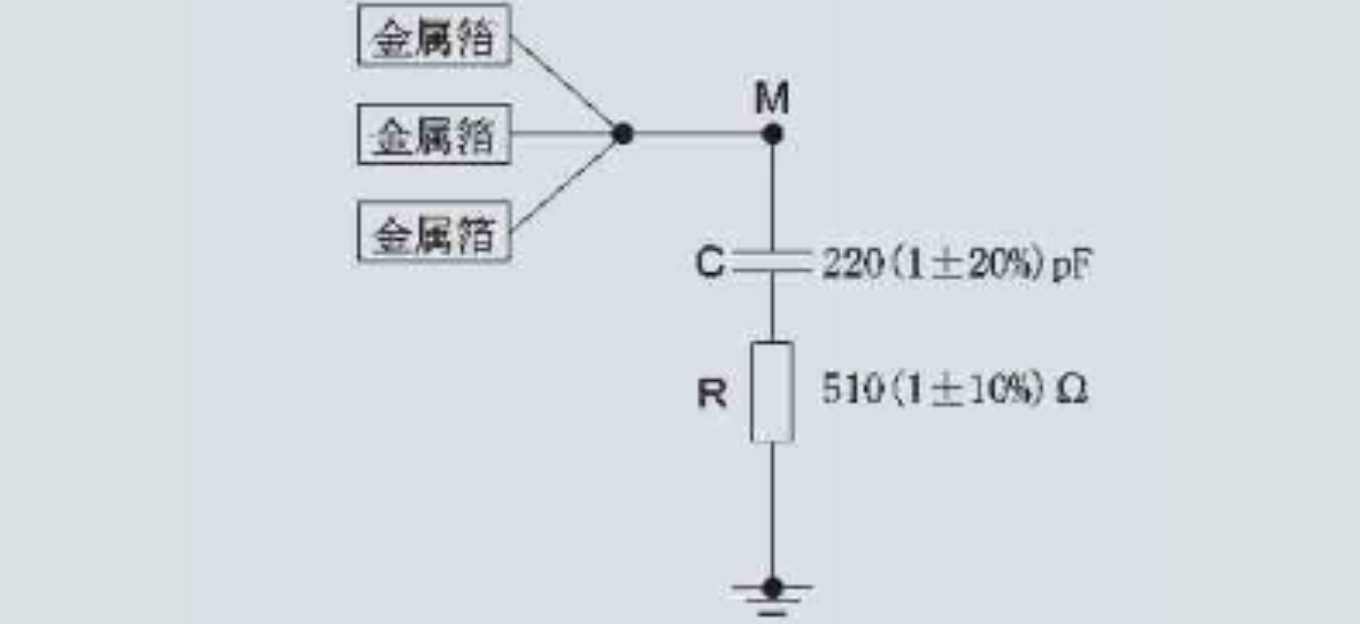

模拟手是一个规定尺寸的金属箔（带），它按规定的方式放在或缠绕在设备上通常被使用者接触的部分，一般采用铜箔，厚度为0.05mm，宽度为60mm，长度为150mm-200mm，金属箔按照规定的方式借助一个RC组件连到测量系统的参考点，该组件由一个个C=220pF±20%的电容串联一个510Ω±10%的电阻组成，模拟人体的RF阻抗。
| 元件 | 说明 |
|---|---|
| RC 网络 | 电阻约 510 Ω，电容约 220 pF，或类似 RC 网络 |
| 接地连接 | 通过模拟手的 GND 端连接到 LISN 或测试接地平面 |
| 接口连接 | 模拟手通过导线连接至被测设备的金属接口（如信号 GND、金属外壳等） |
你有一个带金属 DB9 的串口设备，在 EMC 实验室做传导测试时，工程师会用导线将模拟手的一个端子夹在 DB9 接口的金属壳上，另一个端子接 LISN 地线或测试台。这样可以模拟“人手接触 DB9 接口金属外壳”时的干扰情况。
使用模拟手的一般原则是：无论手柄是固定的还是可拆卸的，金属箔应包裹EUT所有的手柄（每个手柄使用一个金属箔）当EUT罩壳全部为金属时，不需要金属箔，RC单元的M端直接接到设备壳体上；当EUT罩壳为绝缘材料时，金属箔应围绕手柄包裹。
实物图：

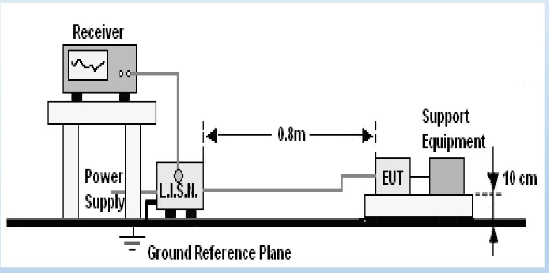

CE落地式设备试验布置图如下：
注意LISN和EUT的距离是0.8m，上次测试的时候距离太小不合格：
