CAD图纸智能搜索三大突破：图纸秒搜技术、相似度匹配与AI语义搜索

前言

在制造业、建筑设计和工程管理等相关领域，CAD图纸是核心资产，但海量图纸的管理与检索长期存在三大痛点：

• 全文检索难：传统方式需逐张打开图纸人工查找，耗时耗力；-

• 相似图纸匹配低效：设计师常需复用历史图纸，但人工比对相似度误差率高；

• 精准搜索依赖经验：非专业人员难以通过模糊描述快速定位图纸内容。

  为此，唯杰地图 https://vjmap.com 推出三项智能搜索方案：

• CAD图纸秒搜：基于现代化全文搜索和索引引擎，秒级检索图纸内所有文字、图层、块名称、线型名称等，支持多条件组合查询；

• 相似度搜索：采用SIFT算法和深度学习模型，提取几何特征与拓扑结构，精准匹配相似图纸；

• AI语义搜索：通过大模型解析自然语言指令（如“找查找半径为10的红色的圆”），直接查出具体图中符合条件的圆。

  通过这三项技术，让图纸从“沉睡的档案”变为“可对话的数据资产”。

一、CAD图纸秒搜

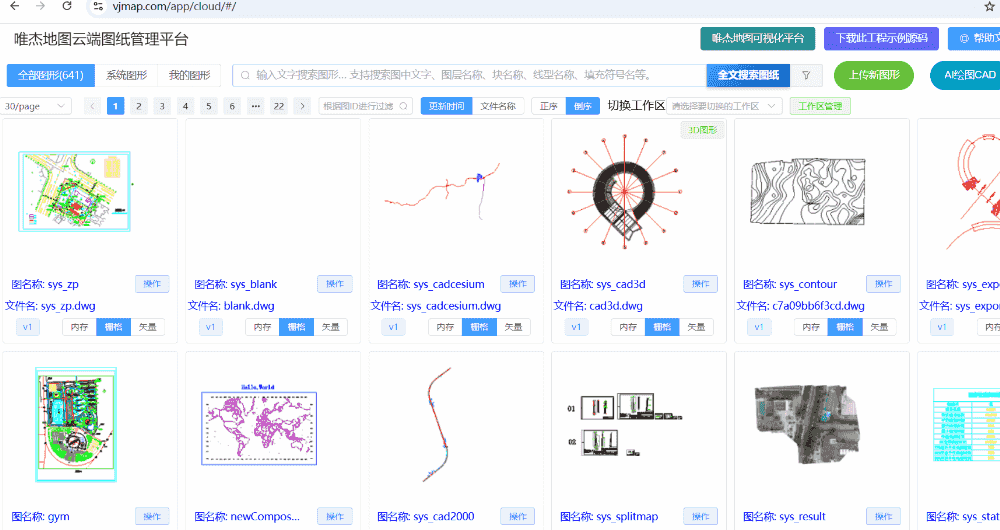

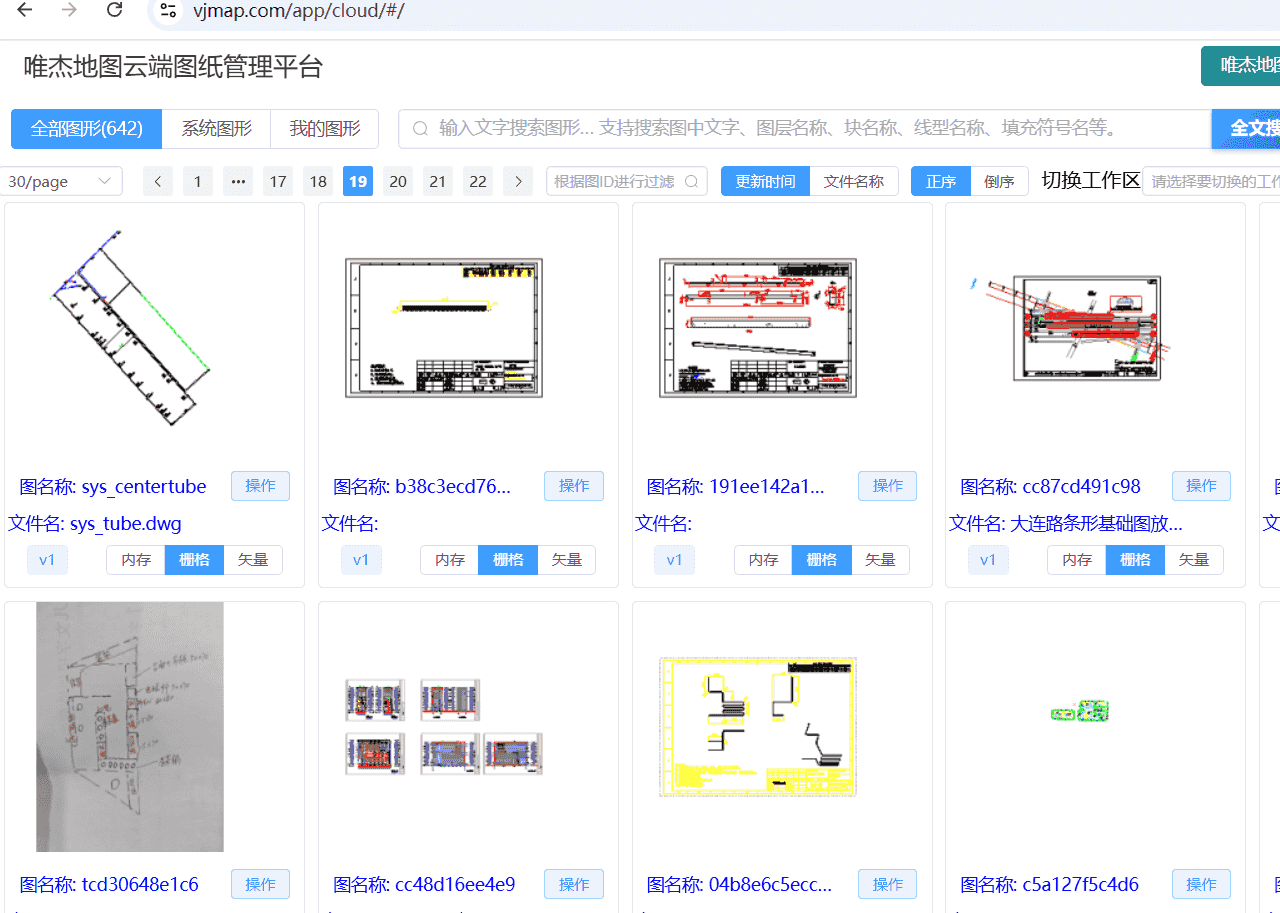

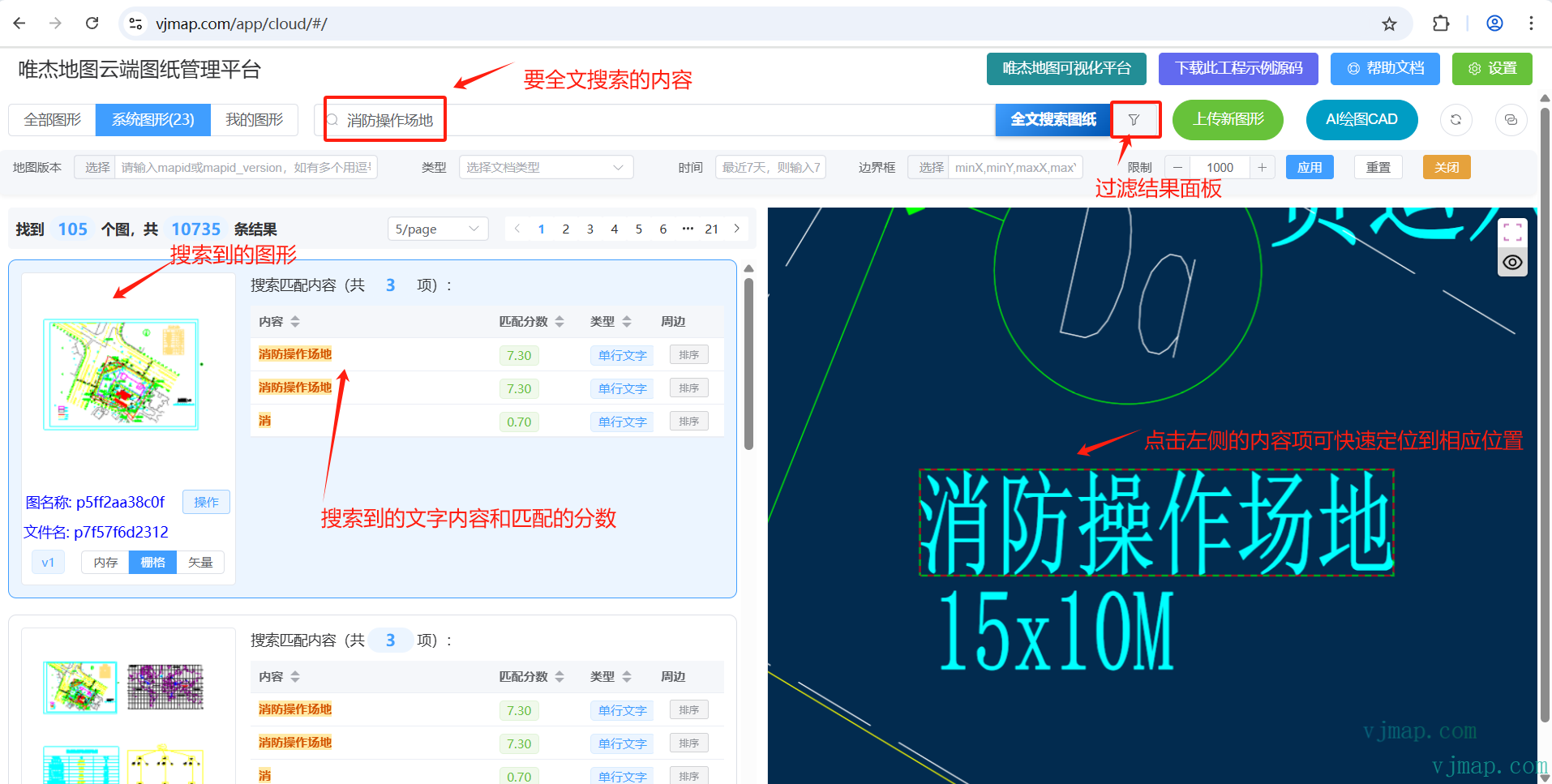

进入唯杰地图云端管理平台 在搜索框输入要查询的内容，即可秒搜所有相关的图纸，实现图文并茂的方式呈现。

1.1 搜索入口

• 在顶部导航栏的搜索框中输入要搜索的内容
• 支持搜索图中文字、图层名称、块名称、线型名称、填充符号名等

1.2 搜索建议

• 输入过程中会实时显示搜索建议
• 点击建议项可以快速填充搜索内容

1.3 高级过滤

• 点击搜索框右侧的过滤图标
• 在下拉菜单中选择"高级过滤选项"

1.4 过滤条件说明

1. 地图版本

   • 可以输入mapid或mapid_version
   • 多个版本用逗号分隔
   • 点击"选择"按钮可以从列表中选择地图

2. 文档类型

   • 支持多种类型的选择：
     • 单行文字 (1)
     • 多行文本 (2)
     • 属性注记 (3)
     • 块属性注记 (4)
     • 图层 (5)
     • 块名称 (6)
     • 线型名称 (7)
     • 填充符号名称 (8)
     • 用户自定义 (9)
   • 可以多选

3. 时间范围

   • 支持两种格式：
     • 天数：如"7"表示最近7天
     • 日期范围：如"2024-01-01~2024-01-31"

4. 边界框

   • 格式：minX,minY,maxX,maxY
   • 点击"选择"按钮可以从地图上选择范围, 通过范围可以查询所有图纸中相同范围内的文字

5. 结果限制

   • 可以设置返回结果的最大数量
   • 范围：1-10000
   • 默认值：1000

1.5 刷新索引

• 在过滤下拉菜单中选择"刷新全文索引数据"
• 用于更新搜索索引，确保搜索结果最新

1.6 清除过滤

• 在过滤下拉菜单中选择"清除所有过滤"
• 快速清除所有已设置的过滤条件

1.7 使用技巧

• 多个关键词用空格分隔可以进行组合搜索
• 点击某个结果项的"排序"按钮，可以将其设为参照点, 其他结果项会显示到该点的距离，并可以按距离排序

二、CAD图相似度匹配

图像相似度匹配通过向量化的方法，主要分为特征提取、向量表示和相似度计算三个步骤。

• 1、特征提取
  将图像转换为高维特征向量是匹配的基础，常用方法包括：
  传统算法：如SIFT（尺度不变特征变换）、SURF（加速稳健特征）、ORB（定向FAST）等，提取局部关键点及其描述子。
  深度学习方法：使用CNN（卷积神经网络）提取全局或局部特征，生成更具语义信息的向量
• 2、 向量表示
  向量化：将提取的特征整合为固定长度的向量
• 3、相似度计算
  通过距离或相似度度量比较向量：
  欧氏距离：计算向量间的直线距离，适用于空间分布相似性
  余弦相似度：衡量向量方向一致性。
  汉明距离：用于二进制哈希向量（如感知哈希），统计不同比特数

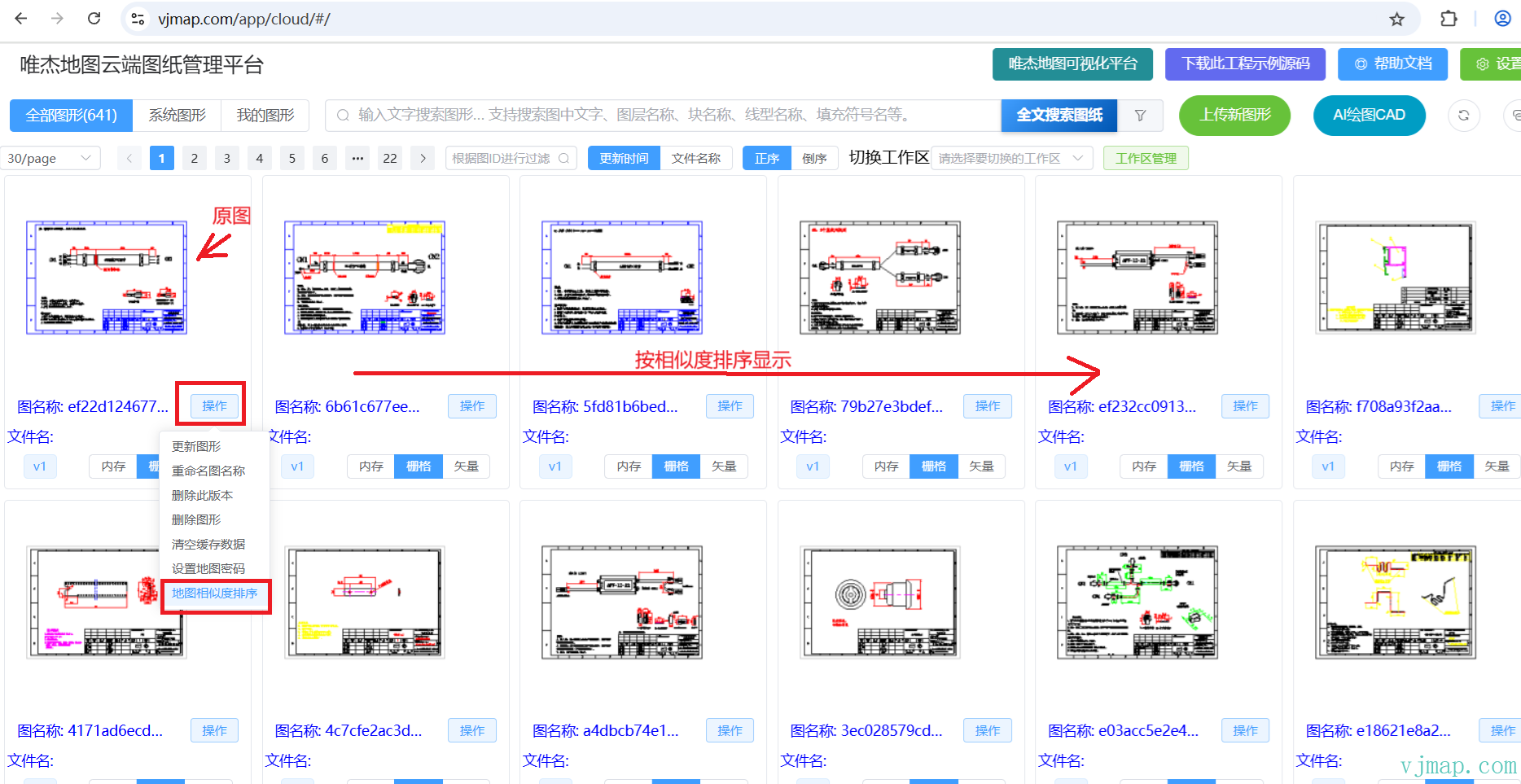

在唯杰地图云端管理平台 中，在要匹配的图的操作菜单下面，点击地图相似度排序, 返回的结果会按与此图的相似度进行排序。

三、AI智能查询

对于具体的CAD图，可通过AI语义的方式对图中内容进行查询。

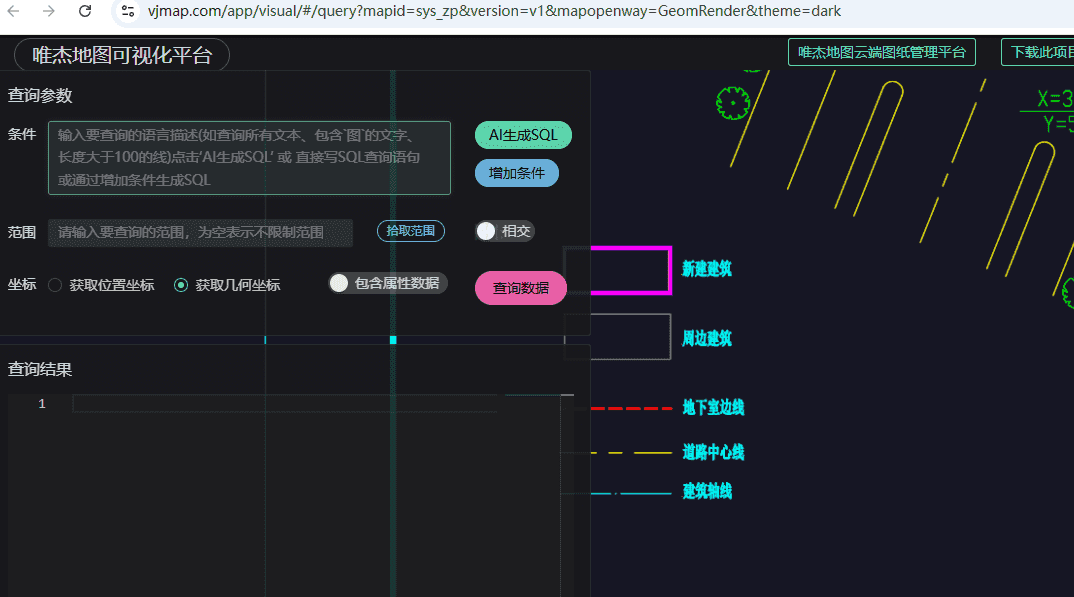

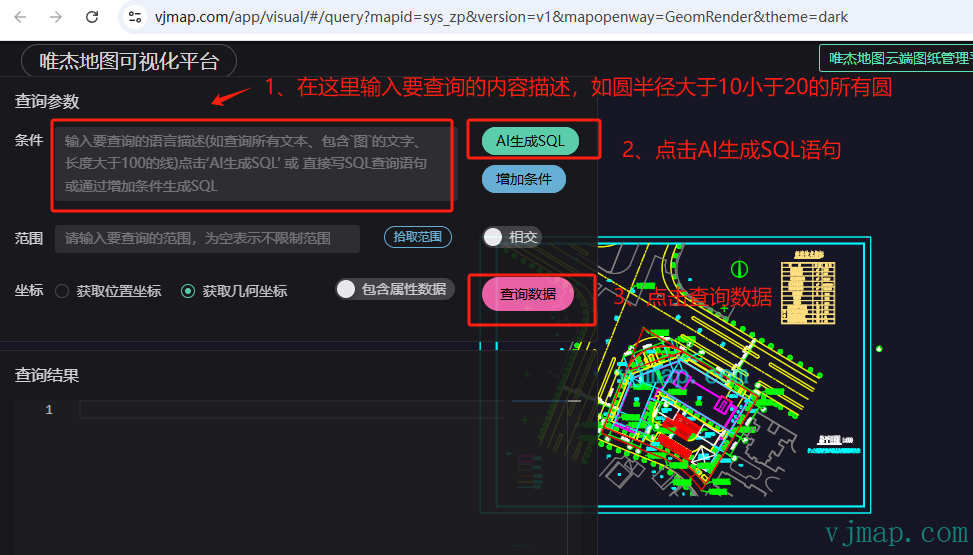

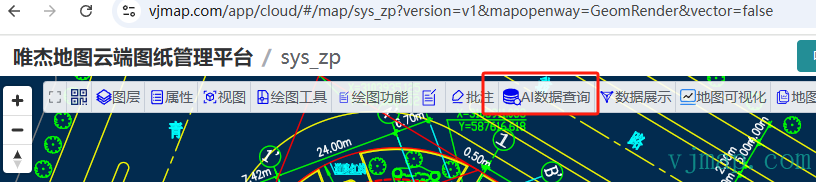

可在 唯杰地图云端管理平台中，打开地图。点击工具栏上面的AI数据查询 进入 AI数据查询可视化查询工具

示例地址: https://vjmap.com/app/visual/#/query?mapid=sys_zp&version=v1&mapopenway=GeomRender&theme=dark

演示教程
