关于汇编语言与程序设计——子程序设计

学习目标：

编程实现两个数：#8888H 和 #79H 的乘除运算。

---

一、实验要求

能够熟练掌握算术运算汇编指令的使用；熟练掌握子程序设计的基本方法；熟练掌握程序的调试方法。

二、实验设计

 1.整体思路

乘法：将单字节的乘数由低位字节到高位字节依次相乘（MUL AB），将当前字节运算的积的低位字节A与上一字节的运算结果的进位（B+Cy）相加所得结果存入寄存器，反复跳转循环，直至完成运算。

除法：将被除数由高位字节到低位字节依次不断减去除数，当进行减法的被减数字节不够减去除数时，向上一字节的运算结果的余数进行借位，直至上一字节的运算结果的余数变为0，且当前字节小于除数时，被除数进入下一位运算，直至完成最低位运算，并存入余数。

2.流程图

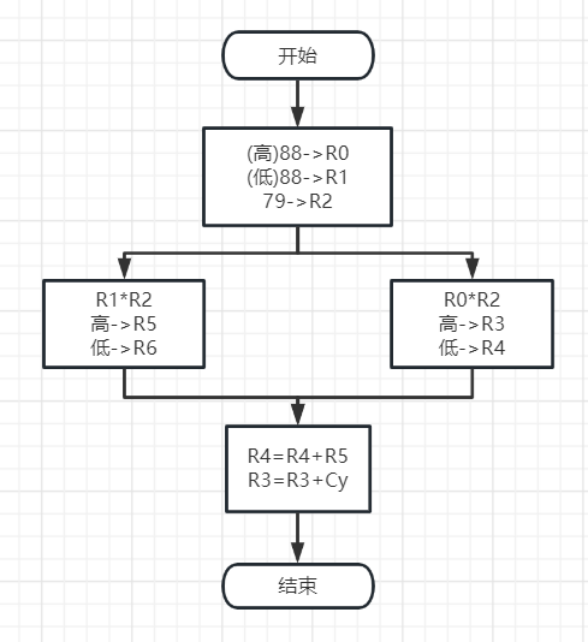

乘法程序：

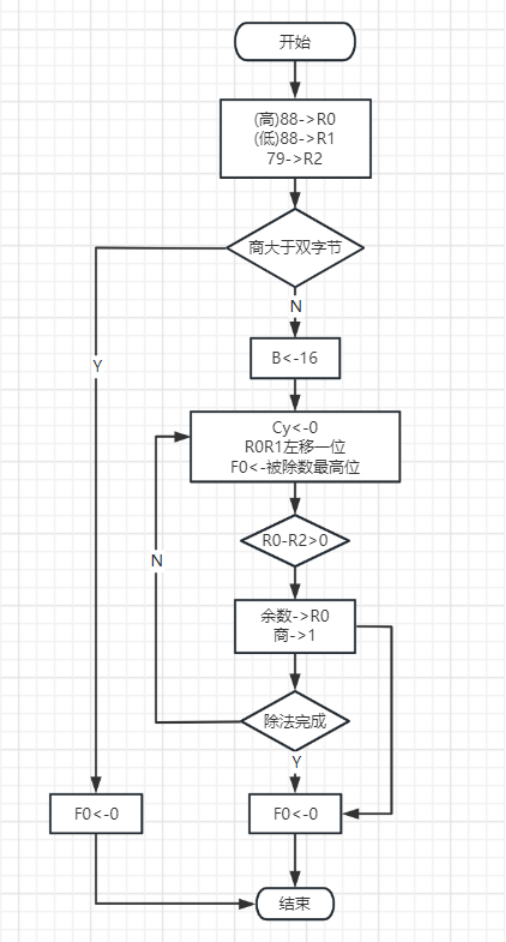

除法程序：

3.主要模块设计思路及分析

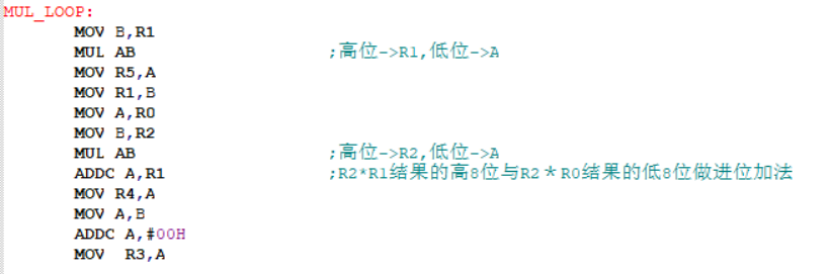

（1）乘法模块/子程序

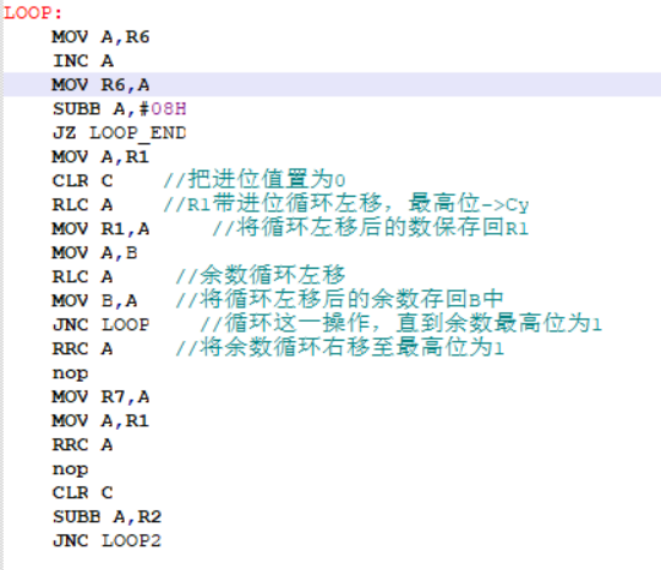

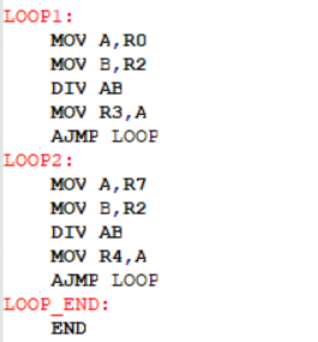

（2）除法模块/子程序

三、 实现效果

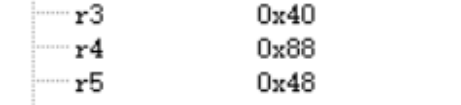

（1）乘法运行结果

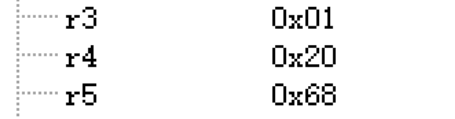

（2）除法运行结果

四、学习总结

1.对多字节的运算，可以通过合理的转换，转换成多次的单字节运算。

2.注意现场保护和恢复现场。

3.在实验开始前，不清楚应该怎样去移位，要移几位，也不知道商和余数具体怎样去计算。学习过程中，通过翻找指令集，一点一点把这部分编程完成了，感觉收获很多，且学到了很多新的指令。

附录：

（1）乘法：
ORG 0000H
NUM1:   DW 8888H
NUM2:   DB 79H
START:MOV DPTR,#0000HMOVC A,@A+DPTR			MOV R0,A					;将88H（高位）存入R0CLR AINC DPTR	   MOVC A,@A+DPTR		    MOV R1,A					;将88H（低位）存入R1CLR AINC DPTR	MOVC A,@A+DPTRMOV R2,A					;将79H存入R2
MUL_LOOP:MOV B,R1MUL AB				    ;高位->R1,低位->AMOV R5,A	MOV R1,B			   		MOV A,R0					MOV B,R2MUL AB					;高位->R2,低位->AADDC A,R1				;R2*R1结果的高8位与R2＊R0结果的低8位做进位加法MOV R4,AMOV A,BADDC A,#00HMOV  R3,AEND除法：ORG 0000H
NUM1:   DW 8888H
NUM2:   DB 79HMOV DPTR,#0000HMOVC A,@A+DPTRMOV R0,A	 	;将88H（高位）存入R0
CLR A
INC DPTR    MOVC A,@A+DPTRMOV R1,A		;将88H（低位）存入R1CLR AINC DPTR MOVC A,@A+DPTRMOV R2,A		;将79H存入R2MOV R6,#0000H
START:;低位累次相减MOV A,R0CLR CSUBB A,R2JNC LOOP1       ;若R0>R2则跳转到LOOP1
LOOP:MOV A,R6INC AMOV R6,ASUBB A,#08HJZ LOOP_END	    ;若累加器为0则跳转至LOOP_ENDMOV A,R1   CLR C    		;将进位清零RLC A    		;R1带进位循环左移，最高位->CyMOV R1,A     	;将循环左移后的数保存回R1MOV A,BRLC A     		;余数循环左移MOV B,A   		;将循环左移后的余数存回B中JNC LOOP    	;循环这一操作，直到余数最高位为1RRC A     		;将余数循环右移至最高位为1nopMOV R7,A		MOV A,R1RRC A			;余数循环右移nopCLR C			;将进位清零SUBB A,R2		;判断是否够减JNC LOOP2		;若进位标志为0则跳转至LOOP2LOOP1:MOV A,R0MOV B,R2DIV AB			;R0-R2MOV R3,A		;取低位为余数AJMP LOOP		;返回LOOP继续循环
LOOP2:MOV A,R7MOV B,R2DIV AB			;R7-R2MOV R4,A		;取低位为余数AJMP LOOP		;返回LOOP
LOOP_END:      END
