STM32使用HAL库驱动铁电存储FM25CL64

java 2025/9/6 5:25:40

环境

1.STM32CubeMX 6.15
2.keil_mdk
3,stm32f767

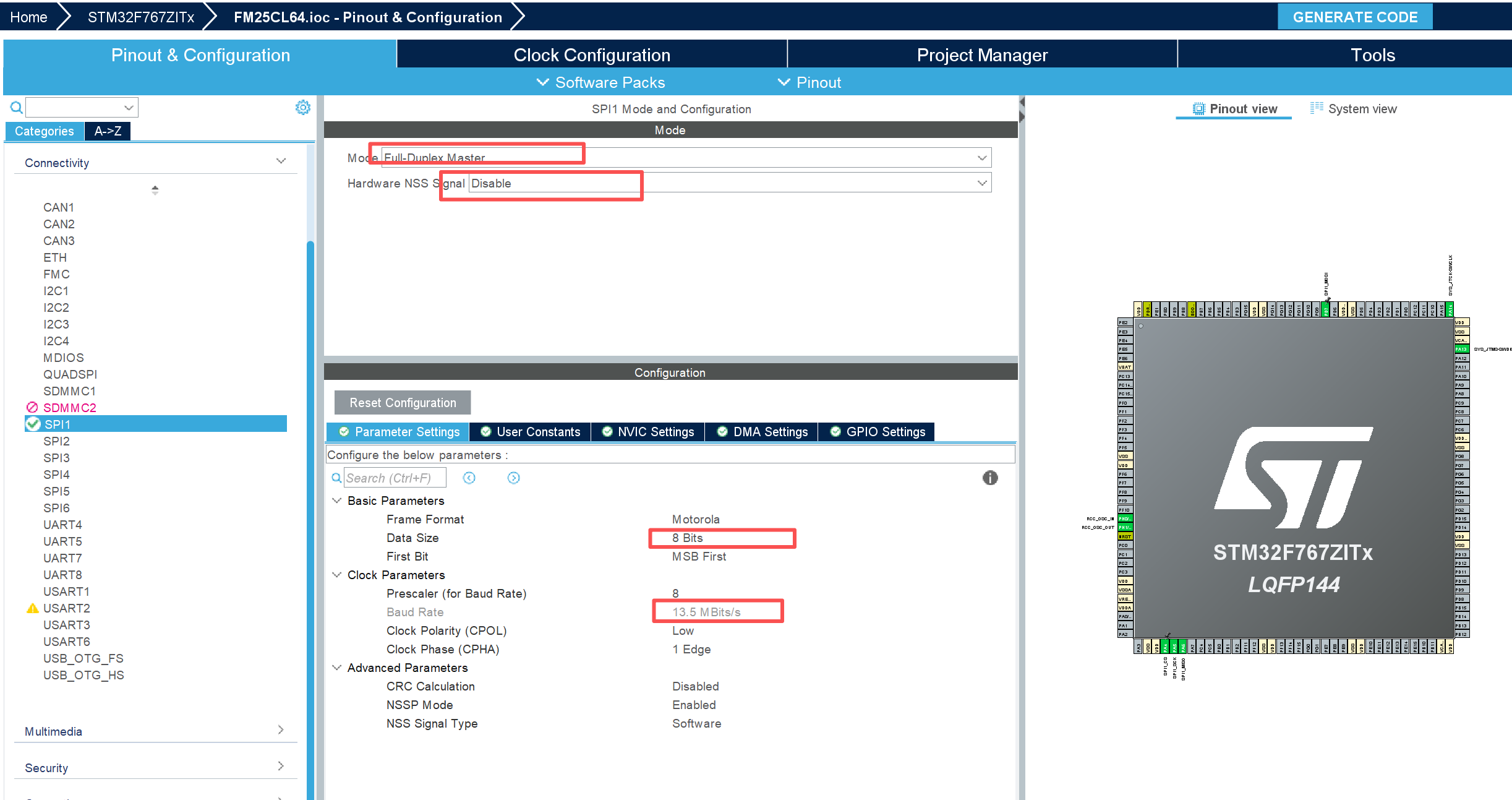

STM32CUBE配置

在这里插入图片描述
FM25CL64是SPI驱动的，频率不超过20MHz.配置好后，直接生成了。注意，不要用硬件NSS，软件控制比较好。

代码

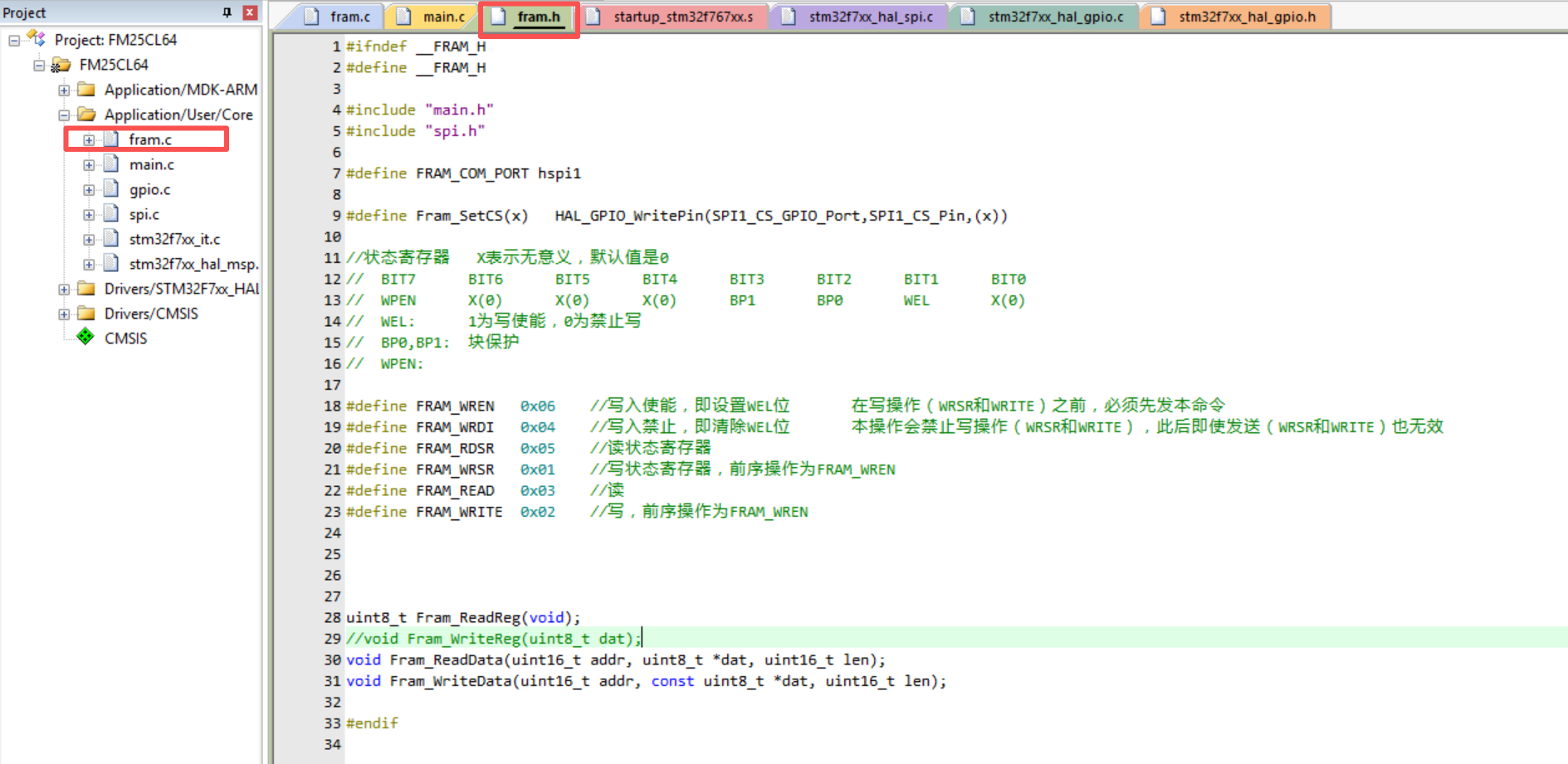

1.头文件
在这里插入图片描述

#ifndef __FRAM_H
#define __FRAM_H#include "main.h"
#include "spi.h"#define FRAM_COM_PORT	hspi1#define Fram_SetCS(x)		HAL_GPIO_WritePin(SPI1_CS_GPIO_Port,SPI1_CS_Pin,(x))//状态寄存器   X表示无意义，默认值是0
//  BIT7      BIT6      BIT5      BIT4      BIT3      BIT2      BIT1      BIT0
//  WPEN      X(0)      X(0)      X(0)      BP1       BP0       WEL       X(0)
//  WEL:      1为写使能，0为禁止写
//  BP0,BP1:  块保护
//  WPEN:     #define FRAM_WREN   0x06    //写入使能，即设置WEL位       在写操作（WRSR和WRITE）之前，必须先发本命令
#define FRAM_WRDI   0x04    //写入禁止，即清除WEL位       本操作会禁止写操作（WRSR和WRITE），此后即使发送（WRSR和WRITE）也无效
#define FRAM_RDSR   0x05    //读状态寄存器
#define FRAM_WRSR   0x01    //写状态寄存器，前序操作为FRAM_WREN
#define FRAM_READ   0x03    //读
#define FRAM_WRITE  0x02    //写，前序操作为FRAM_WRENuint8_t Fram_ReadReg(void);
//void Fram_WriteReg(uint8_t dat);
void Fram_ReadData(uint16_t addr, uint8_t *dat, uint16_t len);
void Fram_WriteData(uint16_t addr, const uint8_t *dat, uint16_t len);#endif

2.C文件

#include "fram.h"uint8_t Fram_ReadReg(void)
{uint8_t data[1];data[0] = FRAM_WREN;	//使能写入，上电后默认禁止Fram_SetCS(0);HAL_SPI_Transmit(&FRAM_COM_PORT,data,1,100);Fram_SetCS(1);Fram_SetCS(0);uint8_t tx_data[2] = {FRAM_RDSR, 0x00}; // 命令 + 空字节用于接收uint8_t rx_data[2];HAL_SPI_TransmitReceive(&FRAM_COM_PORT, tx_data, rx_data, 2, 100);uint8_t status = rx_data[1]; // 第二个字节是状态寄存器值Fram_SetCS(1);return status;
}void Fram_WriteReg(uint8_t dat)
{uint8_t data[1];data[0] = FRAM_WREN;	//使能写入，默认禁止Fram_SetCS(0);HAL_SPI_Transmit(&FRAM_COM_PORT,data,1,100);Fram_SetCS(1);//写状态寄存器    0x01Fram_SetCS(0);uint8_t tx_data[2] = {FRAM_WRSR, dat}; //uint8_t rx_data[2];HAL_SPI_TransmitReceive(&FRAM_COM_PORT, tx_data, rx_data, 2, 100);Fram_SetCS(1);}//void Fram_WriteData(uint16_t addr,uint8_t dat)
//{
//	Fram_SetCS(0);
//	uint8_t tx_data[4] = {FRAM_WRITE, addr >> 8, addr,dat}; // 命令 + 空字节用于接收
//	uint8_t rx_data[4];
//  HAL_SPI_TransmitReceive(&FRAM_COM_PORT, tx_data, rx_data, 4, 10);
//	Fram_SetCS(1);
//}
void Fram_WriteData(uint16_t addr, const uint8_t *dat, uint16_t len)
{uint8_t cmd[3];
//	cmd[0] = FRAM_WREN;
//	Fram_SetCS(0);
//	HAL_SPI_Transmit(&FRAM_COM_PORT, cmd, 1, 100);
//	Fram_SetCS(1);cmd[0] = FRAM_WRITE;cmd[1] = addr >> 8;cmd[2] = addr & 0xFF;Fram_SetCS(0);HAL_SPI_Transmit(&FRAM_COM_PORT, cmd, 3, 100);HAL_SPI_Transmit(&FRAM_COM_PORT, (uint8_t*)dat, len, 100);Fram_SetCS(1);
}//void Fram_ReadData(uint16_t addr,uint8_t *dat)
//{
//	Fram_SetCS(0);
//	uint8_t tx_data[4] = {FRAM_READ, addr >> 8, addr,0x00}; // 命令 + 空字节用于接收
//	uint8_t rx_data[4];
//  HAL_SPI_TransmitReceive(&FRAM_COM_PORT, tx_data, rx_data, 4, 10);
//	*dat = rx_data[3];
//	Fram_SetCS(1);
//}
void Fram_ReadData(uint16_t addr, uint8_t *dat, uint16_t len)
{uint8_t cmd[3];cmd[0] = FRAM_READ;cmd[1] = addr >> 8;cmd[2] = addr & 0xFF;Fram_SetCS(0);HAL_SPI_Transmit(&FRAM_COM_PORT, cmd, 3, 100);HAL_SPI_Receive(&FRAM_COM_PORT, dat, len, 100);Fram_SetCS(1);
}

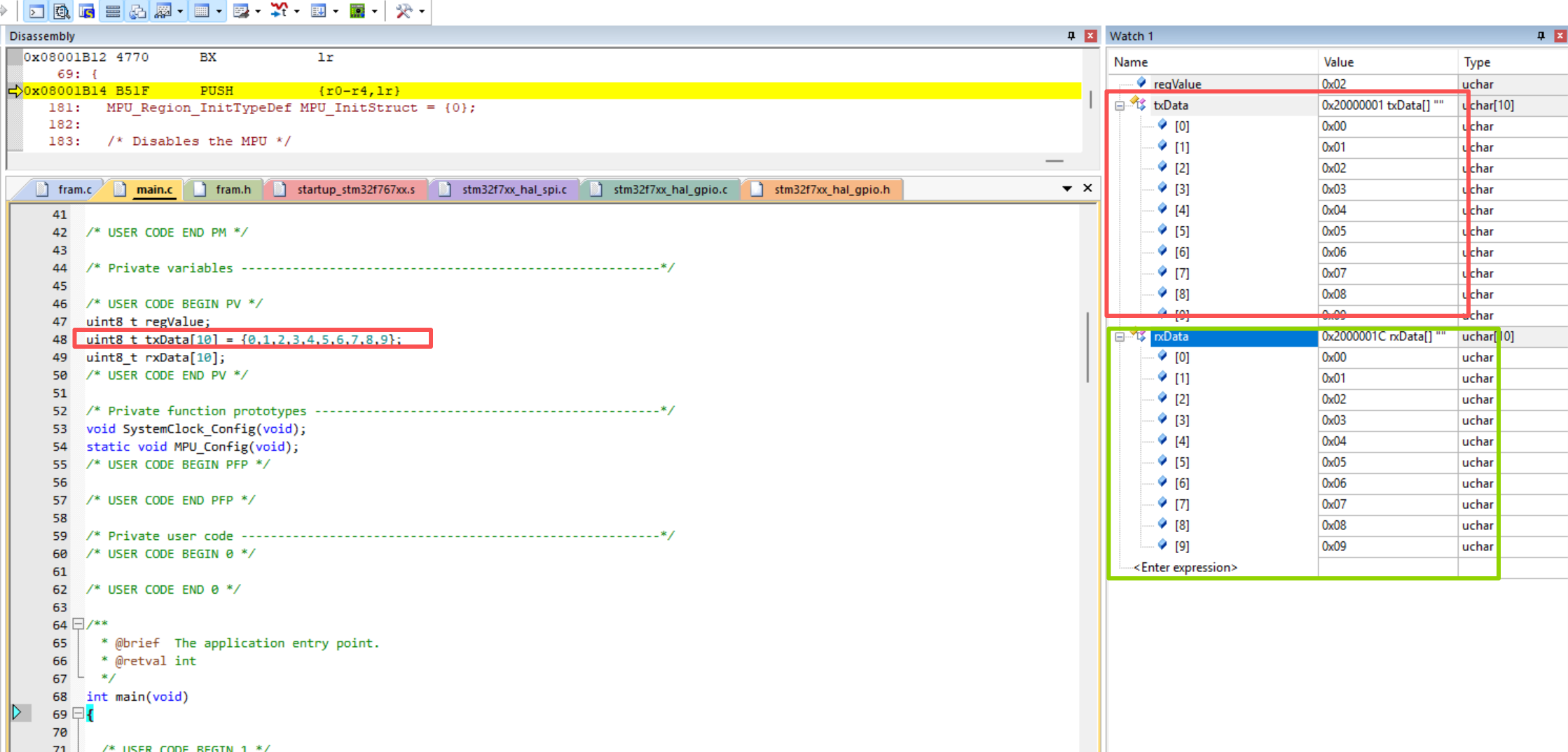

使用

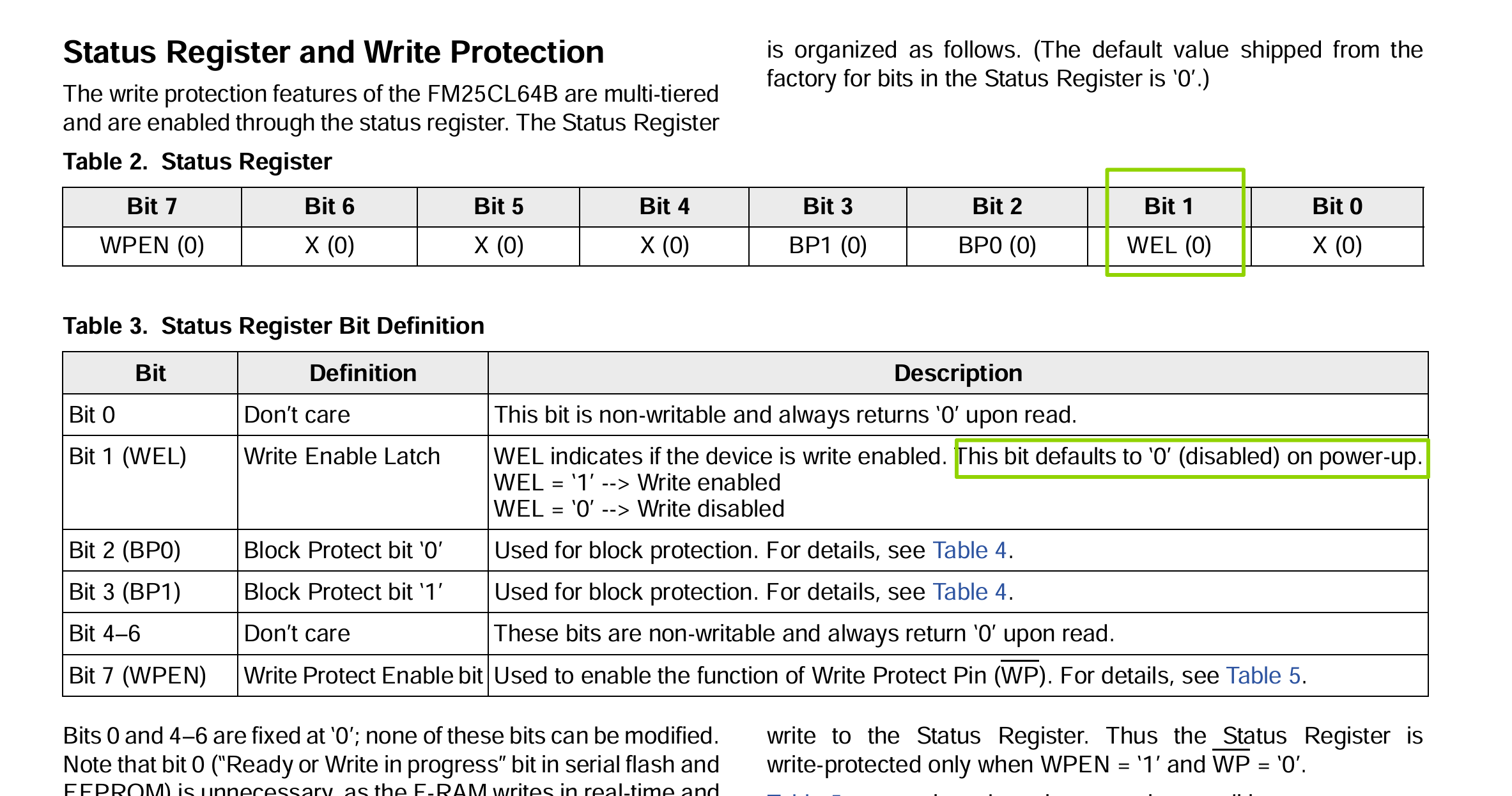

正常的文件包含后，首先使用Fram_ReadReg();读取状态寄存器的值，正常值应该是0x02，这个函数里面，使能了写入功能，因为手册上写，这个芯片上电默认是禁止写入的。
（在写入函数里面，每次写入新数据前，都使能写入功能）
如果一上电就使能了写入，可以修改数据写代码，注释掉每次写前使能写入功能代码。
