交换机是如何同时完成帧统计与 BER/FEC 分析的

Question1:交换机是如何实现同时完成帧统计与 BER/FEC 分析的？

用流量仪打流时：收发包是以太网帧；
BER统计一般采用PRBS（非以太网帧）
得预先知道发过来的码流是什么，才能拿已知和实际做对比，计算出BER。
看起来很矛盾，光模块难道能同时处理以太网帧和PRBS？或者以太网帧和PRBS交替处理？

Answer(AI+个人对协议的理解):

PRBS作为“测试负载（Payload）”嵌入帧中。

2️⃣ 流量仪如何打流？

流量仪发送的帧结构如下：

[ Preamble ] [ SFD ] [ DMAC ][ SMAC ][ Ethertype ][ Payload (PRBS) ][ FCS ]

• Payload 部分填充的是 PRBS 序列（如 PRBS31）

• 其他部分是标准以太网帧头

• 所以：这是一个合法的以太网帧，但负载是伪随机码

✅ 这样做的好处：

• 对上层（MAC）来说：是标准帧，可以统计帧数、FCS 错误、丢包等

• 对物理层（PMA）来说：收到的是连续的 PRBS 序列，可用于 BER 测试

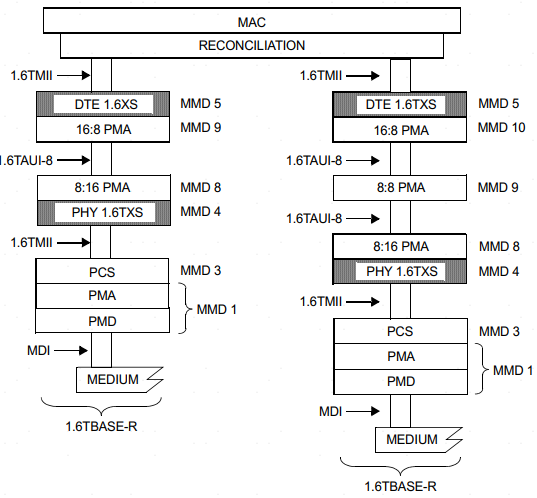

3️⃣ 如何同时统计帧和 BER/FEC Bin？

测试仪表内部有 两个并行的分析引擎：

✅ 路径一：MAC/PCS 层帧分析引擎

• 解析帧头、FCS

• 统计：发送/接收帧数、丢包率、乱序、重复、时延、抖动等

• 判断是否收到完整帧

✅ 路径二：PMA 层误码分析引擎

• 在 PCS 编码后、PMA 发送前，注入 PRBS 序列（流量仪发送的以太网帧Payload 部分未填充PRBS没关系，在设备PCS编码后，PMA填充，这解释了无论是用流量仪打流，网卡打流还是交换机自带的打流工具，都支持FEC Bin和BER统计）

• 接收端在 PMA 层解串后，提取原始比特流

• 用本地 PRBS 生成器比对，统计误码位数 → 计算 BER

• 如果启用了 FEC（如 RS-FEC、FC-FEC），还能在 FEC 解码前/后分析错误分布 → 生成 FEC Bin（即错误直方图）

📚 附加：典型测试场景

Question2:FEC Bin每个 test block 的 symbol 错误数 <7（远低于 RS-FEC 的 15-symbol 纠错能力），会出现帧丢失的情况吗？

✅ 简短回答：

是的，完全有可能！
即使 FEC 成功纠正了所有 symbol 错误（FEC Bin 显示错误数 <7），帧仍然可能被丢弃。
因为 “丢包”不仅仅由 FEC 纠错失败引起，还有其他机制会导致帧被丢弃。

🔍 为什么？我们来拆解原因

FEC 的作用是 纠正物理层的 symbol 错误，但它不能保证上层帧的完整性或可用性。即使 FEC 成功恢复了 payload 数据，后续环节仍可能导致帧被丢弃。

🚨 情况一：FCS（帧校验序列）错误仍存在

• FEC 纠正的是 symbol-level 错误，但无法 100% 保证恢复出原始比特流。

• 虽然 FEC 设计上能纠正 ≤15 个 symbol 错误，但在边界情况下（如突发错误、burst error），纠错后仍可能残留比特错误。

• 如果这些残留错误恰好发生在 FCS 字段 或导致 payload 计算出的 FCS 不匹配： → MAC 层会检测到 FCS Error → 帧被丢弃。

📌 FEC 成功 ≠ FCS 正确

🚨 情况二：帧同步丢失（Loss of Block Alignment）

• 高速以太网使用 64B/66B 编码，依赖同步头（Sync Header）进行 block 对齐。

• 如果错误集中在某个 block 的同步头区域，即使 FEC 纠正了 symbol 错误，同步信息可能仍未正确恢复。

• 导致 PCS 层无法正确解析帧边界 → 帧无法重组 → 丢包。

📌 即使 FEC 纠正了数据，控制信息（如 sync header）错误也可能导致帧丢失。

🚨 情况三：FEC 解码器状态异常或缓冲区溢出

• FEC 解码器是一个状态机，依赖连续的 codeword 流。

• 如果链路出现短暂中断、时钟抖动过大、或前序 block 严重错误导致解码器“失步”： → 即使当前 block 错误很少，解码器也可能无法正确处理 → 帧被丢弃。

• 或者：FEC 输出缓冲区溢出（due to backpressure），即使数据正确，也会被丢弃。

🚨 情况四：MAC/CS 层策略性丢包

即使 FEC 纠正成功、FCS 正确，交换机或测试仪仍可能因以下原因丢包：

📌 这些是 协议层或系统资源问题，与物理层误码无关。

🚨 情况五：FEC Bin 统计的是 PRBS，但帧头未被保护

• FEC 通常只对 payload 部分 进行编码保护（如 RS-FEC 作用于 64B/66B data blocks）。

• 而 帧头（MAC Header） 可能未被 FEC 保护，或使用不同的保护机制。

• 如果帧头在传输中出错（如 DMAC、SMAC 位翻转），即使 payload 被 FEC 成功纠正： → MAC 层无法正确路由 → 帧被丢弃。

📌 FEC 保护的是 payload，不等于整帧都安全。

✅ 举个真实测试场景

你用流量仪打流：

• Payload：PRBS31（被 FEC 保护）

• Frame Header：固定 MAC 地址

• FEC Bin 显示：所有 block 错误数 ≤10（FEC 成功纠正）

但你发现 丢包率 = 0.1%

可能原因：

• 0.1% 的帧中，帧头在非 FEC 区域出错 → FCS 错误 → 丢包

• 或测试仪缓冲区短暂溢出 → 主动丢包

• 或交换机 ACL 误匹配 → 策略性丢弃

🔍 此时 FEC Bin 看起来“很好”，但实际业务丢包。

✅ 总结：FEC Bin “好” ≠ 不丢包

📌 最终结论：

FEC Bin 反映的是物理层纠错能力范围内的错误分布，但它不能代表端到端的帧交付成功率。

即使 FEC Bin 显示“轻度错误”（如 ≤12 symbol errors），只要上层协议、系统资源或非保护区域出错，帧仍可能被丢弃。

🛠️ 建议测试实践：

1. 同时监控多个指标：

   • FEC Bin（物理层健康度）

   • FCS Error Count（帧完整性）

   • 丢包率（端到端性能）

   • Buffer Drop Count（系统资源）

2. 区分“物理层误码”和“系统性丢包”

3. 使用 PRBS + 可识别帧头 的测试流，便于定位错误位置。

目前的高端交换机是否可替代流量仪

但在 研发验证、标准符合性测试、极限性能评估 中，仍需依赖高端流量仪。

理想方案：用交换机做初筛，用流量仪做精测。
