一、一个决定关系

信号接口类型（RGB、MIPI、LVDS、HDMI等）不影响屏幕分辨率，屏幕分辨率仅由液晶屏幕本身决定。

二、什么影响屏幕分辨率

玻璃基板：

是液晶显示面板的基础材料，对分辨率有重要影响。随着分辨率的提高，显示面板上需要更多的像素点，这就要求玻璃基板不仅要有良好的物理性能，还必须保证其光学性能不受影响。例如，高分辨率的玻璃基板需要表面更加平整，光学透过率也要尽量接近 100%，以减少光的折射、反射和散射，提升显示效果。

制造工艺水平：

精细的光刻工艺能够制造出更小尺寸的像素电极，从而在有限的屏幕面积内放置更多的像素，支持更高的分辨率。

驱动 IC 性能：

高分辨率的液晶屏需要驱动 IC 具备更强的数据处理能力和更高的信号传输速度，以确保每个像素都能准确、快速地呈现出所需的颜色和亮度。

液晶材料特性：

高品质的液晶材料能够实现更快速、更精确的分子转向，从而在单位面积内实现更多像素的排列。

信号传输带宽：

高分辨率需要更大的数据量传输，带宽不足会导致显示延迟或失真。

三、玻璃基板的分类

按化学成分分类：

硼硅酸盐玻璃基板：具有低热膨胀系数，适用于高精度显示设备等对温度稳定性要求较高的场景。
铝硅酸盐玻璃基板：具有良好的化学稳定性和机械强度，被广泛应用于各种显示技术以及其他对基板性能有一定要求的领域。

按生产工艺分类：

浮法玻璃基板：通过浮法工艺生产，具有高平整度和良好的光学特性，是目前玻璃基板的主流生产工艺之一。
熔融下拉法玻璃基板：采用熔融下拉工艺制造，具有高强度和耐高温特性，在一些特定应用中受到青睐。

按厚度分类：

超薄玻璃基板：厚度一般在 0.1mm 至 0.5mm 之间，具有更高的透光率和更轻的重量，适用于高端显示器、柔性显示等领域。
薄型玻璃基板：厚度通常在 0.5mm 至 1.2mm 之间，适用于普通显示器的制造，具有较好的成本效益。
厚型玻璃基板：厚度在 1.2mm 以上，具有更高的机械强度和耐冲击性，适用于建筑、装饰等领域。

按应用领域分类：

液晶显示器玻璃基板：是液晶显示器中重要的组成部分，对透光率、平整度和表面质量有较高要求。
等离子显示器玻璃基板：用于等离子显示器，需要满足特定的电气和光学性能要求。
触摸屏玻璃基板：作为触摸屏的基础材料，要求具有良好的透明度、硬度和耐磨性。
太阳能电池板玻璃基板：应用于太阳能电池板，要求具备良好的耐候性、机械强度和透光率，以保护电池板并提高太阳能电池的转换效率。

四、液晶显示技术

TFT 是 “基础驱动技术”，IPS、VA、TN 是基于 TFT 技术衍生的 “液晶分子排列模式”，四者并非并列关系，而是 “底层技术 + 上层细分方案” 的从属关系。
TFT 是一种基于薄膜技术制造的半导体器件，通常以玻璃基板为基底，在其表面沉积多层薄膜（包括半导体层、绝缘层、金属电极等）形成。

TN（扭曲向列型）：

是一种基础的液晶显示技术，液晶分子在未通电时呈扭曲排列，扭曲取向偏转 90°，通电后分子垂直排列，从而控制光线透过。
优点：成本最低，响应速度较快，
缺点：可视角度小，色彩还原能力有限，
适用：主要应用于入门级显示器、工业设备等。

STN（超扭曲向列型）：

是 TN 的改进版，属于被动矩阵驱动。STN 液晶分子扭曲角度超过 180°，通过逐行扫描的方式改变电场来控制液晶分子排列，提升了显示对比度和灰阶表现。
优点：具有功耗小的优势，
缺点：分辨率低、色彩单一，一般最高能显示 65536 种色彩，
适用：常用于一些对显示要求不高的设备，如早期的手机、电子词典等。

VA（垂直排列型）：

液晶分子初始状态垂直于基板排列，加电压后倒向水平方向以调节光线，从而实现高对比度。
优点：更广的可视角度、更好的色彩还原能力，
缺点：功耗较高、价格较高。
适用：常用于高端液晶显示器和电视等设备。

IPS（平面转换型）：

也称为 “Super - TFT” 面板，IPS 面板的液晶分子在平面内转换，
优点：拥有可视角度大、色彩还原能力较强的优点，
适用：广泛应用于高端手机、专业显示器、医疗设备等领域。

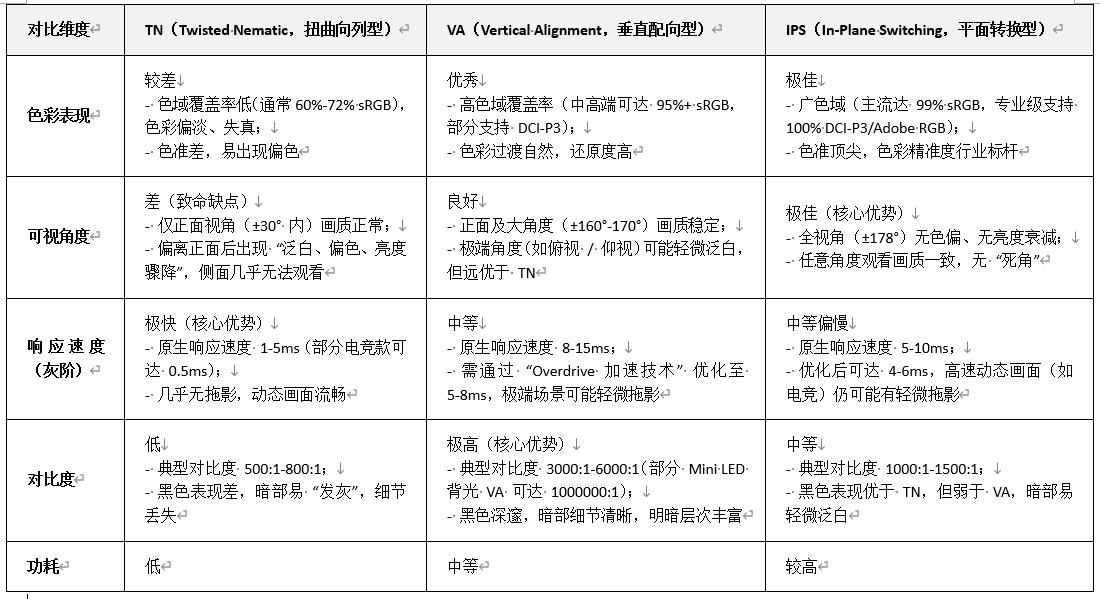

在这里插入图片描述

五、屏幕接口技术

常见的屏幕接口方式除了 RGB、MIPI 外，还有 I2C、SPI、UART、LVDS、HDMI、eDP 等，以下是对这些接口的介绍：

I2C（Inter-Integrated Circuit）：

两线制，由 SDA 数据线和 SCL 时钟线组成。适用于低速设备，如 OLED 显示屏、LCD 显示屏等，支持多设备连接，通过不同的地址区分设备。

优点：采用双线制，引脚少，硬件成本低；支持多设备挂载，通过地址区分不同设备，总线利用率高。
缺点：传输速率低，通常小于 1MHz；总线易冲突，需要仲裁机制来解决多个设备同时访问总线的问题。

SPI（Serial Peripheral Interface）：

四线制，包括 MOSI、MISO、SCLK、CS。具有高速数据传输的特点，适用于需要快速刷新的显示屏，支持全双工通信，常用于 TFT 显示屏、图形 LCD 显示屏等。
UART（Universal Asynchronous Receiver/Transmitter）：两线制，即 TX、RX。属于异步通信，适用于低速设备，需要波特率匹配，一般用于一些简单的字符型 LCD 显示屏。

优点：传输速度较快，可达几十 MHz；采用四线制，引脚少；通信协议简单，易于实现。
缺点：需要 MCU 支持 SPI 外设；长距离传输时易受干扰；对于高分辨率的屏幕，可能需要压缩数据，导致画质损失。

RGB（Red - Green - Blue）：

是一种并行接口，通常用于连接 LCD 显示屏。它通过同步信号，如 HSYNC（行同步）、VSYNC（场同步）、DOTCLK（像素时钟）来传输像素数据，数据位宽有 16 位、18 位、24 位等，适合中尺寸屏，如智能仪表、车载中控等领域。

优点：传输速率高，适合高分辨率和高帧率的显示需求；硬件设计相对简单，可直接驱动屏幕；成本较低，无需专用的控制器。
缺点：引脚数量多，例如 RGB888 格式需 24 位并行总线，增加了硬件复杂度和布线难度；PCB 布线复杂，需要等长走线以避免信号干扰，且高速并行信号容易产生 EMI 问题。

MIPI

MIPI（Mobile Industry Processor Interface，移动行业处理器接口）是由MIPI 联盟（2003 年由 ARM、诺基亚、意法半导体等企业联合成立）制定的一系列开放标准，旨在为移动设备（如智能手机、平板电脑、智能汽车、物联网终端等）的内部组件间提供统一、高效、低功耗的互连方案，解决不同厂商芯片 / 模块的兼容性问题，降低研发成本并提升产品性能。
MIPI 接口的核心特点
MIPI 标准并非单一接口，而是覆盖 “数据传输、控制管理、电源管理” 的完整协议体系，核心优势可概括为：

低功耗：通过动态功耗调节（如链路休眠、信号幅度优化）适配移动设备续航需求；
高带宽：支持从低速控制（如几 kbps）到高速数据（如数十 Gbps）的全场景传输；
灵活性：采用 “协议分层 + 模块化设计”，不同组件可按需选择对应子标准；
通用性：统一接口规范，避免厂商私有协议导致的兼容性问题，加速产业链协同。

优点：采用差分信号传输（LVDS），抗干扰能力强；支持多通道并行，高速率，单通道可达 1.5Gbps，四通道可达 6Gbps，适合高分辨率和高帧率的屏幕；低功耗设计，可动态调节传输速率以平衡功耗与性能。
不仅能够传输视频数据，还能传输控制指令，按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据，通道里面按需要以短包（SP）或者长包（LgP）的形式传送数据。
缺点：硬件成本高，需要专用的驱动芯片和复杂的 PCB 设计；开发复杂度高，需要协议栈支持；PCB 布线要求严格，需要等长、阻抗匹配。

LVDS（Low Voltage Differential Signaling）：

采用低电压差分信号传输，抗干扰能力强，能进行高速数据传输，适用于高分辨率显示屏，常见于笔记本电脑显示屏、工业显示屏等。

优点：传输速度快，抗干扰能力强，能够实现高速、稳定的数据传输；采用低电压差分信号，功耗低。
缺点：需要专用的 LVDS 发送和接收芯片，增加了硬件成本；对 PCB 布线的要求较高，需要保证差分信号对的等长和阻抗匹配。只用于传输视频数据，主要是将 RGB TTL 信号按照 SPWG/JEIDA 格式转换成 LVDS 信号进行传输，信号内容是 RGB 数据、行场同步和时钟。
