【0基础3ds Max】捕捉工具详解
3ds Max 作为一款功能强大的专业 3D 计算机图形软件，在影视动画、游戏开发、建筑可视化、产品设计和工业设计等众多领域有着广泛的应用。
目录
- 前言
- 一、捕捉工具的启用
- 二、捕捉类型设置
- 三、捕捉模式介绍
- 四、捕捉工具的应用示例
- 五、捕捉工具的高级应用技巧
- 总结
前言
在 3ds Max 的建模过程中，捕捉工具是实现精确操作的得力助手。它能够帮助我们在创建、移动、旋转和缩放对象时，精准地定位到特定的点、线、面，大大提升建模的效率与精度。接下来，就为大家详细介绍 3ds Max 中的捕捉工具。
一、捕捉工具的启用
常规启用方式
-

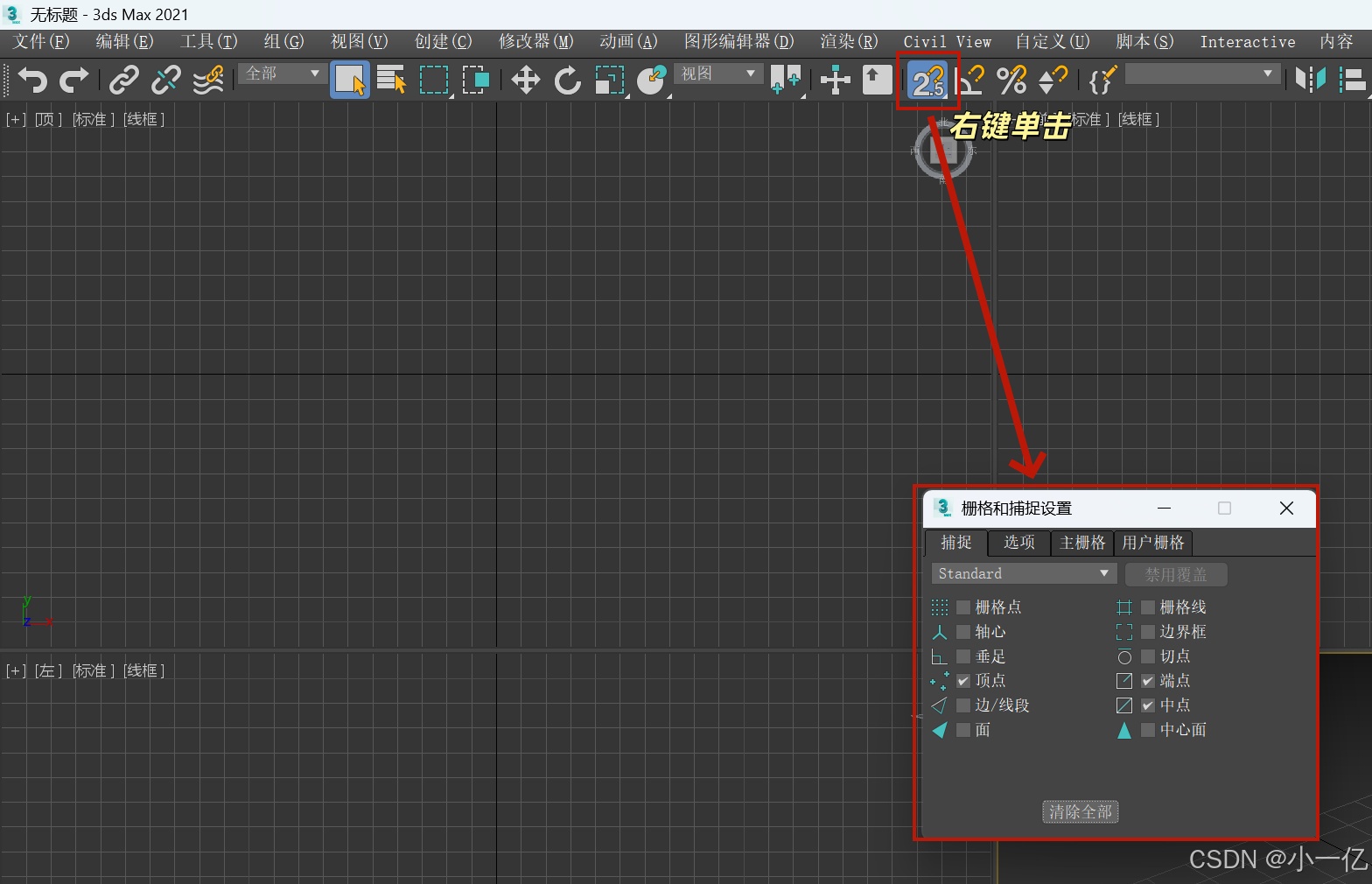

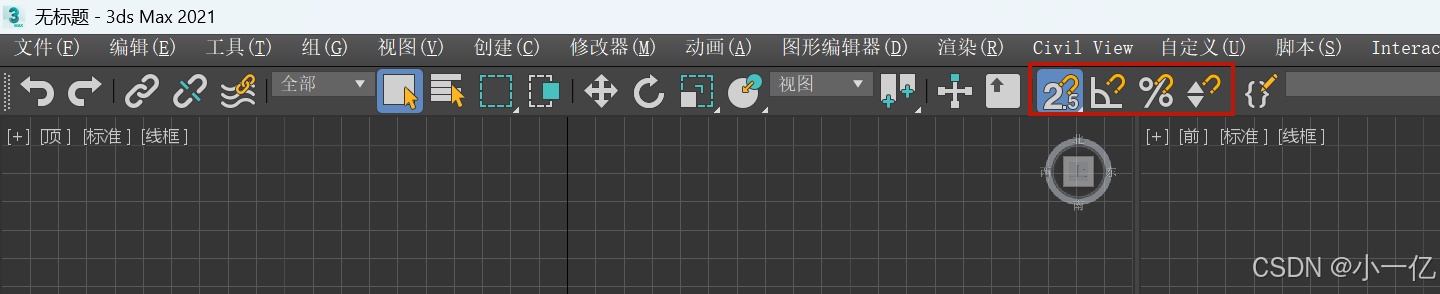

通过主工具栏：在主工具栏中，有一个 “捕捉切换” 按钮 ，其图标通常类似于一个带有网格的小磁铁 。单击此按钮，即可启用捕捉功能。启用后，按钮会呈现按下状态 。若要进一步设置捕捉的具体类型和参数，可右键单击该按钮，此时会弹出 “栅格和捕捉设置” 对话框 。
-

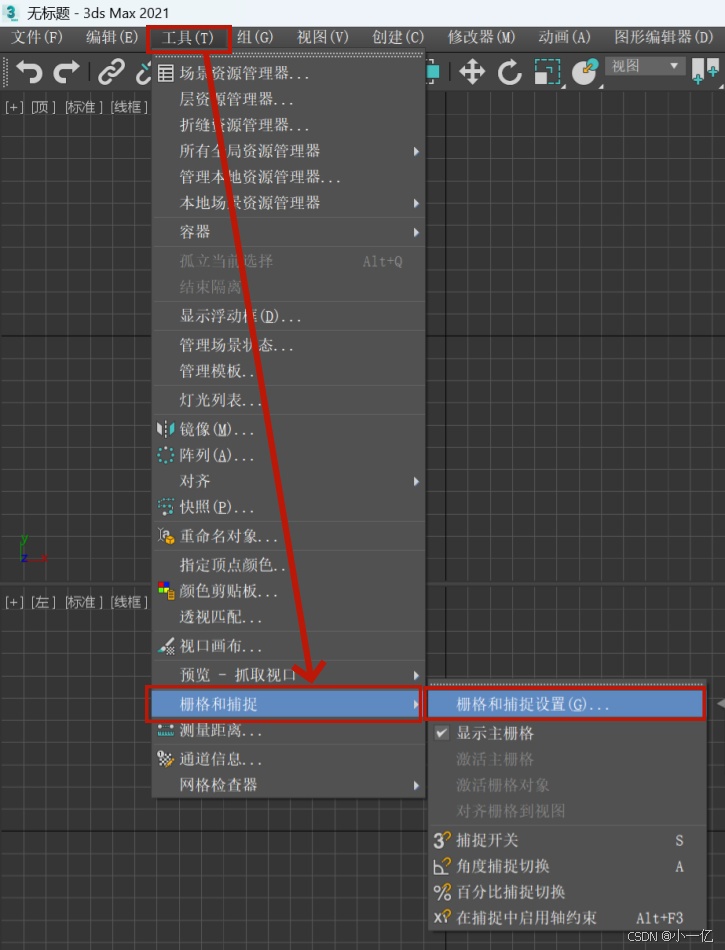

使用菜单操作：选择 “工具” 菜单（如果使用 Alt 菜单系统，则选择 “场景” 菜单），然后依次点击 “栅格和捕捉”>“栅格和捕捉设置”，同样能打开 “栅格和捕捉设置” 对话框进行相关设置 。
快捷操作方式
3. 快捷键操作：按下键盘上的 “S” 键，可快速启用和禁用捕捉功能。这一快捷键在操作过程中极为便捷，比如在进行对象变换中途，可随时按下 “S” 键来灵活切换捕捉状态，实现捕捉与自由放置的无缝组合 。

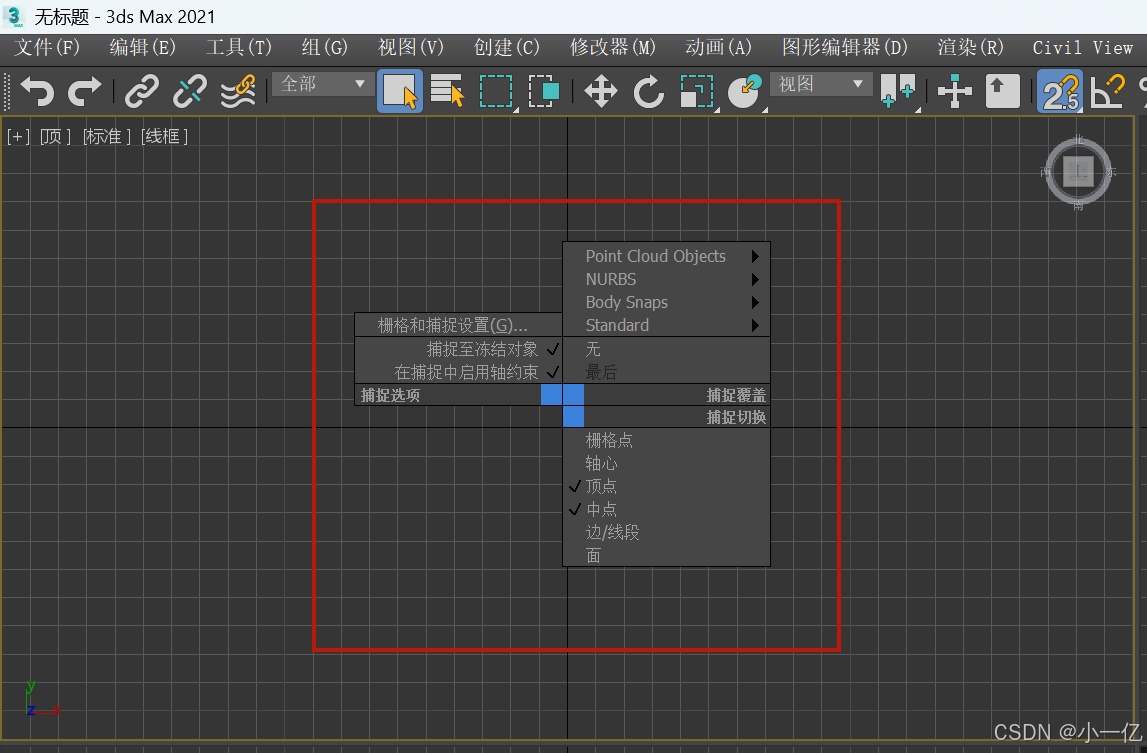

4. 四元菜单操作：按住 Shift 键并右键单击视口内任意位置，会弹出一个四元菜单 。通过该菜单，可快速访问各种捕捉设置，包括 “捕捉使用轴约束”“捕捉到冻结对象” 等常用选项 。
二、捕捉类型设置

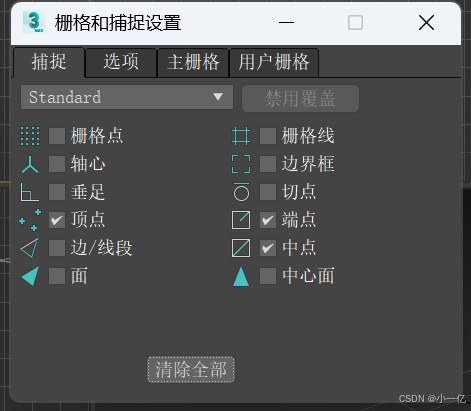

打开 “栅格和捕捉设置” 对话框后，在 “捕捉” 选项卡中，我们能看到丰富多样的捕捉类型，可根据实际需求灵活选择和组合 。
标准捕捉类型
- 顶点（Vertex）：启用此捕捉类型后，在创建和变换对象时，光标会捕捉到现有几何体的顶点位置 。比如在搭建一个复杂的建筑模型时，利用顶点捕捉可以精准地将各个建筑构件的顶点对齐，确保模型结构的准确性 。
- 中点（Midpoint）：能使光标捕捉到边的中点。在创建一些对称结构的模型，如桥梁的支撑结构时，中点捕捉可帮助我们快速找到梁的中心位置，方便进行对称搭建 。
- 边 / 线段（Edge/Segment）：可以捕捉到几何体的边或线段。在对模型进行布线调整，或者连接不同对象的边时，该捕捉类型非常实用 。
- 面（Face）：光标会捕捉到对象的面。在进行面的合并、分离等操作，以及需要将一个对象贴合到另一个对象的表面时，面捕捉能大大提高操作的精准度 。
- 栅格点（Grid Point）：这是默认的捕捉类型，光标会捕捉到活动栅格上的点 。在创建平面图形，或者需要在栅格上精确布置对象时，栅格点捕捉能保证对象位置的规整 。
- 轴心点（Pivot Point）：用于捕捉对象的轴心点，在对对象进行旋转、缩放等变换操作，且需要以对象的轴心为基准时，该捕捉类型不可或缺 。
其他捕捉类型
除了标准捕捉类型外，还有 NURBS 捕捉等，可用于捕捉 NURBS 模型中的对象或子对象，满足特定的建模需求 。在实际使用中，我们可以同时启用多种捕捉类型，例如同时开启 “顶点” 和 “中点” 捕捉，这样在操作时，光标会在顶点和边中点同时发生捕捉，为复杂模型的构建提供更多便利 。
三、捕捉模式介绍

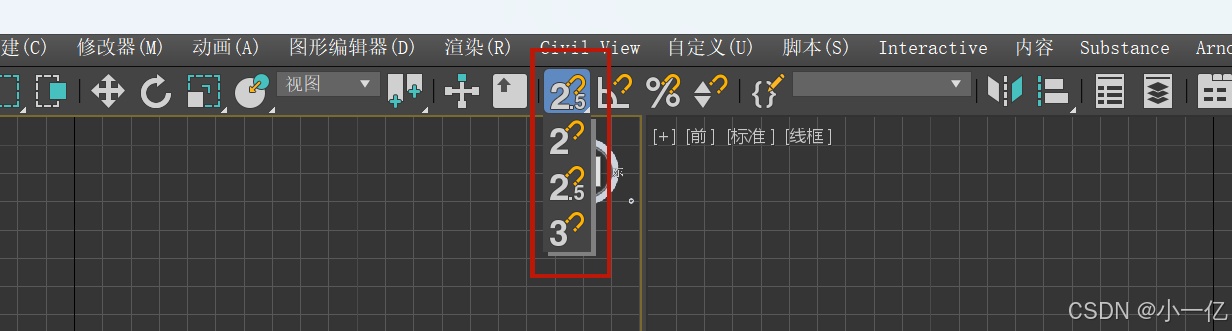

3ds Max 支持三种捕捉模式，分别为 2D 捕捉、2.5D 捕捉和 3D 捕捉，它们各自有着独特的应用场景 。
- 2D 捕捉
2D 捕捉功能仅适用于涉及两个维度的操作，比如在栅格上创建平面基本体 。当启用 2D 捕捉且仅在栅格平面内操作时，光标会捕捉栅格点以及平面图形上的相关捕捉点（如顶点、中点等），但会忽略 Z 轴或垂直方向的尺寸 。例如，在绘制一个简单的二维平面图时，2D 捕捉能确保图形的节点精确地落在栅格点上，使图形更加规整 。 - 2.5D 捕捉
2.5D 捕捉是一种投影式的捕捉模式。光标仅捕捉活动栅格上对象投影的顶点或边缘 。假设我们创建了一个复杂的三维模型，并在一个平面栅格上方进行操作，使用 2.5D 捕捉时，即使模型的实际位置在栅格上方或下方，只要其投影与栅格相交，光标就能捕捉到模型投影在栅格上的顶点或边缘 。比如在为一个位于高处的三维物体在地面栅格上创建投影相关的辅助图形时，2.5D 捕捉就非常实用 。 - 3D 捕捉
3D 捕捉模式下，光标会直接捕捉到 3D 空间中的任何几何体，不受栅格平面的限制 。无论是创建新对象，还是对现有对象进行变换操作，都能精确地在三维空间中定位到几何体的各个捕捉点 。在构建一个复杂的机械装配模型时，3D 捕捉可确保各个零件在三维空间中的精确组装，使模型的结构更加准确 。
四、捕捉工具的应用示例
对象的精准对齐
-

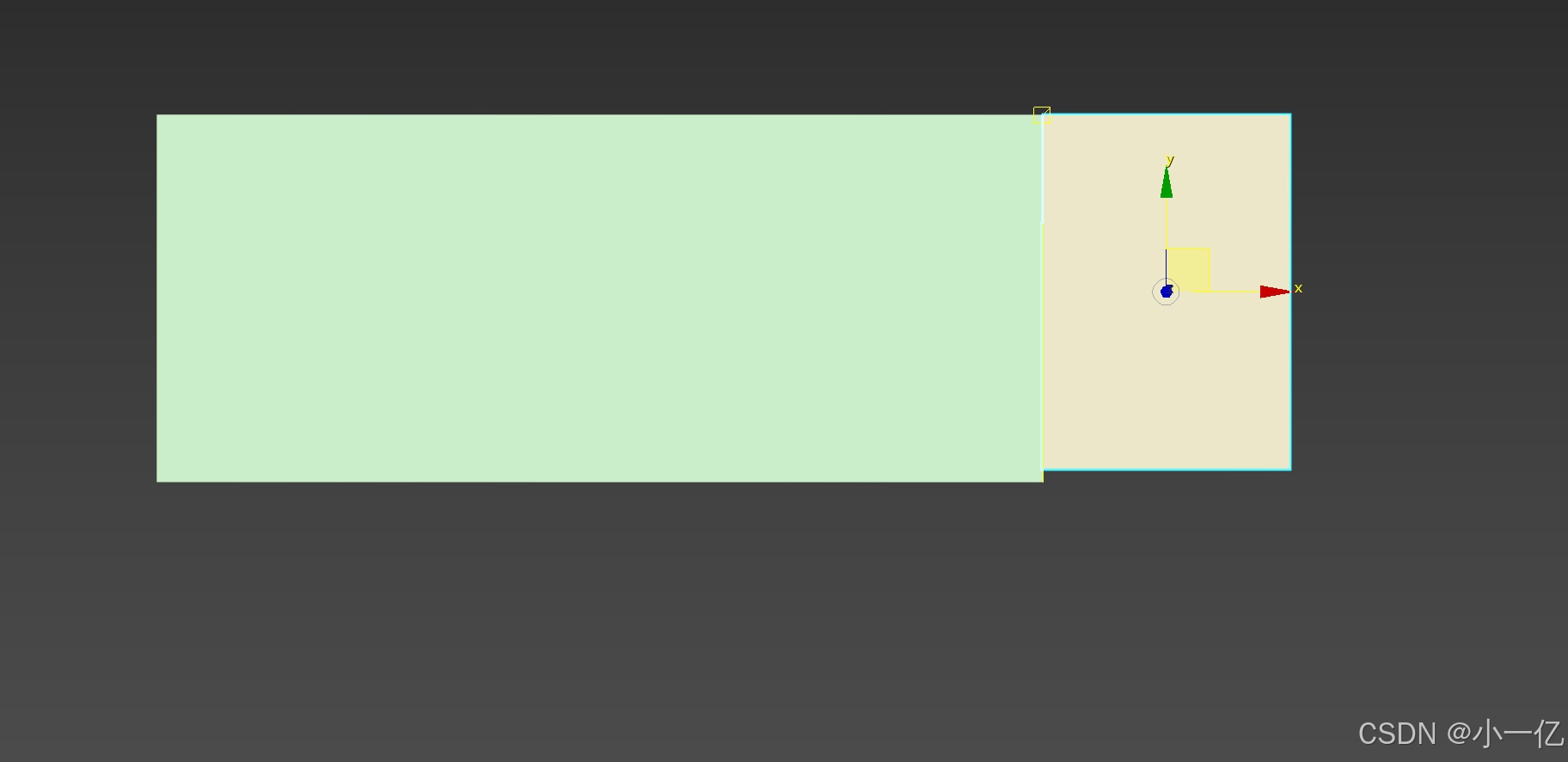

点对齐：打开 3D Max 软件，创建两个长方体 。选择其中一个长方体，按下移动工具快捷键 “W” 。点击 “捕捉开关” 按钮启用捕捉功能，并在 “栅格和捕捉设置” 对话框中勾选 “顶点” 选项 。将鼠标移动到该长方体的一个顶点上，当出现黄色十字（表示捕捉到顶点）后，按下左键拖动 。将光标移动到另一个长方体需要重合的顶点上，当两个顶点重合显示绿色十字时，松开鼠标，此时两个长方体的顶点就精确重合了 。
-
线对齐：选中需要操作的对象，切换到 “边” 子对象层级（快捷键为 “2”），选中要移动的线段 。在捕捉设置菜单中勾选 “边 / 线段” 选项开启线捕捉功能 。激活移动工具，将鼠标移动到目标对象的线段上，当出现蓝色虚线（表示捕捉到目标线段）时，按住鼠标左键拖动选中的线段，使其与目标线段重合 。在拖动过程中，可配合键盘上的方向键微调位置，实现线段的精确对齐 。
-
面对齐：选中要操作的对象，进入 “多边形” 子对象层级（快捷键为 “4”），选择要移动的面 。在捕捉设置菜单中勾选 “面” 选项开启面捕捉功能 。使用移动工具，将鼠标移至目标对象的面上，当出现绿色面状图标（表示捕捉到目标面）时，按住鼠标左键拖动选中的面，使其与目标面贴合 。若需要旋转面来更好地对齐，可使用旋转工具（快捷键为 “E”），旋转时会捕捉到目标面的法线方向，方便精确调整角度 。
围绕特定点旋转对象
4. 确保 “自动关键点” 已禁用 。选择要旋转的对象，比如一个长方体 。
5. 在主工具栏上，单击 “选择并旋转” 按钮 。
6. 按键盘上的 “S” 键启用 “捕捉” 。
7. 打开 “工具” 菜单，选择 “栅格和捕捉”>“栅格和捕捉设置”，启用 “顶点” 并禁用 “栅格点” 。
8. 通过单击状态栏上的 “选择锁定切换” 来锁定选择集 。
9. 在工具栏上，选择 “使用变换坐标中心”（在 “使用轴点中心” 上按住鼠标以打开弹出菜单） 。
10. 将光标移动到长方体的任何一个顶点上，此时捕捉光标显示出来，然后就可以围绕该顶点旋转长方体 。
五、捕捉工具的高级应用技巧
捕捉覆盖
“捕捉覆盖” 功能可略过当前选定的捕捉设置 。当在栅格点之间创建样条线，同时又需要捕捉到对象的顶点或中点时，该功能尤为实用 。操作步骤如下：
- 当使用预设捕捉创建或移动对象时，按下 Shift 并右键单击，弹出包含三个区域的右键单击菜单 。
- 从 “捕捉覆盖” 四元菜单中，选择要使用的捕捉类型，此时光标会切换为该类型 。
- 进行捕捉操作，捕捉完成后，当前设置的捕捉将继续起作用 。此外，“捕捉覆盖” 四元菜单还提供了重新使用上一次使用的覆盖（按名称列出）以及 “无” 的选项 。选择 “无” 时，在下一次单击时将完全禁用捕捉 。
与轴约束结合使用
默认情况下，捕捉优先于轴约束 。若激活了轴约束（如 “限制到 X 轴”），原本只能在 X 轴上移动对象，但启用捕捉后，“限制到 X 轴” 约束会被取消 。不过，我们可以通过以下方式将两者结合使用：
- 在 “栅格和捕捉设置” 对话框的 “选项” 选项卡的 “平移” 组中，启用 “使用轴约束” 。
- 按住 Shift 键并在视口内右键单击，然后选择 “选项”>“捕捉” 四元菜单中的 “变换约束” 。例如，在进行 3D 捕捉的同时，若希望对象在旋转时能按照特定的轴进行约束，就可以通过这种方式实现 。
总结
3ds Max 中的捕捉工具功能强大且丰富多样，熟练掌握各种捕捉类型和设置，能够在建模过程中大大提高工作效率和模型精度，无论是建筑模型、角色模型还是机械模型等各类三维模型的创建，捕捉工具都是不可或缺的重要工具
