【LLMs篇】18：基于EasyR1的Qwen2.5-VL GRPO训练

java 2025/8/21 12:30:38

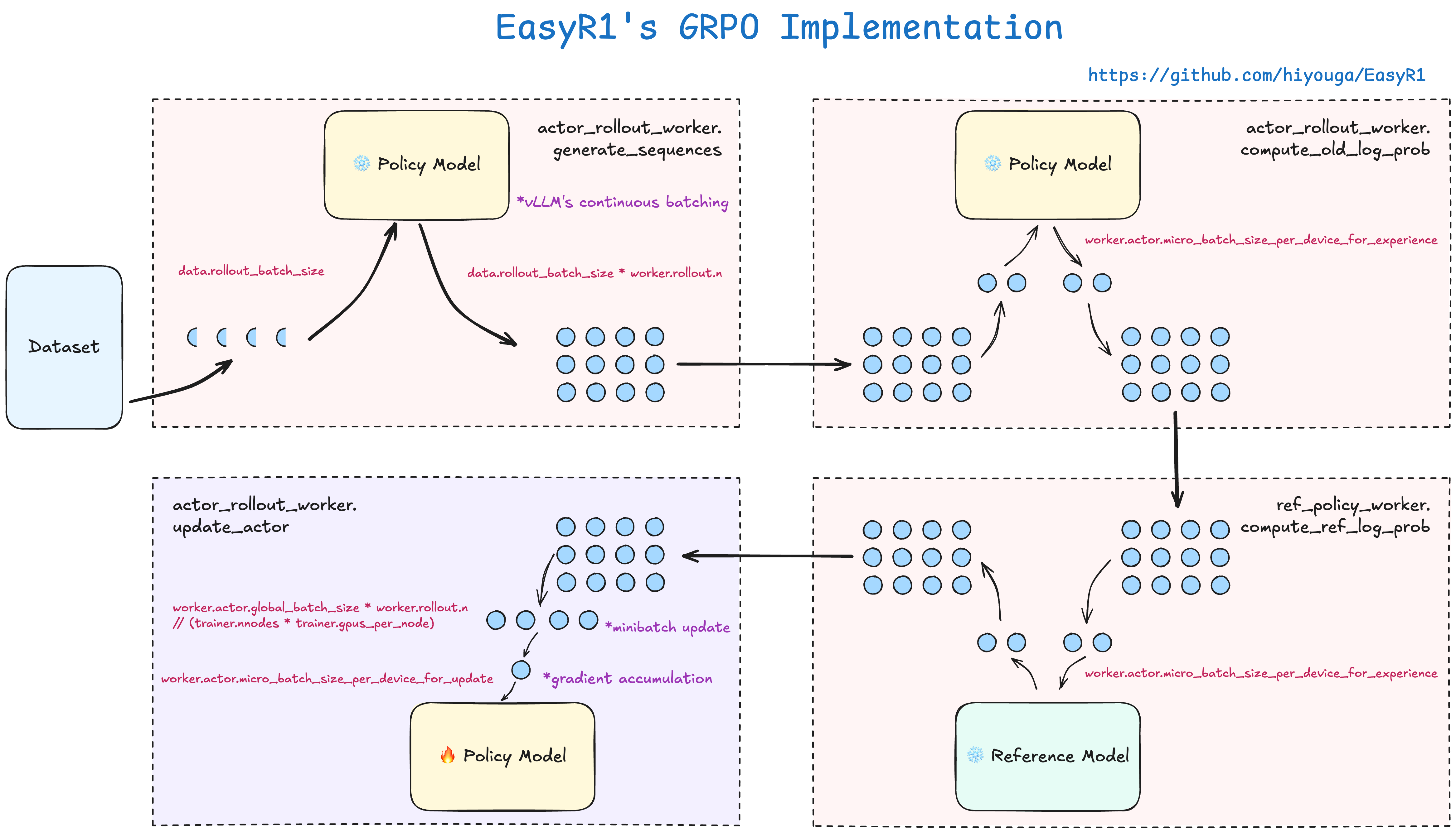

在这里插入图片描述

概述

本文档详细描述了使用 EasyR1 框架在 Geometry3K 数据集上运行 Qwen2.5-VL-7B-Instruct 模型进行 GRPO (Group Robust Policy Optimization) 训练的完整流程，包括算法原理、数据处理、模型集成和训练过程。

1. 训练启动脚本分析

1.1 脚本文件：`examples/qwen2_5_vl_7b_geo3k_grpo.sh`

#!/bin/bash
set -x
export PYTHONUNBUFFERED=1MODEL_PATH=/home/ubuntu/.cache/huggingface/hub/models--Qwen--Qwen2.5-VL-7B-Instruct/snapshots/cc594898137f460bfe9f0759e9844b3ce807cfb5python3 -m verl.trainer.main \config=examples/config.yaml \data.train_files=hiyouga/geometry3k@train \data.val_files=hiyouga/geometry3k@test \worker.actor.model.model_path=${MODEL_PATH} \trainer.experiment_name=qwen2_5_vl_7b_geo_grpo \trainer.n_gpus_per_node=4

1.2 关键参数说明

模型路径: 指定本地 Qwen2.5-VL-7B-Instruct 模型位置
数据集: 使用 HuggingFace 的 hiyouga/geometry3k 数据集
GPU配置: 使用 4 GPUs per node
实验名称: qwen2_5_vl_7b_geo_grpo

2. 配置文件详细解析

2.1 数据配置 (`config.yaml`)

data:train_files: hiyouga/math12k@train  # 被脚本覆盖为geometry3kval_files: hiyouga/math12k@test     # 被脚本覆盖为geometry3kprompt_key: problem          # 几何问题文本answer_key: answer          # 标准答案image_key: images           # 图像数据列表video_key: videos           # 视频数据列表max_prompt_length: 2048     # 最大prompt长度max_response_length: 2048   # 最大回复长度rollout_batch_size: 512     # 数据生成批大小val_batch_size: 1024        # 验证批大小format_prompt: ./examples/format_prompt/math.jinja  # Prompt模板min_pixels: 262144          # 图像最小像素数max_pixels: 4194304         # 图像最大像素数filter_overlong_prompts: true  # 过滤超长prompt

2.2 算法配置

algorithm:adv_estimator: grpo         # 使用GRPO算法disable_kl: false           # 启用KL散度use_kl_loss: true           # 使用KL损失kl_penalty: low_var_kl      # KL惩罚类型kl_coef: 1.0e-2            # KL系数online_filtering: false     # 在线过滤filter_key: overall         # 过滤指标

2.3 Worker配置

Actor (策略网络)

worker.actor:global_batch_size: 128                           # 全局批大小micro_batch_size_per_device_for_update: 1       # 更新时每设备微批大小micro_batch_size_per_device_for_experience: 2   # 体验生成时每设备微批大小max_grad_norm: 1.0                              # 梯度裁剪padding_free: true                              # 无填充训练dynamic_batching: true                          # 动态批处理model:model_path: Qwen/Qwen2.5-7B-Instruct         # 模型路径enable_gradient_checkpointing: true          # 梯度检查点freeze_vision_tower: false                   # 不冻结视觉塔optim:lr: 1.0e-6                # 学习率weight_decay: 1.0e-2      # 权重衰减strategy: adamw           # 优化器策略fsdp:enable_full_shard: true   # 启用完全分片enable_cpu_offload: false # CPU卸载

Rollout (推理生成)

worker.rollout:n: 5                                # 每个prompt生成5个回复temperature: 1.0                    # 采样温度top_p: 1.0                          # Top-p采样gpu_memory_utilization: 0.6         # GPU内存利用率tensor_parallel_size: 2             # 张量并行大小val_override_config:temperature: 0.6                  # 验证时温度top_p: 0.95                       # 验证时top-pn: 1                              # 验证时每个prompt生成1个回复

Reward (奖励函数)

worker.reward:reward_type: batch                                          # 批量奖励reward_function: ./examples/reward_function/math.py:compute_score  # 奖励函数

2.4 训练器配置

trainer:total_epochs: 15                    # 总训练轮数project_name: easy_r1               # 项目名称experiment_name: qwen2_5_7b_math_grpo  # 实验名称nnodes: 1                           # 节点数n_gpus_per_node: 8                  # 每个节点GPU数val_freq: 5                         # 验证频率val_before_train: true              # 训练前验证save_freq: 5                        # 保存频率save_limit: 3                       # 保存限制

3. GRPO算法原理与实现

3.1 GRPO核心思想

Group Robust Policy Optimization (GRPO) 是一种针对强化学习中奖励分布不均匀问题的优化算法。其核心思想是：

组内标准化: 对于同一个prompt生成的多个回复，在组内进行标准化
相对比较: 重点关注同一prompt下不同回复的相对质量
鲁棒性: 减少不同prompt间奖励分布差异的影响

3.2 算法实现 (`verl/trainer/core_algos.py:171-212`)

def compute_grpo_outcome_advantage(token_level_rewards: torch.Tensor,  # token级奖励response_mask: torch.Tensor,        # 回复掩码index: torch.Tensor,                # 数据索引(用于分组)eps: float = 1e-6                   # 数值稳定性参数
) -> torch.Tensor:"""GRPO优势计算函数算法步骤：1. 计算每个回复的总奖励分数2. 根据index将回复分组3. 计算每组的均值和标准差4. 进行组内标准化: (score - group_mean) / (group_std + eps)5. 将标准化结果广播到所有token位置"""# 计算每个回复的总分数scores = token_level_rewards.sum(dim=-1)  # [batch_size]# 按index分组并计算统计量id2score = {}for i, idx in enumerate(index):idx = idx.item()if idx not in id2score:id2score[idx] = []id2score[idx].append(scores[i].item())# 计算每组的均值和标准差id2mean, id2std = {}, {}for idx in id2score:id2mean[idx] = torch.mean(torch.tensor(id2score[idx], device=scores.device))id2std[idx] = torch.std(torch.tensor(id2score[idx], device=scores.device))# 标准化并广播advantages = torch.zeros_like(token_level_rewards)for i in range(len(index)):idx = index[i].item()normalized_score = (scores[i] - id2mean[idx]) / (id2std[idx] + eps)# 将标准化分数广播到所有token位置advantages[i] = normalized_score * response_mask[i]return advantages

3.3 算法要求和特点

多样本要求: rollout.n > 1 (配置中设为5)
结果导向: 只考虑最终奖励，不使用token级奖励
稳定性: 通过组内标准化提供更稳定的梯度信号
适用场景: 特别适合数学推理等有明确正确答案的任务

4. Geometry3K数据集处理流程

4.1 数据集结构

Geometry3K数据集包含几何问题及其对应的图像：

{"problem": "几何问题描述，包含<image>标记","answer": "数值答案，如 48","images": [PIL.Image对象列表]
}

4.2 数据加载与预处理 (`verl/utils/dataset.py`)

4.2.1 图像处理流程

def process_image(image, processor, min_pixels=262144, max_pixels=4194304):"""图像预处理函数处理步骤：1. 支持多种输入格式：路径字符串、字典、PIL.Image对象2. 转换为RGB格式3. 基于像素数限制调整图像尺寸4. 返回处理后的PIL.Image对象"""if isinstance(image, str):# 从路径加载图像image = Image.open(image).convert("RGB")elif isinstance(image, dict):# 处理字典格式if "bytes" in image:image = Image.open(io.BytesIO(image["bytes"])).convert("RGB")elif "path" in image:image = Image.open(image["path"]).convert("RGB")# 调整图像尺寸以符合像素限制width, height = image.sizecurrent_pixels = width * heightif current_pixels > max_pixels:# 缩小图像scale_factor = (max_pixels / current_pixels) ** 0.5new_width = int(width * scale_factor)new_height = int(height * scale_factor)image = image.resize((new_width, new_height), Image.LANCZOS)elif current_pixels < min_pixels:# 放大图像scale_factor = (min_pixels / current_pixels) ** 0.5new_width = int(width * scale_factor)new_height = int(height * scale_factor)image = image.resize((new_width, new_height), Image.LANCZOS)return image

4.2.2 多模态消息构建

def _build_messages(self, data_point):"""构建多模态消息处理流程：1. 解析问题文本中的<image>标记2. 提取对应的图像数据3. 构建content_list，交替包含文本和图像4. 生成符合HuggingFace格式的消息列表"""problem = data_point[self.prompt_key]images = data_point.get(self.image_key, [])# 解析<image>标记并构建content列表content_list = []parts = problem.split("<image>")for i, part in enumerate(parts):if part.strip():content_list.append({"type": "text", "text": part.strip()})# 在每个文本部分后添加对应的图像（如果存在）if i < len(images):processed_image = self.process_image(images[i])content_list.append({"type": "image", "image": processed_image})messages = [{"role": "user", "content": content_list}]return messages, [img for img in images if img is not None]

4.3 Prompt格式化 (`examples/format_prompt/math.jinja`)

{{ content | trim }} You FIRST think about the reasoning process as an internal monologue and then provide the final answer. The reasoning process MUST BE enclosed within <think> </think> tags. The final answer MUST BE put in \boxed{}.

这个模板要求模型：

思考过程: 在<think>标签内进行推理
最终答案: 在\boxed{}内给出答案

4.4 数据转换流程

原始Geometry3K数据↓
{problem: "在三角形ABC中...<image>...求面积", answer: "48", images: [PIL.Image]}↓
应用math.jinja模板↓
"在三角形ABC中...<image>...求面积 You FIRST think about the reasoning process..."↓
构建多模态消息↓
[{"role": "user", "content": [{"type": "text", "text": "在三角形ABC中..."},{"type": "image", "image": <PIL.Image>},{"type": "text", "text": "...求面积 You FIRST think..."}
]}]↓
Qwen2VL处理器处理↓
{"input_ids": tensor([...]),"attention_mask": tensor([...]),"position_ids": tensor(3, seq_len),  # 3D位置编码"pixel_values": tensor([...]),       # 图像像素值"image_grid_thw": tensor([...])      # 图像网格信息
}

5. Qwen2.5-VL模型集成详解

5.1 模型加载 (`verl/workers/fsdp_workers.py`)

def load_model():"""加载Qwen2.5-VL多模态模型"""model = AutoModelForImageTextToText.from_pretrained(model_path,torch_dtype=torch.bfloat16,attn_implementation="flash_attention_2",  # 使用Flash Attentiontrust_remote_code=False,device_map=None  # 由FSDP管理设备分配)# 启用梯度检查点以节省内存if enable_gradient_checkpointing:model.gradient_checkpointing_enable()# 视觉塔冻结选项if freeze_vision_tower:if hasattr(model, "model") and hasattr(model.model, "visual"):model.model.visual.requires_grad_(False)elif hasattr(model, "visual"):model.visual.requires_grad_(False)return model

5.2 多模态位置编码 (`verl/models/transformers/qwen2_vl.py`)

Qwen2.5-VL使用特殊的3D旋转位置编码(MRoPE)处理多模态输入：

def get_rope_index(input_ids, image_grid_thw, video_grid_thw, attention_mask):"""生成多模态旋转位置编码索引返回形状：[3, seq_len]- 第0维：时间维度位置- 第1维：高度维度位置  - 第2维：宽度维度位置"""position_ids = torch.zeros(3, seq_len, dtype=torch.long, device=device)# 文本token使用标准位置编码text_positions = attention_mask.cumsum(dim=-1) - 1position_ids[0] = text_positions  # 时间维度position_ids[1] = text_positions  # 高度维度position_ids[2] = text_positions  # 宽度维度# 图像token使用2D位置编码for image_info in image_grid_thw:t, h, w = image_infofor i in range(h):for j in range(w):pos = get_image_token_position(i, j)position_ids[0, pos] = 0  # 时间=0position_ids[1, pos] = i  # 高度位置position_ids[2, pos] = j  # 宽度位置return position_ids

5.3 FSDP集成和内存优化

# FSDP配置
fsdp_config = FSDPConfig(enable_full_shard=True,        # 完全分片enable_cpu_offload=False,      # CPU卸载enable_rank0_init=True,        # rank0初始化mixed_precision=torch.bfloat16 # 混合精度
)# 参数和优化器卸载
offload_config = OffloadConfig(offload_params=True,      # 参数卸载到CPUoffload_optimizer=True    # 优化器状态卸载到CPU
)# 模型包装
model = FSDP(model,fsdp_config=fsdp_config,offload_config=offload_config
)

5.4 vLLM推理集成 (`verl/workers/rollout/vllm_rollout_spmd.py`)

def setup_vllm_engine():"""配置vLLM推理引擎以支持多模态推理"""engine_args = EngineArgs(model=model_path,tensor_parallel_size=2,           # 张量并行gpu_memory_utilization=0.6,       # GPU内存利用率enforce_eager=False,              # 启用CUDA图优化enable_chunked_prefill=False,     # 分块预填充limit_mm_per_prompt={"image": 10}, # 限制每个prompt的图像数量trust_remote_code=False)engine = LLMEngine.from_engine_args(engine_args)return enginedef generate_responses(prompts, images_list, sampling_params):"""使用vLLM生成多模态响应"""# 构建多模态输入multi_modal_inputs = []for images in images_list:if images:multi_modal_inputs.append({"image": images})else:multi_modal_inputs.append({})# 批量生成outputs = engine.generate(prompts=prompts,sampling_params=sampling_params,multi_modal_data=multi_modal_inputs,use_tqdm=not disable_tqdm)return [output.outputs[0].text for output in outputs]

6. 奖励函数设计 (`examples/reward_function/math.py`)

6.1 奖励函数组成

def compute_score(reward_inputs: list[dict[str, Any]], format_weight: float = 0.1):"""计算综合奖励分数奖励组成：1. format_reward: 格式奖励（是否包含<think>标签和\boxed{}答案）2. accuracy_reward: 准确性奖励（答案是否正确）3. overall: 综合得分 = (1-format_weight) * accuracy + format_weight * format"""scores = []for reward_input in reward_inputs:response = reward_input["response"]ground_truth = reward_input["ground_truth"]# 格式奖励：检查是否有思考过程和boxed答案format_score = format_reward(response)# 准确性奖励：使用mathruler库验证答案accuracy_score = accuracy_reward(response, ground_truth)# 综合得分overall_score = (1 - format_weight) * accuracy_score + format_weight * format_scorescores.append({"overall": overall_score,"format": format_score,"accuracy": accuracy_score})return scores

6.2 格式检查

def format_reward(response: str) -> float:"""检查回复格式是否正确要求：1. 包含<think>...</think>思考过程2. 包含\boxed{}最终答案"""pattern = re.compile(r"<think>.*</think>.*\\boxed\{.*\}.*", re.DOTALL)format_match = re.fullmatch(pattern, response)return 1.0 if format_match else 0.0

6.3 准确性检查

def accuracy_reward(response: str, ground_truth: str) -> float:"""检查答案准确性使用mathruler库：1. 从回复中提取\boxed{}中的答案2. 与标准答案进行比较"""answer = extract_boxed_content(response)return 1.0 if grade_answer(answer, ground_truth) else 0.0

7. 完整训练流程

7.1 训练循环概览

def training_loop():"""GRPO训练主循环"""for epoch in range(total_epochs):for batch in dataloader:# 1. 数据准备阶段prompts, ground_truths, images = prepare_batch(batch)# 2. Rollout阶段：生成多个回复responses = generate_multiple_responses(prompts=prompts,images=images,n_responses=5,  # 每个prompt生成5个回复temperature=1.0,top_p=1.0)# 3. 奖励计算阶段rewards = compute_batch_rewards(responses, ground_truths)# 4. GRPO优势估计advantages = compute_grpo_outcome_advantage(token_level_rewards=rewards,response_mask=response_masks,index=batch_indices)# 5. 策略更新actor_loss = compute_policy_loss(log_probs=response_log_probs,advantages=advantages,old_log_probs=old_response_log_probs)# 6. KL散度惩罚kl_loss = compute_kl_loss(new_log_probs=response_log_probs,old_log_probs=old_response_log_probs)total_loss = actor_loss + kl_coef * kl_loss# 7. 反向传播和优化total_loss.backward()torch.nn.utils.clip_grad_norm_(model.parameters(), max_grad_norm)optimizer.step()optimizer.zero_grad()# 8. 验证和保存if step % val_freq == 0:validate_model()if step % save_freq == 0:save_checkpoint()

7.2 关键训练阶段详解

7.2.1 Rollout阶段

def rollout_phase(actor_model, prompts, images, n_responses=5):"""使用vLLM进行高效的多回复生成"""all_responses = []all_log_probs = []# 为每个prompt生成n个回复for prompt, image_list in zip(prompts, images):responses = vllm_engine.generate(prompts=[prompt] * n_responses,multi_modal_data=[{"image": image_list}] * n_responses,sampling_params=SamplingParams(temperature=1.0,top_p=1.0,max_tokens=2048))# 计算回复的log概率（用于后续策略更新）log_probs = actor_model.compute_log_probs(prompt, responses, image_list)all_responses.extend(responses)all_log_probs.extend(log_probs)return all_responses, all_log_probs

7.2.2 奖励计算阶段

def reward_phase(responses, ground_truths):"""批量计算奖励"""reward_inputs = []for response, ground_truth in zip(responses, ground_truths):reward_inputs.append({"response": response,"ground_truth": ground_truth})# 使用批量奖励函数scores = compute_score(reward_inputs, format_weight=0.1)# 转换为tensoroverall_rewards = torch.tensor([s["overall"] for s in scores])format_rewards = torch.tensor([s["format"] for s in scores])accuracy_rewards = torch.tensor([s["accuracy"] for s in scores])return overall_rewards, format_rewards, accuracy_rewards

7.2.3 GRPO优势计算阶段

def grpo_advantage_phase(rewards, batch_indices):"""计算GRPO优势"""# 将奖励reshape为token级别（但值在每个position相同）token_rewards = rewards.unsqueeze(-1).expand(-1, max_seq_len)# 计算response mask（标识回复部分的token）response_masks = create_response_masks(responses, tokenizer)# 调用GRPO算法advantages = compute_grpo_outcome_advantage(token_level_rewards=token_rewards,response_mask=response_masks,index=batch_indices,eps=1e-6)return advantages

7.3 分布式训练协调

def distributed_training_setup():"""分布式训练设置"""# Ray集群初始化ray.init(address="auto")# FSDP进程组初始化torch.distributed.init_process_group("nccl")# 工作角色分配actor_workers = create_fsdp_workers(model_path=model_path,role="actor",n_gpus=4)rollout_workers = create_vllm_workers(model_path=model_path,role="rollout", tensor_parallel_size=2)ref_workers = create_fsdp_workers(model_path=model_path,role="reference",n_gpus=2,cpu_offload=True)reward_workers = create_reward_workers(reward_function_path="examples/reward_function/math.py:compute_score")return actor_workers, rollout_workers, ref_workers, reward_workers

7.4 内存和性能优化

7.4.1 内存优化策略

FSDP完全分片: 将模型参数分片到多个GPU
CPU卸载: 将不活跃参数卸载到CPU内存
梯度检查点: 重新计算部分前向传递以节省显存
混合精度: 使用bfloat16减少内存使用
动态批处理: 根据序列长度动态调整批大小

7.4.2 性能优化技术

Flash Attention: 高效的注意力机制实现
vLLM推理: 高吞吐量的推理引擎
张量并行: 在推理阶段使用多GPU并行
Padding-Free训练: 避免不必要的填充token
Chunked Prefill: 分块处理长序列的prefill阶段

8. 实验配置和预期结果

8.1 硬件要求

GPU: 4x A100 80GB 或同等性能GPU
内存: 每GPU至少64GB系统内存
存储: 高速SSD存储，至少500GB可用空间

8.2 训练时间估算

数据集大小: Geometry3K约3000个样本
每轮训练时间: 约2-3小时（4xA100）
总训练时间: 15轮约30-45小时
验证频率: 每5轮进行一次验证

8.3 预期性能指标

格式准确率: >95% (模型学会使用正确的输出格式)
答案准确率: 在Geometry3K测试集上预期达到70-80%
综合得分: overall score预期达到0.75-0.85
收敛性: 通常在10-15轮内收敛

8.4 监控指标

训练指标:
- Actor loss (策略损失)
- KL divergence (与初始模型的KL散度)
- Reward scores (奖励分数分布)
- Gradient norms (梯度范数)
验证指标:
- Validation accuracy (验证集准确率)
- Format compliance (格式符合率)
- Response quality (回复质量)
系统指标:
- GPU memory utilization (GPU内存使用率)
- Training speed (训练速度)
- Convergence rate (收敛速率)
