旋变转换电路

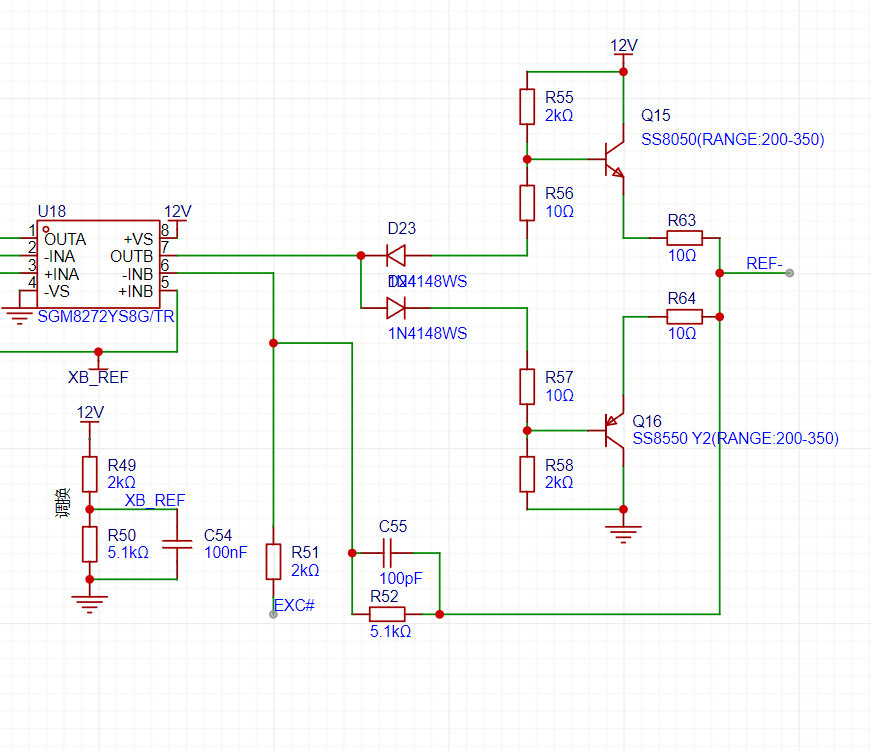

第一种：

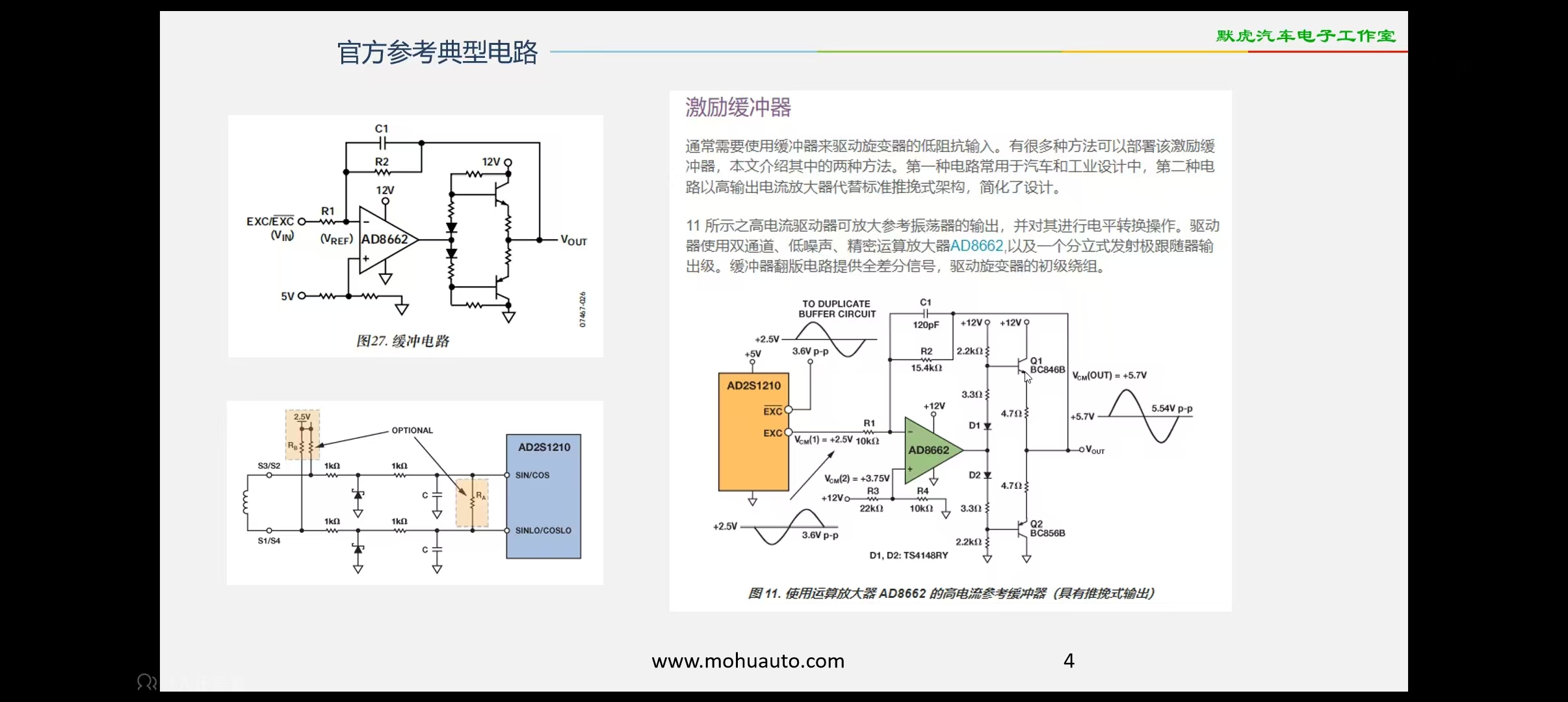

第二种：

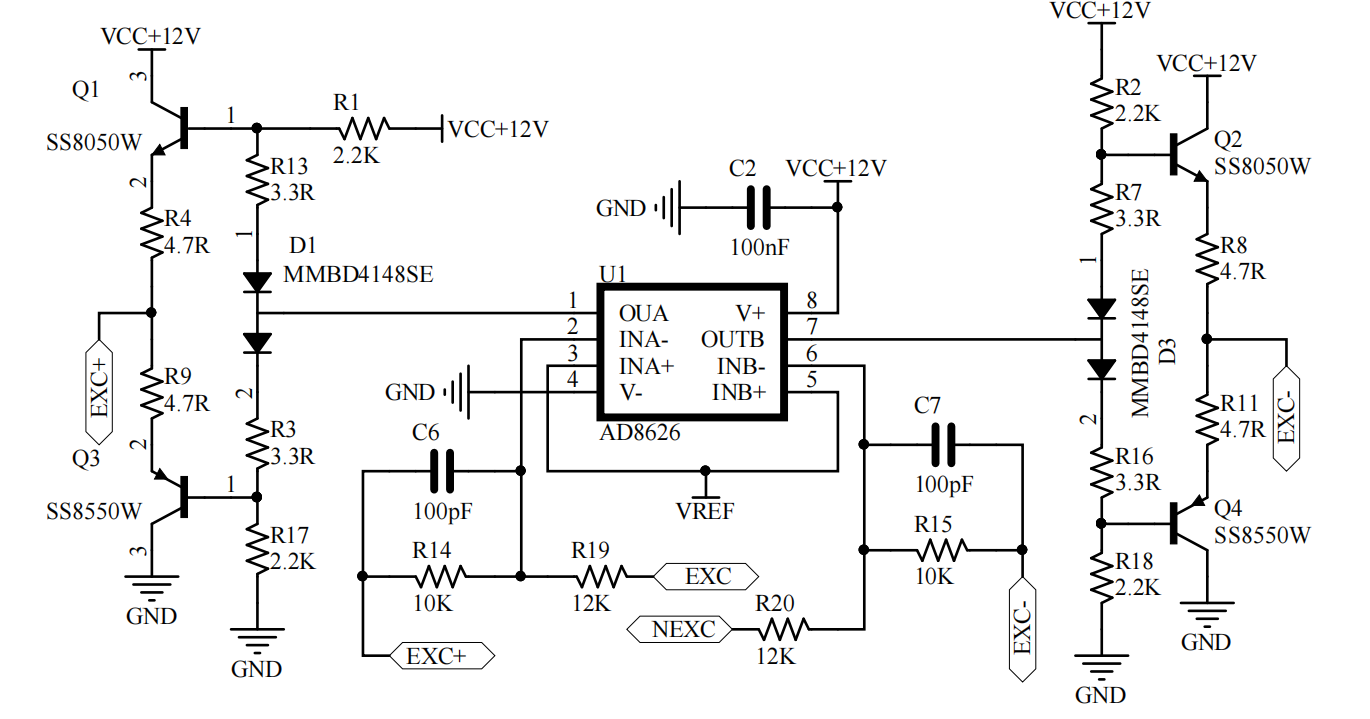

第三种：

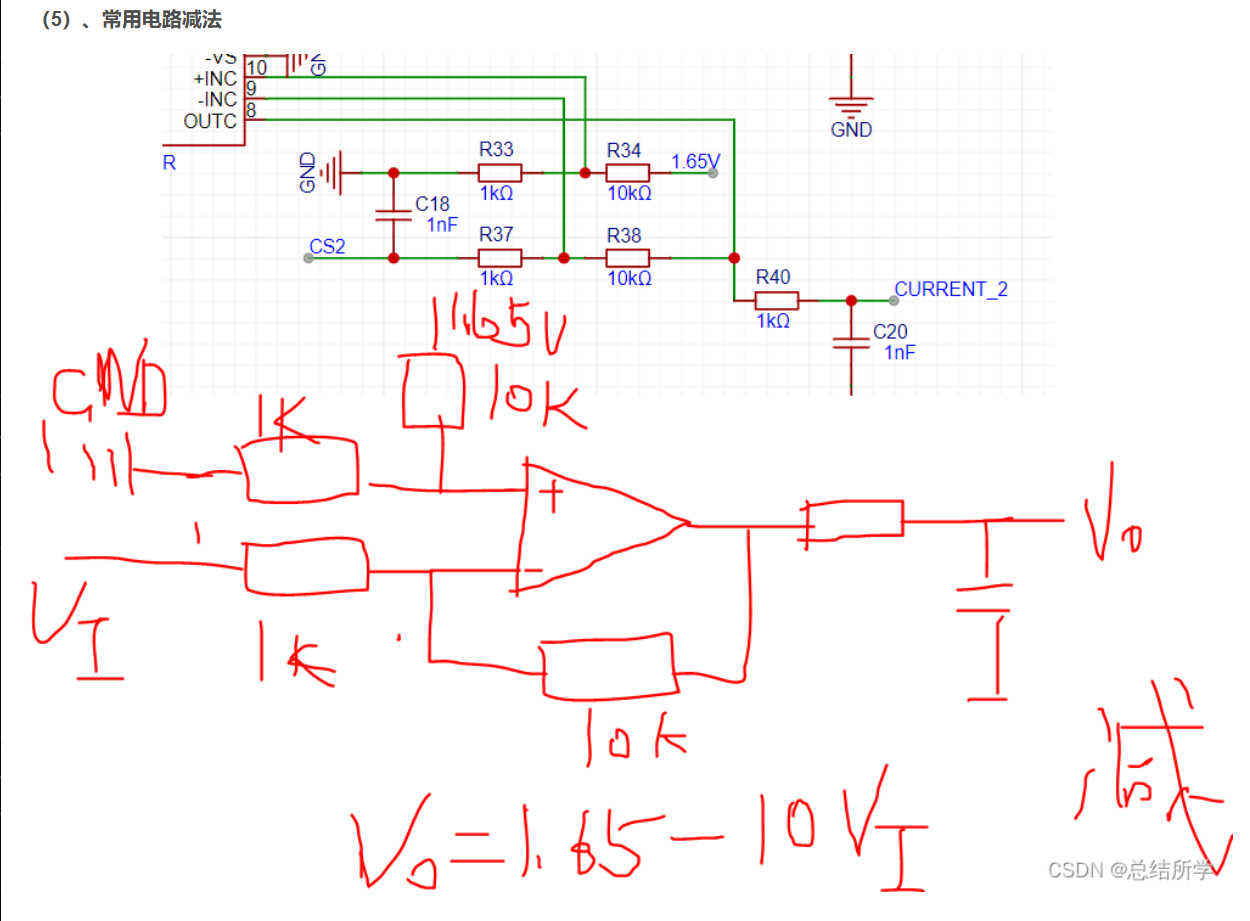

集成运放第一种：

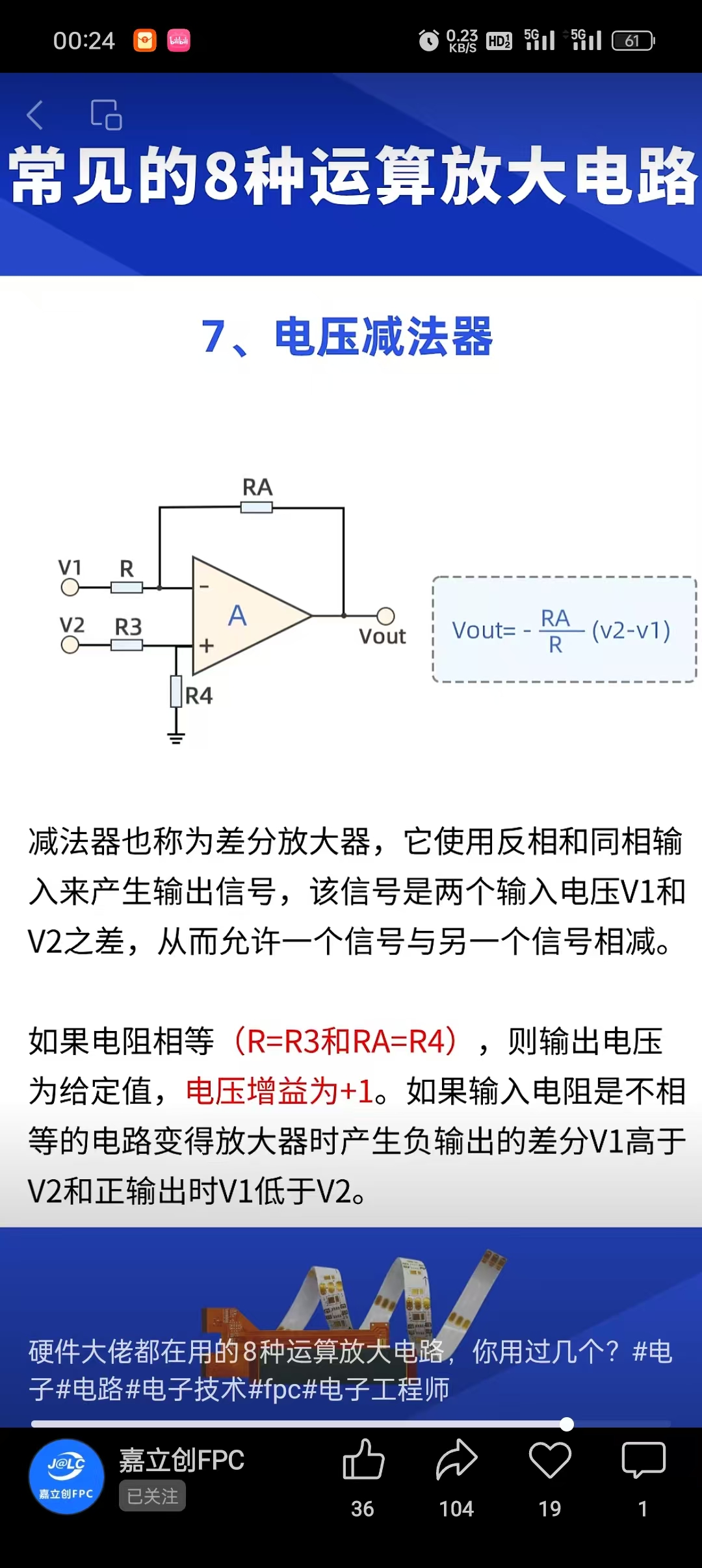

集成运放第二种：

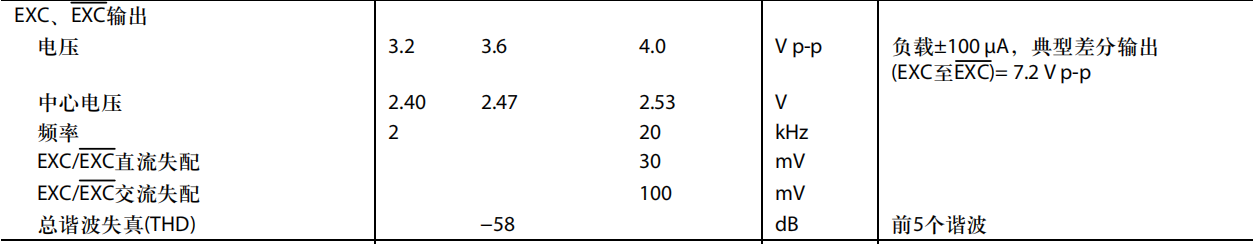

数据手册输出：

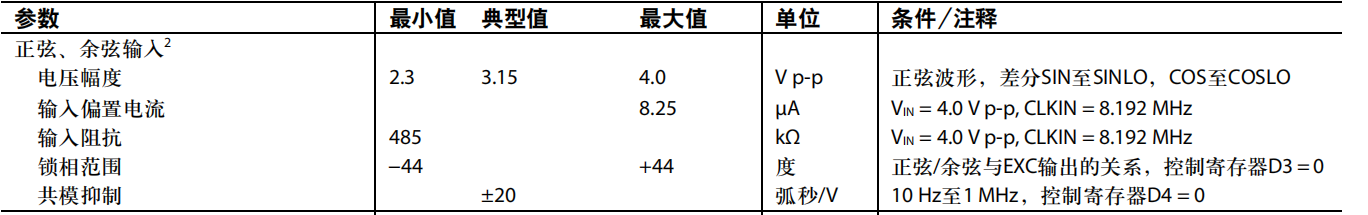

数据手册输入：
集成运放计算值：
VO=12V-2.47V*5.1K/2K=12-6.2985=5.7015
VMAX=12-(2.47+3.6/2)*(5.1K/2K)=12-10.8885=1.1115
VMIN=12-(2.47-1.8)*2.55=12-1.7085=10.2915
功率放大计算：未计算出；

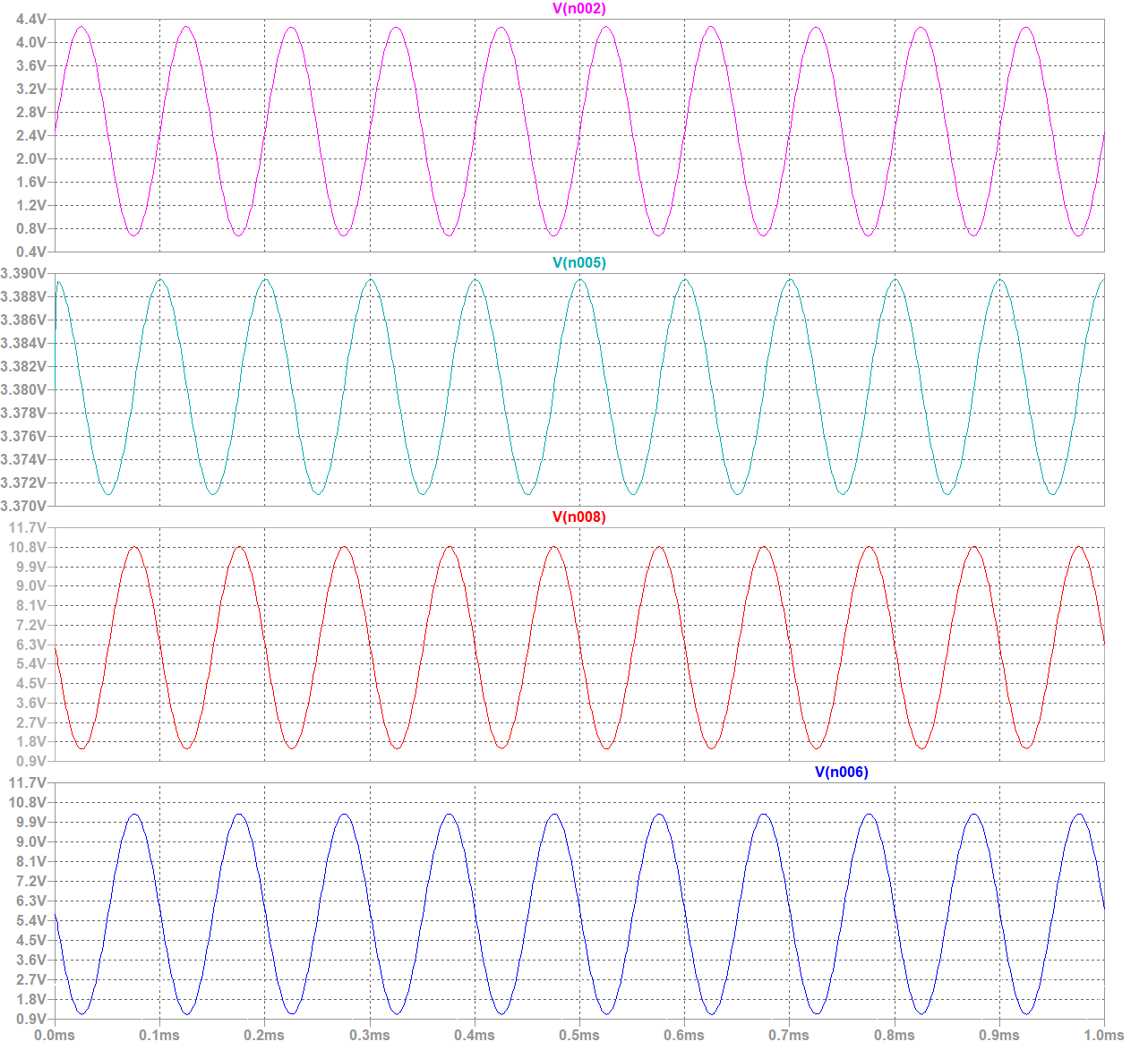

仿真波形：
第一种：
第二种：
第三种：
集成运放第一种：
集成运放第二种：
数据手册输出：
数据手册输入：
集成运放计算值：
VO=12V-2.47V*5.1K/2K=12-6.2985=5.7015
VMAX=12-(2.47+3.6/2)*(5.1K/2K)=12-10.8885=1.1115
VMIN=12-(2.47-1.8)*2.55=12-1.7085=10.2915
功率放大计算：未计算出；
仿真波形：
